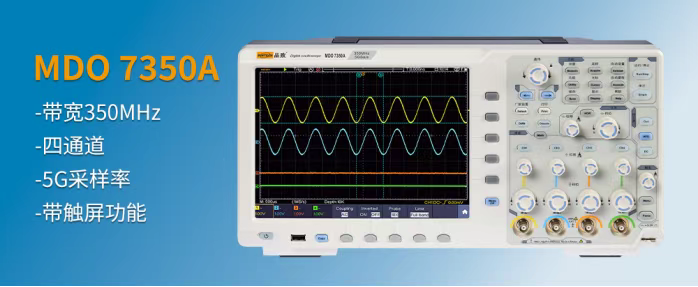

MDO7350A示波器的介绍【PINTECH品致】

MDO7350A示波器的触发模式有自动模式、正常模式和单次模式三种。

在实际使用中，不同触发模式的选择要依据被观测信号特性和要观测的内容作出判断。一般情况下，在对信号的特点不是很了解的时候，应该选择自动模式，这时不管是什么样的信号示波器都会扫描，即使没有波形，也会有扫描线。有扫描线后，可以通过调节示波器的垂直增益、垂直位置、时基速率等参数找到波形，然后通过选择触发源、触发边沿、触发电平等参数来稳定波形。

耦合模式选择：

·DC耦合：观测全信号（含直流分量）

·AC耦合：滤除直流成分，专注交流信号（如电源纹波测试）

探头衰减比设置：

·示波器通道衰减比需与探头匹配（如100:1探头设100x）

输入阻抗选择：

·示波器输入阻抗有50Ω、1MΩ。若要观察到完整且正确的电压、电流波形，输入阻抗选择1MΩ，如果选择50Ω输出值衰减50%

操作界面示意图

应用领域：电子测试、通讯检测、科学研究、工业生产等领域

示波器的使用视频和其他资料，感兴趣的可以留言
