NTC热敏电阻计算公式

Negative Temperature Coefficient Thermistor 负温度系数热敏电阻

阻值根据温度升高而降低。

NTC热敏电阻的温度计算常用两种主要方法：

1. B值法（Beta Parameter Method）

这是较简单且常用的方法，基于热敏电阻的B常数（Beta值）计算温度。

公式：

或反算温度：

- ：温度 T 下的阻值
- ：参考温度 （通常25°C即298.15K）下的阻值
- ：热敏电阻的B值常数（单位K）
- ：绝对温度（单位K）

2. Steinhart-Hart方程（Steinhart-Hart Equation）

这是更精确的经验公式，适用于更宽温度范围和更高精度要求。

公式：

- ：绝对温度（单位K）
- ：温度对应的阻值
- ：Steinhart-Hart系数，由热敏电阻的标定数据拟合得到

3. B值法计算例程

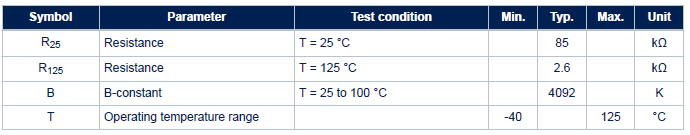

下面是NTC热敏电阻的参数表。

尝试算一下该NTC热敏电阻在100℃的阻值，依据公式如下：

注意这里的温度都要换算成绝对温度，即

这样算出来的结果就是

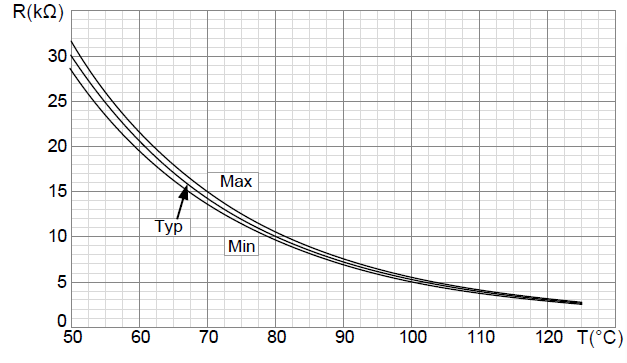

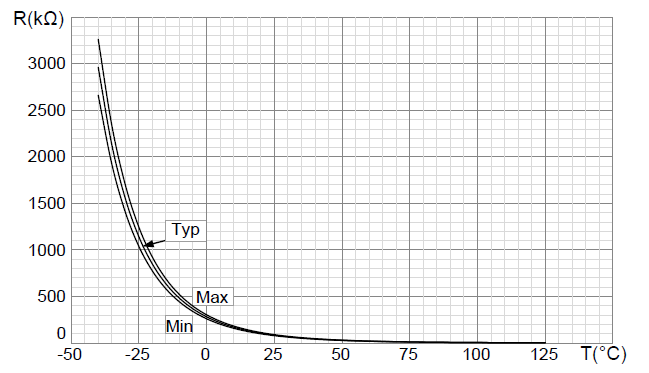

根据NTC热敏电阻的温度曲线也能看出，这个计算结果是符合预期的。

当然，在嵌入式系统中，更节约的做法是查表法，提前用写好表，热敏电阻对应电压值查表就能获得温度。
