场效应管和模电的关于、学习
场效应管是模电的核心器件之一，它的本质是用电压控制电流的半导体开关/放大器。掌握它，你就打开了现代集成电路（尤其是CPU、内存芯片）的大门！
一、场效应管的核心参数及重要性

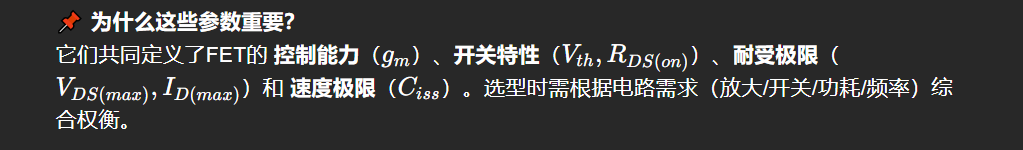

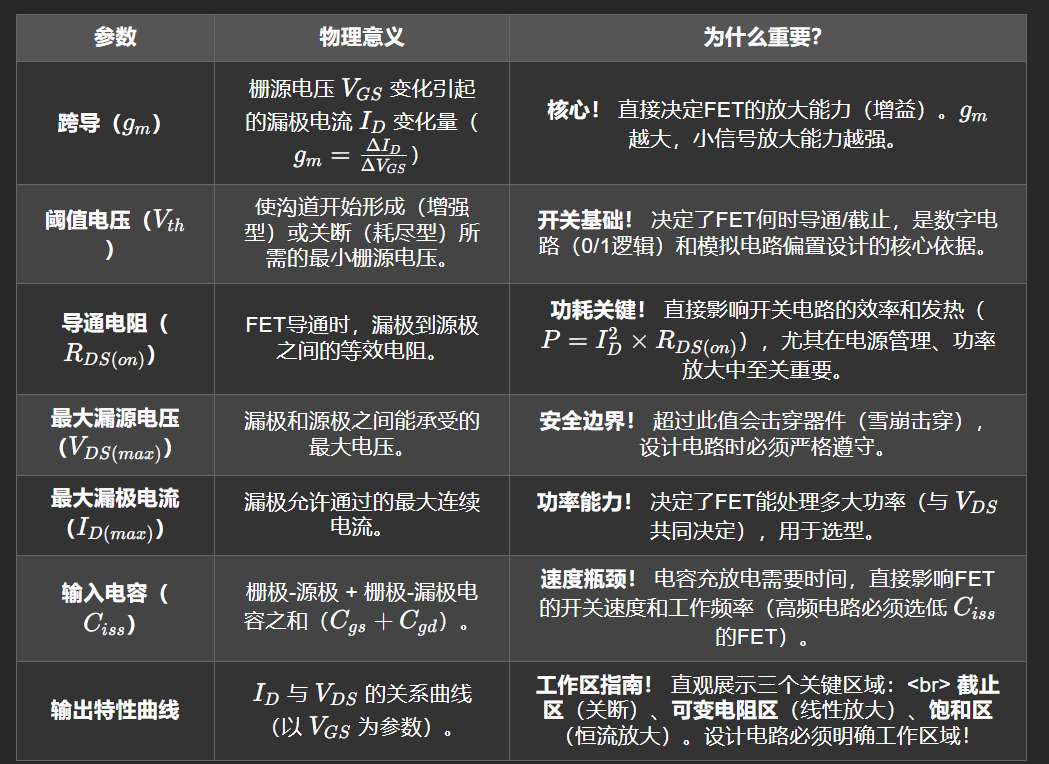

以下是FET最关键的技术参数，理解它们就抓住了本质：
二、模电学习的终极目标：信号的无失真处理与高效控制
整个本科模电的核心任务其实是：如何用半导体器件（BJT、FET）和电路，实现对电信号的放大、滤波、运算、转换和功率控制，同时尽量减少失真、噪声和功耗。
- 三极管 (BJT)：电流控制型器件，是早期放大电路的基础（如经典共射放大器）。优点是跨导高，缺点是输入阻抗低、功耗大。
- 场效应管 (FET)：电压控制型器件（核心优势！），输入阻抗极高（几乎不取电流）、功耗低、抗干扰强、易集成。它服务于：
- 高精度放大（运放输入级用FET避免信号衰减）
- 超大规模集成电路（CMOS技术，手机/电脑芯片的基石）
- 低功耗开关（电源管理、数字逻辑门）
- 高频应用（射频放大器）
🔥 一句话总结：FET是模电向"低功耗、高集成度、数字化"发展的关键技术载体！
三、场效应管在模电体系中的位置
承前启后的关键节点：
- 前序知识：二极管 → BJT（电流控制）
- FET登场：解决BJT的痛点（输入阻抗低、功耗大），引入 电压控制 新范式。
- 后续跃迁：FET → 差分放大 → 集成运放 → 反馈系统 → 滤波器/振荡器 → 模数转换
技术演进的里程碑：
- BJT时代：分立元件放大器、功率输出
- FET时代：
- JFET/MOSFET：高输入阻抗放大、模拟开关
- CMOS革命：将互补的NMOS和PMOS组合，实现近乎零静态功耗的逻辑门和存储器，彻底改变电子工业！
现代模电的绝对主角：
在模拟IC（如运放）、混合信号IC（ADC/DAC）、射频电路、电源芯片中，FET（尤其是MOSFET）已是主导器件。BJT仅在特定场景（如高速、大电流）中使用。
四、如何真正掌握场效应管？
理解物理结构：
画图理解N沟道/P沟道、增强型/耗尽型的结构差异（尤其是 栅极绝缘层 导致的电压控制特性）。MARKDOWN
N沟道增强型MOSFET： [P型衬底] - 通过高电平V_GS吸引电子形成沟道 - 连通源极(S)与漏极(D)死磕特性曲线：
对比BJT与FET：
特性 BJT FET 控制方式 电流控制 (IB) 电压控制 (VGS) 输入阻抗 低 (kΩ级) 极高 (MΩ~GΩ) 静态功耗 较高 极低 (CMOS接近0) 制造工艺 较复杂 简单 (易集成) 动手仿真验证：
用LTspice/Multisim搭建一个 共源极放大器：- 调节 VGS 观察 ID 变化 → 理解 gm
- 改变 RD 观察波形失真 → 理解工作区域
终极总结
- 模电的本质：用半导体器件构建"电信号处理系统"。
- FET的角色：实现 高压控、低功耗、高集成 的核心器件，是现代电子技术的脊梁。
- 学习逻辑：器件物理 → 特性参数 → 电路应用 → 系统集成（最终指向运放与IC设计）。
坚持住！ 啃下场效应管，模电就豁然开朗了。下次遇到问题随时来问，我给你画图解释！ 💪
