【软件系统架构】系列七：嵌入式系统性能深入解析

news 2025/7/25 11:31:28

 目录

一、嵌入式系统性能定义

二、嵌入式系统性能影响因素

1. 硬件平台

2. 操作系统（RTOS or Bare-metal）

3. 任务与通信模型

4. 外设与通信接口

5. 功耗管理

三、常用嵌入式性能测试指标与工具

性能评估方法

四、嵌入式系统性能瓶颈典型表现

五、嵌入式性能优化策略

1.硬件层优化

2.软件层优化

（1）实时性优化

（2）任务调度优化

（3）内存管理优化

（4）功耗优化

（5）数据吞吐优化

3.系统级优化

六、嵌入式性能测试实战方法

1. 任务执行时间分析

2. 中断响应延迟测量

3. 任务调度可视化

4. 通信稳定性测试

5. 功耗评估

七、嵌入式平台性能对比（示例）

八、实际案例分析

九、未来趋势与挑战

十、总结：嵌入式系统性能知识图谱

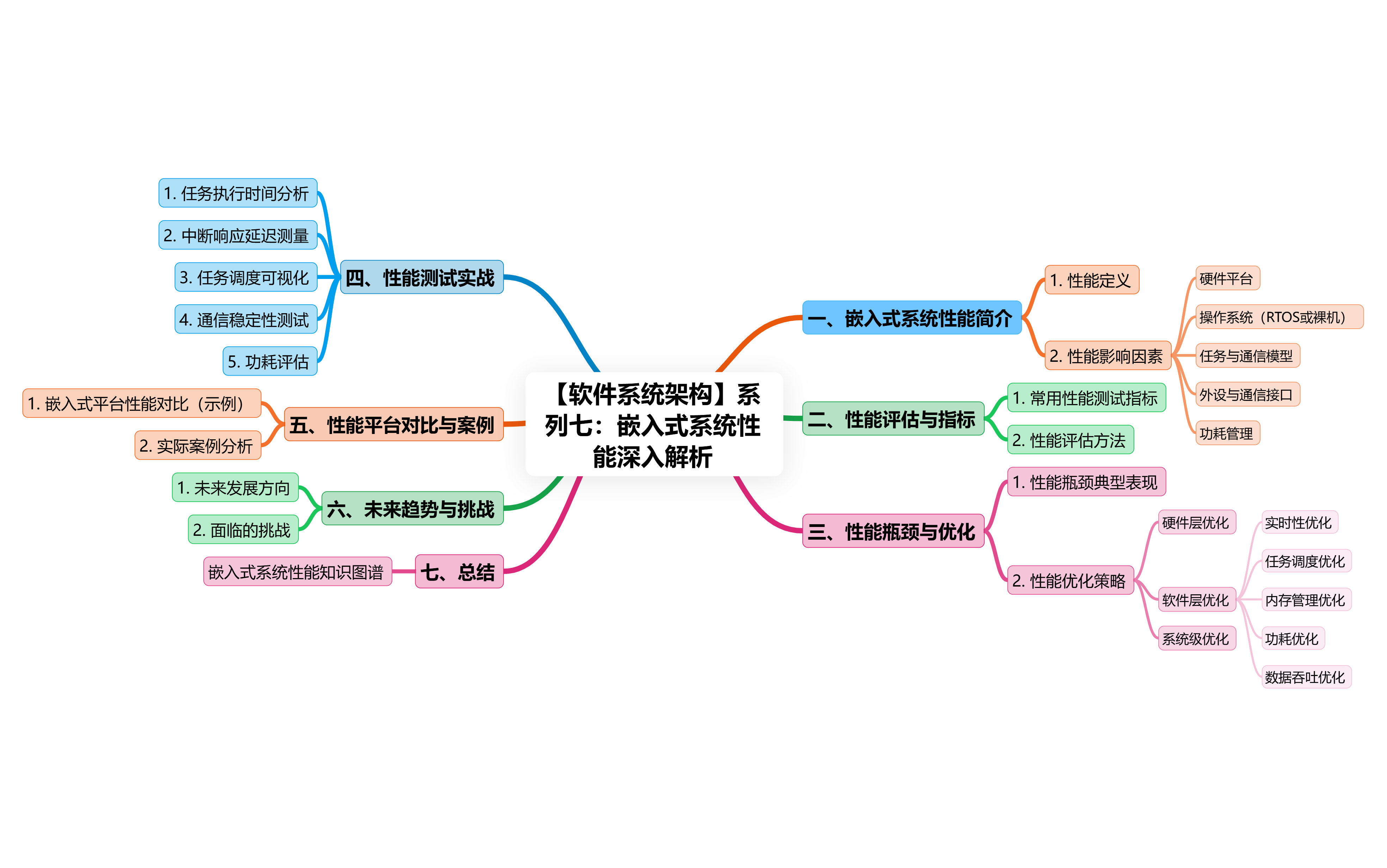

嵌入式系统性能深入解析，旨在全面理解嵌入式设备在资源受限环境下如何实现高效稳定运行。不同于传统操作系统，嵌入式系统面向的是实时性、可靠性、低功耗、小体积与专用性等目标，因此其性能分析维度也更为独特。

一、嵌入式系统性能定义

嵌入式系统性能是指系统在时间、空间与资源约束下，完成特定控制/计算/通信任务的能力。通常从以下几个维度衡量：

维度含义
实时性响应或处理在时间窗内完成的能力（硬实时 / 软实时）
吞吐量单位时间内完成的任务/数据处理量
延迟/抖动单个任务处理的延迟，及其时间稳定性
资源占用率CPU、RAM、Flash、带宽的使用情况
功耗效率功耗/性能比，尤其适用于低功耗设计
系统稳定性长期运行是否出现崩溃、死锁、看门狗重启等问题

二、嵌入式系统性能影响因素

1. 硬件平台

  • MCU/MPU 主频与指令集效率（如 Cortex-M4 vs M7 vs RISC-V）

  • 内部 SRAM / Flash 速度与带宽

  • 外设接口（SPI/I2C/UART）时序性能

  • 中断数量与优先级设计

2. 操作系统（RTOS or Bare-metal）

  • 任务调度策略：优先级调度 / 时间片轮转

  • 中断响应速度（ISR 延迟）

  • 实时性保障：支持抢占、优先级反转控制、定时器精度

3. 任务与通信模型

  • 是否使用消息队列、信号量、环形缓冲区

  • 任务是否阻塞、死锁或抢占失败

  • ISR 与 Task 之间的数据同步策略是否高效安全

4. 外设与通信接口

  • 传感器/模块响应速度与数据流速率

  • 总线瓶颈（如多个外设共用 SPI 总线）

  • DMA 使用效率（避免 CPU 轮询负载）

5. 功耗管理

  • 低功耗模式切换（Active/Idle/Sleep/Deep Sleep）

  • 外设关闭策略

  • 使用硬件定时器唤醒，替代软件轮询

三、常用嵌入式性能测试指标与工具

测试对象性能指标工具/方法
CPU使用率、上下文切换、峰值占用FreeRTOS Tracealyzer、DWT 计数器
任务调度响应时间、优先级切换次数RTOS Trace Viewer、Oscilloscope
中断响应延迟、中断嵌套次数Logic Analyzer、硬件中断引脚观测
内存堆栈使用率、内存碎片、泄漏heap4 统计、动态分析工具
功耗平均功耗、电流尖峰、唤醒功耗Power Profiler Kit II、JouleScope
通信数据吞吐、丢包率、错误率串口/逻辑分析仪 + RingBuffer 测试
Flash/EEPROM写入速度、擦除次数计数写入测试 + CRC 校验
性能评估方法

1.负载测试法

  • 模拟真实应用场景下的负载（如多任务并发、高数据吞吐），测试系统极限表现。

  • 工具示例：

    • Tracealyzer（分析RTOS任务调度与事件跟踪）。

    • LWIP内存管理工具（监控网络协议栈的内存分配效率）。

2.基准测试法

  • 使用标准化测试程序（如Dhrystone、CoreMark）量化性能。

  • 示例：

    • CoreMark：评估CPU计算能力（每秒执行的算法迭代次数）。

    • EEMBC（嵌入式微处理器基准联盟）测试套件：覆盖不同应用场景。

3.资源监控工具

  • 内存与CPU监控：top、htop、free命令实时跟踪资源消耗。

  • 代码性能分析：GProf、Perf等工具定位热点函数。

4.安全与可靠性评估

  • 漏洞分析法：静态代码扫描（如Coverity）发现潜在缺陷。

  • 威胁建模：识别恶意攻击对性能的潜在影响（如DDoS导致资源耗尽）。

四、嵌入式系统性能瓶颈典型表现

表现可能原因优化建议
系统卡顿 / 丢中断ISR 执行时间过长缩短中断处理，仅做通知
响应延迟不稳定优先级设计不合理RTOS 优先级调整 + 抢占配置
内存崩溃 / 看门狗触发栈溢出 / 死循环启用堆栈监控、任务 watchdog
CPU 占用过高轮询机制 / 阻塞延时改为事件触发 / RTOS Delay
通信异常RingBuffer 溢出、DMA 同步错误增加缓存 + 加锁处理
功耗偏高空闲模式未启用使用 Tickless Idle、LowPower Mode

五、嵌入式性能优化策略

1.硬件层优化

  • 处理器选型：平衡性能与功耗（如ARM Cortex-A系列适合高性能场景，Cortex-M系列用于低功耗）。

  • 内存扩展：增加高速缓存（Cache）或使用DDR4内存减少访问延迟。

  • 硬件加速：

    • 使用DMA实现高速数据传输（如图像传输绕过CPU）。

    • 专用协处理器（如DSP处理音频信号）。

2.软件层优化

  • 算法优化：

    • 替换高复杂度算法（如用快速排序替代冒泡排序）。

    • 数据结构优化（如使用环形缓冲区减少内存碎片）。

  • 代码精简：

    • 移除冗余功能（如关闭调试日志）。

    • 使用汇编语言优化关键路径（如中断处理程序）。

  • RTOS调优：

    • 优先级调度：为关键任务分配高优先级（如紧急制动系统）。

    • 减少任务切换开销：合理设置时间片长度。

（1）实时性优化

  • 启用抢占式调度（如 configUSE_PREEMPTION=1）

  • 降低任务切换频率（优化 tick 周期）

  • ISR 不做耗时处理，仅通知任务处理

（2）任务调度优化

  • 设置合适优先级，避免任务反转

  • 使用 RTOS 原语（信号量、队列）避免轮询

  • 避免任务互锁、死锁

（3）内存管理优化

  • 使用静态分配代替动态分配（如 pvPortMalloc)

  • 控制栈大小，开启 uxTaskGetStackHighWaterMark

  • 启用堆碎片检查（heap_5 实现）

（4）功耗优化

  • 启用 MCU 低功耗模式（如 STOP、STANDBY）

  • 外设按需开启/关闭（如禁用 ADC 时钟）

  • 减少任务唤醒频率，合理设置 tickless 模式

（5）数据吞吐优化

  • 使用 DMA 传输大块数据

  • 使用双缓冲区机制处理连续采样

  • 优化总线占用时序（SPI Flash 与 OLED 互斥处理）

3.系统级优化

  • 低功耗设计：

    • 动态电压频率调节（DVFS）：根据负载调整CPU频率（如智能手表在待机时降频）。

    • 休眠模式：关闭非必要模块（如Wi-Fi模块在空闲时进入低功耗状态）。

  • 内存管理：

    • 使用内存池（Memory Pool）预分配内存，避免动态分配碎片化。

    • LWIP协议栈的PBUF优化：减少数据复制与内存浪费。

  • I/O优化：

    • 异步I/O操作：使用DMA实现零拷贝数据传输。

    • 数据压缩：减少存储与传输开销（如JPEG压缩图像数据）。

六、嵌入式性能测试实战方法

1. 任务执行时间分析

#include "driver/timer.h"
uint32_t start = DWT->CYCCNT;
// 待测代码
uint32_t end = DWT->CYCCNT;
uint32_t cycles = end - start;

2. 中断响应延迟测量

  • 使用示波器测量 GPIO 中断输入与处理结果输出的时间差

3. 任务调度可视化

  • FreeRTOS + Segger SystemView

  • Tracealyzer 可视化任务切换与事件

4. 通信稳定性测试

  • 循环发送固定数据包 + CRC 校验 + 记录失败次数

5. 功耗评估

  • 测试休眠、唤醒、广播、采样等多种工作状态下的电流曲线

七、嵌入式平台性能对比（示例）

MCU主频SRAMFlash性能概述
STM32F10372 MHz20 KB128 KB性能较低，适用于入门控制
STM32F407168 MHz192 KB1 MB支持 FPU，适合中等负载
ESP32240 MHz x2520 KB4 MB+Wi-Fi/BLE，适合联网控制
RP2040133 MHz x2264 KB外部强调并发、PIO 控制
NRF5284064 MHz256 KB1 MBBLE+低功耗，适合传感器节点

八、实际案例分析

案例1：智能手表的性能优化

  • 挑战：有限电池容量与实时健康监测需求（心率、步数）。

  • 优化方案：

    • 硬件：采用低功耗传感器与ARM Cortex-M7处理器。

    • 软件：使用FreeRTOS进行任务调度，优先处理传感器数据。

    • 功耗：动态关闭屏幕与蓝牙模块（如无活动时进入休眠）。

  • 结果：续航时间从1天提升至7天，响应延迟降低30%。

案例2：工业自动化控制系统的实时性提升

  • 挑战：多轴电机控制需微秒级响应，传统方案存在任务阻塞。

  • 优化方案：

    • 硬件：选用支持硬件浮点运算的MCU（如STM32H7）。

    • 软件：使用RTOS（如Zephyr）实现抢占式调度，关键任务优先级设为最高。

    • 通信：采用CAN总线替代RS485，降低传输延迟。

  • 结果：任务调度抖动从±5ms减少至±0.5ms。

案例3：车载导航系统的内存管理优化

  • 挑战：地图加载时内存占用过高导致卡顿。

  • 优化方案：

    • 内存池设计：预分配地图数据缓存块，避免频繁malloc/free。

    • 数据压缩：使用轻量级压缩算法（如LZ4）减少内存占用。

  • 结果：内存使用量降低40%，地图加载速度提升2倍。

九、未来趋势与挑战

1.边缘计算与AI加速

  • 嵌入式系统需集成AI加速器（如NPU）以实现实时推理（如自动驾驶中的目标检测）。

  • 挑战：平衡AI算力需求与功耗限制。

2.异构计算架构

  • 结合多核CPU、GPU、FPGA的异构计算（如NVIDIA Jetson系列）。

  • 优化方向：任务分配与跨核心通信效率提升。

3.实时性与安全性的协同优化

  • 随着IoT普及，需在保障安全性（如加密通信）的同时维持低延迟。

十、总结：嵌入式系统性能知识图谱

性能维度：
├── 实时性
│   ├── ISR 响应
│   └── 任务调度精度
├── 处理能力
│   ├── CPU 使用率
│   ├── 运算吞吐
│   └── DMA / 硬件加速
├── 资源利用
│   ├── RAM/Flash 占用
│   └── 外设使用率
├── 通信性能
│   ├── 串口/UART 吞吐
│   └── 无线传输稳定性
├── 功耗表现
│   ├── Sleep 当前
│   └── Wakeup 时间
└── 稳定性├── 死锁/栈溢出└── 看门狗记录
