【盘古100Pro+开发板实验例程】FPGA | Modelsim 的使用和 do 文件编写
本原创教程由深圳市小眼睛科技有限公司创作，版权归本公司所有，如需转载，需授权并注明出处
1. 实验简介
实验目的：
了解 PDS 软件的使用，在线 Debugger 工具的使用请看 uart 实验章节的工程说明部分章节。 实验环境：
Window11 PDS2022.2-SP6.4
硬件环境：
MES2L676-100HP
2. 实验原理
将 Modelsim 的命令编写到一个 do 文件中，这样每次仿真时，只需运行这个 do 文件脚本即可自动执行其中的所有命令，从而显著提高重复仿真的效率。
3. Testbench 文件的编写
Testbench 文件其实就是模拟信号的生成，给我们所设计的模块提供输入，以便测试。因为我们上板去生成 比特流，尤其是比较复杂的算法，往往是需要耗很多时间的。所以要快速验证我们的设计逻辑是否正常，还得是用 仿真来验证，不管是模拟图像的生成还是信号的生成，都可以通过 Testbench 来完成，但是，要注意一点，逻辑前 仿真通过了只能说明 80%上板没问题，剩下的可能就要看实际的时序了，毕竟仿真是理想状态，实际总是不太理想。
接下来介绍 Testbench 的基本编写方法：
`timescale 1ns/1ns 该语句 第一个 1ns 表示时间单位为 1ns，第二个 1ns 表示时间精度为 1ns。注意的 是，时间单位不能比时间精度还小。时间单位表示运行一次仿真所用的时间。时间精度表示仿真显示的最小刻度。 #10 表示延时 10 个单位时间，比如`timescale 1ns/1ns，#10 表示延时 10ns。
initial 对信号进行初始化，只会执行一次。
{$random}%x，表示随机取[0,x-1]之间的数字。x 为正整数。如果是$random%x，则是[-(x-1),x-1]的数。
$display 打印信息，会自动换行。
$stop 暂停仿真。
$readmemb 读取文件函数。
$monitor 为监测任务，用于变量的持续监测。只要变量发生了变化，
$monitor 就会打印显示出对应的信息。
输入信号一般用 reg 定义，方便后续用 always 块生成想要模拟的值，输出一般直接 wire 引出即可。
例如生成时钟，always#10 sys_clk = ~sysclk; 表示每 10 个单位时间就翻转一次，如果时间单位是 ns，那就是每 10ns 翻转一次，就是生成了 50MHZ 的时钟。周期是 20ns。
接下来给出一个参考的 testbench，如下所示：
`timescale 1ns / 1ns
`define UD #1module tb_led_test();reg clk;reg rst_n;wire [7:0] led;reg [7:0] data;initial beginrst_n <= 0;clk <= 0;#20;rst_n <= 1;#2000;$display("I am stop");$stop;endalways #10 clk = ~clk; // 20ns 50MHzled_test #(.CNT_MAX(10)) u_led_test(.clk(clk), // input.rstn(rst_n), // input.led(led) // output [7:0]);initial begin$monitor("led:%b", led);endalways @(posedge clk or negedge rst_n) beginif (!rst_n)data <= 8'd0;else begindata <= {$random} % 256;$display("Now data is %d", data);endend
endmodule代码第一行定义了仿真的时间单位和精度，均为 1ns；第二行宏定义了延时的时间 UD，可根据个人代码习惯 使用。第 10-18 行对复位和时钟进行初始化，并且延时 2020ns 后用$display 打印出暂停仿真的字样，之后停止 仿真。注意$stop 仅仅是暂停仿真，不是完全结束仿真，还可以通过 run 指令继续运行仿真。第 19 行每 10ns 翻 转一次，完成了 50MHZ 时钟的生成。21-28 行例化了流水灯模块，用来做仿真测试，该代码主要完成每隔一段时 间对输出的数据完成一次移位。进而实现了流水灯。30-32 行用$monitor 监测 led 变量，一旦改变就打印出来。 第 34-42 行主要是产生测试数据并打印出来，该数据仅仅用来观察 random 函数的测试。
4. Modelsim 的使用
该部分主要介绍 Modelsim 的基本使用方法。
当我们的设计文件没有使用到任何平台的 IP 核时，我们可以直接打开 Modelsim 新建工程，然后进行仿真， 具体步骤如下所示：

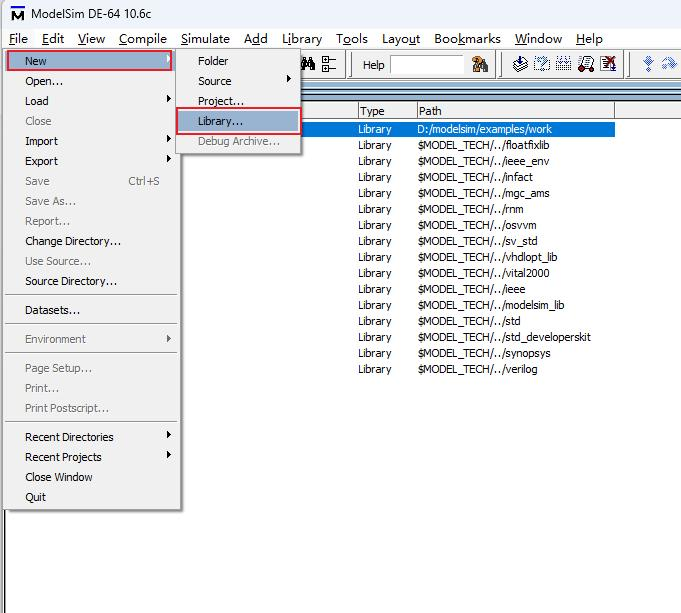

点击左上角 File->New->Library，新建一个工作库，一般取名为 work，因为 Modelsim 运行时都会在这个 work 下面工作，所以第一次运行 Modelsim 我们需要新建一个叫 work 的库，如果打开发现已经有 work 的工作 库时，则不用新建。
输入 work，点击 OK 即可。新建完成后就可以看到有个 work 的库在 Modelsim 里面。接下来新建工程。

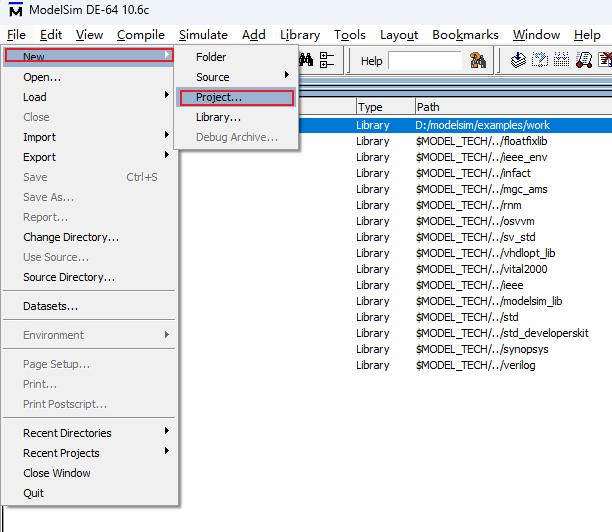

左上角 File->New->Project，新建工程。

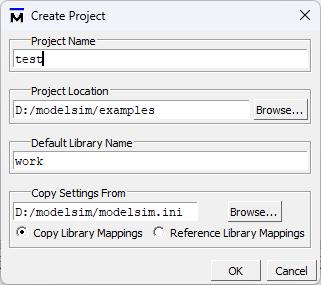

工程名注意不要出现中文，其余保持默认即可，可以看到 Default Library Name 其名字默认指向 work。

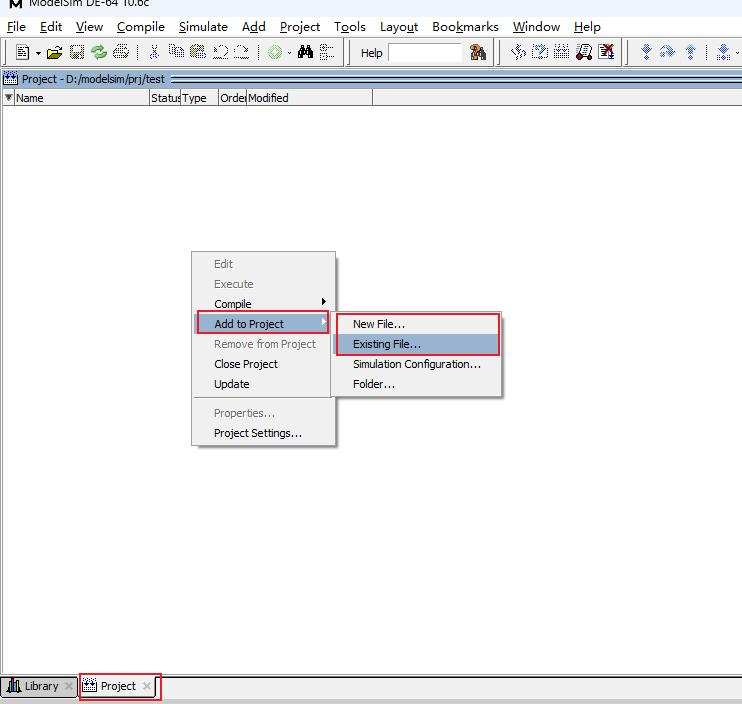

新建完后可以看到下方多了一个叫 Project 的选项卡，鼠标右键该界面空白部分，选择 Add to Project->Existing File，或者 Add to Project->New File。添加我们要仿真的文件，这里用一个比较简单的来演示。
点击 Browse，添加要仿真的文件。

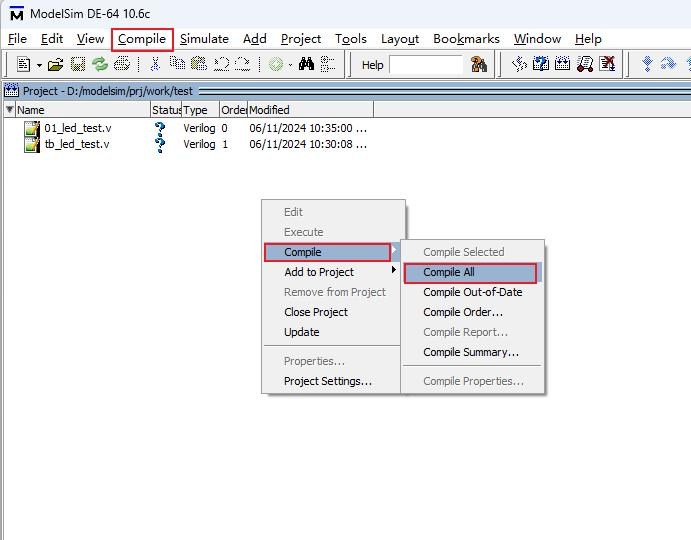

选择上方 Compile 或者鼠标右键空白部分，选择 Compile->Compile，该步骤主要对 verilog 文件进行编译， 检查是否有语法错误等。

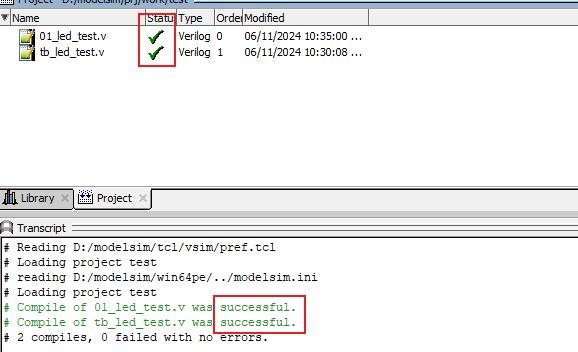

当看到 Status 是个绿色的√，或者下方打印输出区间没有任何 errors，显示 successful，表示我们的文件编译通过，可以进行下一步操作了。

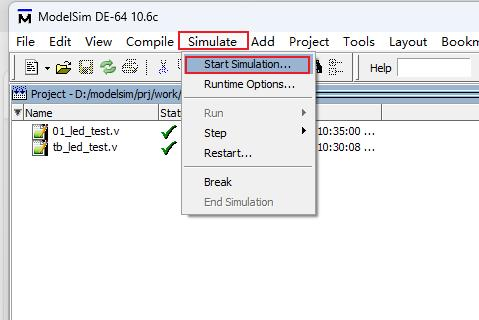

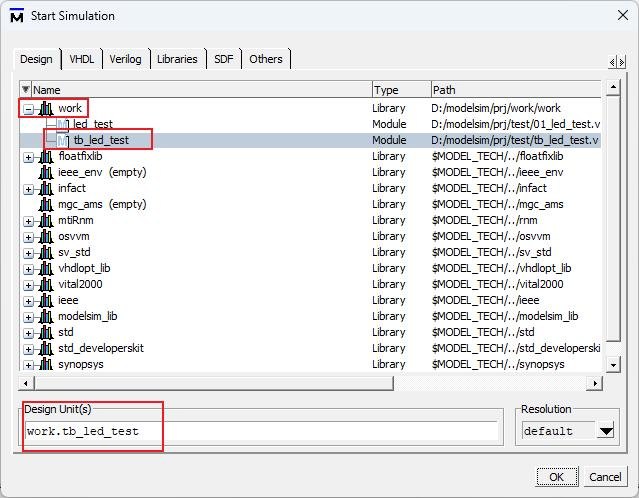

选择上方 Simulate->Start Simulation，之后会弹出如图 2.5-10 所示的界面，把 work 展开，选择我们的 testbench 文件，可以看到 Design Unit 显示的是我们的 testbench 文件就没问题了。然后点击 OK，开始仿真。

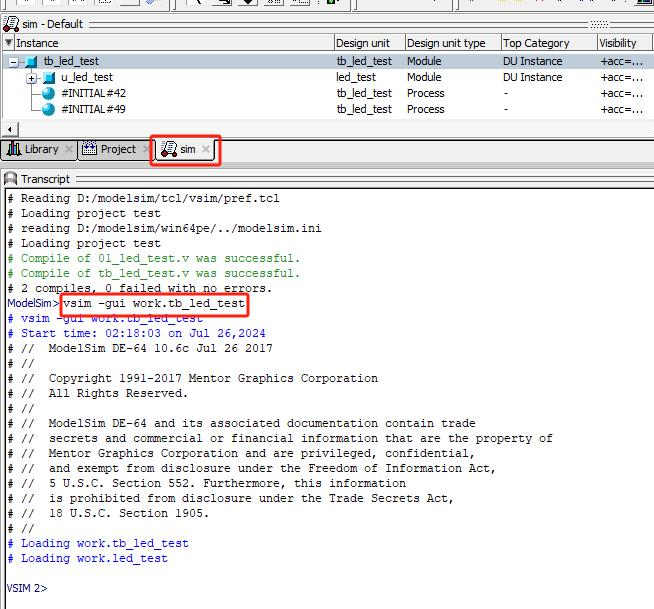

可以看到会弹出一个新的选项卡叫”sim”，然后看红框部分，当点击 OK 后，实际上 Modelsim 自动输入一句命令 vsim -gui work.tb_led_test。这其实和后面我们的 do 文件编写是有联系的，do 文件的编写实际上就是 在写这些命令，这里我们先铺垫一下。

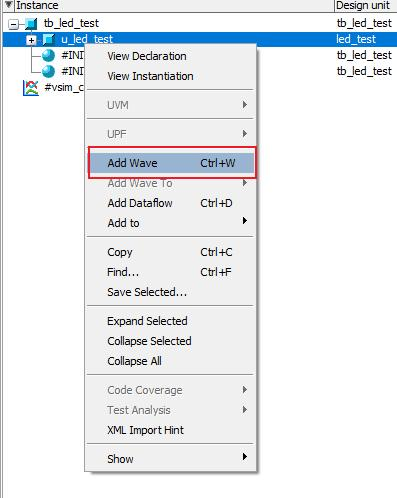

接下来添加我们要观察的信号，这里我是直接右键 u_led_test 这个模块，然后选择 Add Wave 或者 crtl+w， 即可将该模块的全部信号都加入到波形窗口中。

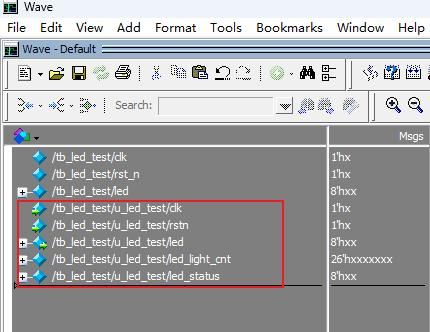

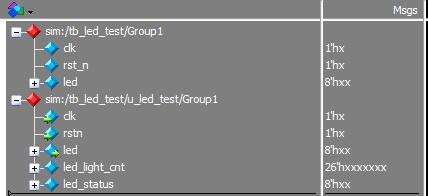

可以看到，波形窗口已经添加该模块的全部信号，之后我们按下快捷建，crtl+a 全选全部信号，crtl+g，对信号进行分组，该分组是按照不同模块进行分组，crtl+h 消除信号名称的前缀，如图 所示：

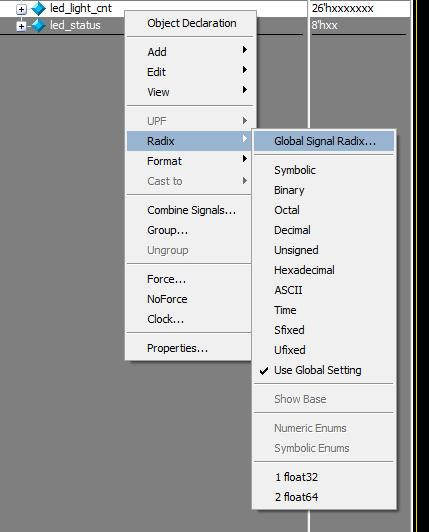

鼠标右键信号，Radix 可以修改该信号显示的格式，比如二进制显示，16 进制显示等。Properties 可以修改该信号波形显示的颜色，这两个是比较常用的。接下来开始来运行我们的仿真。

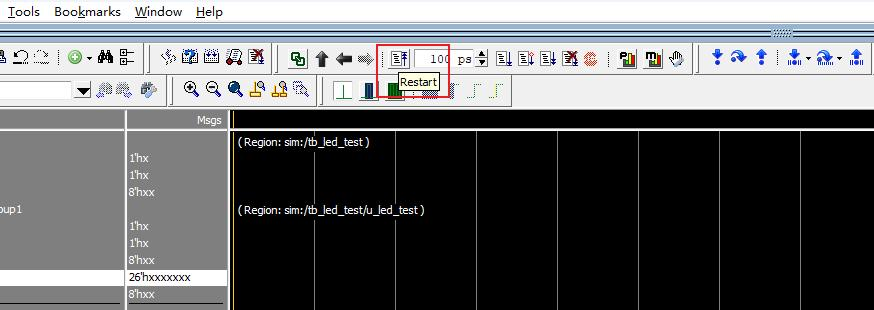

点击上方这个地方，对信号全部进行 Restart 复位。
