【Linux-云原生-笔记】Haproxy相关
一、概念
HAProxy（High Availability Proxy）是一款开源的高性能 TCP/HTTP 负载均衡器 和 反向代理 软件，被广泛应用于构建高可用、高并发的现代网络架构。
核心功能：
负载均衡（Load Balancing）
支持四层（TCP）和七层（HTTP/HTTPS）流量分发。
提供多种调度算法：轮询（
roundrobin）、最少连接（leastconn）、源IP哈希（source）等。
反向代理（Reverse Proxy）
隐藏后端服务器细节，对外提供统一入口。
支持 SSL 终端（SSL Termination），卸载后端服务器加密负担。
高可用（High Availability）
结合 Keepalived 实现双机热备（VRRP 协议）。
流量治理
请求过滤、速率限制、连接控制等。
多层级负载均衡
| 层级 | 协议支持 | 典型场景 |
|---|---|---|
| 四层（L4） | TCP/UDP | 数据库集群、Redis、SSH 跳板 |
| 七层（L7） | HTTP/HTTPS/HTTP2/3 | Web 应用、API 网关、微服务路由 |
与 Nginx/LVS 对比
| 特性 | HAProxy | Nginx | LVS |
|---|---|---|---|
| 协议支持 | ★★★ (TCP/HTTP/SSL) | ★★★ (HTTP/SSL) | ★★ (TCP/UDP) |
| 七层能力 | ★★★ (ACL/重写/缓存) | ★★★ | ✘ (仅四层) |
| 性能 | ★★★ (L4/L7 均优) | ★★ (HTTP 强) | ★★★ (L4 极致) |
| 配置灵活性 | ★★★ (DSL 语法) | ★★ (类 C 配置) | ★ (ipvsadm 命令行) |
| 健康检查 | ★★★ (多协议支持) | ★★ | ★ (基础 TCP 检查) |
二、实验
1、实验环境的搭建
准备3台主机：
主机1
主机名：haproxy
ip：172.25.254.100
主机2
主机名：hp-RS1
ip：172.25.254.10
主机3
主机名：hp-RS2
ip：172.25.254.20
（1）软件包安装
两台RS都安装nginx：
设置开机自启动（两个都设置）
（2）关闭火墙

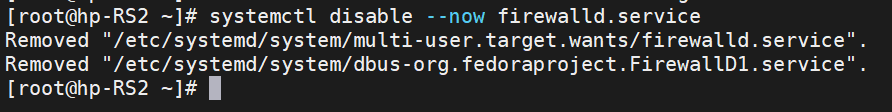

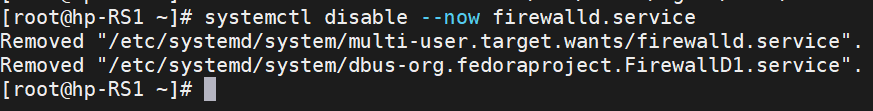

两台RS关闭火墙：
（3）两台RS设置nginx的index.html内容
设置这个是方便后续测试

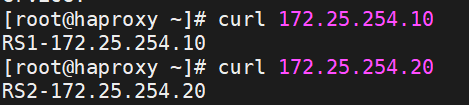

（4）连通测试
haproxy主机curl一下两台RS
连接成功
实验环境搭建完毕
（5）方便码字的tab键设置
2、haproxy的安装和frontend区
（1）安装haproxy
dnf安装
启动服务

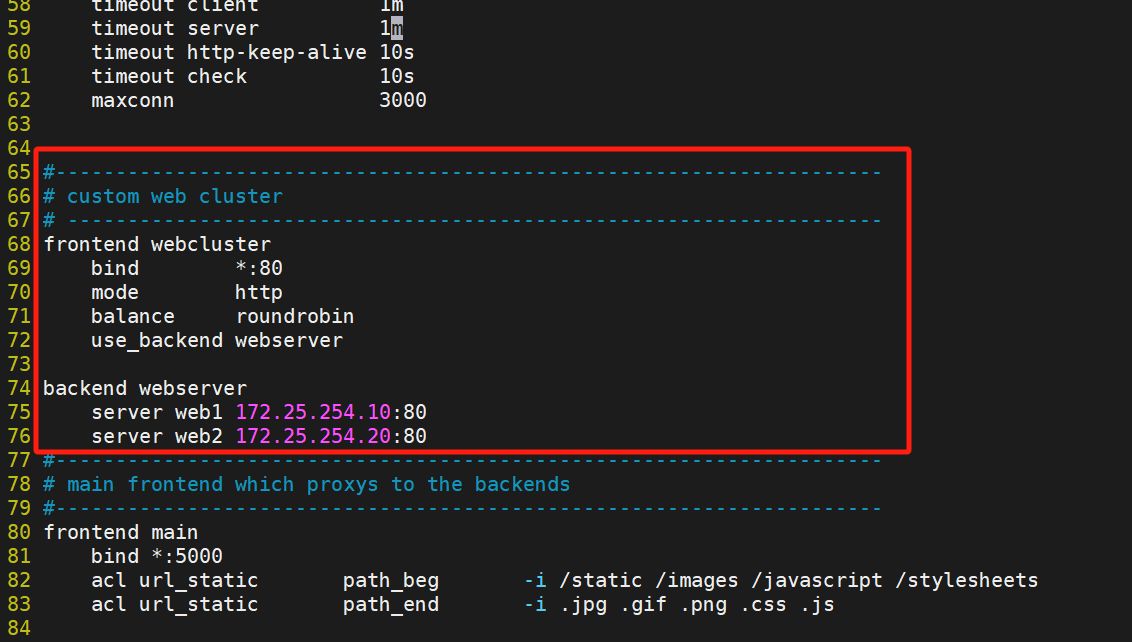

（2）进入haproxy配置文件
进入编写
wq
重启服务
3、global配置（多进程与多线程）
（1）global配置参数解释

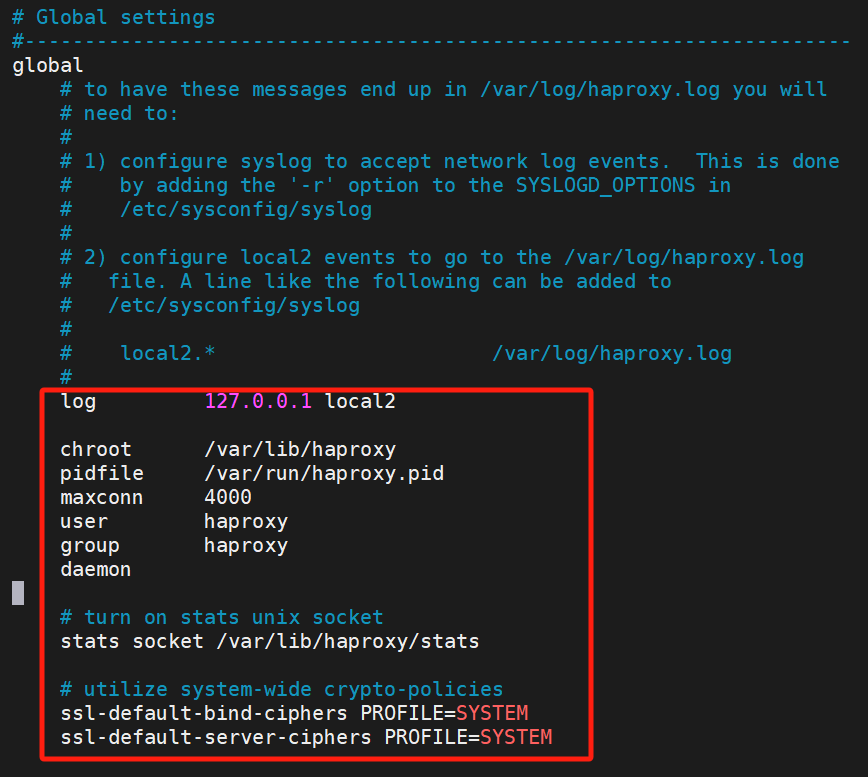

配置区域在/etc/haproxy/haproxy.conf的global区
| 参数 | 说明 | 示例 | 必要性 |
|---|---|---|---|
daemon | 以守护进程（后台）模式运行 | daemon | ✅ 生产必选 |
usergroup | 指定运行用户/用户组（降权运行） | user haproxygroup haproxy | ✅ 安全必选 |
chroot | 切换根目录（增强安全性） | chroot /var/lib/haproxy | ⚠️ 可选 |
nbproc | 工作进程数（CPU 核数绑定） | nbproc 4 | ⚠️ 高并发必选 |
nbthread | 每进程线程数（需启用线程） | nbthread 2 | ⚠️ 现代 CPU 优化 |
stats socket | 管理套接字路径（动态调整配置） | stats socket /run/haproxy/admin.sock | ⚠️ 运维必选 |
（2）多进程与多线程
1）多进程（nbproc）

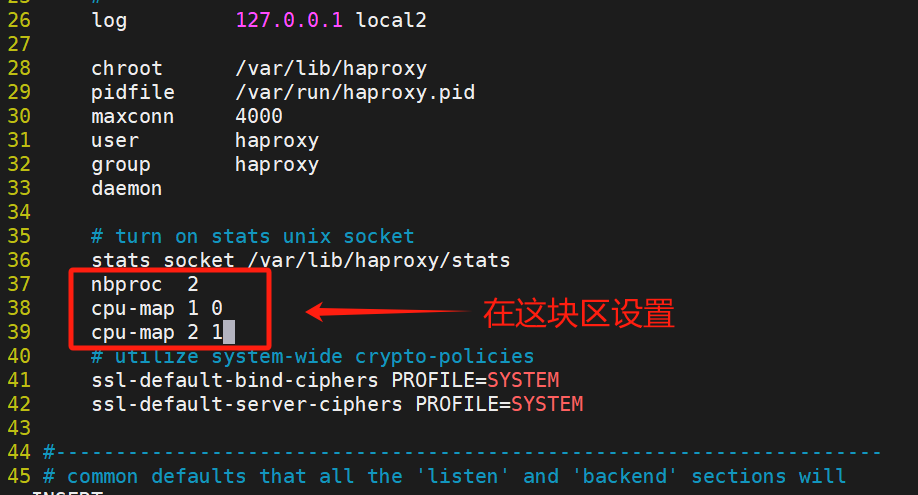

开启多进程则进入haproxy的配置文件
wq
解释：
- nbproc 2 —— 启用多进程，2个进程
- cpu-map 1 0 —— 进程和cpu核心绑定防止cpu抖动从而减少系统资源消耗，1表示指定第一个work绑定第一个核心，0表示第一个核心，核心从0开始算（类似数组下标）
- cpu-map 2 1 —— 指定第二个work绑定第二个cpu核心
重启服务
2）多线程（nbthread）

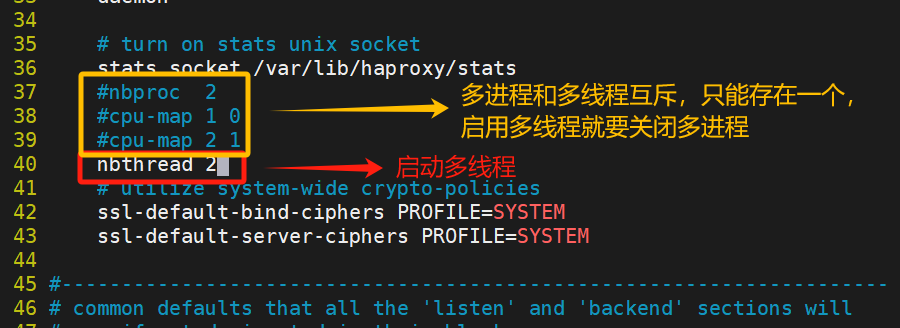

开启多线程也是进入haproxy的配置文件
wq
解释：
nbthread —— 启动多线程，线程数为2
多线程和多进程只能存在一个，另一个要#号引掉
查看多线程
[root@haproxy ~]# cat /proc/1653/status
数字1653是刚刚查看的进程id

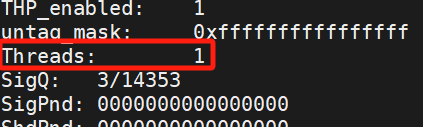

未开启前，thread为1
而修改完，重启服务后
重启服务后，要先pstree才有进程id哦

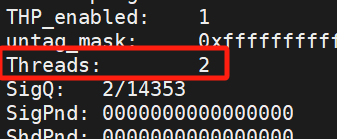

thread变为2
这就是多线程
4、socat工具
socat 是 HAProxy 生态中不可替代的底层诊断工具，它通过直接访问 HAProxy 的 Unix 管理套接字实现高级运维操作。
为什么需要 socat？
| 场景 | 传统方案痛点 | socat 解决方案 |
|---|---|---|
| 动态服务器状态调整 | 需重载配置（中断连接） | 实时启用/禁用服务器（零中断） |
| 紧急故障屏蔽 | 修改配置+重载耗时 >30s | 1秒内下线故障节点 |
| 内存泄漏分析 | 依赖外部监控工具 | 直接dump进程内存结构 |
| 流诊断 | 抓包分析复杂 | 实时镜像指定流量 |
（1）安装
dnf安装socat
（2）修改配置文件
进入haproxy配置文件：
进入编辑：
（3）常用示例

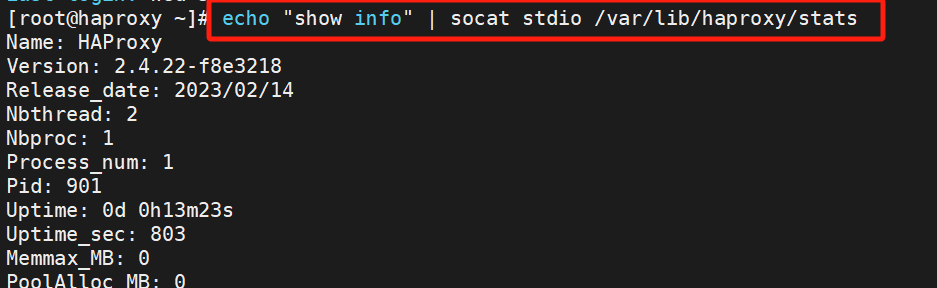

1）查看haproxy状态
echo "show info" | socat stdio /var/lib/haproxy/stats

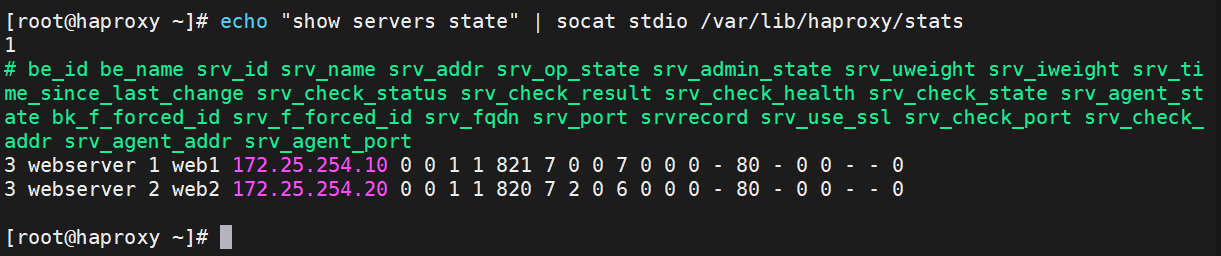

2） 查看集群状态
echo "show servers state" | socat stdio /var/lib/haproxy/stats

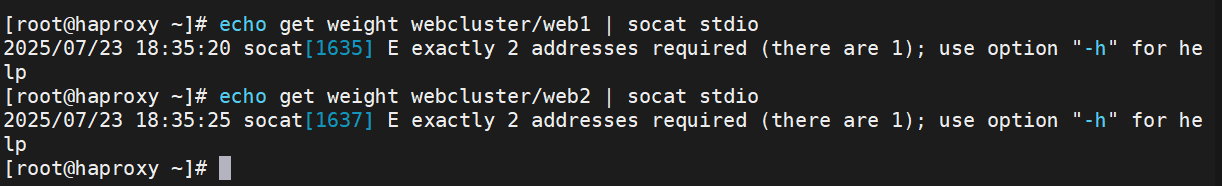

3）查看集群权重
echo get weight webcluster/web1 | socat stdioecho get weight webcluster/web2 | socat stdio
4）设置权重
echo "set weight webcluster/web1 1 " | socat stdio /var/lib/haproxy/stats
可以查看一下设置成功没：
成功
5）下线后端服务器
echo "disable server webcluster/web1 " | socat stdio /var/lib/haproxy/stats
6）上线后端服务器
echo "enable server webcluster/web1 " | socat stdio /var/lib/haproxy/stats
5、haproxy算法

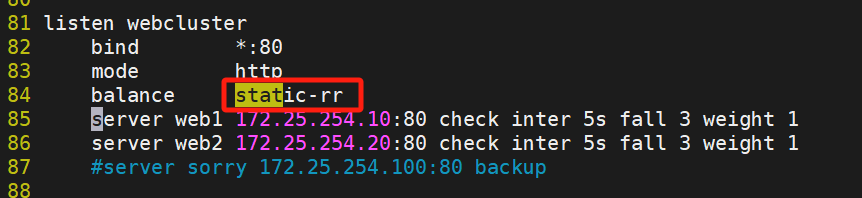

（1）static-rr
原理: 也是轮询算法，但不支持运行时权重动态调整。
权重支持: 支持，但权重在启动时确定后，在运行时无法通过运行时 API 动态修改（而
roundrobin可以）。特点: 比
roundrobin稍简单一些，开销略低。如果确定不需要在运行时动态调整权重，可以使用此算法。
static-rr不支持热更新：
测试

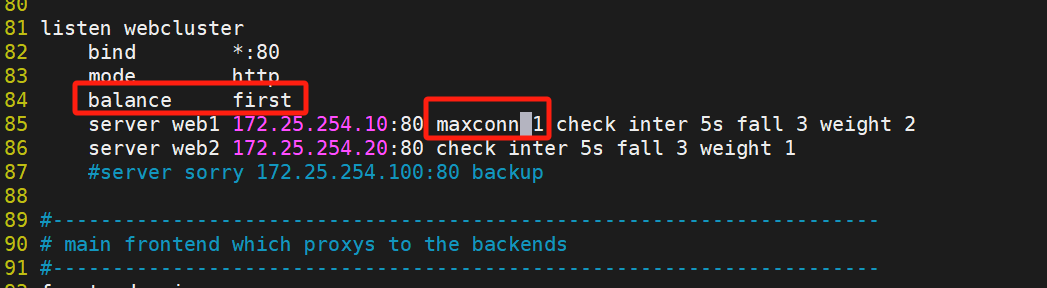

（2）first
原理: 按照服务器在配置文件中声明的顺序进行分配。将请求分配给列表中第一个可用的服务器。仅当第一个服务器达到其最大连接数 (
maxconn) 时，才会分配给下一个可用的服务器。 一旦某个服务器连接数降到maxconn以下，新请求又会优先分配给它。权重支持: 不支持。
特点: 尽量将流量集中到列表前面的服务器，直到它们满载。可能导致负载分布非常不均衡，前面的服务器压力很大，后面的服务器很空闲。
测试

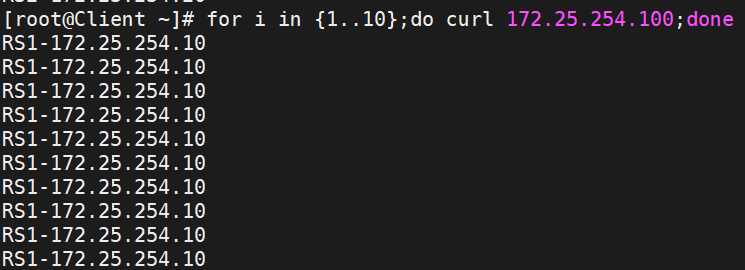

都是RS1，因为要等RS1满了，才会轮到到RS2

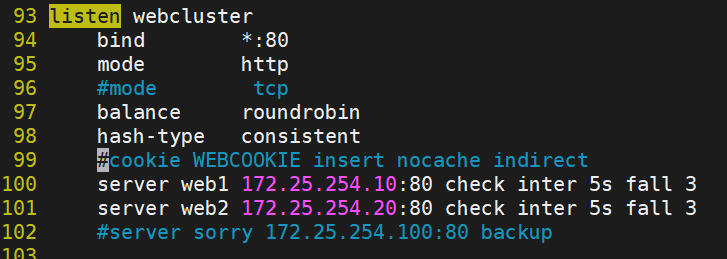

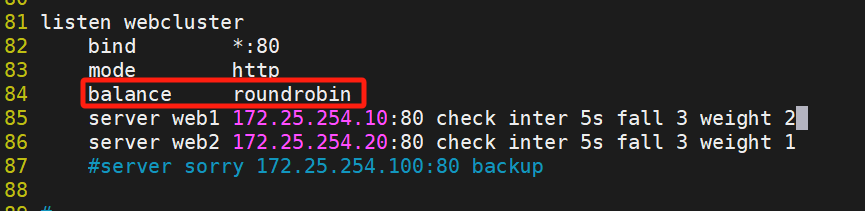

（3）roundrobin
原理: 最常用、最经典的轮询算法。按顺序依次将新请求分配给后端服务器列表中的下一个服务器。循环往复。
权重支持: 支持。服务器可以配置权重 (
weight)。权重高的服务器在轮询周期内会获得更多比例的请求。特点: 简单、公平、可预测。在服务器性能相近且请求处理时间相对均匀时效果很好。

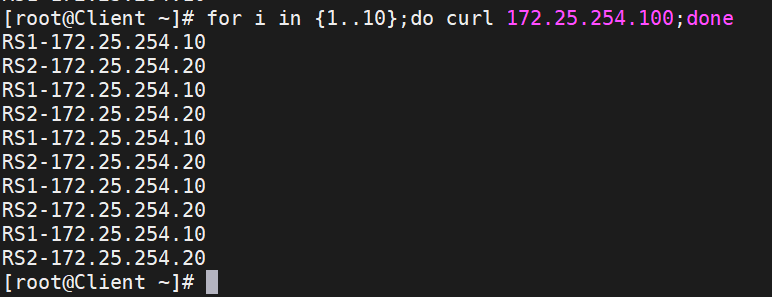

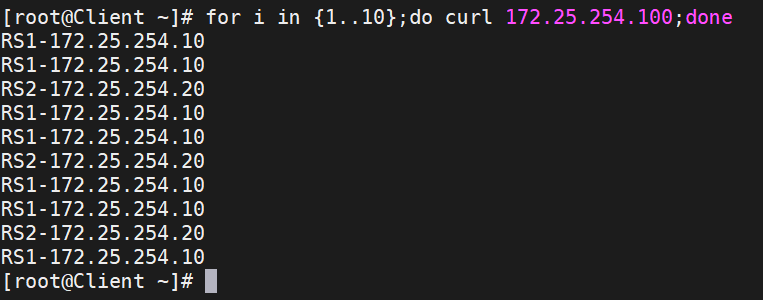

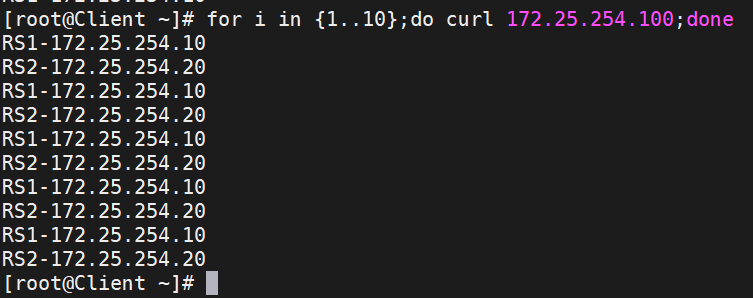

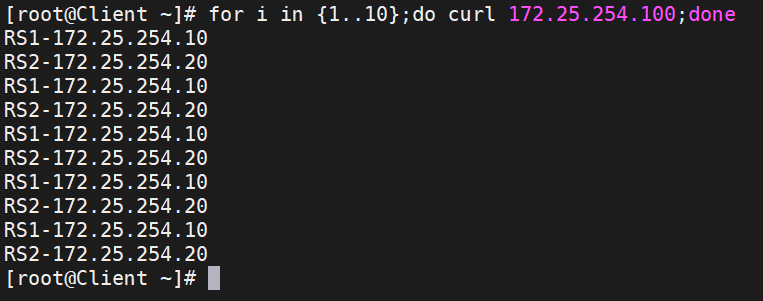

测试

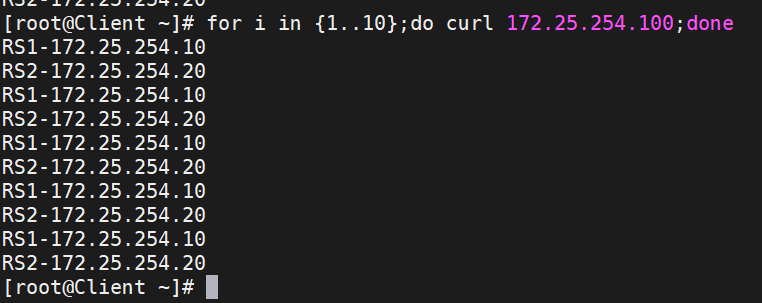

标准的轮询
（4）leastconn
原理: 最少连接数算法。 将新请求分配给当前活跃连接数最少的后端服务器。
权重支持: 支持。计算时会考虑权重。实际比较的是
(当前连接数) / (权重)。值最小的服务器胜出。权重高的服务器能承受更多连接。特点: 非常适合处理时间差异很大的请求（例如数据库连接、长连接应用如 WebSocket、消息队列）。能更公平地根据服务器实际处理能力分配负载。
测试
和轮询差不多
（5）source
原理: 源 IP 地址哈希。 使用客户端的源 IP 地址计算哈希值，决定分配到哪个后端服务器。
权重支持: 不支持。哈希结果直接映射到服务器，权重不影响哈希分配本身（但影响服务器池的组成）。
特点: 确保来自同一个客户端的请求总是落到同一台服务器（只要服务器池不变）。简单但不够灵活，如果客户端使用代理或 NAT，大量不同用户可能共享同一个源 IP，导致负载不均衡。
测试
（6）uri
原理: 整个 URI 哈希。 使用 HTTP 请求的完整 URI（包括路径和查询参数，例如
/path/page?param=value）计算哈希值。权重支持: 不支持。
特点: 将访问相同 URI 的请求固定到同一服务器。有助于利用服务器本地的缓存（如果缓存是基于 URI 的）。
测试

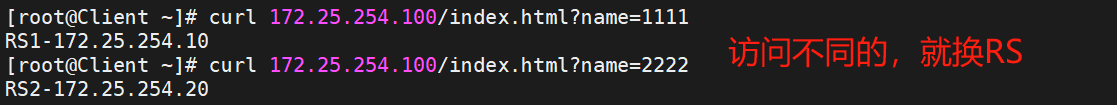

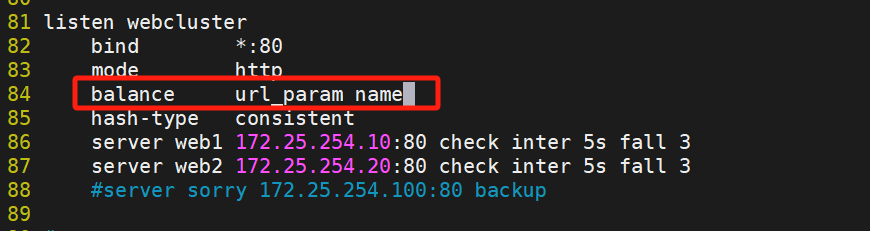

（7）url-param
原理: URL 参数值哈希。 使用 HTTP 请求 URL 中指定的查询字符串参数的值计算哈希值。需要配置参数名（例如
url_param userid）。权重支持: 不支持。
特点: 非常灵活，可以根据业务关键参数（如用户 ID
userid=123、会话 IDsessionid=abc）进行会话保持。

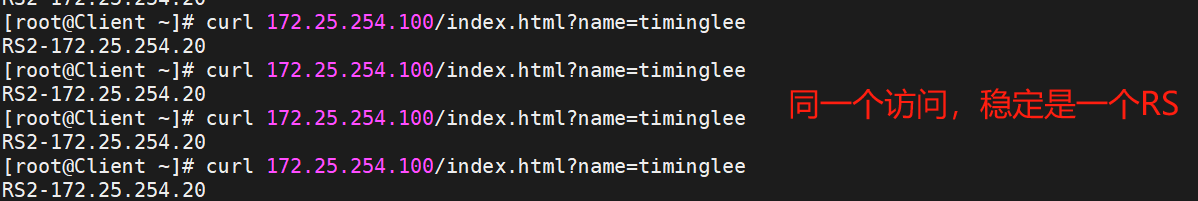

测试

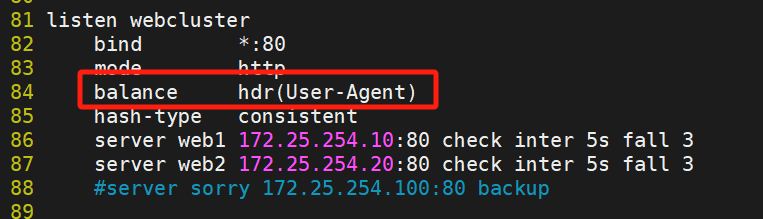

（8）hdr
原理: HTTP 头哈希。 使用指定的 HTTP 请求头的值计算哈希值。需要配置头名称（例如
hdr(Cookie)，hdr(Host)）。权重支持: 不支持。
特点: 极其灵活，可以利用任何 HTTP 头信息做会话保持，最常用的是
Cookie头。

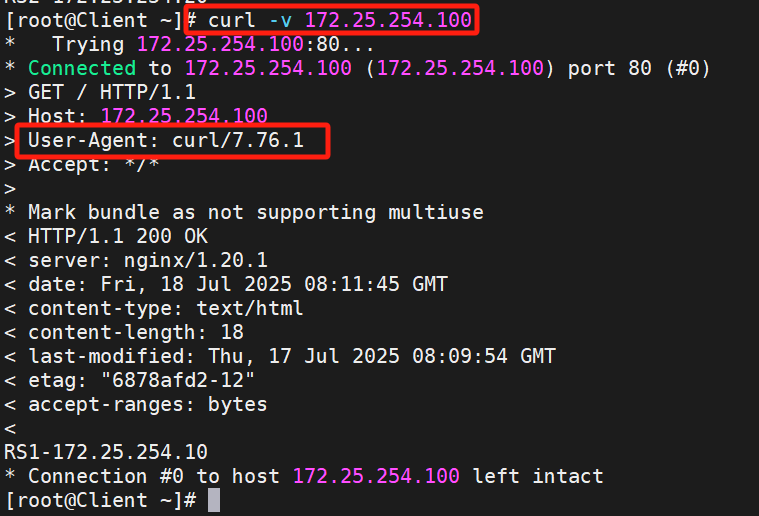

测试
模拟不同的浏览器访问时：
浏览器browser1访问，RS1接待
浏览器browser2访问，就变成RS2接待了
6、cookie
（1）概念
HAProxy 中的 cookie 指令是实现 会话保持（Session Persistence）或粘性会话（Sticky Session） 最常用、最强大且推荐的方式之一。它通过在客户端的浏览器中设置或利用一个特定的 Cookie，确保来自同一用户的后续请求能被 HAProxy 正确地路由到最初处理其请求的同一台后端服务器。
目的： 解决有状态应用（Stateful Application）的问题。例如，用户的购物车数据、登录会话信息等通常存储在特定后端服务器的内存或本地缓存中。如果用户的后续请求被负载均衡到不同的服务器，这些状态信息将丢失，导致应用出错。
原理：
HAProxy 在将第一个响应返回给客户端时（或者在某些模式下处理第一个请求时），会插入（Insert） 或改写（Rewrite） 一个特殊的 HTTP
Set-Cookie响应头。这个 Cookie 的值通常直接包含或间接映射到处理该请求的后端服务器的标识符（通常是
server块中定义的cookie值或内部 ID）。客户端浏览器收到这个 Cookie 后会存储它，并在后续向同一域名发送请求时，自动在
Cookie请求头中携带它。HAProxy 接收到后续请求时，会解析该 Cookie 的值，提取出服务器标识符，并直接将请求转发到对应的服务器，绕过负载均衡算法。

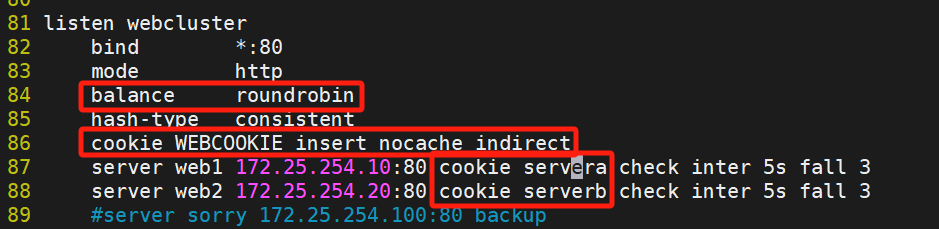

（2）实验举例

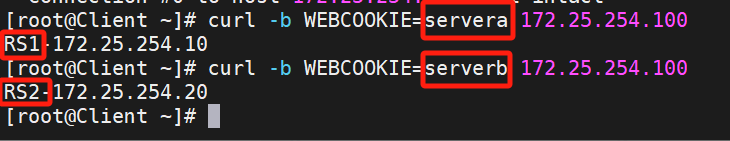

测试
-b 指定cookie值
可以看到访问cookie值为servera时，被调度到RS1处理； cookie值为serverb时，被调度到RS2处理
与我们在haproxy配置文件里配置的一致
7、HAProxy状态页
HAProxy 的状态页（Stats Page） 是实时监控负载均衡集群的核心工具，通过 Web 页面展示关键性能指标和后端节点状态。
（1）各种参数解析
基础配置项解析
| 参数 | 说明 | 示例 |
|---|---|---|
stats enable | 启用状态页（无此选项则不生效） | stats enable |
stats uri | 状态页访问路径 | stats uri /admin?stats |
stats auth | 基础认证（明文用户/密码） | stats auth admin:SecurePass123 |
stats refresh | 页面自动刷新间隔（秒） | stats refresh 5s |
stats bind | 监听地址和端口（默认同 frontend） | stats bind :1936 |
进阶安全控制
| 参数 | 说明 | 生产环境示例 |
|---|---|---|
stats hide-version | 隐藏 HAProxy 版本号（防漏洞扫描） | stats hide-version |
stats admin | 动态启用管理功能（条件触发） | stats admin if { src 10.0.0.0/24 } |
stats http-request | 集成 ACL 复杂控制 | stats http-request allow if { src -f /etc/haproxy/allowlist } |
stats realm | 认证对话框提示文本 | stats realm "HAProxy Protected" |
（2）实验

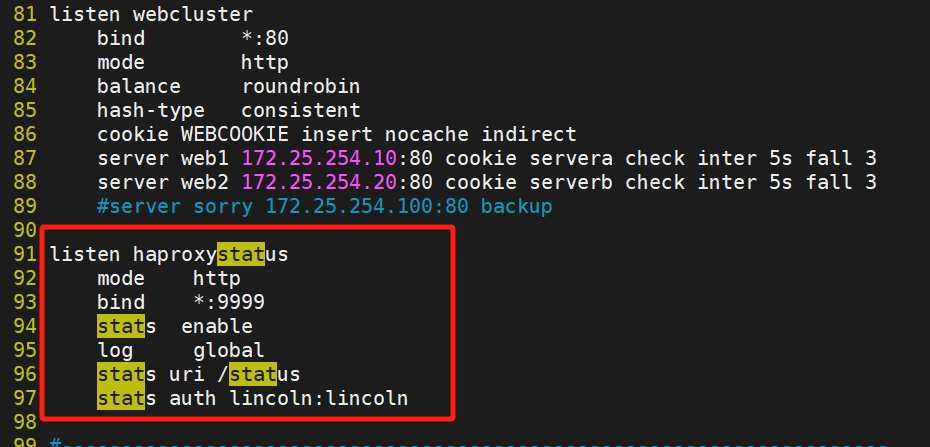

解释：
- listen haproxystatus —— 定义名为 "haproxystatus" 的监听块
- mode http —— 使用 HTTP 模式（七层代理）
- bind *:9999 —— 绑定所有网络接口的 9999 端口
- stats enable —— 启用状态统计页面
- log global —— 使用全局日志配置
- stats uri /status —— 设置状态页的访问路径为 /status
- stats auth lincoln:lincoln —— 设置访问认证的用户名/密码
重启服务时如果报错：
可能是SELinux的原因，把其关闭：
再试一次应该就没报错了
测试
浏览器访问刚刚写的端口号9999，后面加/status
http://172.25.254.100:9999/status

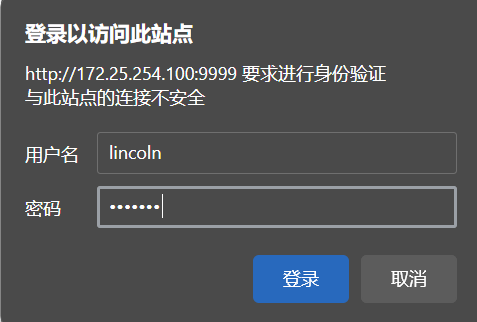

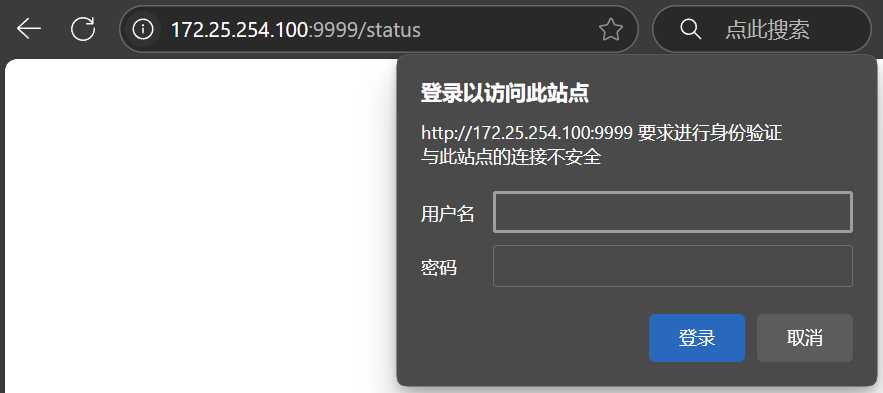

出现输入用户名和密码，输入刚刚设定的，这里我设定的是自己的名字：

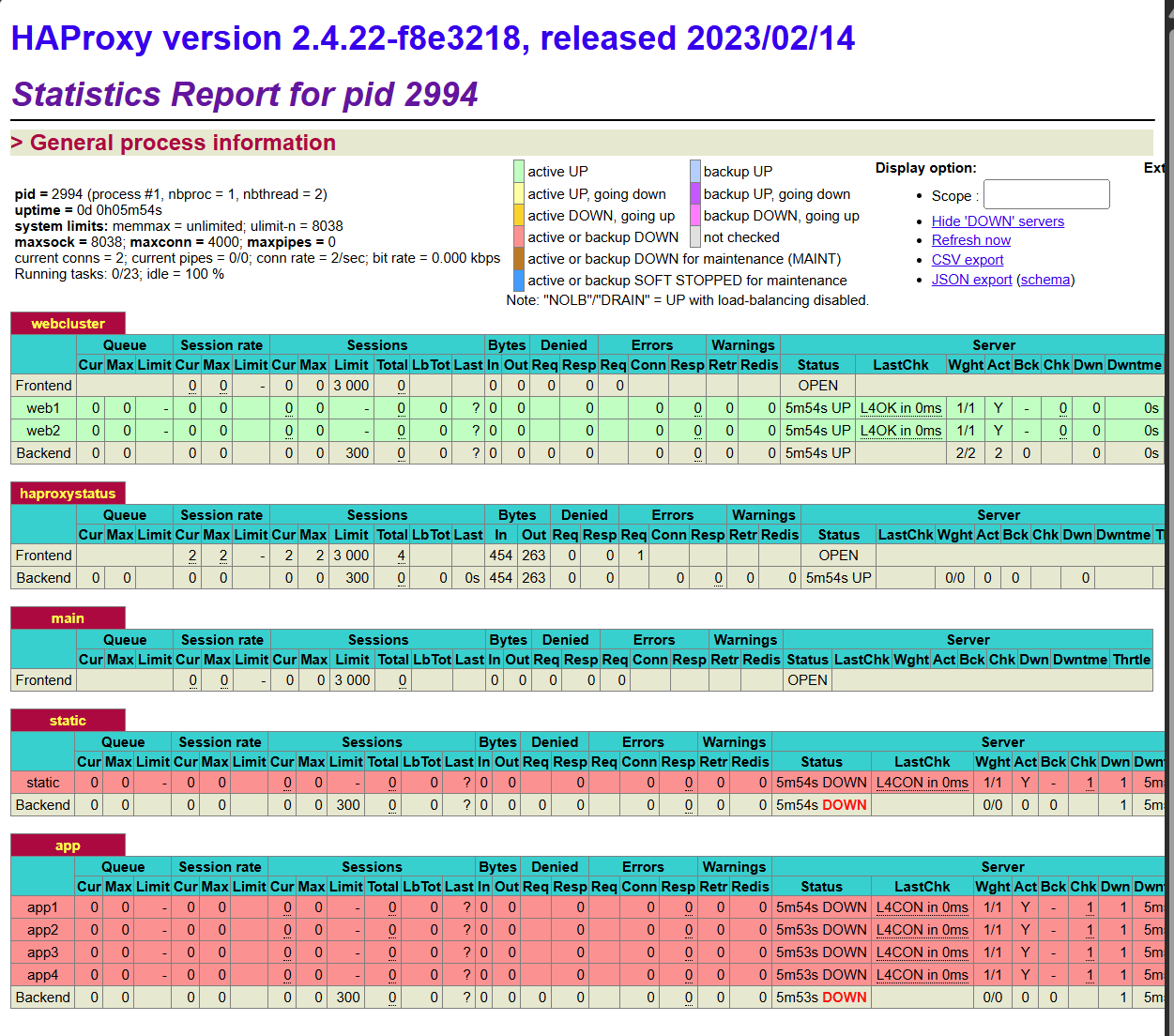

登录成功后，访问到页面：
8、IP透传
HAProxy 的 IP 透传 是指将原始客户端的真实 IP 地址传递给后端服务器，而不是让后端服务器只看到 HAProxy 自身的 IP 地址。这对于后端应用至关重要，因为它需要知道真实的客户端信息来进行日志记录、访问控制、地理定位、速率限制、安全审计等操作。
HAProxy 本身作为反向代理或负载均衡器，是客户端与后端服务器之间的中间节点。默认情况下，后端服务器看到的 TCP 连接源 IP 地址就是 HAProxy 的 IP 地址。
（1）7层ip透传
当haproxy工作在七层的时候，也可以透传客户端真实IP至后端服务器

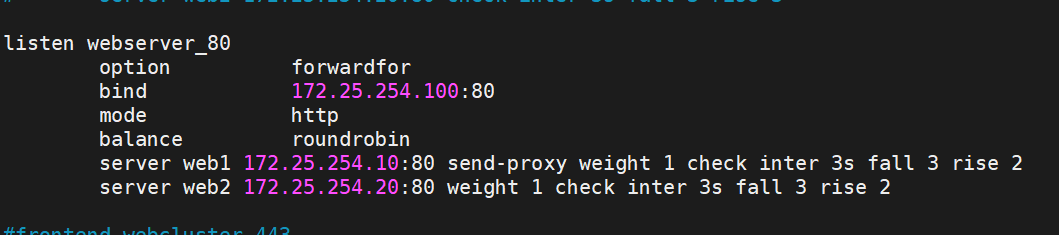

进入haproxy配置文件

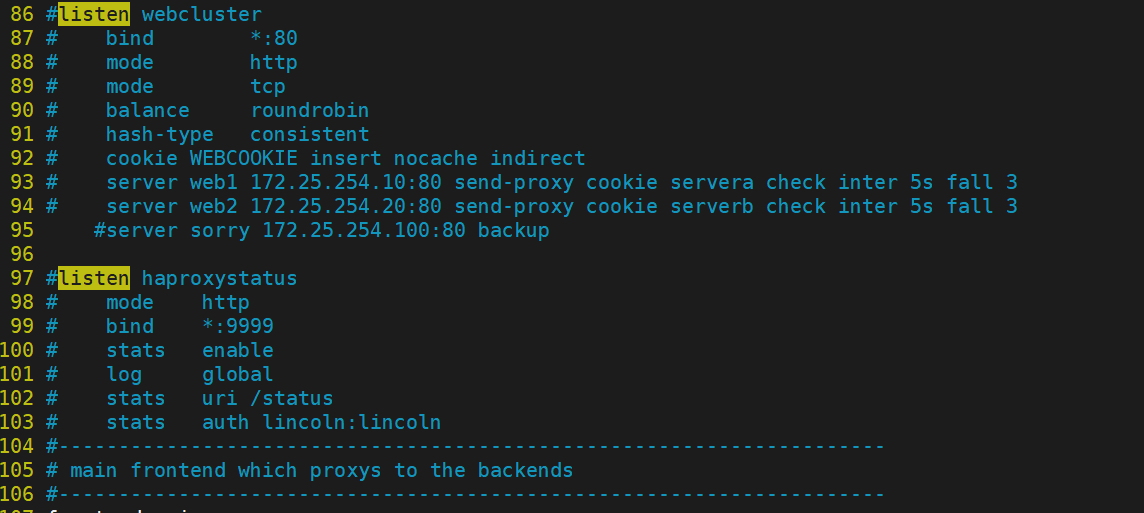

开启Listen就把frontend和backend关了
（2）4层ip透传
1）未开启时
未开启4层ip透传时的各种配置：
haproxy.cfg

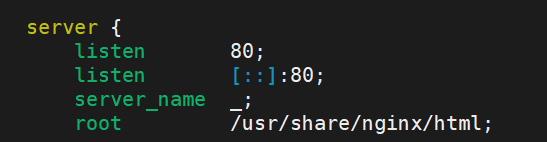

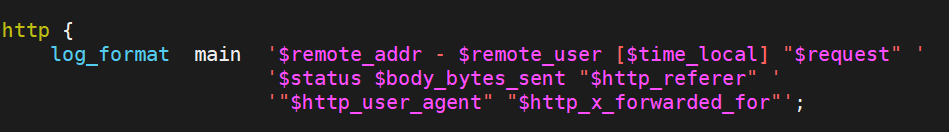

nginx.conf（两台RS）
未开启4层ip透传时的访问测试极其日志：
访问测试
日志查看

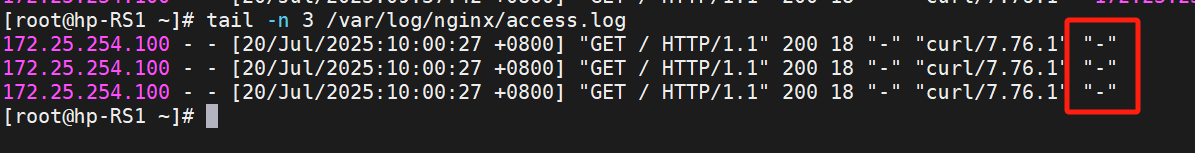

在一台RS上查看nginx日志会发现，其真实访问源地址是看不到的（红框为-）
2）开启时
开启4层ip透传时的各种配置：

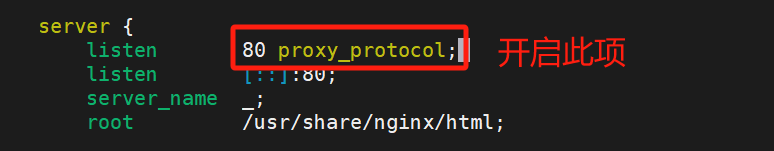

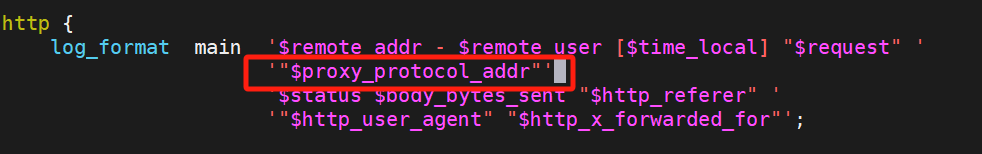

nginx.conf（两台RS）

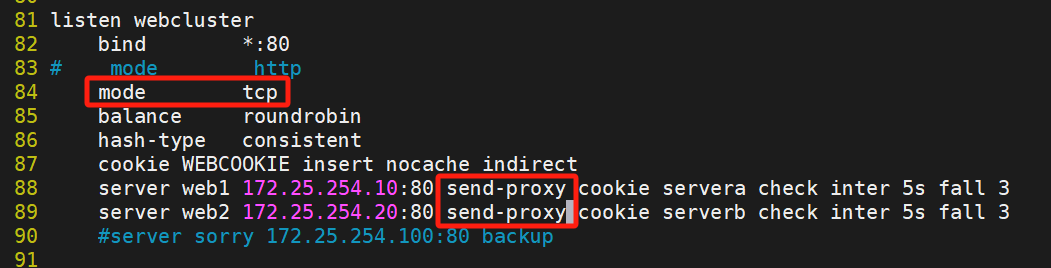

haproxy.cfg
开启4层ip透传时的访问测试极其日志：
访问测试

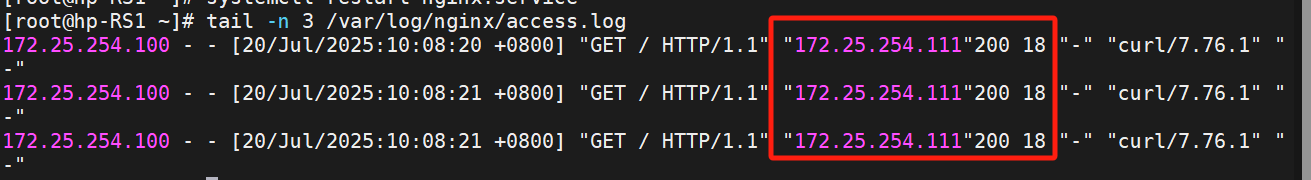

查看日志nginx
这样就看到源ip地址了
9、ACL
HAProxy 的 ACL 是其核心功能之一，用于定义复杂的流量匹配规则，实现基于请求内容（如 URL、Header、IP、路径等）的智能路由、过滤或决策。
（1）Client里做解析

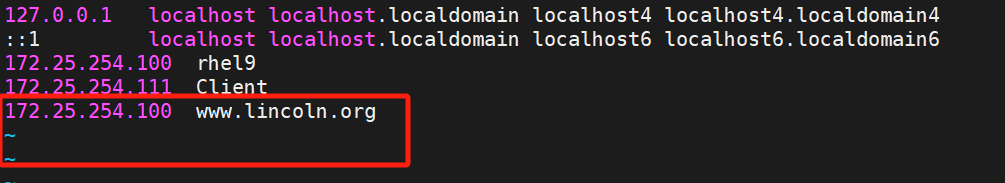

先在Client里做域名解析，不然后续测试访问不了
解析在/etc/hosts做
这样就有解析了
（2）基本配置
开启frontend、backend
其余的Listen引掉
（3）ACL配置选项
1）基本语法
acl <acl_name> <匹配条件类型> <匹配参数> [标志]
解释：
- acl名称（ACL-Name） —— 可以使用大字母A-Z、小写字母a-z、数字0-9、冒号：、点.、中横线和下划线，并且严格区分大小写
- 匹配条件类型（ACL-criterion）—— 下面另外列表解释
- 匹配参数 —— 匹配的具体值（如
/api,User-Agent,192.168.1.0/24）- 标志 —— 可选修饰符（如
-i忽略大小写，-m匹配模式）
2）常用匹配条件类型（ACL-criterion）详解：
路径匹配 (URL Path)
| 条件类型 | 说明 | 示例 |
|---|---|---|
path | 精确匹配路径 | acl exact_path path /login |
path_beg | 路径开头匹配 | acl is_api path_beg /api |
path_end | 路径结尾匹配 | acl is_jpg path_end .jpg |
path_sub | 路径包含子串 | acl has_id path_sub /user/ |
path_dir | 包含目录匹配 | acl in_images path_dir /images/ |
path_reg | 正则表达式匹配 | acl uuid_path path_reg ^/user/[0-9a-f]{8}- |
path_len | 路径长度比较 | acl long_path path_len gt 100 |
域名/主机头匹配 (Host)
| 条件类型 | 说明 | 示例 |
|---|---|---|
hdr(host) | 精确匹配 Host 头 | acl main_site hdr(host) www.example.com |
hdr_reg(host) | 正则匹配 Host | acl subsite hdr_reg(host) ^app..example.com$ |
dom | 同 hdr(host) (旧式写法) | acl legacy dom legacy.example.com |
IP地址匹配
| 条件类型 | 说明 | 示例 |
|---|---|---|
src | 源IP匹配 | acl lan src 192.168.1.0/24 |
src_port | 源端口匹配 | acl high_port src_port gt 1024 |
dst | 目标IP匹配 | acl vip dst 10.0.0.100 |
dst_port | 目标端口匹配 | acl https_port dst_port 443 |
HTTP头部匹配
| 语法 | 说明 | 示例 |
|---|---|---|
hdr(<name>) | 检查头部存在/值 | acl has_token hdr(X-Auth-Token) -m found |
hdr_reg(<name>) | 正则匹配头部值 | acl is_bot hdr_reg(User-Agent) (bot|crawl) |
hdr_sub(<name>) | 头部包含子串 | acl is_curl hdr_sub(User-Agent) curl |
hdr_beg(<name>) | 头部开头匹配 | acl is_moz hdr_beg(User-Agent) Mozilla |
hdr_cnt(<name>) | 头部数量检查 | acl many_cookies hdr_cnt(Cookie) gt 5 |
HTTP方法/版本
| 条件类型 | 说明 | 示例 |
|---|---|---|
method | HTTP方法匹配 | acl is_post method POST |
method_len | 方法长度比较 | acl long_method method_len gt 5 |
ver | HTTP版本 | acl http2 ver 2 |
3）标志项详解
| 标志 | 说明 | 示例 |
|---|---|---|
-i | 忽略大小写 | hdr(host) -i EXAMPLE.COM |
-m | 匹配模式 | -m str：字符串匹配-m beg：开头匹配-m end：结尾匹配-m sub：子串匹配-m reg：正则匹配-m found：存在即匹配 |
-f | 从文件加载 | src -f /path/to/ip.list |
-n | 数值比较 | path_len -n gt 100 |
（4）ACL配置选项的实验（举一个例子）

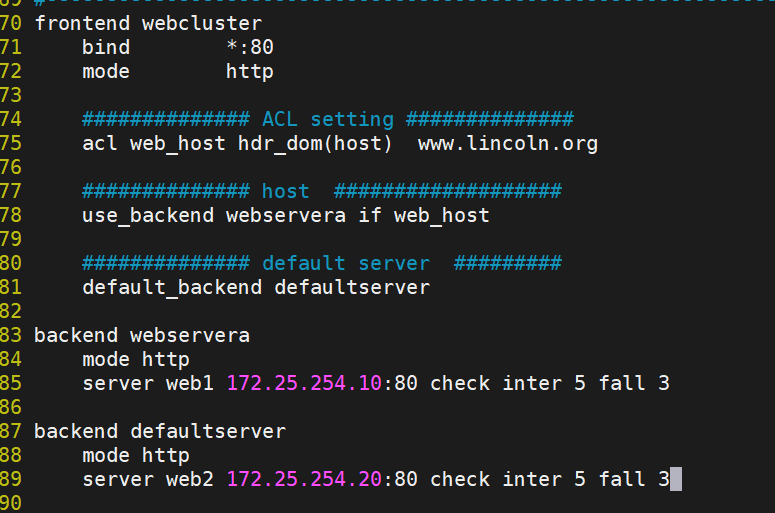

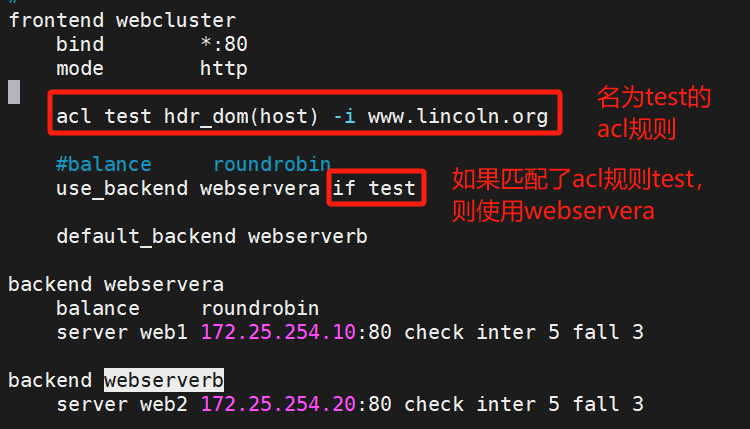

1）添加基础acl规则和hdr_dom(host)
解释：
- hdr_dom(host) —— 精确匹配 Host 头
- -i —— 忽略大小写
- www.lincoln.org —— hdr_dom(host)所匹配的域名
- if test —— 条件语句，即匹配test这个acl规则
测试
可以看到，设置了acl规则后，我们访问www.lincoln.org就会到RS1主机，这就是acl规则
（5）实验——域名匹配
进入haproxy的配置文件
测试结果：
[root@Client ~]# curl www.lincoln.org
RS1 - 172.25.254.10
[root@Client ~]# curl www.lincoln.org
RS2 - 172.25.254.2010、自定义错误页面
（1）概念
在 HAProxy 中，自定义报错页面是一项关键功能，它允许你替换 HAProxy 生成的默认错误响应（通常是简短、技术性的纯文本或 JSON），为用户或客户端提供更友好、更专业、更具品牌特色或包含更多指导信息的 HTML 错误页面。
（2）实验
写了Listen的话frontend和backend就要记得关闭！

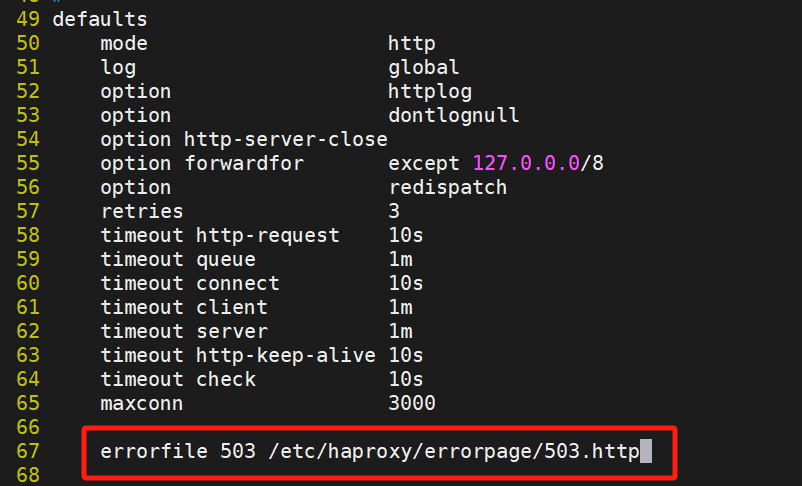

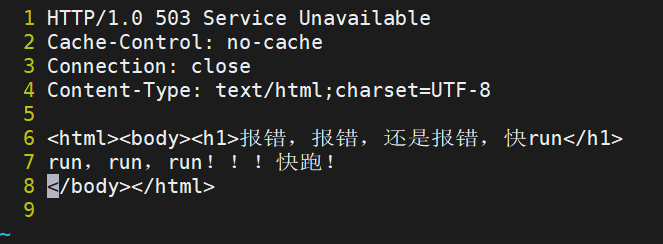

建立自定义报错文件
测试
关闭两个RS的nginx，模拟服务断开

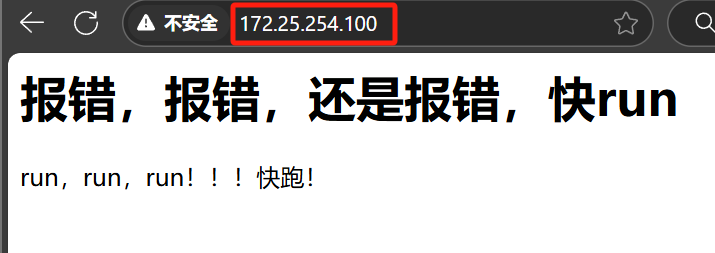

然后浏览器访问ip，就能看到自定义报错界面了
11、HAProxy 四层负载
HAProxy 是一个高性能、高可用性的负载均衡器和反向代理软件。它的四层负载均衡模式，通常称为 TCP 模式或 Layer 4 (L4) 模式，专注于在传输层（TCP） 工作。这意味着 HAProxy 在此模式下不解析应用层协议（如 HTTP）的内容，它只处理 TCP 连接本身。

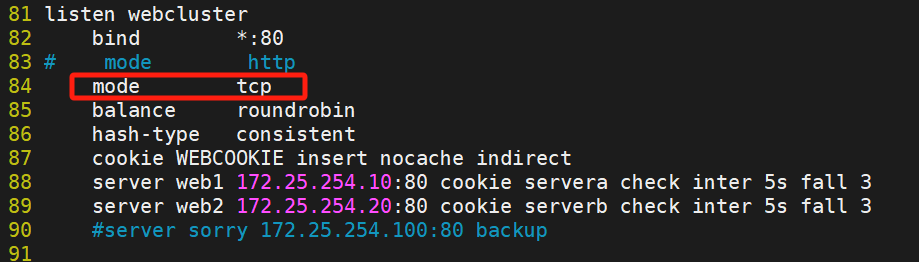

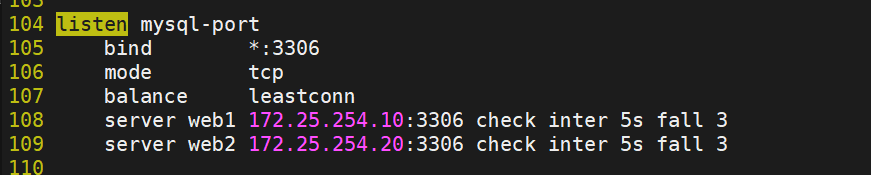

（1）实验——对 MySQL 服务实现四层负载

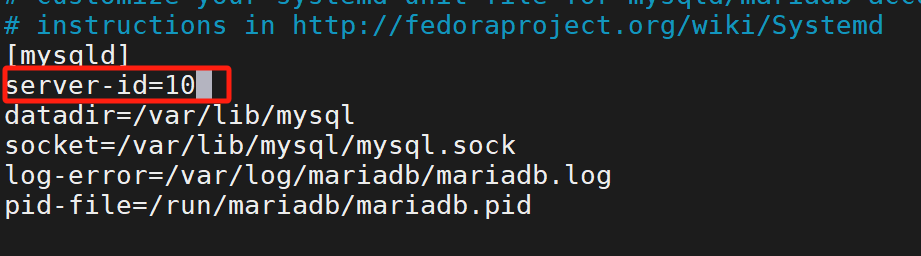

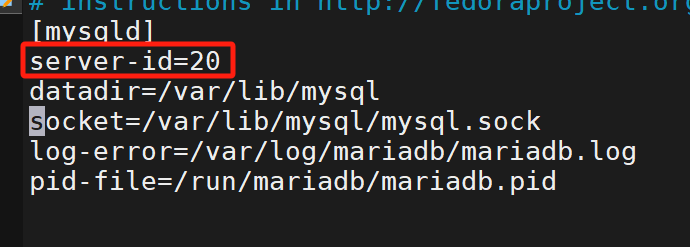

两台RS安装mariadb-server
Client安装mariadb（注意不是mariadb-server）

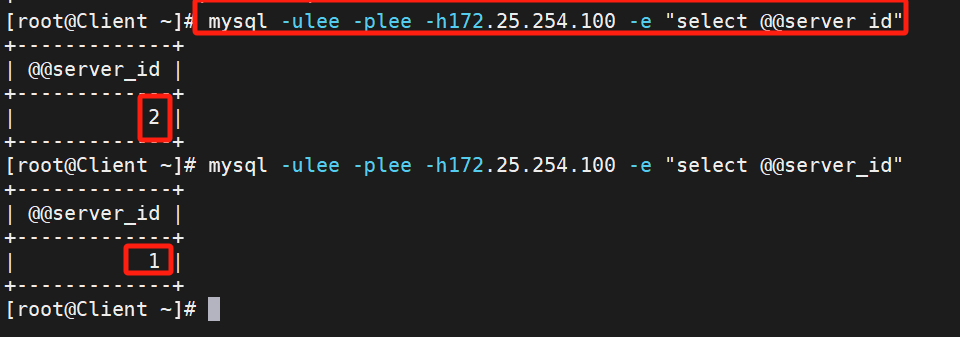

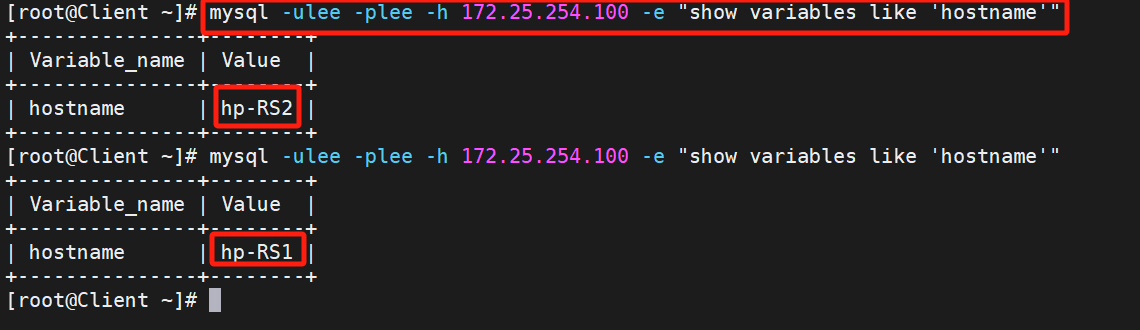

测试
12、证书
（1）证书制作
所有主机都关闭SELinux（命令setenforce 0）
解释：
openssl req
这是 OpenSSL 的子命令，用于处理证书签名请求。虽然名字叫
req，但结合-x509选项时，它可以直接生成自签名证书，而无需先生成 CSR。
-newkey rsa:2048
-newkey：指示 OpenSSL 生成一个新的私钥。
rsa:2048：指定新私钥的算法为 RSA，密钥长度为 2048 位。这是目前广泛使用的安全标准。
-nodes
这个选项的意思是 "不要用密码加密私钥"。
如果省略
-nodes，OpenSSL 会在生成私钥时提示你设置一个密码。每次 HAProxy（或其他服务）启动使用这个私钥时，都需要输入密码，这对于自动启动的服务非常不便。重要提示： 使用
-nodes意味着私钥文件 (lincoln.org.key) 是未加密存储在磁盘上的。必须严格限制该文件的访问权限（通常设置为600或400，仅限 root 或特定服务用户读取），否则存在安全风险。
-sha256
指定生成证书请求（以及最终证书）时使用的哈希算法为 SHA-256。
这是当前推荐的安全哈希算法，替代了较弱的 SHA-1 或 MD5。
-keyout /etc/haproxy/certs/lincoln.org.key
-keyout：指定新生成的私钥应保存到的文件路径和名称。这里私钥将被保存到
/etc/haproxy/certs/lincoln.org.key。确保/etc/haproxy/certs/目录存在，或者你有权限创建它。
-x509
这是命令的核心选项，改变了
openssl req的默认行为。通常
req用于生成证书签名请求，需要提交给证书颁发机构 (CA) 签名。
-x509选项告诉 OpenSSL 直接生成一个自签名的 X.509 证书，而不是生成 CSR。该证书将使用刚刚生成的私钥进行签名。
-days 365
指定生成的自签名证书的有效期，单位为天。
这里设置为 365 天（1 年）。你可以根据需要调整这个值（例如
-days 730表示 2 年）。
-out /etc/haproxy/certs/lincoln.org.crt
-out：指定生成的自签名证书应保存到的文件路径和名称。这里证书将被保存到
/etc/haproxy/certs/lincoln.org.crt。
按照提示来输入名字那些
之后将key和crt一起放到.pem里
这样证书就生成完毕了

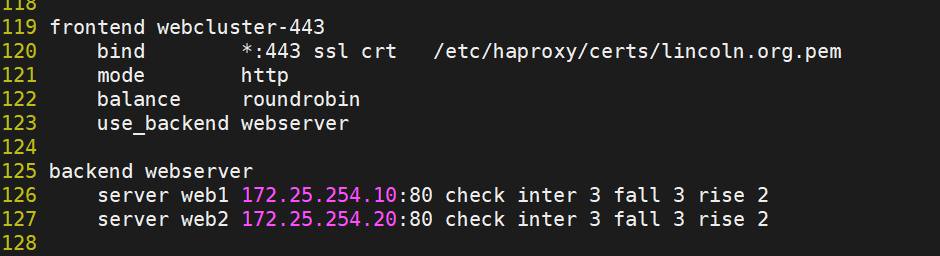

进haproxy配置文件配置

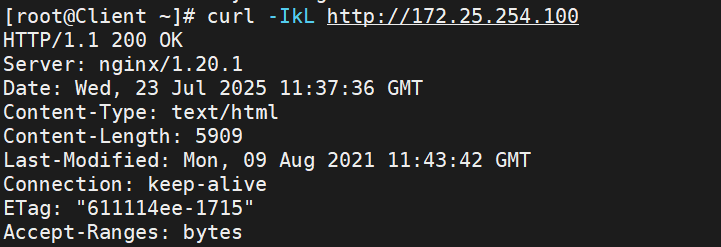

（2）测试访问
结束
