无人机减震模块技术解析
一、技术要点
无人机减震系统的核心设计融合了多级结构、柔性连接与环境适应三大理念，通过系统化设计解决复杂振动问题。这些技术要点不仅直接影响减震效能，还关系到整机稳定性与载荷安全性。
多级减震结构
高频与低频振动协同处理：现代无人机普遍采用两级减震设计架构。第一级减震组件（如硅胶减震球、锥面减震垫）专门吸收电机产生的高频振动（通常>200 Hz），这些组件采用超软硅胶材质（邵氏硬度20-25）实现高频能量的快速耗散。第二级减震组件（如配重块、减震环）则针对低频振动（<100 Hz）进行过滤，通过惯性平衡原理抑制机身摆动和气流扰动引起的低频晃动。两级结构之间通过力学阻抗匹配设计实现振动能量的分级吸收，避免频率交叉干扰。
参数化精密设计：各级减震组件的参数需精确匹配无人机动力学特性。例如锥面减震垫采用差异角度设计（20°与25°双斜面），通过改变接触面积优化力传递路径；配重块的质量通常为载荷总重的15%-20%，确保在抑制晃动的同时不影响机动性。
非刚性连接设计
振动传递路径阻断：在飞控系统、相机云台等关键部件安装中，采用弹性悬挂系统替代刚性连接。通过TPU减震球或橡胶柱实现柔性固定，使振动传递率降低60%-80%。卫星通信天线等精密设备采用三维悬浮设计，在六个自由度上均设置减震单元，确保在飞行姿态剧烈变化时仍保持稳定工作。
几何优化结构：创新的减震球体结构内部设置中空减震腔，形成橄榄球形或球形缓冲空间。当受到振动冲击时，腔体发生多向形变，将机械能转化为热能消散。此类设计可使控制系统受到的振动干扰降低至0.2G以下，大幅提升传感器精度。
模块化集成设计
机电一体整合：现代减震模块将供电、通信与减震功能集成于统一平台。采用分层碳纤维板设计，集成电压调节器和多信道接口，减少线束数量并避免线缆振动干扰。例如飞控减震平台直接集成FPC（柔性电路板）接口，实现信号与电力同步传输。
配重与功能融合：针对微型无人机空间受限的特点，创新设计将电池作为配重体与减震系统整合。电池置于减震平台中央，既提供电源又增加系统惯性质量，提升减震效率而不增加额外重量。
环境适应性设计
防水防震协同：采用榫卯式密封结构结合防水透气膜（IPV4标准），实现减震与防水的双重保护。气压计等传感器通过超疏水微孔膜（孔径<0.2μm）实现气压传感与防水兼容
温域适应性：减震材料需满足宽温域工作（-40℃~85℃）要求。在低温环境下采用特种硅胶配方防止硬化，高温时通过添加陶瓷微珠抑制软化变形。结构设计上使用碳纤维-铝合金复合框架，兼顾轻量化与热稳定性。

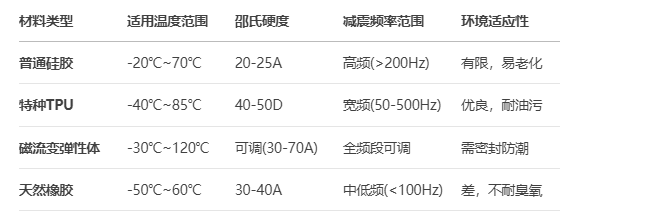

表：无人机减震材料关键技术特性对比
二、技术难点
无人机减震系统开发面临结构优化、空间约束与环境适应等多重技术挑战，需要跨学科协同解决。这些难点直接决定了减震系统的可靠性与环境适应性。
减震结构优化难点
材料参数匹配难题：减震材料需同时满足力学性能与耐久性的平衡。硅胶减震球硬度（邵氏硬度）的选择需在20-25A之间精细权衡：硬度过低导致支撑性不足，硬度过高则减震效率下降。材料抗老化性能同样关键，臭氧腐蚀和持续压缩形变会使硅胶硬化开裂，寿命通常不足800飞行小时。
多级协调防共振：两级减震组件参数失配可能引发叠加共振。当高频减震组件（如减震球）的固有频率接近低频组件（如配重块）时，会产生耦合共振峰，振动放大效应达300%。解决此问题需建立多体动力学模型，通过有限元分析（如VoxelDance平台）优化组件参数匹配。某型物流无人机案例中，通过调整锥面减震垫角度（20°增至25°），成功将共振峰值降低40%。
空间与重量约束
微型化安装挑战：消费级无人机内部空间通常不足30mm高度，却需容纳完整减震系统。传统螺栓固定易产生跟转现象（安装时螺母随螺栓转动）。创新解决方案包括：采用锥形减震垫自锁结构、磁性预定位组件等。如某专利设计的防跟转结构，通过滑杆与永磁体组合，在28mm高度内实现四级减震。
轻量化与效能平衡：减震系统重量通常需控制在整机重量的8%以内。碳纤维框架虽轻但减震性差，橡胶减震好但重量大。先进方案采用晶格拓扑优化：通过增材制造技术生成微结构晶格，在减震关键区域形成密度梯度变化，实现强度与重量的最佳比。某型号在3D打印的钛合金减震支架中，减重35%的同时承载能力提升20%。
环境适应性挑战
极端环境性能维持：在-40℃低温下硅胶硬度增加300%，导致减震功能基本失效；70℃高温环境橡胶拉伸强度下降50%。解决方案包括：开发宽温域硅胶配方（添加乙丙橡胶颗粒）；在减震腔填充磁流变液体，通过外场调节粘度适应温度变化。
振动疲劳与失效：持续振动导致减震结构应力集中部位（如减震球与连接杆结合处）产生微裂纹。多旋翼无人机的减震部件在200小时飞行后普遍出现疲劳开裂。通过仿生鱼鳞结构设计，在应力集中区设置可控变形单元，可将疲劳寿命延长至1500小时。

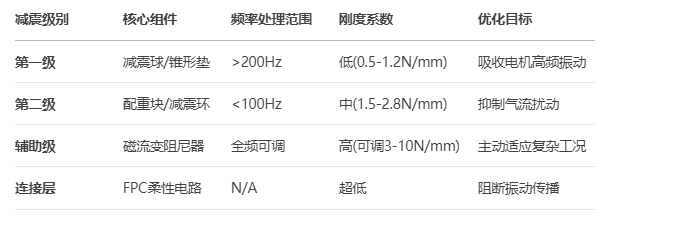

表：多级减震系统典型设计参数与优化目标
三、运行方式
无人机减震系统的运行机制建立在能量转化、惯性平衡与智能调节三大物理原理基础上，通过多种技术路径实现振动抑制。
多级减震运行机制
振动能量分级耗散：当高频振动（如电机转速12,000rpm产生的400Hz振动）传递至第一级减震组件时，硅胶减震球发生微观剪切变形，将60%以上振动能量转化为热能消散。残余中低频振动（<150Hz）传递至第二级配重块组件，通过质量惯性效应产生反向作用力抵消振动。某型测绘无人机实测数据显示：在标准工况下，两级结构协同使云台振动幅度从±1.5mm降至±0.2mm。
碰撞动能转化机制：降落冲击等大能量事件触发特殊响应流程。百纳智航支腿减震装置在触地瞬间：活塞杆上移压缩压簧→滑套沿移动槽滑动→磁斥力单元激活。整个过程中，动能依次转化为弹性势能（弹簧压缩）、摩擦热能（滑套运动）和电磁能（磁斥力场），将200J冲击能量在150ms内平稳耗散。
非刚性连接运行原理
三维隔振系统：精密设备通过空间悬浮布局实现全方位隔振。典型设计采用四点悬挂的减震球矩阵，每个减震球含橄榄形减震腔。当无人机俯仰时，飞控板受惯性力作用产生位移倾向，此时减震球发生非对称形变：受压侧腔体体积缩小，内部气压升高形成缓冲；拉伸侧腔体体积扩大产生负压阻尼。此机制使飞控系统在30°姿态急转时仍保持水平偏差<0.5°。
磁悬浮拓展应用：先进减震系统引入永磁体同性相斥原理。如图5所示专利：降落时底座接触地面→安装板下压→支撑斜杆推动第二永磁体移向第一永磁体→磁斥力场强度呈指数增长（F∝1/r²）。此非线性响应特性特别适合应对高强度冲击，在触地瞬间提供爆发性阻尼力。实测显示相比传统弹簧，磁力减震在着陆冲击中峰值载荷降低50%。
智能调谐技术
落地感知与响应：西安雷通科技的减振支脚集成触发式传感系统：活塞杆触地上移→激活落地感应开关→毫秒级信号传至飞控→自动调整下降速度。此过程在80ms内完成，使无人机在崎岖地形降落时保持倾斜度<10°。
AI仿真预优化：基于物理的智能仿真成为减震设计新范式。通过参数化有限元模型预演振动场景：输入电机频谱、机臂刚度等参数→生成共振模态云图→自动优化减震结构。某型号应用AI仿真后，一阶摆振频率从18Hz提升至22.47Hz，有效避开旋翼通过频率（15-20Hz）。
四、创新趋势
无人机减震技术正向主动化、智能化和多功能集成方向演进，多种前沿技术融合催生新一代解决方案。
主动减震技术
压电作动器应用：新型减震系统在传统被动结构基础上集成压电陶瓷堆和传感器网络。当振动传感器检测到特定频段（如100-150Hz云台共振频带）时，控制单元驱动压电作动器产生反向振动波实现主动抵消。实验室测试显示，此技术对特定频段振动的抑制效率高达90%，但功耗增加约15%。
磁流变智能材料：采用磁流变弹性体（MRE）制作的自适应减震球，在外加磁场作用下可毫秒级调整刚度。飞行中通过机载计算机分析振动频谱，动态调节电磁线圈电流强度，改变MRE分子链排列密度，实现减震特性实时优化。此技术特别适用于油电混合动力无人机的宽频振动环境。
多功能集成设计
减震-能量回收一体化：珠海银通在混合动力无人机减震装置中创新整合压电发电单元：减震柱形变挤压PVDF压电薄膜→产生脉冲电流→经稳压电路存储于超级电容。实测显示每次着陆可回收能量约3.2J，足够支持飞控系统待机10分钟。
结构健康监测集成：在减震系统关键部位嵌入光纤光栅传感器，实时监测减震组件应变状态。通过机器学习分析应变数据模式，预判减震球疲劳开裂等故障。某军用无人机系统已实现提前50飞行小时预警减震失效。
智能材料与制造
4D打印智能结构：采用形状记忆聚合物（SMP）通过4D打印技术制造减震结构，在特定温度、湿度等环境刺激下可自主调整几何形态。如减震球在低温环境自动收缩增大壁厚提升刚度；高温时扩张结构增强缓冲性能。此类材料已通过-40℃~85℃环境验证。
超材料振动抑制：基于声子晶体原理的机械超材料开创减震新路径。在减震支架中设计周期性晶格结构，形成特定频率禁带（通常50-500Hz）。当振动频率落入禁带范围时，波动传播被有效抑制。某实验室样机在旋翼通过频率（135Hz）附近实现振动衰减20dB。
