WireShark抓包分析TCP数据传输过程与内容详解

---

引言

网上有很多关于 WireShark 抓包分析 TCP 三次握手和四次挥手的教程，这个个人认为属于八股的范畴，可能面试的时候比较有用，但是实际开发中应该不关心连接建立的过程

从现有的工作经验看，更关注连接建立后，上下的通信是否正常，也就是说，上位机发送的指令，下位机是否收到并且有相应的应答返回上来

本篇博客主要尝试对上下层通信建立后通信内容进行分析，通过 WireShark 抓包并且提取出发送和应答的内容

Qt实现TCP客户端服务端

服务端代码

// Server.h
#ifndef SERVER_H
#define SERVER_H#include <QObject>
#include <QTcpServer>
#include <QTcpSocket>class Server : public QObject
{Q_OBJECT
public:explicit Server(QObject *parent = nullptr);void startServer(quint16 port);signals:void newMessage(const QString &msg);private slots:void onNewConnection();void onReadyRead();void onDisconnected();private:QTcpServer *m_server;QList<QTcpSocket*> m_clients;
};#endif // SERVER_H

// Server.cpp
#include "Server.h"
#include <QDebug>Server::Server(QObject *parent) : QObject(parent)
{m_server = new QTcpServer(this);connect(m_server, &QTcpServer::newConnection, this, &Server::onNewConnection);
}void Server::startServer(quint16 port)
{if(!m_server->listen(QHostAddress::Any, port)) {emit newMessage(QString("服务器启动失败: %1").arg(m_server->errorString()));return;}emit newMessage(QString("服务器已启动，监听端口: %1").arg(port));
}void Server::onNewConnection()
{QTcpSocket *clientSocket = m_server->nextPendingConnection();connect(clientSocket, &QTcpSocket::readyRead, this, &Server::onReadyRead);connect(clientSocket, &QTcpSocket::disconnected, this, &Server::onDisconnected);m_clients.append(clientSocket);emit newMessage(QString("新的客户端连接: %1:%2").arg(clientSocket->peerAddress().toString()).arg(clientSocket->peerPort()));
}void Server::onReadyRead()
{QTcpSocket *clientSocket = qobject_cast<QTcpSocket*>(sender());if(!clientSocket) return;QByteArray data = clientSocket->readAll();emit newMessage(QString("收到数据: %1").arg(data.toHex()));// 广播给所有客户端for(QTcpSocket *client : qAsConst(m_clients)) {client->write(data);}
}void Server::onDisconnected()
{QTcpSocket *clientSocket = qobject_cast<QTcpSocket*>(sender());if(!clientSocket) return;m_clients.removeOne(clientSocket);emit newMessage(QString("客户端断开连接: %1:%2").arg(clientSocket->peerAddress().toString()).arg(clientSocket->peerPort()));clientSocket->deleteLater();
}

客户端代码

// Client.h
#ifndef CLIENT_H
#define CLIENT_H#include <QObject>
#include <QTcpSocket>class Client : public QObject
{Q_OBJECT
public:explicit Client(QObject *parent = nullptr);void connectToServer(const QString &host, quint16 port);void sendMessage(const QByteArray &message);signals:void newMessage(const QString &msg);void connected();void disconnected();private slots:void onConnected();void onReadyRead();void onDisconnected();private:QTcpSocket *m_socket;
};#endif // CLIENT_H

// Client.cpp
#include "Client.h"
#include <QDebug>Client::Client(QObject *parent) : QObject(parent)
{m_socket = new QTcpSocket(this);connect(m_socket, &QTcpSocket::connected, this, &Client::onConnected);connect(m_socket, &QTcpSocket::readyRead, this, &Client::onReadyRead);connect(m_socket, &QTcpSocket::disconnected, this, &Client::onDisconnected);
}void Client::connectToServer(const QString &host, quint16 port)
{m_socket->connectToHost(host, port);emit newMessage(QString("正在连接到服务器 %1:%2...").arg(host).arg(port));
}void Client::sendMessage(const QByteArray &message)
{if(m_socket->state() == QTcpSocket::ConnectedState) {m_socket->write(message);emit newMessage(QString("发送: %1").arg(message.toHex()));}
}void Client::onConnected()
{emit newMessage("已连接到服务器");emit connected();
}void Client::onReadyRead()
{QByteArray data = m_socket->readAll();emit newMessage(QString("收到: %1").arg(data.toHex()));
}void Client::onDisconnected()
{emit newMessage("与服务器断开连接");emit disconnected();
}

使用示例

服务端使用

// main_server.cpp
#include <QCoreApplication>
#include "Server.h"int main(int argc, char *argv[])
{QCoreApplication a(argc, argv);Server server;QObject::connect(&server, &Server::newMessage, [](const QString &msg) {qDebug() << "[Server]" << msg;});server.startServer(12345); // 监听12345端口return a.exec();
}

客户端使用

// main_client.cpp
#include <QCoreApplication>
#include <QTimer>
#include "Client.h"int main(int argc, char *argv[])
{QCoreApplication a(argc, argv);Client client;QObject::connect(&client, &Client::newMessage, [](const QString &msg) {qDebug() << "[Client]" << msg;});client.connectToServer("127.0.0.1", 12345);// 连接成功后发送消息QObject::connect(&client, &Client::connected, [&client]() {QTimer::singleShot(1000, [&client]() {client.sendMessage(QByteArray::fromHex("AB99CD66EE"));});});return a.exec();
}

功能说明

1. 服务端功能：
   • 监听指定端口
   • 接受多个客户端连接
   • 接收客户端消息并广播给所有客户端
   • 处理客户端断开连接
2. 客户端功能：
   • 连接到指定服务器
   • 发送消息到服务器
   • 接收服务器消息
   • 处理连接断开

编译运行

1. 将服务端代码和服务端main文件一起编译
2. 将客户端代码和客户端main文件一起编译
3. 先运行服务端，再运行客户端

18:18:04: Starting E:\Code\QtTcpServer\build\Desktop_Qt_6_7_3_MSVC2019_64bit-Debug\QtTcpServer.exe...
[Server] "服务器已启动，监听端口: 12345"
[Server] "新的客户端连接: ::ffff:127.0.0.1:13908"
[Server] "收到数据: ab99cd66ee"

18:18:08: Starting E:\Code\QTcpClient\build\Desktop_Qt_6_7_3_MSVC2019_64bit-Debug\QTcpClient.exe...
[Client] "正在连接到服务器 127.0.0.1:12345..."
[Client] "已连接到服务器"
[Client] "发送: ab99cd66ee"
[Client] "收到: ab99cd66ee"

💡

示例中是模拟实际中可能会发送的十六进制格式的控制指令（“AB99CD66EE”）

WireShark抓包分析

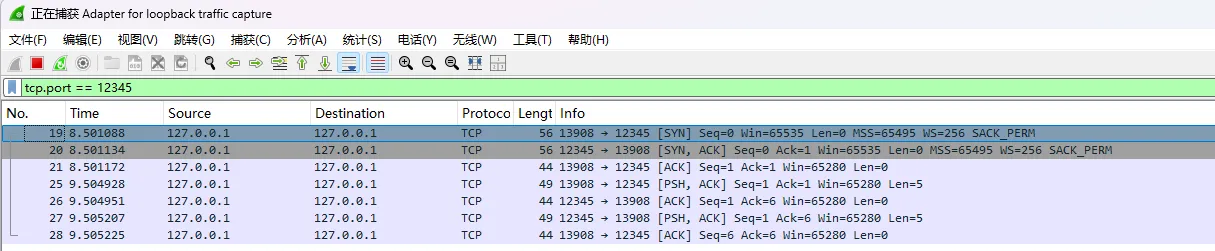

最前面三行是在进行三次握手，此处不展开，主要看后面四行

因为是在本地回环上测试，因此 SRC 和 DST 都是 127.0.0.1

Client的通信端口是13908，Server的通信端口是12345

Demo 实现的功能是客户端给服务端发什么，服务端都会无条件的转发回去

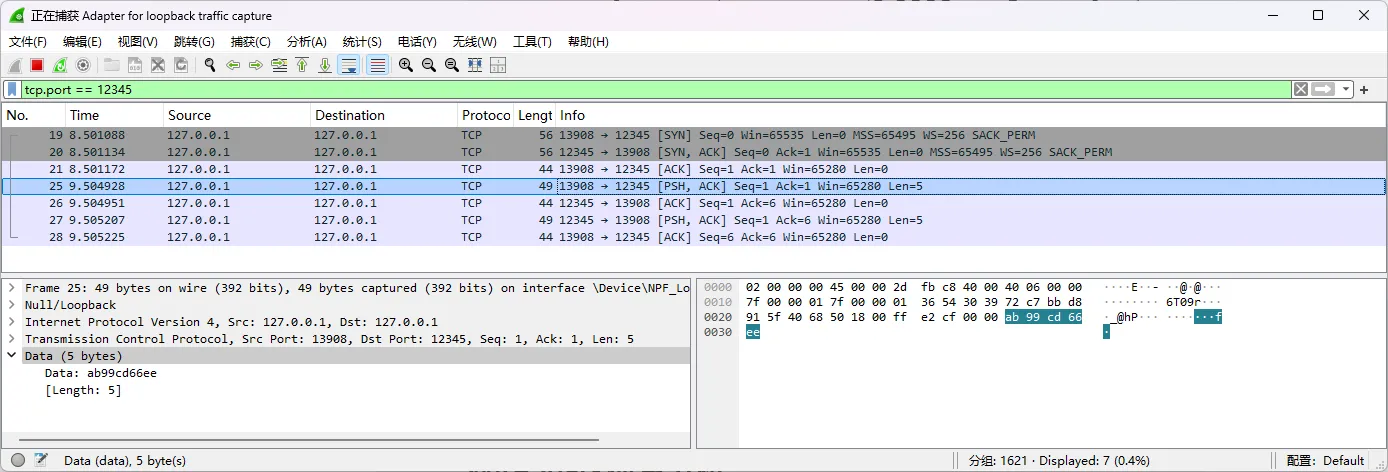

第四行13908→12345，在Data段可以看到客户端给服务端发送消息的具体内容，和代码中是一致的

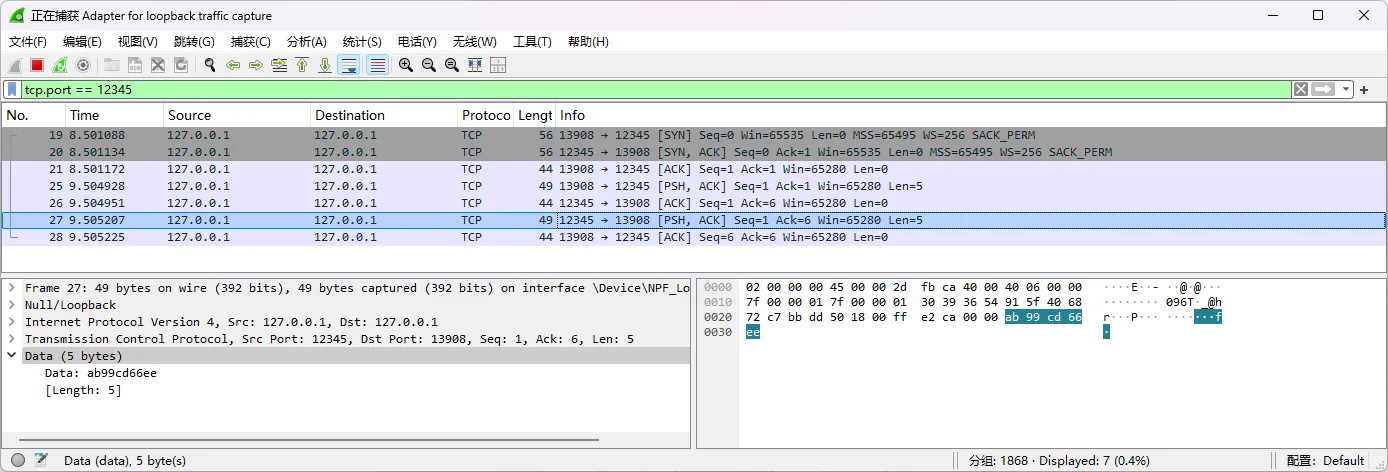

第六行12345→13908，在Data段同样可以看到服务端回复给客户端相同的内容，与预期一致

抓包标志位详细分析

在 Wireshark 抓包分析中，[PSH, ACK] 是 TCP 协议标志位（Flags）的组合，表示数据包的两种关键行为。以下是详细解释：

---

1. 标志位含义

• PSH (Push)
  • 发送方通知接收方立即将数据交给上层应用，而不是等待缓冲区填满。
  • 避免数据在 TCP 缓冲区中滞留，提高实时性（如交互式应用）。
• ACK (Acknowledgment)
  • 表示该数据包包含对已接收数据的确认（确认号有效）。
  • 绝大多数 TCP 数据包都会带有 ACK 标志。

---

2. [PSH, ACK] 的典型场景

• 实时数据传输

  例如：SSH 输入、HTTP 请求/响应、在线聊天消息等需要即时处理的场景。

  Client → Server: [PSH, ACK] "GET /index.html"
  Server → Client: [PSH, ACK] "HTTP/1.1 200 OK"


• 避免缓冲延迟

  当发送方希望接收方立即处理数据时（如用户敲击键盘后发送字符）。

---

3. 技术细节

• 数据流示例

  1. Client → Server [SYN]           # 建立连接
  2. Server → Client [SYN, ACK]
  3. Client → Server [ACK]
  4. Client → Server [PSH, ACK]      # 携带实际数据（如HTTP请求）
  5. Server → Client [PSH, ACK]      # 携带响应数据


• Wireshark 中的显示

  • 在包列表中以 [PSH, ACK] 标记。

  • 在包详情中可查看具体标志位：

    Transmission Control Protocol (TCP)Flags: 0x018 (PSH, ACK)...000.. = Reserved: Not set....1... = PSH: Push.....1.. = ACK: Acknowledgment


---

4. 常见问题

Q1: 为什么有些数据包没有 PSH？

• 如果数据量较小或无需立即处理，TCP 可能合并多个小包（Nagle 算法），延迟发送 PSH。

Q2: PSH 和 URG 的区别？

• PSH：要求正常数据立即上传给应用。
• URG：标记紧急数据（如中断信号），需配合紧急指针使用（现代应用较少使用）。

Q3: 如何过滤 [PSH, ACK] 包？

在 Wireshark 过滤栏输入：

tcp.flags.push == 1 and tcp.flags.ack == 1

---

5. 实际意义

• 网络调试：频繁出现 [PSH, ACK] 可能表明应用需要低延迟（如视频会议）。
• 性能优化：若发现 PSH 过多，可检查是否禁用 Nagle 算法（TCP_NODELAY）。

---

总结

行为	说明
PSH	催促接收方立即处理数据，避免缓冲延迟
ACK	确认已接收数据，保证可靠性
[PSH, ACK]	同时携带数据和确认信息，常见于需要实时响应的应用（如HTTP、SSH、DNS）

通过分析 [PSH, ACK] 包，可以深入理解应用的通信模式和性能特征。

当主机A向主机B发送一个**[PSH, ACK]数据包后，主机B通常会回复一个[ACK]（纯确认包），这是TCP协议的标准行为**

TCP协议通过**确认机制（ACK）**保证可靠传输，具体逻辑如下：

• [PSH, ACK]的作用：
  • PSH：要求接收方（B）立即将数据推送（Push）给上层应用（如HTTP服务）。
  • ACK：携带对之前数据的确认号（Acknowledge Number），表示"我已收到你之前的数据"。
• B的响应逻辑：
  • 当B收到**[PSH, ACK]**后，需要做两件事：
    1. 确认接收：通过**[ACK]**包告知A"数据已收到"（确认号 = A发送的序列号 + 数据长度）。
    2. 处理数据：将数据立即提交给应用层（如Web服务器处理HTTP请求）。

以HTTP请求为例：

A → B: [PSH, ACK] Seq=100, Ack=200, Len=50  # 携带HTTP请求数据
B → A: [ACK]      Seq=200, Ack=150           # 确认收到50字节（100+50=150）
B → A: [PSH, ACK] Seq=200, Ack=150, Len=80  # 携带HTTP响应数据
A → B: [ACK]      Seq=150, Ack=280           # 确认收到80字节（200+80=280）

如果B需要立即回复数据（如HTTP响应），可能会将**[ACK]和[PSH, ACK]**合并，直接回复：

A → B: [PSH, ACK] Seq=100, Ack=200, Len=50  # HTTP请求
B → A: [PSH, ACK] Seq=200, Ack=150, Len=80  # 同时确认请求+发送响应

此时不会单独出现纯**[ACK]**包

• 默认情况下，TCP会尝试延迟发送[ACK]（通常200ms），等待是否有数据需要一起发送（减少包数量）
• 如果B没有数据要回复，最终仍会单独发送**[ACK]**
