大数据之路：阿里巴巴大数据实践——离线数据开发

数据开发平台

统一计算平台

• MaxCompute：主要服务于海量数据的存储和计算 ，提供完善的数据导入方案， 以及多种经典的分布式计算模型，提供海量数据仓库的解决方案，能够更快速地解决用户的海量数据计算问题，有效降低企业成本，并保障数据安全。

• MaxCompute客户端：包括Web、SDK、CLT、IDE等形式完成 Project 管理、数据同步、任务调度、报表生成等常见操作。

• MaxCompute接入层：提供HTTP服务、Cache、负载均衡，实现用户认证和服务层面的访问控制。

• MaxCompute控制层：实现用户空间和对象的管理、命令的解析与执行逻辑、数据对象的访问控制与授权等功能。

  Worker：处理所有的RESTful 请求，包括用户空间（ Project ）管理操作、资源（ Resource） 管理操作、作业管理等；对于 SQL DML、MR 等需要启动 MapReduce 的作业，会生成 MaxCompute Instance 提交给 Scheduler 一步处理。

  Scheduler：负责MaxCompute Instance的调度和拆解，并向计算层的计算集群询问资源占用情况以进行流控。

  Executor：负责 MaxCompute Instance 的执行，向计算层的计算集群提交真正的计算任务。

• MaxCompute计算层：包括分布式文件系统（Pangu）、资源调度系统（Fuxi）、NameSpace服务、监控模块。

• MaxCompute元数据：主要包括用户空间元数据、 Table Partition Schema、ACL、Job 元数据、安全体系等。

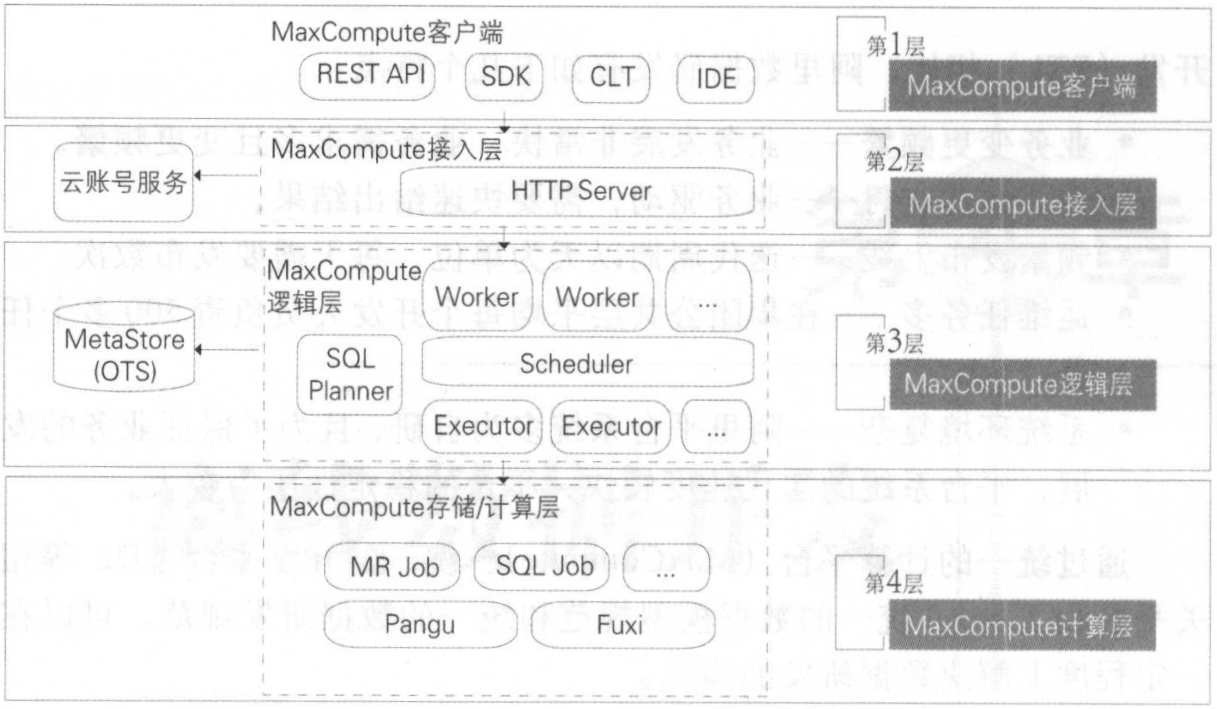

• MaxCompute架构


统一开放平台

• D2：集成任务开发、调试及发布，生产任务调度及大数据运维，数据权限申请及管理等功能的一站式数据开发平台。

• Dataworks：核心功能与D2一致，D2服务与阿里集团内部业务，Dataworks则为阿里云对外商业化大数据开发治理平台。

• SQLSCAN：在任务开发中用户编写的SQL质量差、性能低、不遵守规范等问题，总结成规范，通过系统及研发流程保障。

  代码规范类规则：表命名规范、生命周期设置、表注释等。

  代码质量类规则：调度参数使用检查、分母为 提醒、 NULL 值参与计算影响结果提醒、插入字段顺序错误等。

  代码性能类规则：分区裁剪失效、扫描大表提醒、重复计算检测等。

• DQC：主要关注数据质量， 通过配置数据质量校验规则，自动在数据处理任务过程中进行数据质量方面的监控。

  数据监控：监控数据质量并报警，其本身不对数据产出进行处理，需要报警接收人判断并决定如何处理。

  数据清洗：将不符合既定规则的数据清洗掉，以保证最终数据产出不含“脏数据”，数据清洗不会触发报警。

  监控规则：主键监控、表数据量及波动监控、重要字段的非空监控、重要枚举宇段的离散值监控、 指标值波动监控等。

任务调度系统

核心设计模型

• 调度引擎：根据任务节点属性及依赖关系进行实例化， 生成各类参数的实值，并生成调度树。
• 执行引擎：根据调度引擎生成的具体任务实例和配置信息，分配 CPU 内存、运行节点等资源，在任务对应的环境中运行代码。

任务状态机模型

• 预备阶段：WAITING_DEPENDENCY → READY → WAITING_RESOURCE

• 执行阶段：RUNNING（核心处理节点）

• 终态阶段：SUCCESS/KILLED/SUSPENDED

• 异常回路：FAILED ⇄ WAITING_RETRY

工作流状态机模型

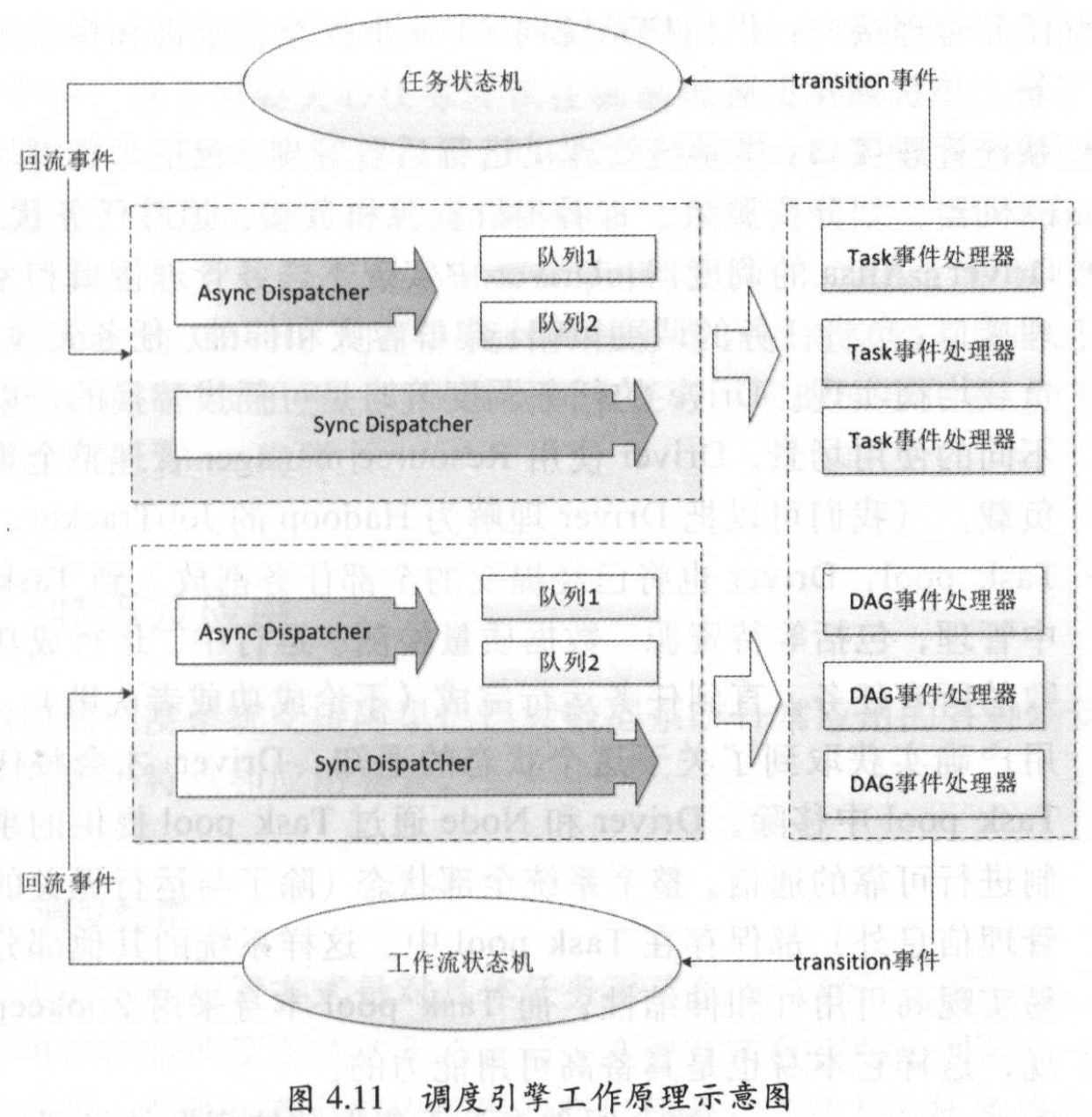

调度引擎工作原理

• Async Dispatcher：异步处理任务调度。
• Sync Dispatcher：同步处理任务调度。
• Task 事件处理器：任务事件处理器，与任务状态机交互。
• DAG 事件处理器：工作流事件处理器，与工作流状态机交互，一个DAG 事件处理器包含若干个 Task 事件处理器。

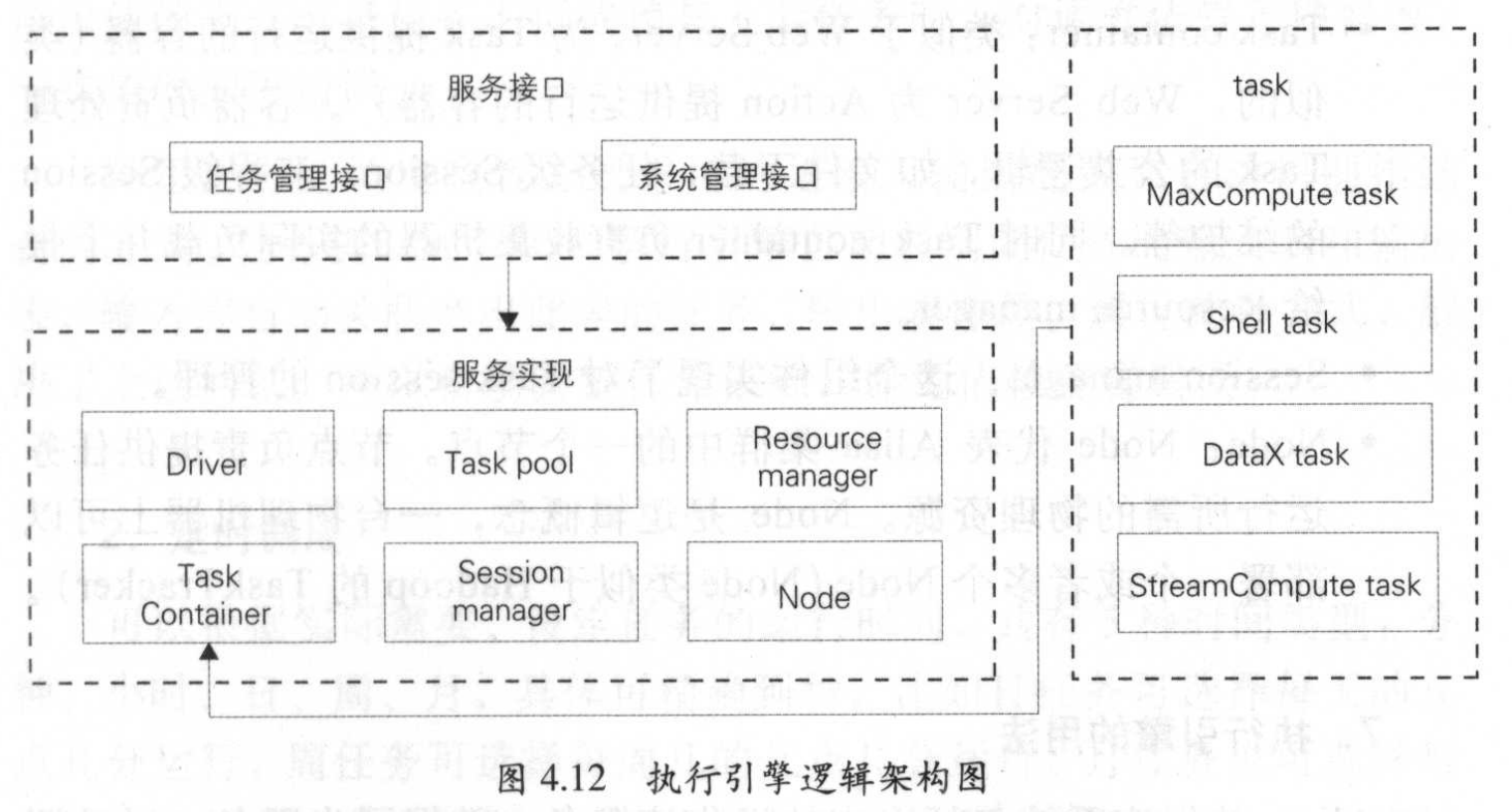

执行引擎工作原理

• 任务管理接口：供用户系统向 Alisa 中提交、查询和操作离线任 务，并获得异步通知。
• 系统管理接口：供系统管理员进行后台管理，包括为集群增加新 的机器、划分资源组、查看集群资源和负载、追踪任务状态等。
• Driver：中实现了任务管理接口和系统管理接口；负责任务的调度策略、集群容灾和伸缩、任务失效备援、 负载均衡实现。
• Task pool：已经提交的任务放入到 Task pool 中管理，包括等待资源、数据质量检测、运行中、运行成功和失败的所有任务。
• Resource manager：组件专注于集群整体资源的管理。
• Task container：容器负责处理 Task 的公共逻辑，如文件下载，任务级 Session 、流程级 Session 的维护等。
• Session manager ：组件实现了对 Task session 的管理。
• Node：Node节点负责提供任务运行所需的物理资源，Node 是逻辑概念， 一台物理机器上可部署一个或者多个 Node。


任务调度系统应用

• 调度配置：任务提交时， SQL 解析引擎自动识别此任务的输入表和输出 表，输入表自动关联产出此表的任务 ，输出表亦然。
• 定时调度：可以根据实际需要，设定任务的运行时间，共有5种时间类型：分钟、小时、日、周、月，具体可精确到秒。
• 周期调度：可按照小时、日等时间周期运行任务，与定时调度的区别是无须指定具体的开始运行时间。
• 手动运行：当生产环境数据修复或临时数据操作时，在开发环境中写好脚本后发布到生产环境，再通过手动触发运行。
• 基线管理：基于充分利用计算资源，保证重点业务数据优先产出，合理安排各类优先级任务的运行。
