深孔加工的方法及检测方法探究 —— 激光频率梳 3D 轮廓检测
引言
深孔加工（深径比＞5:1）在机械制造中应用广泛，其加工质量与检测精度直接影响零部件性能。深孔加工面临排屑难、散热差等挑战，传统检测方法在面对深径比大、精度要求高的深孔时存在局限。激光频率梳 3D 轮廓检测技术为深孔加工质量控制提供了创新解决方案。
深孔加工方法
枪钻加工
枪钻加工采用单刃外排屑结构，适用于深径比 30:1 以内的直孔加工。以 φ10-30mm 枪钻为例，在极压乳化液（浓度 8-10%）高压（3-5MPa）冷却下，切削速度 80-120m/min，进给量 0.05-0.1mm/r，可实现直线度≤0.1mm/100mm，表面粗糙度 Ra≤1.6μm。某柴油机缸体 φ20mm×600mm 深孔加工中，该方法效率较高，但存在刀具磨损快、排屑困难的问题。
BTA 深孔加工
BTA 深孔加工采用双刃内排屑钻头，适合深径比 25:1 的深孔。在矿物油基切削液（粘度 40-60cSt）高压（2-4MPa）循环条件下，切削速度 100-150m/min，进给量 0.1-0.2mm/r，加工 φ40mm×1500mm 润滑油孔时，孔壁粗糙度 Ra≤1.2μm，直线度≤0.08mm/100mm。此方法设备投入大，适用于大批量生产。
振动深孔加工
振动深孔加工在传统机床基础上叠加轴向振动（振幅 10-20μm，频率 20-50kHz），可加工深径比 40:1 的深孔。某邮轮柴油机 φ35mm×1200mm 深孔加工中，该工艺使切削力降低 30%，刀具寿命延长 2 倍，表面粗糙度 Ra≤1.0μm，直线度≤0.05mm/100mm，有效解决了颤振问题。
电火花加工
电火花加工利用脉冲放电蚀除材料，可加工深径比 20:1 的深孔。采用 φ0.1-1mm 钨电极，在去离子水中加工时，脉冲宽度 2-5μs，峰值电流 1-3A，能实现表面粗糙度 Ra≤0.4μm，但加工效率低，难以加工复杂形状深孔。
激光加工
激光加工采用皮秒激光（波长 1064nm，脉宽 50ps），可加工深径比 30:1 的发散孔。扫描速度 100-200mm/s，脉冲频率 50-100kHz 时，单孔加工耗时 45s，孔壁重铸层厚度≤10μm，但存在热影响区导致材料性能下降的问题。
深孔检测难点分析
结构与精度挑战
深孔直径和深度差异大，传统接触式检测如电感测微仪测杆长度有限，无法满足大深度检测需求，且接触力易导致薄壁孔变形。工业 CT 受穿透深度限制，超声波检测在深径比＞20:1 时误差显著增大。
功能关联性误差影响
深孔的圆度、直线度等精度指标要求严格，如船舶深孔圆度误差需≤0.05mm，直线度≤0.1mm/100mm，否则会影响系统正常运行。传统激光三角法在深孔检测中因光斑发散导致误差较大，无法满足高精度要求。
激光频率梳 3D 轮廓检测方法
检测系统集成
检测系统设计直径 5mm 光纤探头，内置 1550nm 光频梳激光模块（重复频率 500MHz，脉宽 50fs），配合伺服电机驱动二维扫描振镜（扫描角度 ±45°），轴向进给机构采用光栅尺定位（分辨率 1μm）。采用双波长互补技术，1550nm 用于常规测距，1064nm 穿透油污层，惯性测量单元实时补偿振动误差。
检测工艺实现
采用 “分段扫描 - 智能拼接” 策略，将深孔分段扫描，以 5mm/s 速度、200 点 /mm 密度扫描，局部缺陷区域精扫。利用深度学习点云去噪网络剔除干扰点，最小二乘法拟合孔壁中心线，计算直线度与圆度，生成偏差色谱图。
精度验证实验
对 φ30mm×1000mm 标准深孔重复测量 50 次，深度标准偏差 10μm，直径标准偏差 15μm，直线度测量误差≤0.03mm/100mm。与三坐标测量机比对吻合度 98.7%，可识别微小缺陷，在实际生产中显著提升深孔加工合格率。
制造与检测协同优化
加工 - 检测闭环控制
检测系统通过 Modbus 协议与加工机床实时交互数据，当直线度偏差超过设定值时，自动调整切削参数，提高加工合格率，缩短单孔加工时间。
复合检测工艺创新
提出 “激光频率梳粗测 - 超声波精测” 复合工艺，激光频率梳快速获取整体轮廓，超声波对关键区域精细检测，效率提升且精度满足标准要求。
技术挑战与发展方向
当前面临超大深径比孔底信号衰减、表面涂层影响测量稳定性等问题，未来需研发高功率光源、优化算法，并融合机器人技术实现智能化在役检测。
激光频率梳3D光学轮廓测量系统简介：
20世纪80年代，飞秒锁模激光器取得重要进展。2000年左右，美国J.Hall教授团队凭借自参考f-2f技术，成功实现载波包络相位稳定的钛宝石锁模激光器，标志着飞秒光学频率梳正式诞生。2005年，Theodor.W.Hänsch（德国马克斯普朗克量子光学研究所）与John.L.Hall（美国国家标准和技术研究所）因在该领域的卓越贡献，共同荣获诺贝尔物理学奖。

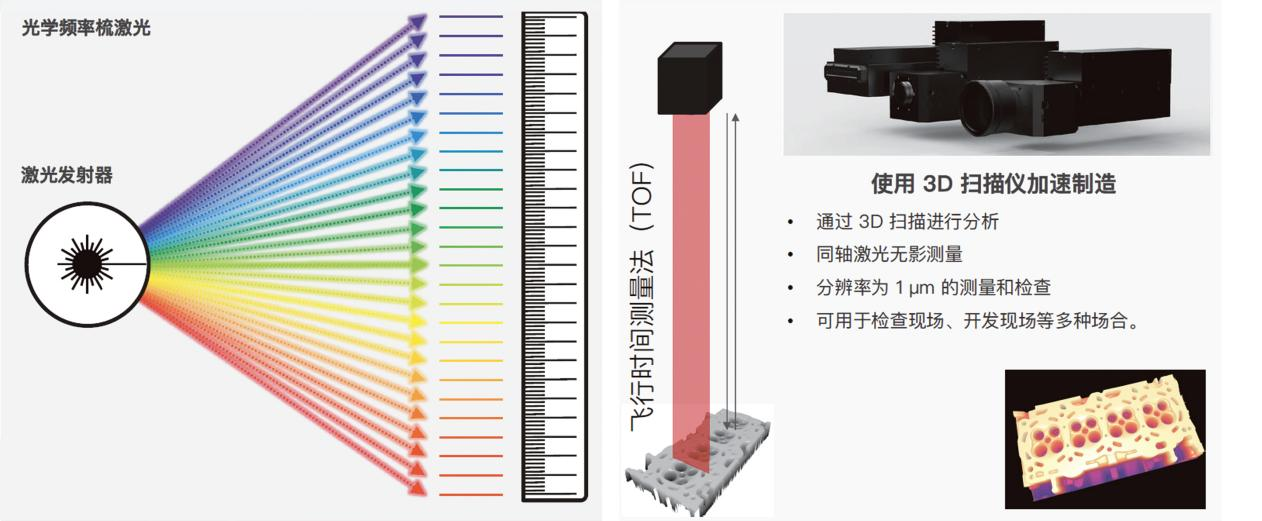

系统基于激光频率梳原理，采用500kHz高频激光脉冲飞行测距技术，打破传统光学遮挡限制，专为深孔、凹槽等复杂大型结构件测量而生。在1m超长工作距离下，仍能保持微米级精度，革新自动化检测技术。
核心技术优势

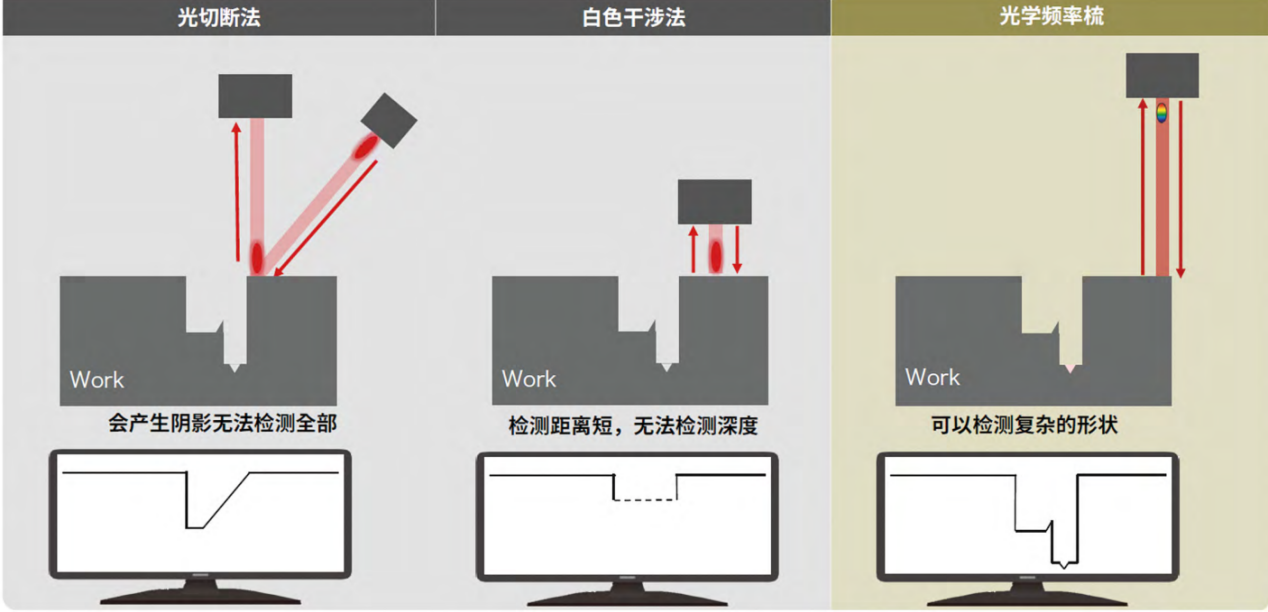

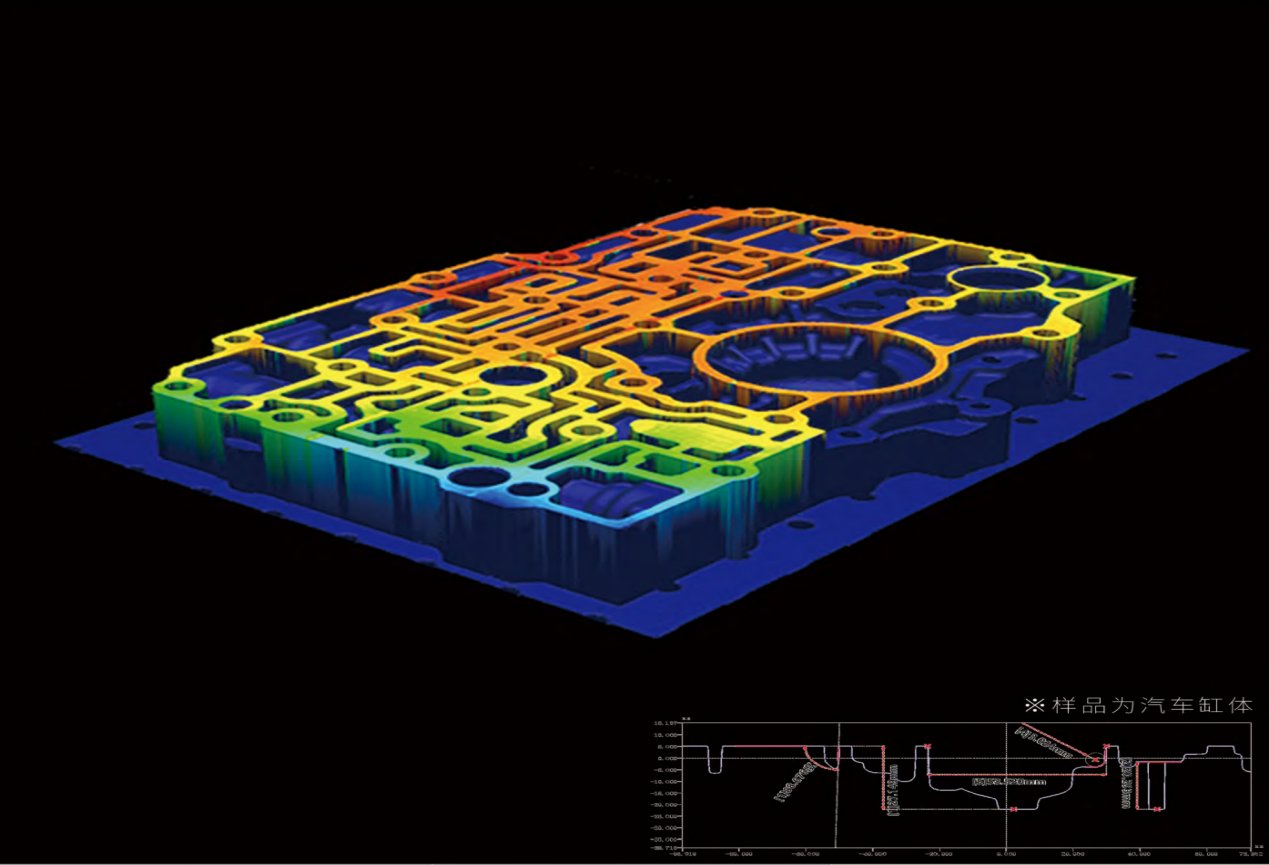

①同轴落射测距：独特扫描方式攻克光学“遮挡”难题，适用于纵横沟壑的阀体油路板等复杂结构；
（以上为新启航实测样品数据结果）

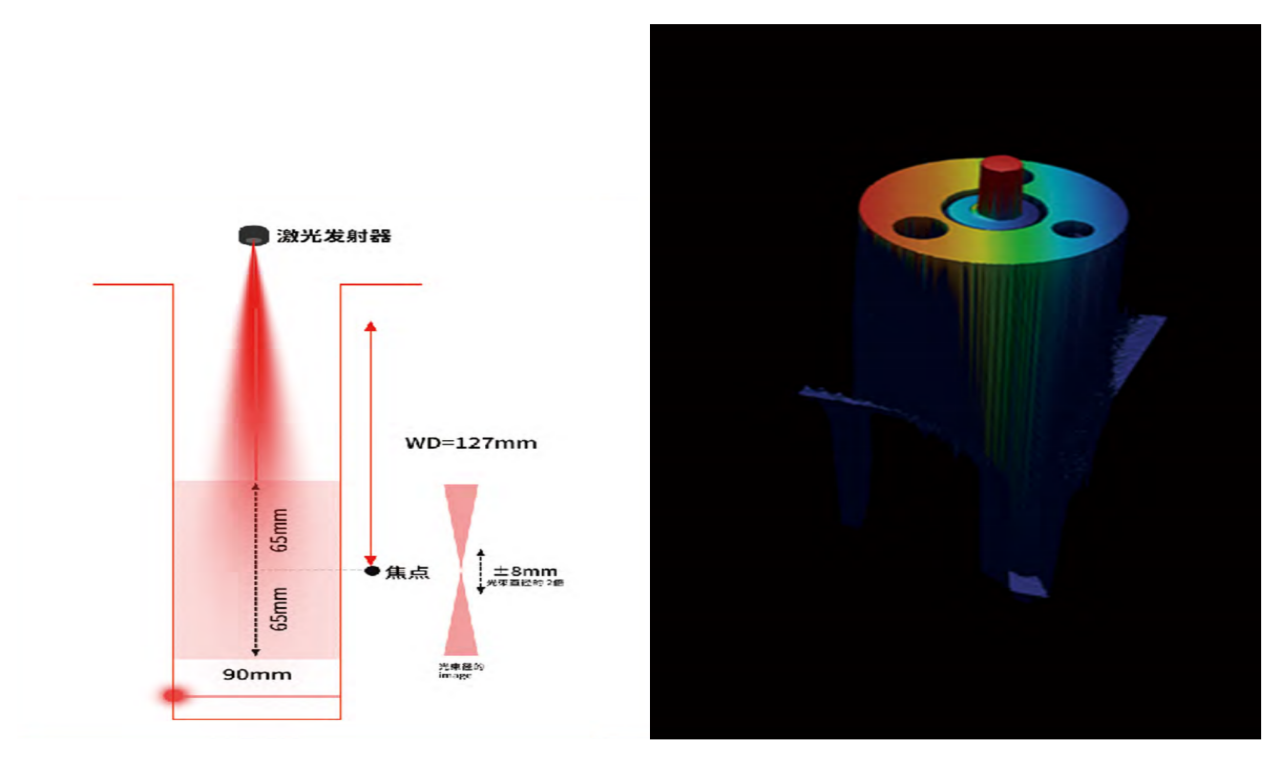

②高精度大纵深：以±2μm精度实现最大130mm高度/深度扫描成像；
（以上为新启航实测样品数据结果）

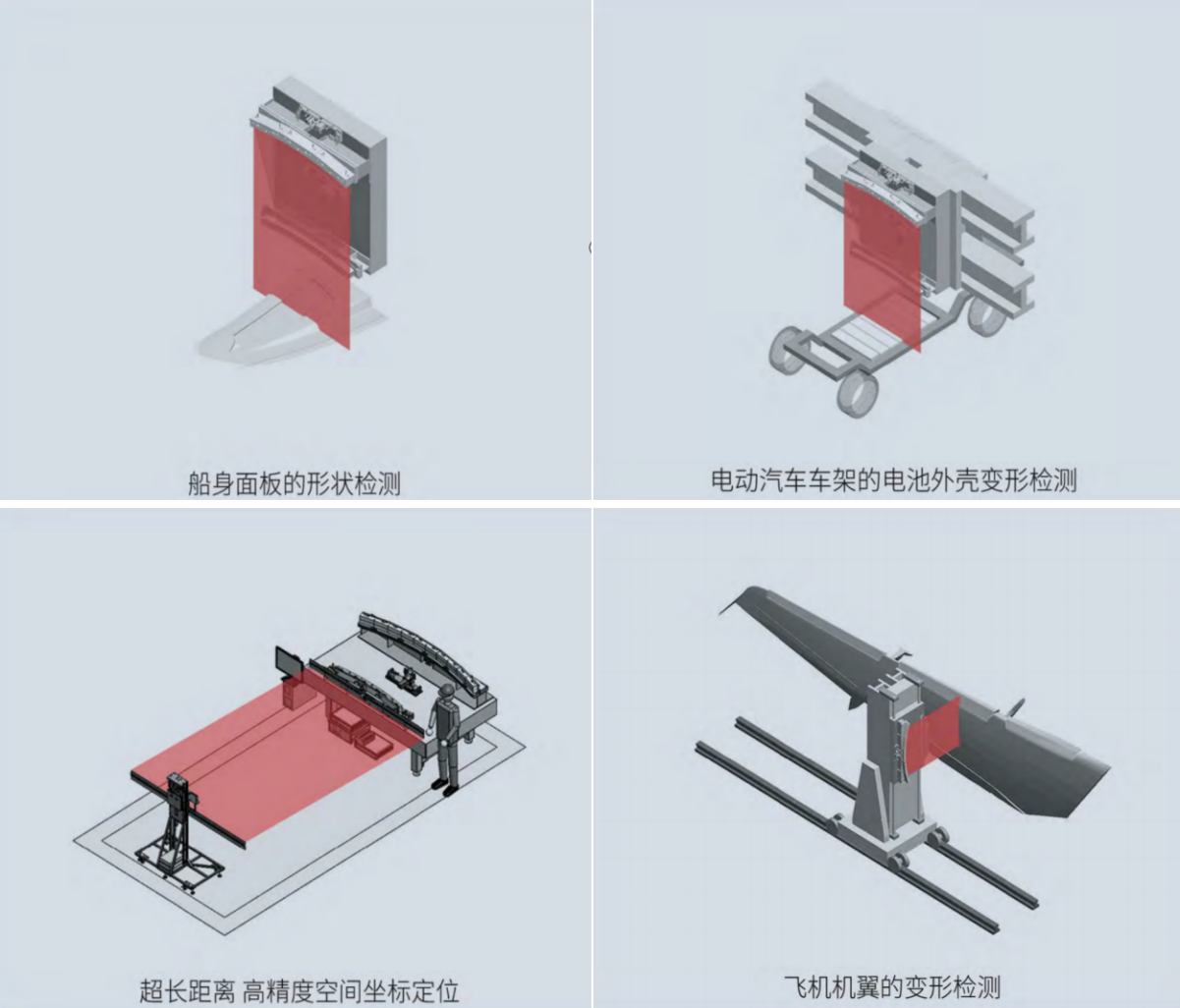

③多镜头大视野：支持组合配置，轻松覆盖数十米范围的检测需求。
（以上为新启航实测样品数据结果）
