概述

Modbus是一种串行通信协议，顾名思义，它是一个Bus，即总线协议，是一种广泛应用于工业控制领域的通信协议。它支持多种传输方式：

• Modbus RTU (二进制格式，常用于串口通信)

• Modbus ASCII (ASCII字符格式)

• Modbus TCP (基于以太网的实现)

以上三种协议，一个设备只会有一种协议，如果你的设备使用的是Modbus-RTU，只需查看以下对应部分，一般来说大部分的设备都是Modbus-RTU协议的。

Modbus采用的是主从架构：

• 主站(Master)：发起通信请求的设备（通常是PC、HMI或主控制器）

• 从站(Slave)：响应请求的设备（PLC、传感器、执行器等）

• 一个网络上可以有1个主站和最多247个从站（Modbus RTU/ASCII）

Modbus 通信方式由主站发起，从站不会主动发送数据，采取一问一答，主站发送请求，从站返回响应，且无连接，每次通信都是独立的，没有持久连接概念。

帧结构

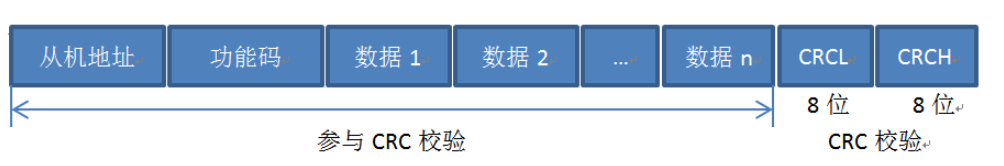

在Modbus RTU中，一个典型的应用就是RS-485串行网络，其帧结构为：

数据以二进制形式发送，每个字节包含 8 位信息，使用循环冗余校验（CRC-16）确保数据完整性。

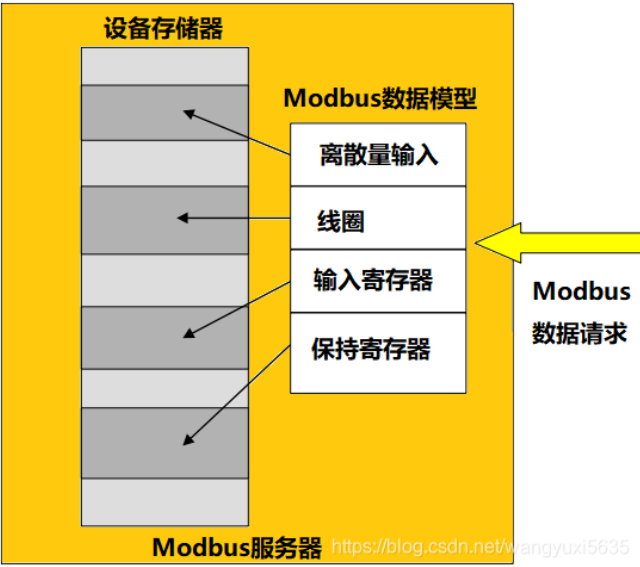

Modbus 协议通过 “数据区域” 管理设备的数字量（开关）和模拟量（数值），线圈、离散输入、保持寄存器、输入寄存器 是四大核心数据区域。

 Modbus 的 “功能码” 本质就是 “操作这些区域的指令”。

1. 线圈（Coil）

核心本质：

模拟 物理继电器的触点状态（只有 开（1/ON） 或 关（0/OFF） 两种状态），属于 数字量输出区域。通常控制外部设备的开关状态（如继电器吸合 / 断开、指示灯亮灭），支持 读（功能码 01） 和 写（功能码 05、0F）。

可以把线圈想象成 “可远程控制的继电器”：

• 主站用 写线圈（05/0F） 发送 “闭合 / 断开” 指令；
• 主站用 读线圈（01） 查询继电器当前是否闭合。

2. 离散输入（Discrete Input）

核心本质：

模拟 物理开关或传感器的输入状态，属于 数字量输入区域。仅支持读（功能码 02）（因为状态由外部硬件决定，主站无法修改）。通常用于读取外部设备的状态（如按钮是否按下、光电开关是否检测到物体）。

可以把离散输入想象成 “传感器的状态反馈”：

• 主站只能用 读离散输入（02） 查询 “按钮是否按下”，但无法通过 Modbus 主动改变按钮状态（因为按钮是物理输入）。

3. 保持寄存器（Holding Register）

核心本质：

存储 16 位整数（或组合成 32 位、浮点数），属于 可读写的模拟量 / 参数区域。支持 读（功能码 03） 和 写（功能码 06、10）。通常用于存储设备的 设定参数（如 PID 控制器的目标值、变频器的频率设定）以及存储设备的 模拟量输出（如电压、电流的设定值）。

可以把保持寄存器想象成 “设备的配置文件”：

• 主站用 写寄存器（06/10） 修改设备参数（如把变频器频率设为 50Hz）；
• 主站用 读寄存器（03） 查询当前设定值（如确认频率是否成功设为 50Hz）。

4. 输入寄存器（Input Register）

核心本质：

存储 16 位整数，属于 只读的模拟量输入区域。仅支持读（功能码 04）（因为数据由设备内部采集，主站无法修改）。通常用于读取设备的 实时测量值（如温度传感器的读数、电流互感器的采样值）。

可以把输入寄存器想象成 “设备的仪表盘”：

• 主站只能用 读输入寄存器（04） 查询 “当前温度是多少”，但无法通过 Modbus 直接修改传感器的测量值（因为值由传感器硬件决定）。

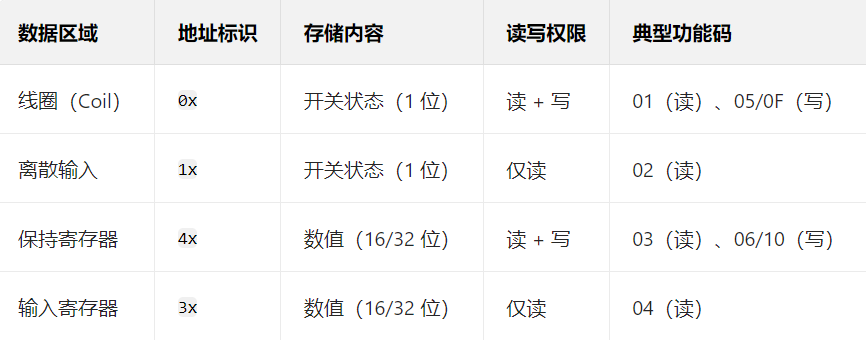

总结：

1. 为什么需要区分这四种区域？

• 隔离安全：将控制命令（线圈）与监控数据（输入寄存器）分离，避免误操作。
• 优化性能：位操作（线圈 / 离散输入）按位存储，节省带宽；字操作（寄存器）按字节存储，适合数值处理。
• 功能分工：只读区域（离散输入 / 输入寄存器）用于实时反馈，可写区域（线圈 / 保持寄存器）用于配置控制。

2. 如何在实际项目中选择？

• 控制输出（如继电器、电磁阀）→ 线圈（功能码 05/0F）。
• 状态输入（如按钮、传感器）→ 离散输入（功能码 02）。
• 参数配置（如温度设定、PID 参数）→ 保持寄存器（功能码 06/10）。
• 数据采集（如温度测量、电流值）→ 输入寄存器（功能码 04）。

数据结构

一、位操作（线圈、离散输入，1 位数据）

1. 读线圈状态（功能码 0x01）

作用：读取从机的 线圈（0x 区，可读写的开关量） 状态（1=ON，0=OFF）。

主机请求帧结构：

字段	字节数	含义	示例（读从机 1 的 0x0013 开始的 27 个线圈）
从机地址	1	目标从机地址（如 0x01）	01
功能码	1	0x01	01
起始地址高字节	1	线圈起始地址的高 8 位（大端序）	00（对应地址 0x0013 的高字节）
起始地址低字节	1	线圈起始地址的低 8 位（大端序）	13（对应地址 0x0013 的低字节）
数量高字节	1	读取线圈数量的高 8 位（大端序）	00（27 个线圈的高字节 0x001B）
数量低字节	1	读取线圈数量的低 8 位（大端序）	1B（27 个线圈的低字节 0x001B）
CRC 低字节	1	CRC 校验的低字节（小端序）	8D（计算结果）
CRC 高字节	1	CRC 校验的高字节（小端序）	C4（计算结果）
示例请求帧：01 01 00 13 00 1B 8D C4

从机响应帧结构：

字段	字节数	含义	示例（返回 27 个线圈状态：0xCD 0x6B 0xB2 0x05）
从机地址	1	自身地址（如 0x01）	01
功能码	1	0x01（与请求一致）	01
数据长度	1	线圈状态的字节数（ceil(数量/8)）	04（27 个线圈 → 4 字节：27÷8=3.375，向上取整为 4）
线圈状态字节	n	每 8 位代表 8 个线圈（低位对应低地址）	CD 6B B2 05（27 个线圈的二进制状态打包）
CRC 低字节	1	CRC 校验的低字节（小端序）	xx（计算结果）
CRC 高字节	1	CRC 校验的高字节（小端序）	xx（计算结果）
示例响应帧：01 01 04 CD 6B B2 05 xx xx

2. 读离散输入（功能码 0x02）

作用：读取从机的 离散输入（1x 区，只读的开关量，如传感器输入） 状态。

帧结构：

• 主机请求：与 “读线圈” 完全一致（仅功能码改为 0x02）。
• 从机响应：与 “读线圈” 完全一致（数据域为离散输入的状态）。

3. 写单个线圈（功能码 0x05）

作用：将从机的 单个线圈 置为 ON（0xFF00）或 OFF（0x0000）。

主机请求帧（从机响应与请求完全一致，回显确认）：

字段	字节数	含义	示例（将从机 1 的 0x001A 线圈置为 ON）
从机地址	1	目标从机地址（如 0x01）	01
功能码	1	0x05	05
线圈地址高字节	1	线圈地址的高 8 位（大端序）	00（对应地址 0x001A 的高字节）
线圈地址低字节	1	线圈地址的低 8 位（大端序）	1A（对应地址 0x001A 的低字节）
写入值高字节	1	0xFF（ON）或 0x00（OFF）	FF（ON）
写入值低字节	1	0x00（固定，与高字节配合）	00
CRC 低字节	1	CRC 校验的低字节（小端序）	AD（计算结果）
CRC 高字节	1	CRC 校验的高字节（小端序）	FD（计算结果）
示例请求 / 响应帧：01 05 00 1A FF 00 AD FD

4. 写多个线圈（功能码 0x0F）

作用：批量设置从机的 多个线圈 状态。

主机请求帧结构：

字段	字节数	含义	示例（将从机 1 的 0x0000~0x0003 线圈置为 ON、OFF、ON、OFF）
从机地址	1	目标从机地址（如 0x01）	01
功能码	1	0x0F	0F
起始地址高字节	1	线圈起始地址的高 8 位（大端序）	00（对应地址 0x0000 的高字节）
起始地址低字节	1	线圈起始地址的低 8 位（大端序）	00（对应地址 0x0000 的低字节）
数量高字节	1	线圈数量的高 8 位（大端序）	00（4 个线圈的高字节 0x0004）
数量低字节	1	线圈数量的低 8 位（大端序）	04（4 个线圈的低字节 0x0004）
数据长度	1	线圈状态的字节数（ceil(数量/8)）	01（4 个线圈 → 1 字节：4÷8=0.5，向上取整为 1）
线圈状态字节	n	每 8 位代表 8 个线圈（低位对应低地址）	55（二进制 01010101，对应 4 个线圈：ON、OFF、ON、OFF）
CRC 低字节	1	CRC 校验的低字节（小端序）	xx（计算结果）
CRC 高字节	1	CRC 校验的高字节（小端序）	xx（计算结果）
示例请求帧：01 0F 00 00 00 04 01 55 xx xx

从机响应帧结构：

字段	字节数	含义	示例（确认写入 4 个线圈）
从机地址	1	自身地址（如 0x01）	01
功能码	1	0x0F（与请求一致）	0F
起始地址高字节	1	线圈起始地址的高 8 位（大端序）	00
起始地址低字节	1	线圈起始地址的低 8 位（大端序）	00
数量高字节	1	线圈数量的高 8 位（大端序）	00
数量低字节	1	线圈数量的低 8 位（大端序）	04
CRC 低字节	1	CRC 校验的低字节（小端序）	xx
CRC 高字节	1	CRC 校验的高字节（小端序）	xx
示例响应帧：01 0F 00 00 00 04 xx xx

二、字操作（保持寄存器、输入寄存器，16 位数据）

1. 读保持寄存器（功能码 0x03）

作用：读取从机的 保持寄存器（4x 区，可读写的模拟量 / 参数） 值（16 位整数，可组合为 32 位、浮点数）。

主机请求帧结构：

字段	字节数	含义	示例（读从机 1 的 0x006B 开始的 2 个寄存器）
从机地址	1	目标从机地址（如 0x01）	01
功能码	1	0x03	03
起始地址高字节	1	寄存器起始地址的高 8 位（大端序）	00（对应地址 0x006B 的高字节）
起始地址低字节	1	寄存器起始地址的低 8 位（大端序）	6B（对应地址 0x006B 的低字节）
数量高字节	1	读取寄存器数量的高 8 位（大端序）	00（2 个寄存器的高字节 0x0002）
数量低字节	1	读取寄存器数量的低 8 位（大端序）	02（2 个寄存器的低字节 0x0002）
CRC 低字节	1	CRC 校验的低字节（小端序）	B5（计算结果）
CRC 高字节	1	CRC 校验的高字节（小端序）	D7（计算结果）
示例请求帧：01 03 00 6B 00 02 B5 D7

从机响应帧结构：

字段	字节数	含义	示例（返回 2 个寄存器值：0x00C8、0x012C）
从机地址	1	自身地址（如 0x01）	01
功能码	1	0x03（与请求一致）	03
数据长度	1	寄存器值的总字节数（数量×2）	04（2 个寄存器 → 2×2=4 字节）
寄存器值高字节	1	第一个寄存器的高 8 位（大端序）	00（0x00C8 的高字节）
寄存器值低字节	1	第一个寄存器的低 8 位（大端序）	C8（0x00C8 的低字节）
寄存器值高字节	1	第二个寄存器的高 8 位（大端序）	01（0x012C 的高字节）
寄存器值低字节	1	第二个寄存器的低 8 位（大端序）	2C（0x012C 的低字节）
CRC 低字节	1	CRC 校验的低字节（小端序）	7B（计算结果）
CRC 高字节	1	CRC 校验的高字节（小端序）	80（计算结果）
示例响应帧：01 03 04 00 C8 01 2C 7B 80

2. 读输入寄存器（功能码 0x04）

作用：读取从机的 输入寄存器（3x 区，只读的模拟量输入，如传感器数据） 值。

帧结构：

• 主机请求：与 “读保持寄存器” 完全一致（仅功能码改为 0x04）。
• 从机响应：与 “读保持寄存器” 完全一致（数据域为输入寄存器的值）。

3. 写单个保持寄存器（功能码 0x06）

作用：向从机的 单个保持寄存器 写入 16 位数据（如参数设定值）。

主机请求帧（从机响应与请求完全一致，回显确认）：

字段	字节数	含义	示例（将从机 1 的 0x0010 寄存器设为 0x0300）
从机地址	1	目标从机地址（如 0x01）	01
功能码	1	0x06	06
寄存器地址高字节	1	寄存器地址的高 8 位（大端序）	00（对应地址 0x0010 的高字节）
寄存器地址低字节	1	寄存器地址的低 8 位（大端序）	10（对应地址 0x0010 的低字节）
写入值高字节	1	写入值的高 8 位（大端序）	03（0x0300 的高字节）
写入值低字节	1	写入值的低 8 位（大端序）	00（0x0300 的低字节）
CRC 低字节	1	CRC 校验的低字节（小端序）	88（计算结果）
CRC 高字节	1	CRC 校验的高字节（小端序）	FF（计算结果）
示例请求 / 响应帧：01 06 00 10 03 00 88 FF

4. 写多个保持寄存器（功能码 0x10）

作用：批量向从机的 多个保持寄存器 写入 16 位数据（如批量参数配置）。

主机请求帧结构：

字段	字节数	含义	示例（将从机 1 的 0x0000~0x0001 寄存器设为 0x0001、0x0001）
从机地址	1	目标从机地址（如 0x01）	01
功能码	1	0x10	10
起始地址高字节	1	寄存器起始地址的高 8 位（大端序）	00（对应地址 0x0000 的高字节）
起始地址低字节	1	寄存器起始地址的低 8 位（大端序）	00（对应地址 0x0000 的低字节）
数量高字节	1	寄存器数量的高 8 位（大端序）	00（2 个寄存器的高字节 0x0002）
数量低字节	1	寄存器数量的低 8 位（大端序）	02（2 个寄存器的低字节 0x0002）
数据长度	1	数据总字节数（数量×2）	04（2 个寄存器 → 2×2=4 字节）
寄存器值 1 高字节	1	第一个寄存器值的高 8 位（大端序）	00（0x0001 的高字节）
寄存器值 1 低字节	1	第一个寄存器值的低 8 位（大端序）	01（0x0001 的低字节）
寄存器值 2 高字节	1	第二个寄存器值的高 8 位（大端序）	00（0x0001 的高字节）
寄存器值 2 低字节	1	第二个寄存器值的低 8 位（大端序）	01（0x0001 的低字节）
CRC 低字节	1	CRC 校验的低字节（小端序）	63（计算结果）
CRC 高字节	1	CRC 校验的高字节（小端序）	AF（计算结果）
示例请求帧：01 10 00 00 00 02 04 00 01 00 01 63 AF

从机响应帧结构：

字段	字节数	含义	示例（确认写入 2 个寄存器）
从机地址	1	自身地址（如 0x01）	01
功能码	1	0x10（与请求一致）	10
起始地址高字节	1	寄存器起始地址的高 8 位（大端序）	00
起始地址低字节	1	寄存器起始地址的低 8 位（大端序）	00
数量高字节	1	寄存器数量的高 8 位（大端序）	00
数量低字节	1	寄存器数量的低 8 位（大端序）	02
CRC 低字节	1	CRC 校验的低字节（小端序）	41
CRC 高字节	1	CRC 校验的高字节（小端序）	C8
示例响应帧：01 10 00 00 00 02 41 C8

三、异常响应（通用规则）

当从机无法执行请求时，返回 异常帧：

• 功能码：原功能码 最高位设为 1（如 0x03 → 0x83）。
• 异常码：1 字节，解释错误原因（如 0x02 表示 “非法数据地址”）。

示例：主站发 0x03 读不存在的寄存器，从机响应：
01 83 02 xx xx（0x83 是异常功能码，0x02 是 “非法地址” 异常码）。

C/C++实现

第三方库采用最流行的开源Modbus库：libmodbus.(vcpkg集成)

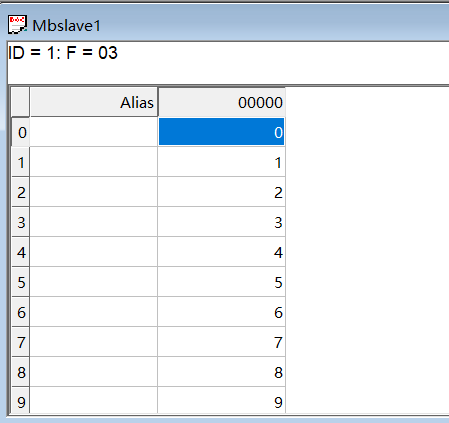

从机模拟工具采用Modbus Slave连接本机：

由于 Modbus RTU 通常基于串口（常见 RS-485、RS-232 ）进行通信，需要确保主设备具备串口接口。所以当前用Modbus TCP演示。

代码：

#include <stdio.h>
#include <stdlib.h>
#include <modbus.h>  // libmodbus 头文件#define SLAVE_ID     1       // 从站ID（界面显示 ID=1）
#define START_ADDR   0       // 起始地址（Alias 0 对应 Modbus 地址 0）
#define READ_COUNT   10      // 读取数量（Alias 0~9，共10个寄存器）
#define WRITE_ADDR   0       // 写入地址（Alias 0）
#define WRITE_VALUE  100     // 写入值（示例：100）int main() {modbus_t *ctx = NULL;     // Modbus 上下文uint16_t regs[READ_COUNT] = {0};  // 存储读取的寄存器值，16 位无符号整数int rc = -1;              // 操作返回值// ---------------------- 1. 创建 Modbus TCP 上下文 ----------------------ctx = modbus_new_tcp("127.0.0.1", 502);  // IP:127.0.0.1，端口:502if (ctx == NULL) {fprintf(stderr, "Error: 无法创建 Modbus 上下文！\n%s\n", modbus_strerror(errno));return -1;}// ---------------------- 2. 设置从站 ID ----------------------modbus_set_slave(ctx, SLAVE_ID);  // 匹配模拟设备的 ID=1// ---------------------- 3. 连接到模拟设备 ----------------------if (modbus_connect(ctx) == -1) {fprintf(stderr, "Error: 连接失败！\n%s\n", modbus_strerror(errno));modbus_free(ctx);  // 释放资源return -1;}printf("✅ 成功连接到 Modbus 从站（ID=%d）\n", SLAVE_ID);// ---------------------- 4. 读取保持寄存器（功能码 0x03） ----------------------rc = modbus_read_registers(ctx, START_ADDR, READ_COUNT, regs);if (rc == -1) {fprintf(stderr, "Error: 读取失败！\n%s\n", modbus_strerror(errno));} else {printf("📖 读取 %d 个寄存器（Alias 0~%d）：\n", rc, READ_COUNT-1);for (int i = 0; i < rc; i++) {printf("  Alias %d: %d\n", i, regs[i]);}}// ---------------------- 5. 写入单个保持寄存器（功能码 0x06） ----------------------rc = modbus_write_register(ctx, WRITE_ADDR, WRITE_VALUE);if (rc == -1) {fprintf(stderr, "Error: 写入失败！\n%s\n", modbus_strerror(errno));} else {printf("📝 成功写入 Alias %d：值 = %d\n", WRITE_ADDR, WRITE_VALUE);}// ---------------------- 6. 写入多个保持寄存器（功能码 0x10） ----------------------uint16_t values[READ_COUNT-1];  // 定义要写入的多个值for (int i = 0; i < READ_COUNT-1; i++) {values[i] = WRITE_VALUE + i + 1;  // 生成递增的值：101, 102, ..., 109}rc = modbus_write_registers(ctx, START_ADDR+1, READ_COUNT-1, values);if (rc == -1) {fprintf(stderr, "Error: 写入失败！\n%s\n", modbus_strerror(errno));} else {printf("📝 成功写入 %d 个寄存器（Alias %d~%d）：\n", rc, START_ADDR+1, START_ADDR + READ_COUNT-1);for (int i = 0; i < rc; i++) {printf("  Alias %d: %d\n", START_ADDR + 1 + i, values[i]);}}// ---------------------- 7. 验证写入结果 ----------------------rc = modbus_read_registers(ctx, START_ADDR, READ_COUNT, regs);if (rc == -1) {fprintf(stderr, "Error: 读取验证失败！\n%s\n", modbus_strerror(errno));} else {printf("🔍 验证结果：\n");for (int i = 0; i < rc; i++) {printf("  Alias %d: %d\n", i, regs[i]);}}// ---------------------- 8. 关闭连接并释放资源 ----------------------modbus_close(ctx);modbus_free(ctx);printf("🔌 连接已关闭\n");return 0;
}

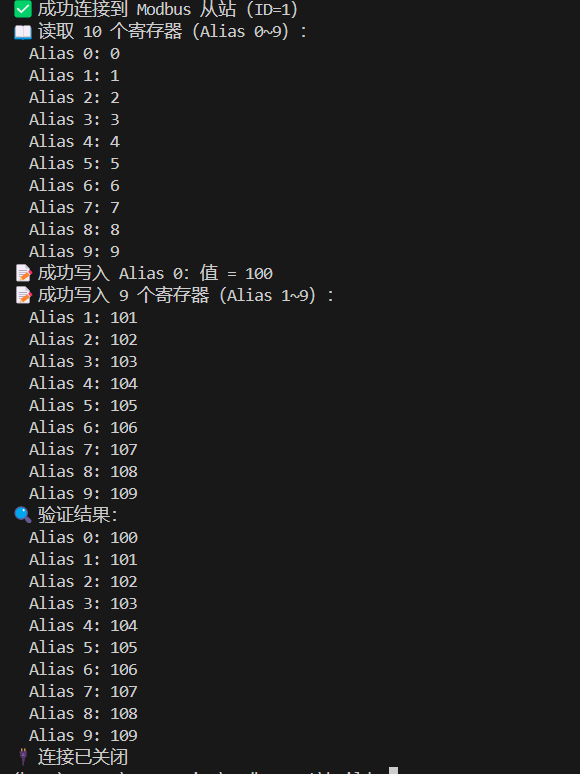

运行结果：

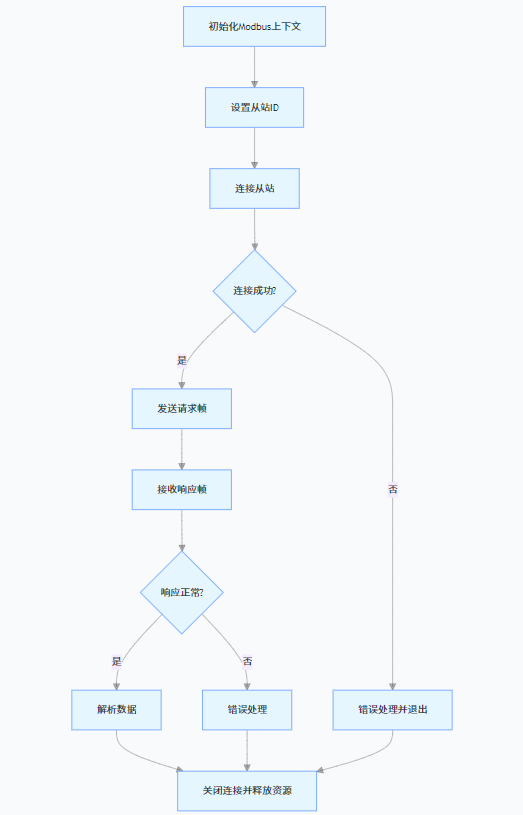

流程总结：



🦊🦊🦊.
