OpenVela之网络驱动适配指南

在嵌入式系统开发中，网络功能的实现往往是核心环节之一。OpenVela 作为一款轻量级嵌入式操作系统，提供了一套简洁高效的网络驱动框架，帮助开发者快速完成网络设备的适配工作。本文将基于 OpenVela 官方文档，详细解读网络驱动的适配流程、核心接口与实现方法，为开发者提供从配置到调试的全流程指导。

一、OpenVela 网络驱动框架简介

OpenVela 内置了轻量级 TCP/IP 协议栈，并采用 “上下分层” 的驱动架构设计，极大简化了厂商的适配工作：

• 上半部分（Upper Half）：由系统提供通用实现，包含协议栈核心逻辑、数据流转控制等，无需开发者关注；
• 下半部分（Lower Half）：需要厂商根据硬件特性实现，主要负责硬件交互（如数据包收发、设备启停等）。

通过这种设计，开发者只需聚焦于硬件相关的驱动逻辑，即可让设备具备联网能力，大幅降低了适配门槛。

二、核心配置说明

在进行驱动开发前，需通过 Kconfig 工具完成网络功能的基础配置。主要分为协议栈配置和驱动配置两类，开发者可根据硬件支持的功能按需启用。

1. 网络协议栈配置

/* 网络协议栈核心配置，根据硬件支持的协议选择启用 */
CONFIG_NET              // 启用网络功能
CONFIG_NET_TCP          // 启用TCP协议
CONFIG_NET_UDP          // 启用UDP协议
CONFIG_NET_ICMP         // 启用ICMP协议（用于ping等功能）
CONFIG_NET_IPv4         // 启用IPv4支持
CONFIG_NET_IPv6         // 启用IPv6支持（可选）
CONFIG_NET_ETHERNET     // 启用以太网支持（有线网络必备）
CONFIG_NET_ROUTE        // 启用路由功能（多网段场景需启用）

2. 驱动功能配置

/* 驱动功能配置，网络设备必选 */
CONFIG_NETDEVICES       // 启用网络设备支持
CONFIG_NETDEV_IOCTL     // 启用IO控制接口（用于设备管理命令）
CONFIG_NETDEV_WIRELESS_HANDLER  // 启用无线网卡处理逻辑（无线设备需启用）

配置完成后，系统会根据选项编译对应的模块，减少不必要的资源占用。

三、数据收发流程解析

网络驱动的核心功能是实现数据包的收发，OpenVela 定义了清晰的流程规范：

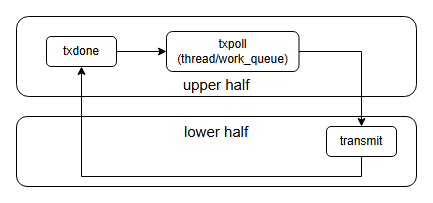

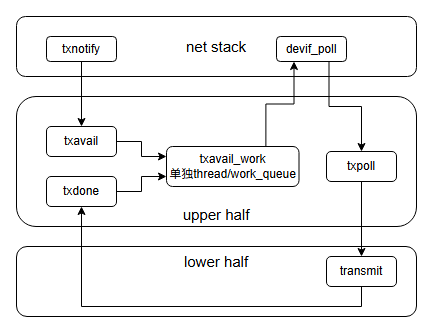

1. 发送流程

1. 上层协议栈调用驱动的 transmit 接口，传递待发送的数据包（netpkt_t 类型）；
2. 驱动将数据包通过硬件接口发送到物理网络；
3. 发送完成后，驱动调用 netpkt_free 释放缓冲区，并通过 netdev_lower_txdone 通知上层发送完成，恢复发送配额。

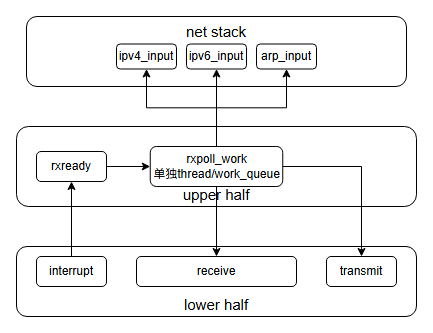

2. 接收流程

1. 硬件接收到数据包后，触发中断或轮询机制；
2. 驱动通过 receive 接口从硬件读取数据，封装为 netpkt_t 结构；
3. 调用 netdev_lower_rxready 通知上层读取数据包，完成接收。

四、驱动适配核心接口

OpenVela 的驱动适配接口定义在 nuttx/net/netdev_lowerhalf.h 中，主要包含设备操作接口、无线扩展接口及数据包操作接口，开发者需根据硬件特性实现这些接口。

1. 基础设备操作接口（struct netdev_ops_s）

该结构体定义了网络设备的核心操作，包含设备启停、数据收发等必选接口：

struct netdev_ops_s
{CODE int (*ifup)(FAR struct netdev_lowerhalf_s *dev);CODE int (*ifdown)(FAR struct netdev_lowerhalf_s *dev);CODE int (*transmit)(FAR struct netdev_lowerhalf_s *dev, FAR netpkt_t *pkt);CODE FAR netpkt_t (*receive)(FAR struct netdev_lowerhalf_s *dev);CODE int (*addmac)(FAR struct netdev_lowerhalf_s *dev, FAR const uint8_t *mac);CODE int (*rmmac)(FAR struct netdev_lowerhalf_s *dev, FAR const uint8_t *mac);CODE int (*ioctl)(FAR struct netdev_lowerhalf_s *dev, int cmd, unsigned long arg);CODE void (*reclaim)(FAR struct netdev_lowerhalf_s *dev);
}

接口名	功能描述	实现要求
ifup	启动网络设备（如初始化硬件、使能中断）	必选
ifdown	关闭网络设备（如禁用硬件、释放资源）	必选
transmit	发送数据包（从上层接收 netpkt_t 并通过硬件发送）	必选
receive	接收数据包（从硬件读取数据并封装为 netpkt_t）	必选
addmac/rmmac	添加 / 移除组播 MAC 地址（用于 MAC 地址过滤）	可选（无需过滤则不实现）
ioctl	处理控制命令（如配置 MTU、查询设备状态）	可选（无线设备建议实现）
reclaim	资源回收（缓冲区耗尽时触发，辅助释放资源）	可选（及时释放缓冲区则无需实现）

2. 无线设备扩展接口（struct wireless_ops_s）

针对无线网络设备，需额外实现无线操作接口，支持连接管理、参数配置等功能：

struct wireless_ops_s
{// 连接/断开无线网络CODE int (*connect)(FAR struct netdev_lowerhalf_s *dev);CODE int (*disconnect)(FAR struct netdev_lowerhalf_s *dev);// 读写无线参数（ESSID、密码、信道等）iw_handler_rw essid;iw_handler_rw bssid;iw_handler_rw passwd;iw_handler_rw mode;iw_handler_rw auth;iw_handler_rw freq;iw_handler_rw bitrate;iw_handler_rw txpower;iw_handler_rw country;iw_handler_rw sensitivity;iw_handler_rw scan;iw_handler_ro range;
};

3. 网络设备的核心结构体 (netdev_lowerhalf_s)

struct netdev_lowerhalf_s
{FAR const struct netdev_ops_s *ops;FAR const struct wireless_ops_s *iw_ops;atomic_int quota[NETPKT_TYPENUM]; /* Max # of buffer held by driver */...
};

驱动适配 API

以下是网络设备适配的主要 API：

int netdev_lower_register(FAR struct netdev_lowerhalf_s *dev,enum net_lltype_e lltype);
int netdev_lower_unregister(FAR struct netdev_lowerhalf_s *dev);
void netdev_lower_carrier_on(FAR struct netdev_lowerhalf_s *dev);
void netdev_lower_carrier_off(FAR struct netdev_lowerhalf_s *dev);void netdev_lower_rxready(FAR struct netdev_lowerhalf_s *dev);
void netdev_lower_txdone(FAR struct netdev_lowerhalf_s *dev);

4. 数据包操作接口（NetPKT）

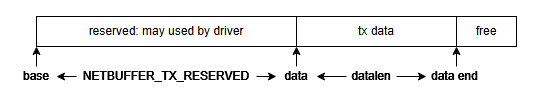

NetPKT Buffer 结构：

NetPKT 是 transmit 和 receive 接口与上层交换网络报文使用的数据结构，核心包括：

• netpkt_alloc/netpkt_free：分配 / 释放数据包缓冲区；
• netpkt_copyin/netpkt_copyout：拷贝数据到缓冲区 / 从缓冲区拷贝数据（适用于非连续内存场景）；
• netpkt_getdata：直接获取缓冲区地址（适用于连续内存，减少拷贝开销）。

缓冲区默认大小为 1518 字节（可配置为 128~1600 字节），需根据硬件最大支持的帧长调整。

Buffer 接口
以下是与 NetPKT Buffer 操作相关的接口定义：

#define NETPKT_BUFLEN 1518 /* 不同产品上配置不同，128 ~ 1600 均有可能 */enum netpkt_type_e
{NETPKT_TX,NETPKT_RX,NETPKT_TYPENUM
};FAR netpkt_t *netpkt_alloc(FAR struct netdev_lowerhalf_s *dev,enum netpkt_type_e type);
void netpkt_free(FAR struct netdev_lowerhalf_s *dev, FAR netpkt_t *pkt,enum netpkt_type_e type);/* 与pkt buffer互相copy数据，任何场景可用，无需关心内部buffer结构 */
int netpkt_copyin(FAR struct netdev_lowerhalf_s *dev, FAR netpkt_t *pkt,FAR const uint8_t *src, unsigned int len, int offset);
int netpkt_copyout(FAR struct netdev_lowerhalf_s *dev, FAR uint8_t *dest,FAR const netpkt_t *pkt, unsigned int len, int offset);/* 直接获取buffer中的地址，直接操作单个连续buffer（用来减少一次copy）时使用 */
FAR uint8_t *netpkt_getdata(FAR struct netdev_lowerhalf_s *dev,FAR netpkt_t *pkt);
FAR uint8_t *netpkt_getbase(FAR netpkt_t *pkt);/* 当前data长度 */
void netpkt_setdatalen(FAR struct netdev_lowerhalf_s *dev,FAR netpkt_t *pkt, unsigned int len);
unsigned int netpkt_getdatalen(FAR struct netdev_lowerhalf_s *dev,FAR netpkt_t *pkt);/* 重设data起始点 */
void netpkt_reset_reserved(FAR struct netdev_lowerhalf_s *dev,FAR netpkt_t *pkt, unsigned int len);
/* 判断是否连续（数据在一个还是多个buffer里） */
bool netpkt_is_fragmented(FAR netpkt_t *pkt);

五、驱动实现关键步骤

以无线网卡为例，驱动实现需完成数据结构定义、发送 / 接收流程处理及设备注册，以下是核心步骤与示例代码。

1. 驱动数据结构定义与初始化

首先定义驱动私有数据结构，包含设备句柄、硬件状态等信息，并初始化操作接口：

// 私有数据结构（包含设备句柄及硬件状态）
struct chip_priv_s {struct netdev_lowerhalf_s dev;  // 继承基础设备结构void *hw_handle;                // 硬件句柄（如寄存器基地址）bool is_connected;              // 连接状态标识// ... 其他硬件相关状态（如信号强度、信道等）
};// 实现设备操作接口
static const struct netdev_ops_s g_ops = {.ifup     = chip_ifup,.ifdown   = chip_ifdown,.transmit = chip_transmit,.receive  = chip_receive,.ioctl    = chip_ioctl  // 无线设备实现ioctl处理WAPI命令
};// 驱动注册函数
int chip_netdev_init(struct chip_priv_s *priv) {struct netdev_lowerhalf_s *dev = &priv->dev;dev->ops = &g_ops;  // 绑定操作接口// 配置缓冲区配额（同时持有最大缓冲区数）dev->quota[NETPKT_TX] = 4;  // 发送缓冲区配额dev->quota[NETPKT_RX] = 4;  // 接收缓冲区配额// 注册设备到系统return netdev_lower_register(dev, NET_LL_ETHERNET);
}

2. 数据包发送实现（transmit 接口）

发送流程需处理缓冲区连续性（物理内存可能不连续），并在发送完成后释放资源：

struct <chip>_txhead_s; /* 假定硬件在数据前需要一些头部 */static int <chip>_transmit(FAR struct netdev_lowerhalf_s *dev, FAR netpkt_t *pkt)
{FAR struct <chip>_priv_s *priv = (FAR struct <chip>_priv_s *)dev;unsigned int len = netpkt_getdatalen(dev, pkt);if (netpkt_is_fragmented(pkt)){/* 内存不连续，需要用Copy出来的方式，直接向devbuf中copy L2数据 */uint8_t devbuf[1600];netpkt_copyout(dev, devbuf + sizeof(struct <chip>_txhead_s), pkt, len, 0);/* Transmit */}else{/* 内存连续情况下也可以直接使用buffer（可选，可以一直用上面的分支copy） */FAR uint8_t *databuf = netpkt_getdata(dev, pkt);FAR uint8_t *devbuf  = databuf - sizeof(struct <chip>_txhead_s);/* 检查是否越界 或 不符合硬件对齐要求（取决于网卡硬件要求，可省略） */if (devbuf < netpkt_getbase(pkt) || check_align(devbuf) != OK){/* Fail or fallback to copyout */}/* Transmit */}return OK;
}static void <chip>_txdone_interrupt(FAR struct <chip>_priv_s *priv)
{FAR struct netdev_lowerhalf_s *dev = &priv->dev;/* 驱动进行一些处理（如果需要） *//* 释放buffer并通知上层 */netpkt_free(dev, pkt, NETPKT_TX);netdev_lower_txdone(dev);
}

3. 数据包接收实现（receive 接口）

接收流程需从硬件读取数据并封装为 netpkt_t，再通知上层处理：

struct <chip>_rxhead_s;/* 中断处理 */
static void <chip>_rxready_interrupt(FAR struct <chip>_priv_s *priv)
{FAR struct netdev_lowerhalf_s *dev = &priv->dev;netdev_lower_rxready(dev);
}/* 数据包接收 */
static FAR netpkt_t *<chip>_receive(FAR struct netdev_lowerhalf_s *dev)
{/* 也可以提前申请pkt，提前收完数据再调用rxready并通过receive返回 */FAR netpkt_t *pkt = netpkt_alloc(dev, NETPKT_RX);if (pkt){
#if NETPKT_BUFLEN < 15xxuint8_t devbuf[1600];/* 从src进行copy的方式，len对应L2的完整数据长度 */len = receive_data_into(devbuf);netpkt_copyin(dev, pkt, devbuf + sizeof(struct <chip>_rxhead_s), len, 0);
#else/* 直接写入pkt对应buffer的方式，len对应L2的完整数据长度 */len = receive_data_into(netpkt_getbase(pkt));netpkt_resetreserved(&priv->dev, pkt, sizeof(struct <chip>_rxhead_s));netpkt_setdatalen(&priv->dev, pkt, len);
#endif}return pkt;
}

4. 无线功能扩展（WAPI 命令对接）

WAPI（Wireless Application Protocol Interface） 命令依赖驱动的 ioctl() 接口实现。上层通过 WAPI 命令设置或获取 Wi-Fi 参数，控制 Wi-Fi 的行为。常用功能已被抽象为接口，在初始化时将其设置到 dev->iw_ops 即可。

WAPI 接口定义

typedef int (*iw_handler_rw)(FAR struct netdev_lowerhalf_s *dev,FAR struct iwreq *iwr, bool set);
typedef int (*iw_handler_ro)(FAR struct netdev_lowerhalf_s *dev,FAR struct iwreq *iwr);struct wireless_ops_s
{/* Connect / disconnect operation, should exist if essid or bssid exists */int (*connect)(FAR struct netdev_lowerhalf_s *dev);int (*disconnect)(FAR struct netdev_lowerhalf_s *dev);/* The following attributes need both set and get. */iw_handler_rw essid;iw_handler_rw bssid;iw_handler_rw passwd;iw_handler_rw mode;iw_handler_rw auth;iw_handler_rw freq;iw_handler_rw bitrate;iw_handler_rw txpower;iw_handler_rw country;iw_handler_rw sensitivity;/* Scan operation: start scan (set=1) / get scan result (set=0). */iw_handler_rw scan;/* Get-only attributes. */iw_handler_ro range;
};

说明：

• 驱动需要完成列表中所有 WAPI 命令的适配，完成上述接口后，WAPI 命令即可用于验证。

WAPI 命令使用示例

以下是 WAPI 命令的常见使用场景：

AP 模式

wapi disconnect wlan0
ifup wlan0
wapi mode wlan0 3
wapi psk wlan0 <psk> 3
wapi essid wlan0 <ssid> 1
dhcpd wlan0 &

STA模式

1. 通过 ESSID 连接：

# 配置STA模式并连接指定AP
ifup wlan0                  # 启动设备
wapi mode wlan0 2           # 设置为STA模式
wapi psk wlan0 "password" 3 # 配置WPA2密码（加密类型3为CCMP）
wapi essid wlan0 "MyAP" 1   # 连接ESSID为"MyAP"的AP
renew wlan0                 # 获取IP地址

2. 通过 BSSID 连接：

ifup wlan0
wapi mode wlan0 2
wapi psk wlan0 <psk> 3
wapi freq wlan0 1 1
wapi ap wlan0 <bssid>
renew wlan0

配置保存与加载

wapi save_config wlan0   # 保存当前配置到 wapi.conf
wapi reconnect wlan0     # 从 wapi.conf 加载配置并重新联网

六、高级功能：双网卡（AP/STA 共存）实现

OpenVela 支持同时启用 AP 和 STA 模式（双网卡），实现设备既作为接入点（AP）供其他设备连接，又作为站点（STA）接入外部网络。核心实现要点：

1. 驱动初始化：注册两个网络设备（如 wlan0 为 STA，wlan1 为 AP），分别绑定不同的操作接口；
2. 功能隔离：
   • STA 模式：启用 DHCP 客户端，从外部 AP 获取 IP；
   • AP 模式：启用 DHCP 服务器，为接入设备分配 IP；
3. 独立性保证：两个接口的状态（如 ifup/ifdown）互不影响，各自处理数据收发。

七、测试与调试工具

驱动开发完成后，需通过工具验证功能正确性：

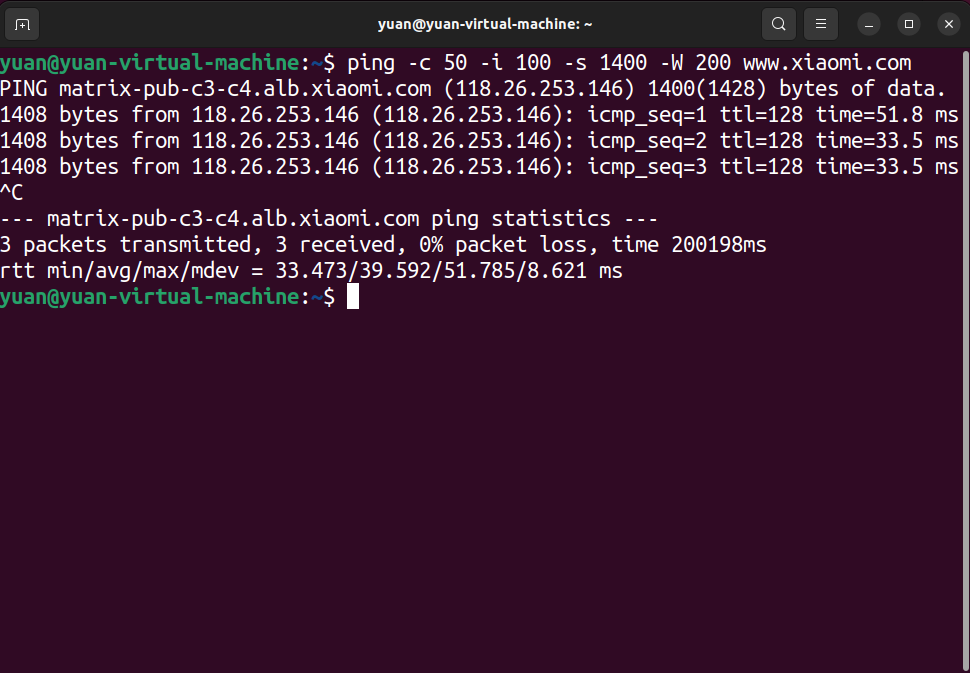

• ping：测试网络连通性，支持自定义数据包大小和发送间隔；

ping -c 50 -i 100 -s 1400 -W 200 www.xiaomi.com  # 发送50个1400字节数据包，间隔100ms

• iperf：测试网络吞吐量，验证带宽性能；
• tcpdump：抓包分析工具，用于定位数据包收发异常；
• 日志调试：启用 CONFIG_DEBUG_NET 等配置，通过 ninfo/nerr 打印日志，辅助排查问题。

总结

OpenVela 网络驱动框架通过分层设计和标准化接口，大幅降低了硬件适配难度。开发者只需聚焦于硬件交互逻辑，实现核心的 transmit/receive 接口，并根据需求扩展无线功能，即可快速完成网络驱动开发。结合测试工具的调试，可确保驱动的稳定性和性能。
