单片机+微信小程序做示波器

 硬件设备1、手机带蓝牙功能，2，单片机最小系统+下载器，3、蓝牙模块，4，运算放大器，5、一些辅助件（电阻，实验板，电线等）

理论知识，1、单片机stm32F103c6最小系统（价格便宜、开发工具方便）

adc采样：最小系统外接8M晶振，adc时钟 12M/每个占采样时间1.5+转换时间12.5周期= 888kS/s

800k个点，如果一个周期用8个点描绘，那大约能测得100K的波形

2、蓝牙传输，采用的是MX-01P（价格便宜、使用方便），通过usart与单片机连接，频率采用的是115200Hz,大约每秒能付11K字节，因为每个采样点为12位占16位，也就是理论上说每秒传5K个采样点。不过这问题不大，我采用的是间断采样，

蓝牙与手机之间以蓝牙直连的方式，厂家宣传有40kB/s的速度，实际上测试每秒1K个采点，=16kB/s吧，不知道是哪里没调好，还是就这样

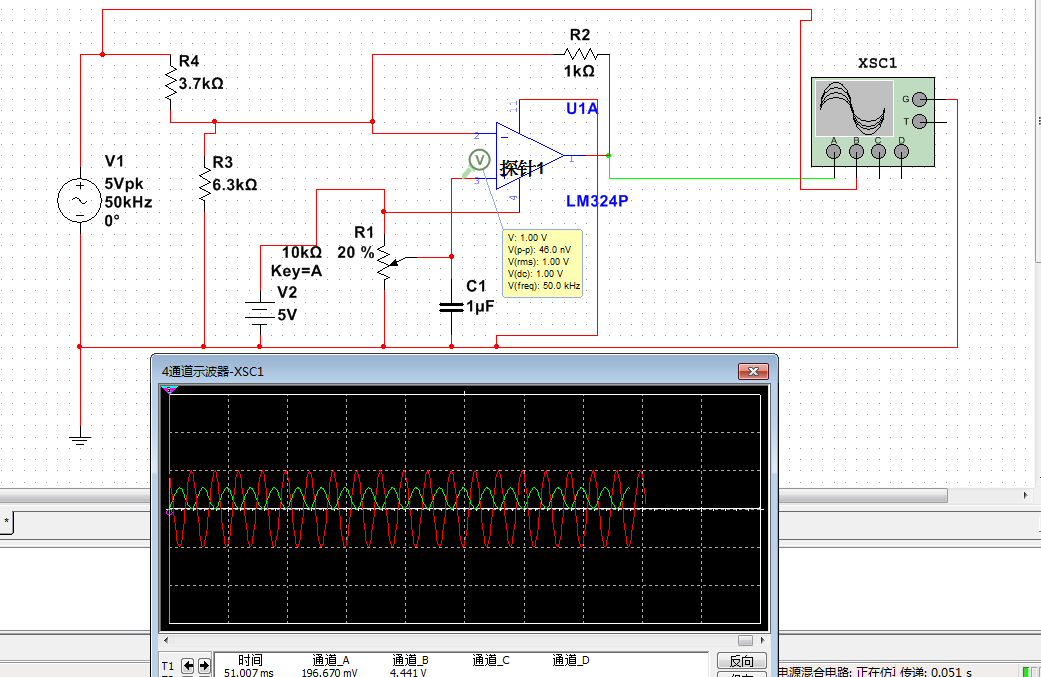

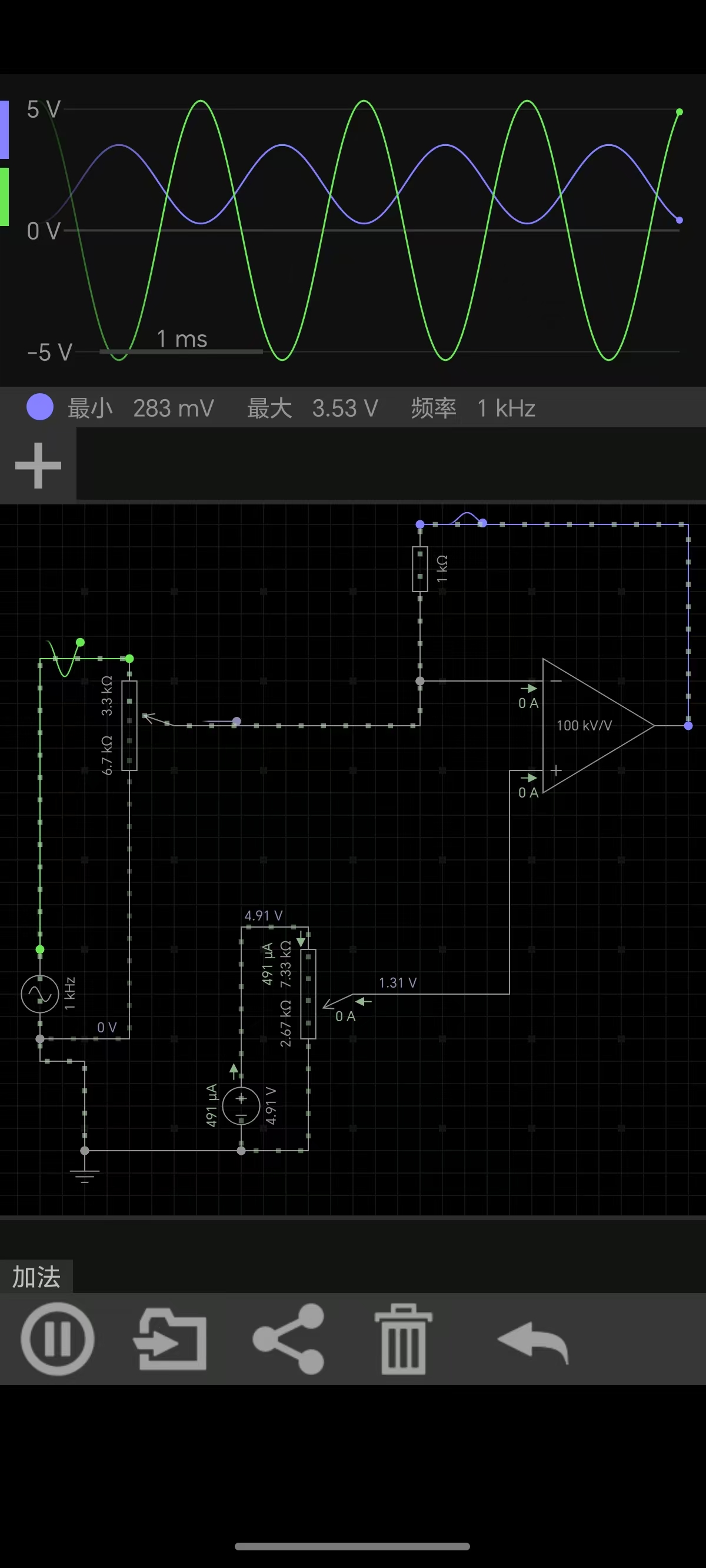

3、测压点电压：外测波形电路，先要将电压用电阻串，控制在-5~+5之间，再用运算放大器转成0~3.3V之间的波形，用模拟器做了一个两个模拟器结果都是一样的，波形是反相，不过只要在微信中运算一个就好。这个电路与网上搜索的有点改动，我觉得将测电路与单片机供电分开更保险一点。

运算放大器用的是LM324（拆机的）。1.2 MHz的带宽，小电压波动可以做到160k ,电压高就要降频率。

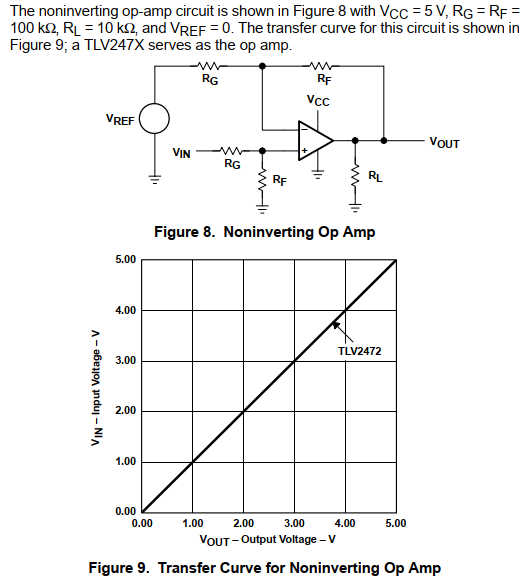

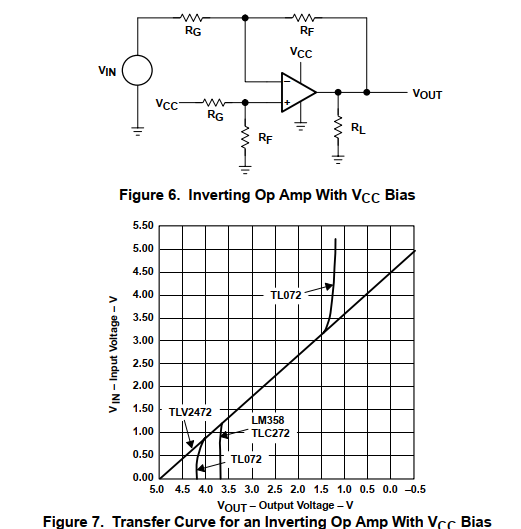

换算电压原理，是以R2、R3、R4通过的电流平衡为依据，但实测数据与仿真数据有偏差，找到一篇文章，不过能上传电子书了，截个图

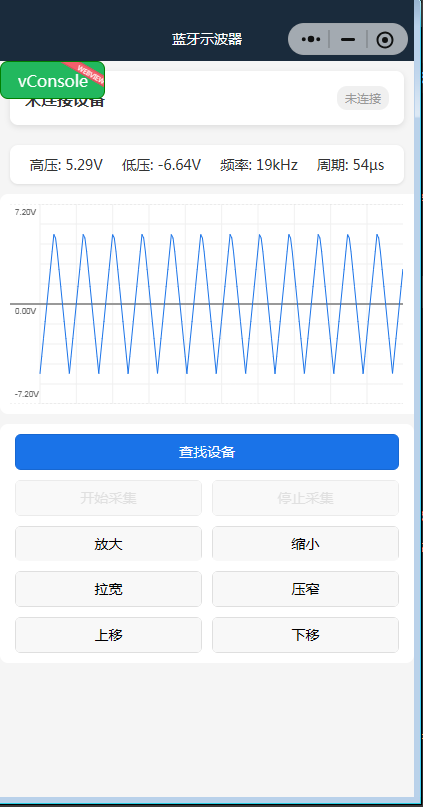

4、微信小程序：功能连接蓝牙，发送收集指令，接收采样数据并画图，实测数据也差不多。

 adc值是0·4095 波形显示坐为0·200，计算方法为 y = ((4095 - (val))) * vertScale + vertOffset;

电压转换公式：maxVoltage = (5.287/3.3*4095-3.7*maxVoltage) * 3.3 / 4095;

至此，基本功能已经完成，后续的就优化代码了，
