LVS集群

一.环境配置

1、准备四台虚拟机，并进行环境配置

client    NAT：172.25.254.10/24

lvs        NAT：172.25.254.100/24        仅主机：192.168.0.100/24

RS1     仅主机：192.168.0.10/24

RS2     仅主机：192.168.0.20/24

2、在lvs的主机上打开路由内核：

[root@lvs ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1

3、在RS1和RS2中下载httpd服务并启动模拟web服务

[root@RS1 ~]# dnf install httpd -y
[root@RS1 ~]# systemctl start httpd.service
[root@RS1 ~]# systemctl disable --now firewalld.service
[root@RS1 ~]# echo "192.168.0.10" > /var/www/html/index.html

4、测试是否通信

[root@lvs ~]# curl 192.168.0.10
192.168.0.10
[root@lvs ~]# curl 192.168.0.20
192.168.0.20

二.lvs部署命令集介绍

1.安装ipvsadm

[root@lvs ~]# dnf install ipvsadm -y

2.ipvsadm命令

核心功能：

        1.对集群服务的增、删、改

        2.对集群服务的RS的增、删、改

        3.查看

参数：

[root@lvs ~]# ipvsadm --help
ipvsadm v1.31 2019/12/24 (compiled with popt and IPVS v1.2.1)
Usage:ipvsadm -A|E virtual-service [-s scheduler]     #调度算法[-p [timeout]]     #持久连接[-M netmask] [--pe persistence_engine] [-b sched-flags]ipvsadm -D virtual-serviceipvsadm -C         #清空ipvsadm -R         #重载ipvsadm -S [-n]    #保存

 3.lvs集群中的增删改

1.集群管理服务器中的增删改

Either long or short options are allowed.--add-service     -A        #添加--edit-service    -E        #修改--tcp-service|-t  service-address   #tcp服务--udp-service|-u  service-address   #udp服务--scheduler    -s scheduler         #调度算法，默认为WLC--fwmark-service|-f fwmark          #火墙标记，是一个数字--persistent   -p [timeout]         #设置持久连接超时，持久连接可以理解为在同一个时间段同一个来源的请求调度到同一Realserver

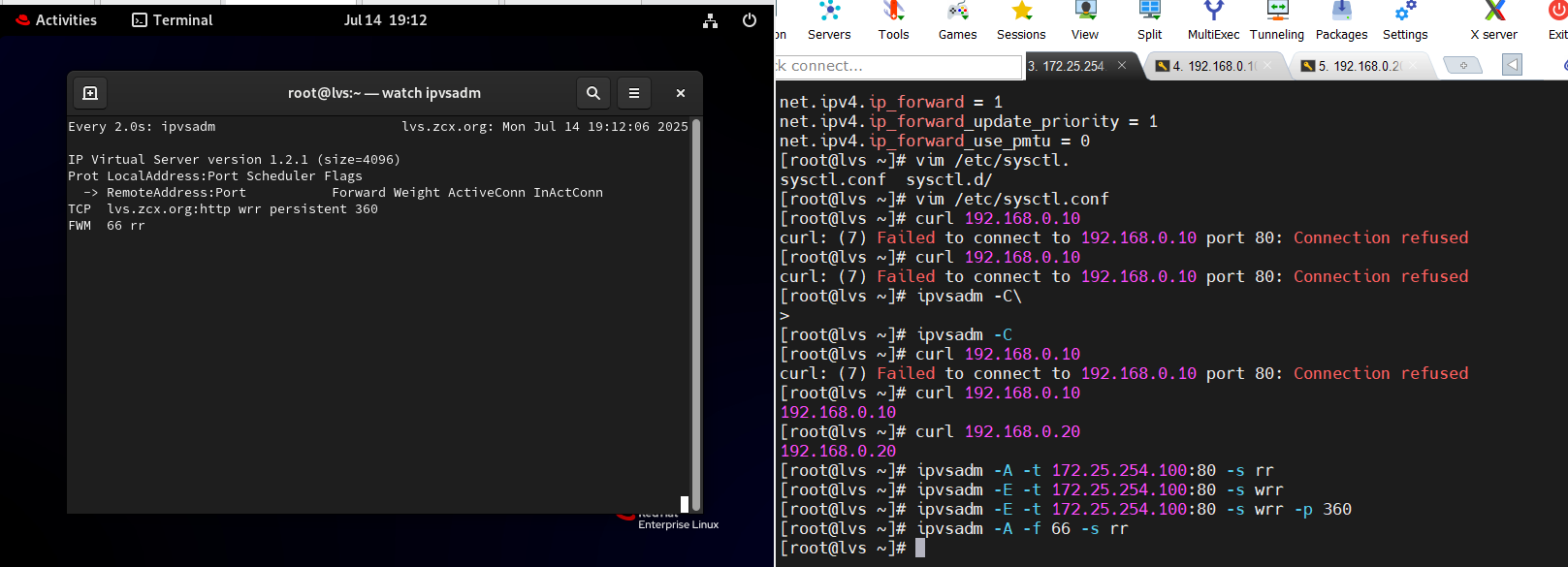

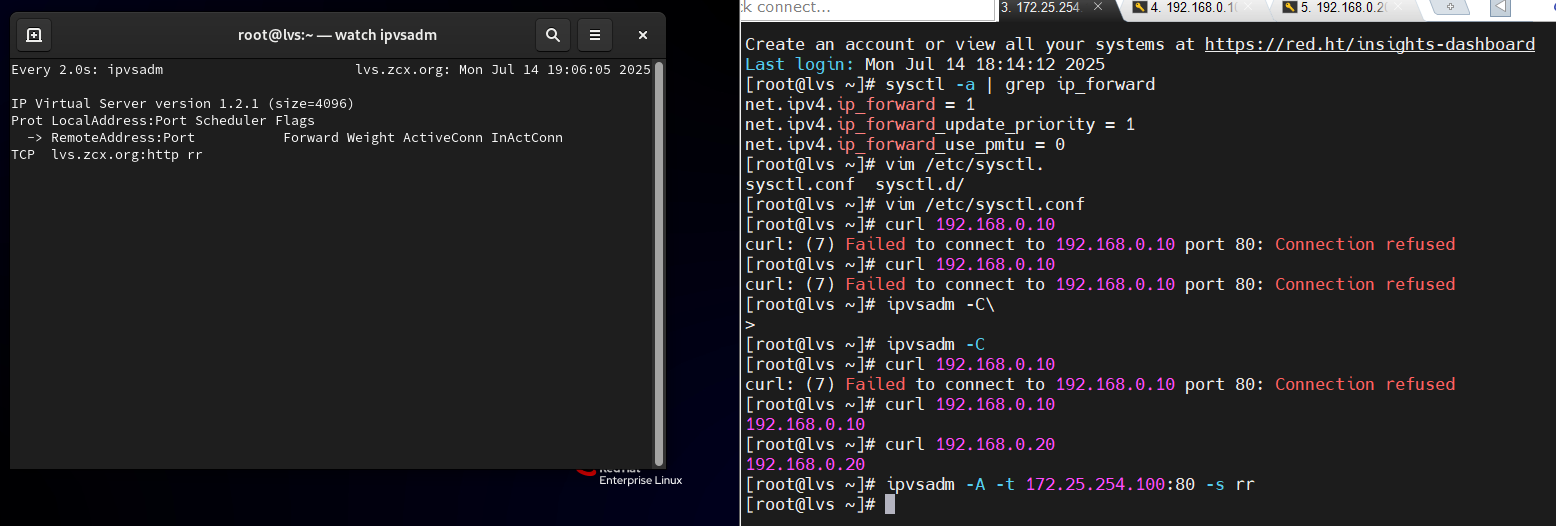

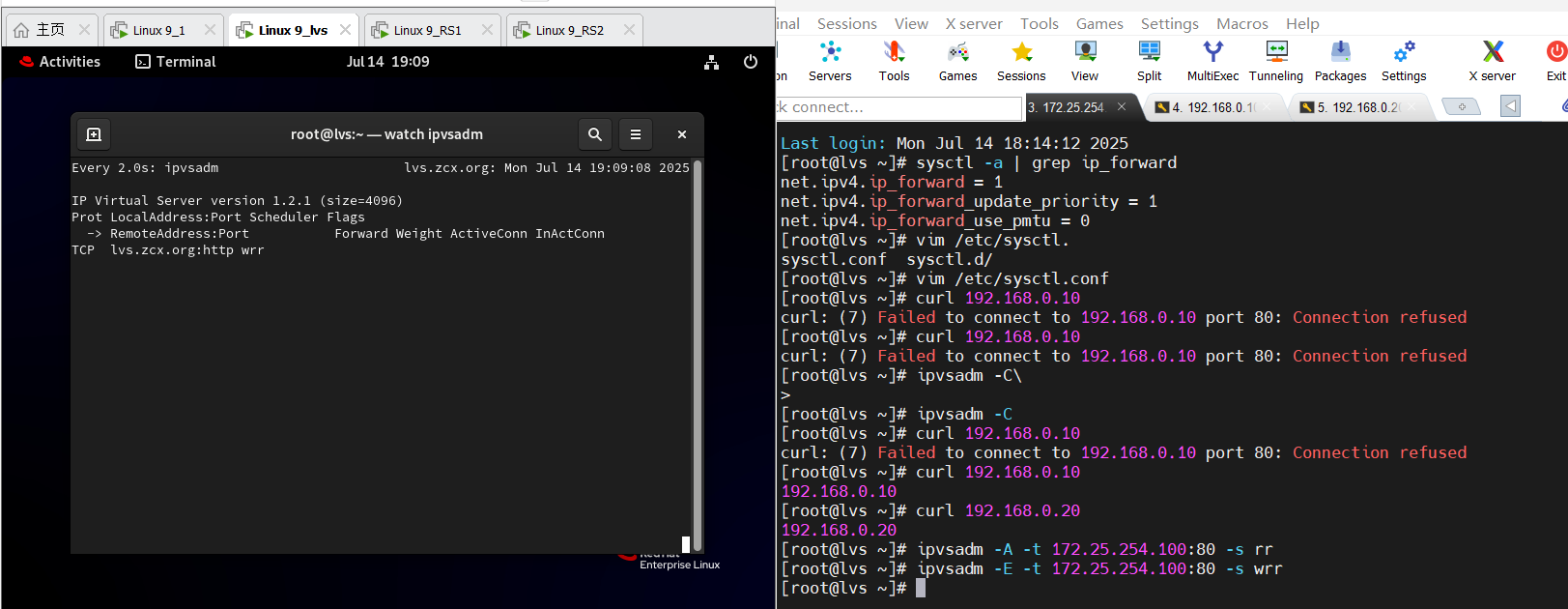

例：添加172.25.254.100:80集群服务调度算法为rr（左边为ipvsadm监控）

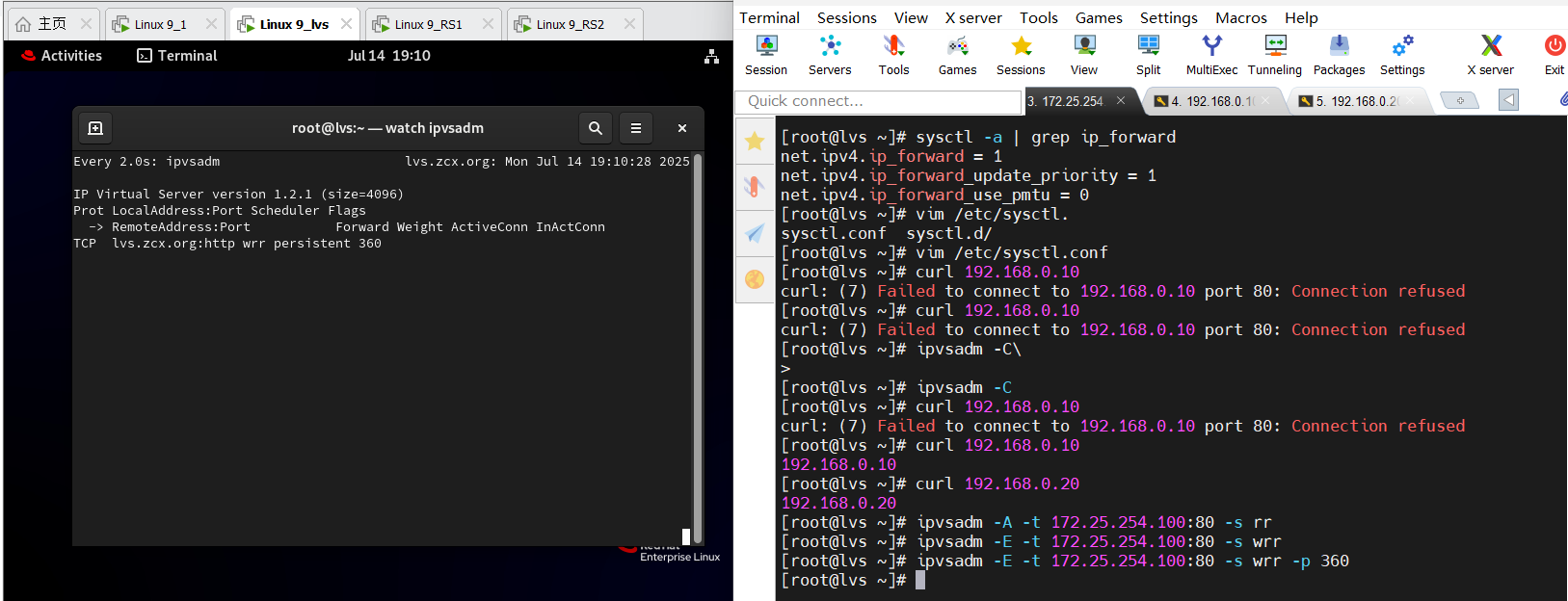

修改172.25.254.100:80集群服务调度算法为wrr

修改172.25.254.100:80集群服务持久连接超时时间360s

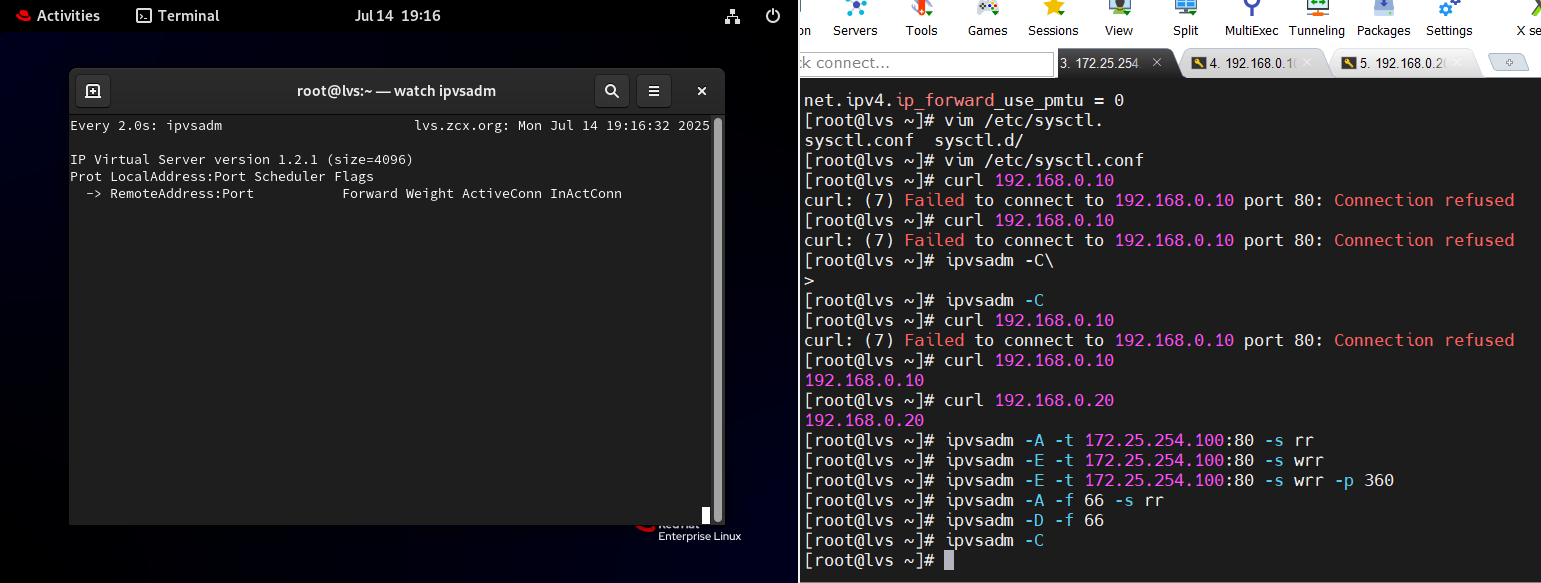

添加火墙标记

删除火墙和清空所有

2.管理集群中的RealServer

 --add-server      -a        #添加realserver--edit-server     -e        #更改realserver--gatewaying      -g        #直连路由模式--ipip            -i        #ipip隧道模式--masquerading    -m        #nat模式--weight          -w        #设计权重--numeric         -n        #不做解析--zero            -Z        #清空计数器

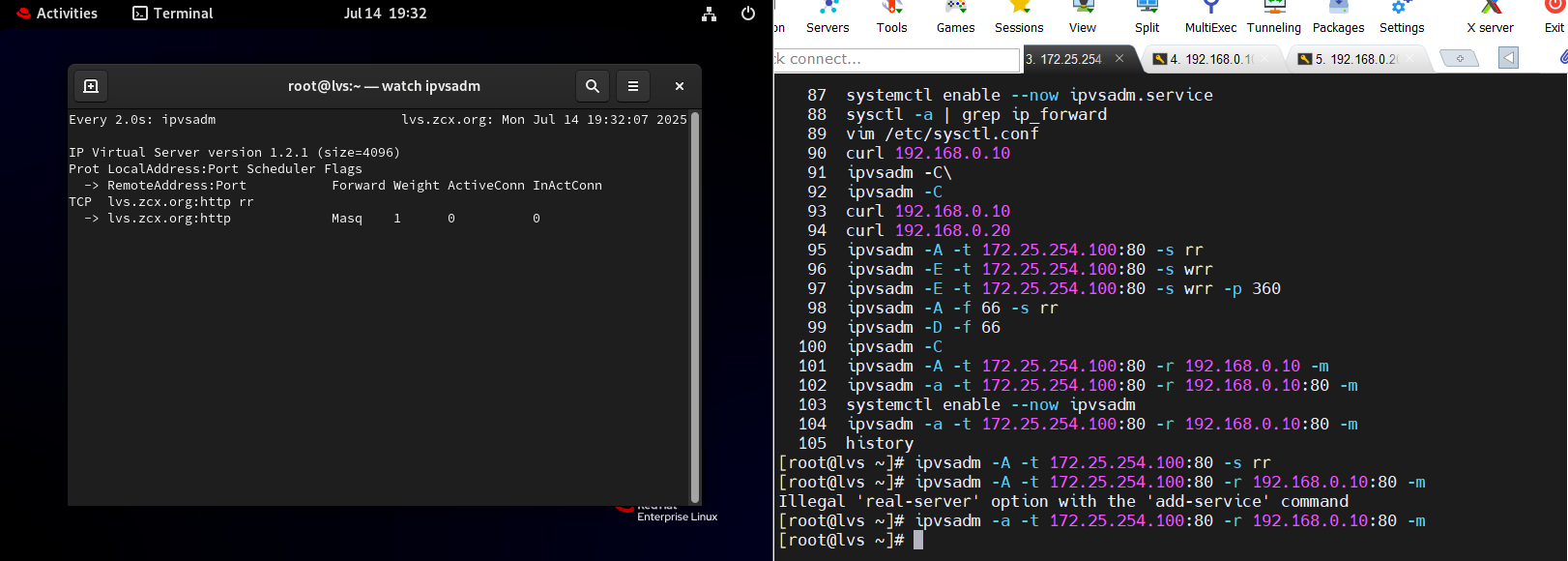

例：添加realserver为nat模式

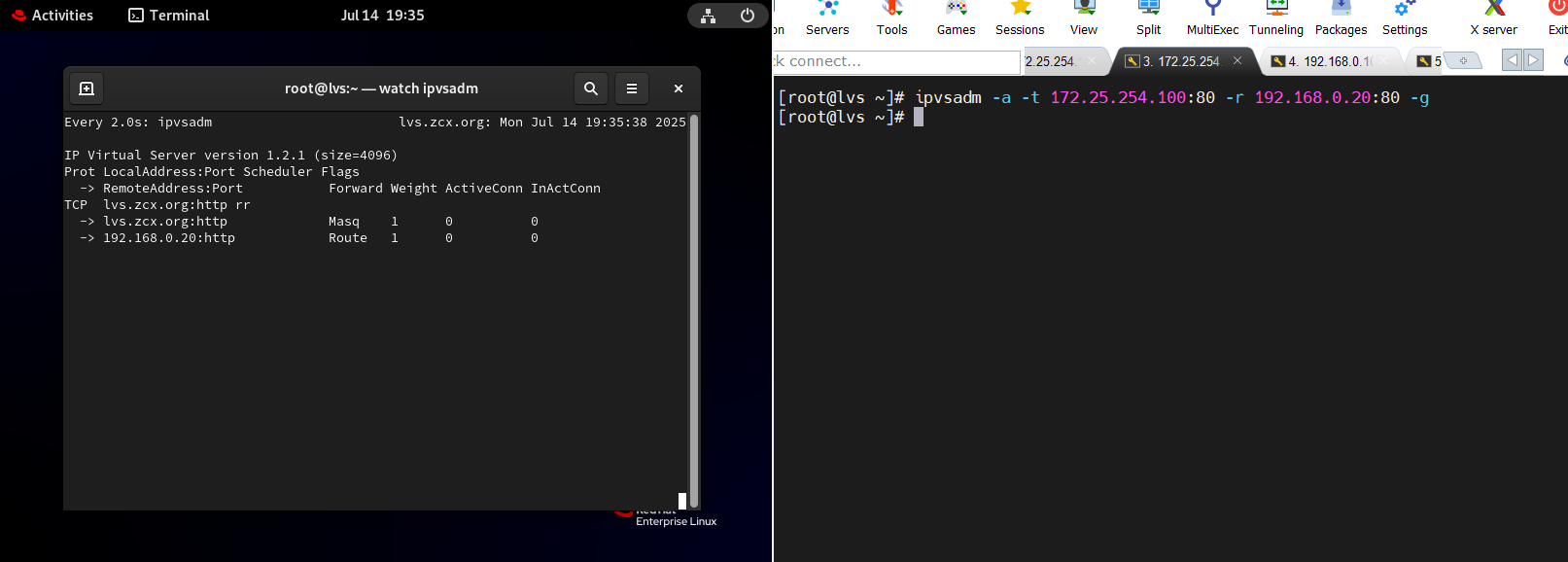

添加realserver为直连路由模式

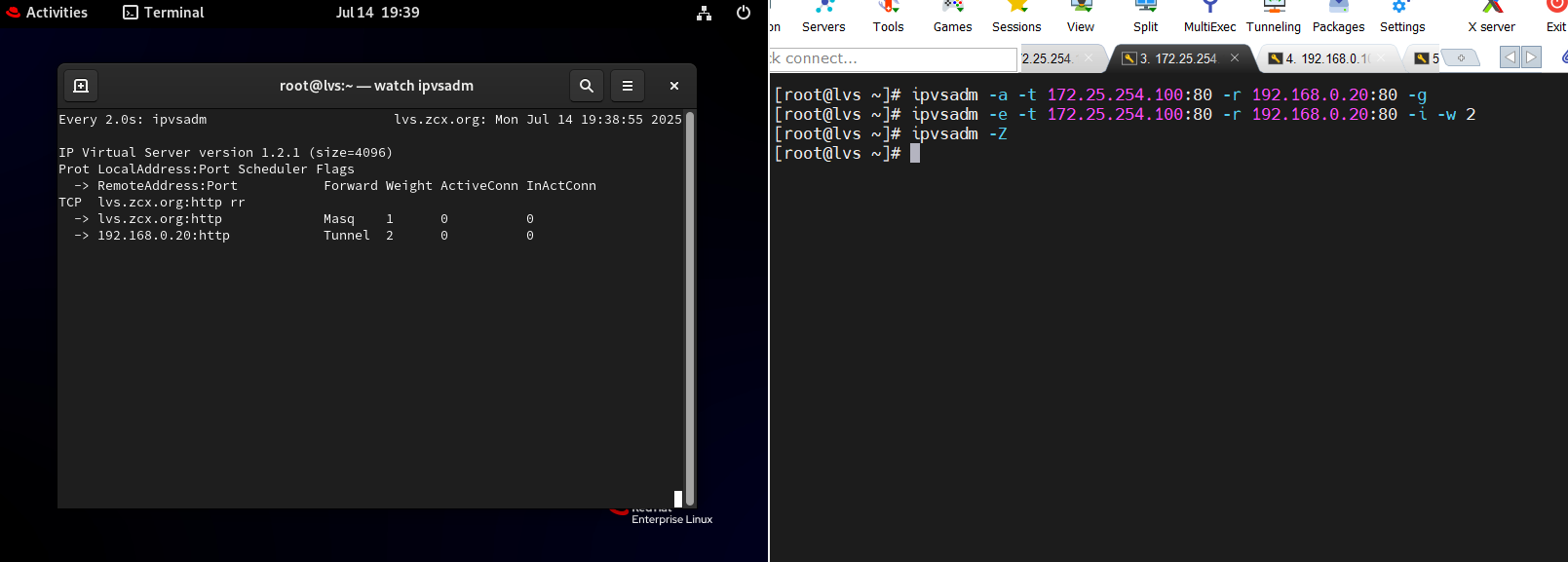

更改realserver为隧道模式并更改其权重为2

3.备份恢复及启动服务

[root@lvs ~]# ipvsadm-save -n > /mnt/ipvsadm.rule   #保存
[root@lvs ~]# ipvsadm -C                    #清空
[root@lvs ~]# ipvsadm-restore < /mnt/ipvsadm.rule   #恢复
[root@lvs ~]# ipvsadm -C
[root@lvs ~]# systemctl start ipvsadm.service  #此时启动服务会显示缺少文件
Job for ipvsadm.service failed because the control process exited with error code.
See "systemctl status ipvsadm.service" and "journalctl -xeu ipvsadm.service" for details.
[root@lvs ~]# ipvsadm-save -n > /etc/sysconfig/ipvsadm  #将信息保存到缺少的文件中
[root@lvs ~]# systemctl enable --now ipvsadm.service   #此时课正常启动文件

4.nat模式配置

在realserver中配置网关，使网关指向lvs中相同网络段的ip

[root@RS1 ~]# vim /etc/NetworkManager/system-connections/ens160.nmconnection
[connection]
id=ens160
type=ethernet
interface-name=ens160[ipv4]
method=manual
address1=192.168.0.10/24,192.168.0.100
dns=8.8.8.8

策略配置

[root@lvs ~]# ipvsadm -A -t 172.25.254.100:80 -s rr
[root@lvs ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.10:80 -m
[root@lvs ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.20:80 -m

关闭lvs、RS1、RS2的防火墙

[root@lvs ~]# systemctl disable --now firewalld.service

测试

[root@lvs ~]# for N in {10..20};do curl 172.25.254.100;done
192.168.0.10
192.168.0.20
192.168.0.10
192.168.0.20
192.168.0.10
192.168.0.20
192.168.0.10
192.168.0.20

三.LVS-DR集群

1.环境设置

1.在以上实验环境中之前的lvs转变为路由器，再加入一个网卡为仅主机的虚拟机充当lvs并设定ip及网关，网关指向路由器中同网段的网卡ip

[root@DR-lvs ~]# vim /etc/NetworkManager/system-connections/ens160.nmconnection
[connection]
id=ens160
type=ethernet
interface-name=ens160[ipv4]
method=manual
address1=192.168.0.200/24,192.168.0.100
address2=192.168.0.220/24
dns=8.8.8.8

路由器配置：

#删除网关和dns，路由器不需要
[root@route ~]# vim /etc/NetworkManager/system-connections/ens160.nmconnection
[connection]
id=ens160
type=ethernet
interface-name=ens160[ipv4]
method=manual
address1=172.25.254.100/24[root@route ~]# vim /etc/NetworkManager/system-connections/ens192.nmconnection
[connection]
id=ens192
type=ethernet
interface-name=ens192[ipv4]
method=manual
address1=192.168.0.100/24#重新载入配置
[root@route ~]# nmcli connection reload
[root@route ~]# nmcli connection up ens160
[root@route ~]# nmcli connection up ens192

2.打开内核路由（与环境配置中相同操作）

3.开启防火墙，设定防火墙规则

[root@route ~]# systemctl enable --now firewalld.service
[root@route ~]# firewall-cmd --add-masquerade --permanent
success

4.在DR-LVS、RS1、RS2中配置环回接口

[root@DR-lvs ~]# vim /etc/NetworkManager/system-connections/lo.nmconnection
[connection]
id=lo
type=loopback
interface-name=lo[ipv4]
method=manual
address1=127.0.0.1/8
address2=192.168.0.220/32[root@DR-lvs ~]# nmcli connection reload
[root@DR-lvs ~]# nmcli connection up lo

2.在realserver主机中进行arp抑制

在两个rs主机中设定lo不对外响应

[root@RS1 ~]# echo net.ipv4.conf.all.arp_announce = 2 >> /etc/sysctl.conf
[root@RS1 ~]# echo net.ipv4.conf.all.arp_ignore = 1 >> /etc/sysctl.conf
[root@RS1 ~]# echo net.ipv4.conf.lo.arp_announce = 2 >> /etc/sysctl.conf
[root@RS1 ~]# echo net.ipv4.conf.lo.arp_ignore = 1 >> /etc/sysctl.conf
[root@RS1 ~]# sysctl -p
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1

3.策略配置

[root@DR-lvs ~]# ipvsadm -A -t 192.168.0.220:80 -s rr
[root@DR-lvs ~]# ipvsadm -a -t 192.168.0.220:80 -r 192.168.0.10:80 -g
[root@DR-lvs ~]# ipvsadm -a -t 192.168.0.220:80 -r 192.168.0.20:80 -g

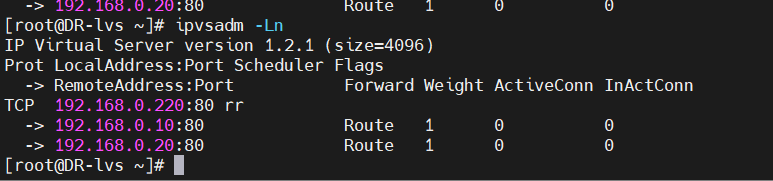

查看

4.效果

[root@node ~]# for i in {1..10}
> do
> curl 192.168.0.220
> done
192.168.0.10
192.168.0.20
192.168.0.10
192.168.0.20
192.168.0.10
192.168.0.20
192.168.0.10
192.168.0.20
192.168.0.10
192.168.0.20

四.lvs的调度算法

1.静态调度算法

1.rr：round-robin 轮询 RS分别被调度，当RS配置有差别时不推荐

2.wrr：Weighted rr，加权轮询根据RS的配置进行加权调度，性能差的RS被调度的次数少

3.SH：Source Hashing，实现session sticky，源IP地址hash；将来自于同一个IP地址的请求始终发往 第一次挑中的RS，从而实现会话绑定

4.DH：Destination Hashing；目标地址哈希，第一次轮询调度至RS，后续将发往同一个目标地址的请 求始终转发至第一次挑中的RS，典型使用场景是正向代理缓存场景中的负载均衡，如：宽带运营商 3.5.2.lvs动态调度算法

2.动态调度算法

1.LC：least connections（最少链接发） 适用于长连接应用Overhead（负载值）=activeconns（活动链接数） x 256+inactiveconns（非活 动链接数）

2.WLC：Weighted LC（权重最少链接）

        默认调度方法： Overhead=(activeconns x 256+inactiveconns)/weight

3.SED：Shortest Expection Delay, 初始连接高权重优先Overhead=(activeconns + 1 + inactiveconns) x 256/weight 但是，当node1的权重为1，node2的权重为10，经过运算前几次的调度都会被node2承接

4.NQ：Never Queue，第一轮均匀分配，后续SED

5.LBLC：Locality-Based LC，动态的DH算法，使用场景：根据负载状态实现正向代理

6.LBLCR：LBLC with Replication，带复制功能的LBLC，解决LBLC负载不均衡问题，从负载重的复制 到负载轻的RS

五.防火墙标签解决轮询错误

以http和https为例，当我们在RS中同时开放80和443端口，那么默认控制是分开轮询的，这样我们就出现了一个轮询错乱的问题

当我第一次访问80被轮询到RS1后下次访问443仍然可能会被轮询到RS1上

1.在RS1和RS2中安装mod_ssl并重启apache

[root@RS1 ~]# dnf install mod_ssl -y
[root@RS1 ~]# systemctl restart httpd

2.在lvs中设置调度，因为我们要调度80和443两个端口所以我们需要设定两组策略

[root@DR-lvs ~]# ipvsadm -A -t 192.168.0.220:443 -s rr
[root@DR-lvs ~]# ipvsadm -a -t 192.168.0.220:443 -r 192.168.0.10 -g
[root@DR-lvs ~]# ipvsadm -a -t 192.168.0.220:443 -r 192.168.0.20 -g
[root@DR-lvs ~]# ipvsadm -A -t 192.168.0.220:80 -s rr
[root@DR-lvs ~]# ipvsadm -a -t 192.168.0.220:80 -r 192.168.0.10 -g
[root@DR-lvs ~]# ipvsadm -a -t 192.168.0.220:80 -r 192.168.0.20 -g

3.此时访问vip，出现问题，调度器调度了两次192.168.0.10

[root@node ~]# curl http://192.168.0.220; curl -k  https://192.168.0.220
192.168.0.10
192.168.0.10

4.在lvs调度器中设定端口标签，人为使80和443成为一个整体

[root@DR-lvs ~]# iptables -t mangle -A PREROUTING -d 192.168.0.220 -p tcp -m multiport --dports 80,443 -j MARK --set-mark 666

5.设定调度规则

[root@DR-lvs ~]# ipvsadm -A -f 666 -s rr
[root@DR-lvs ~]# ipvsadm  -a -f 666 -r 192.168.0.10 -g
[root@DR-lvs ~]# ipvsadm  -a -f 666 -r 192.168.0.20 -g

6.测试

[root@node ~]# curl http://192.168.0.220; curl -k  https://192.168.0.220
192.168.0.10
192.168.0.20

六.持久链接

访问一个链接时，如果在短期（默认360S）内同源再来访问我仍然按照内存中记录的调度信息，把这个源的访问还调度到 同一台RS上。

如果过了比较长的时间（默认最长时间360s）同源访问再次来访，那么就会被调度到其他的RS上

在lvs调度器中设定（最少为60s）

[root@DR-lvs ~]# ipvsadm -E -f 666 -s rr -p 1

此时多次访问vip，会发现不会轮询访问

[root@node ~]# curl http://192.168.0.220
192.168.0.20
[root@node ~]# curl http://192.168.0.220
192.168.0.20

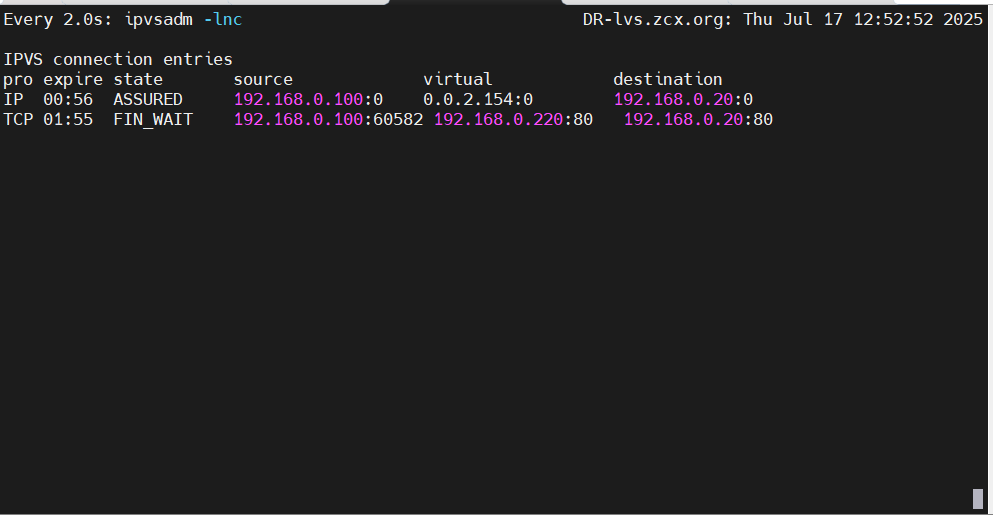

等待FIN_WAIT时间过期后，再等待一次ASSURED时间过期后，再次访问vip，此时就会轮询至下一个ip

[root@node ~]# curl http://192.168.0.220
192.168.0.10
