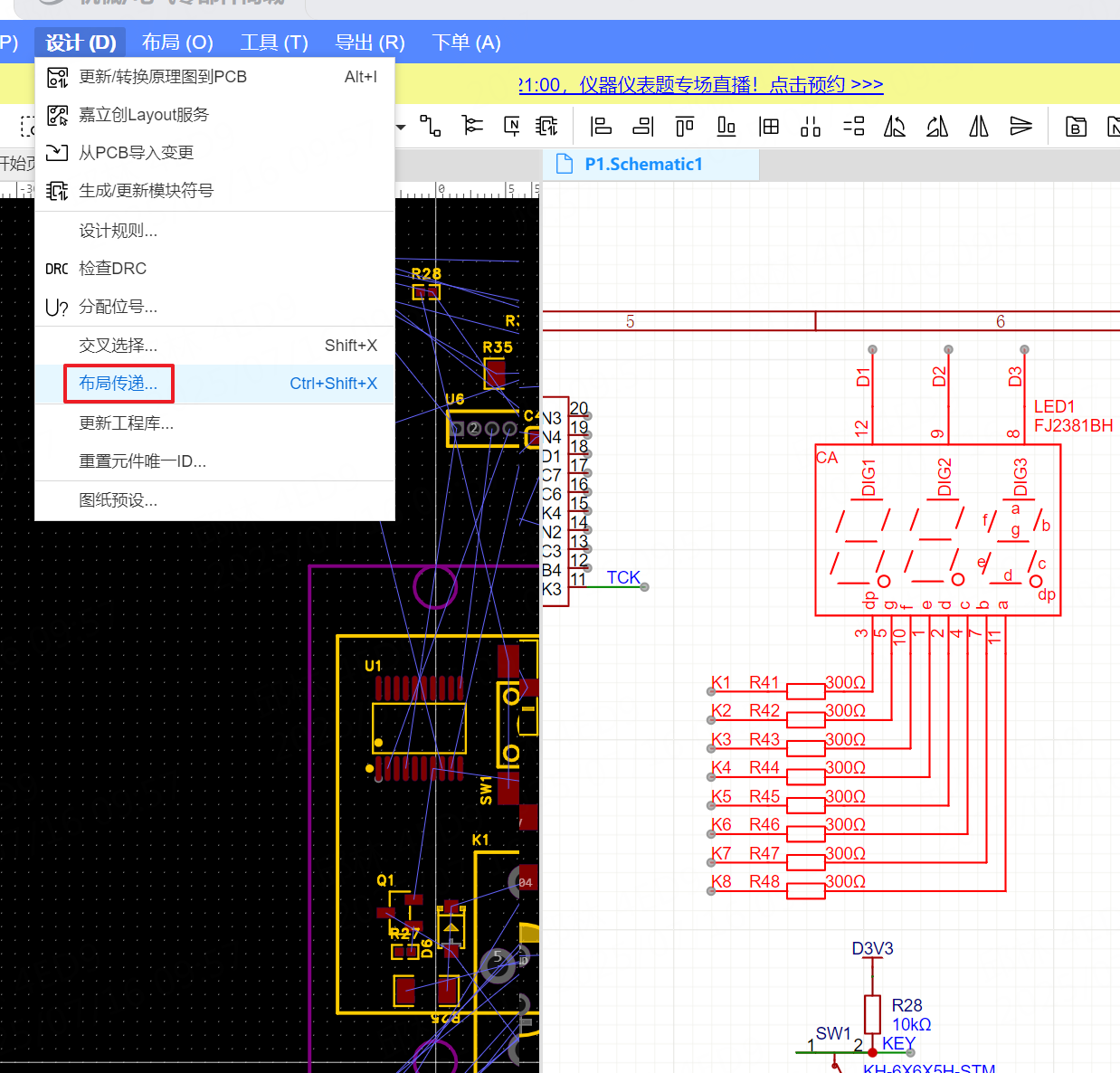

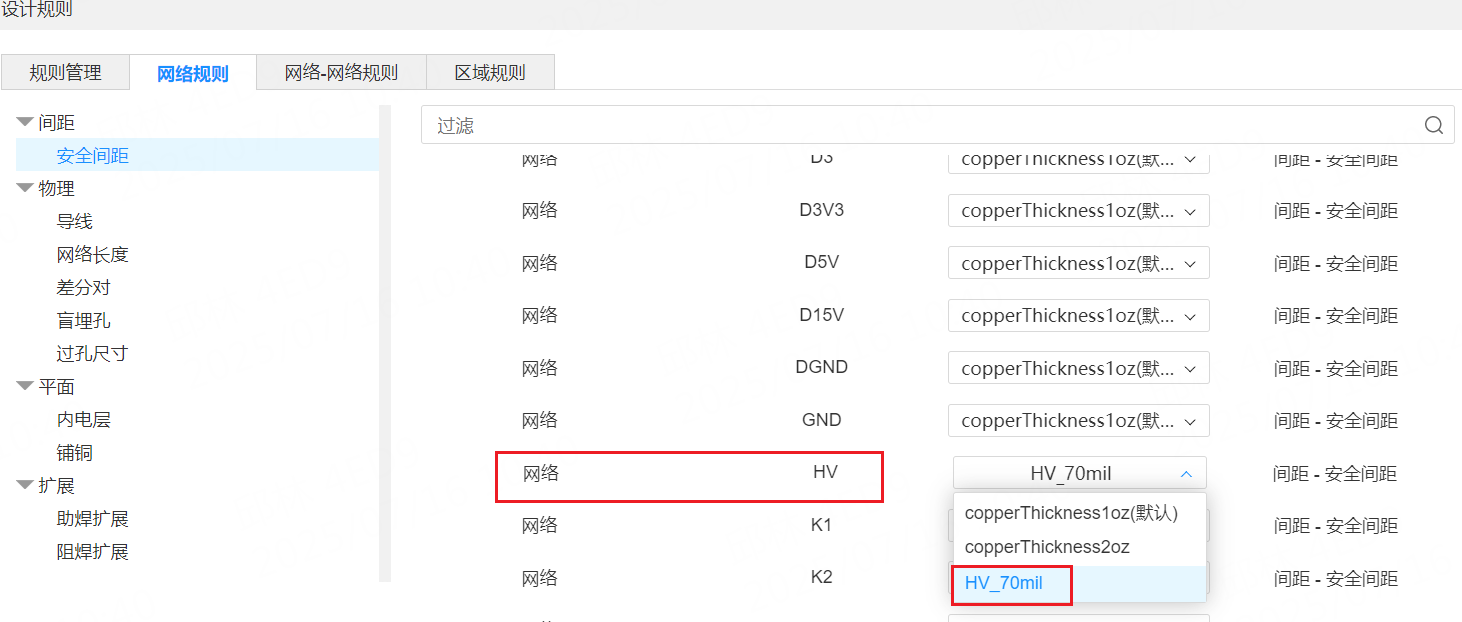

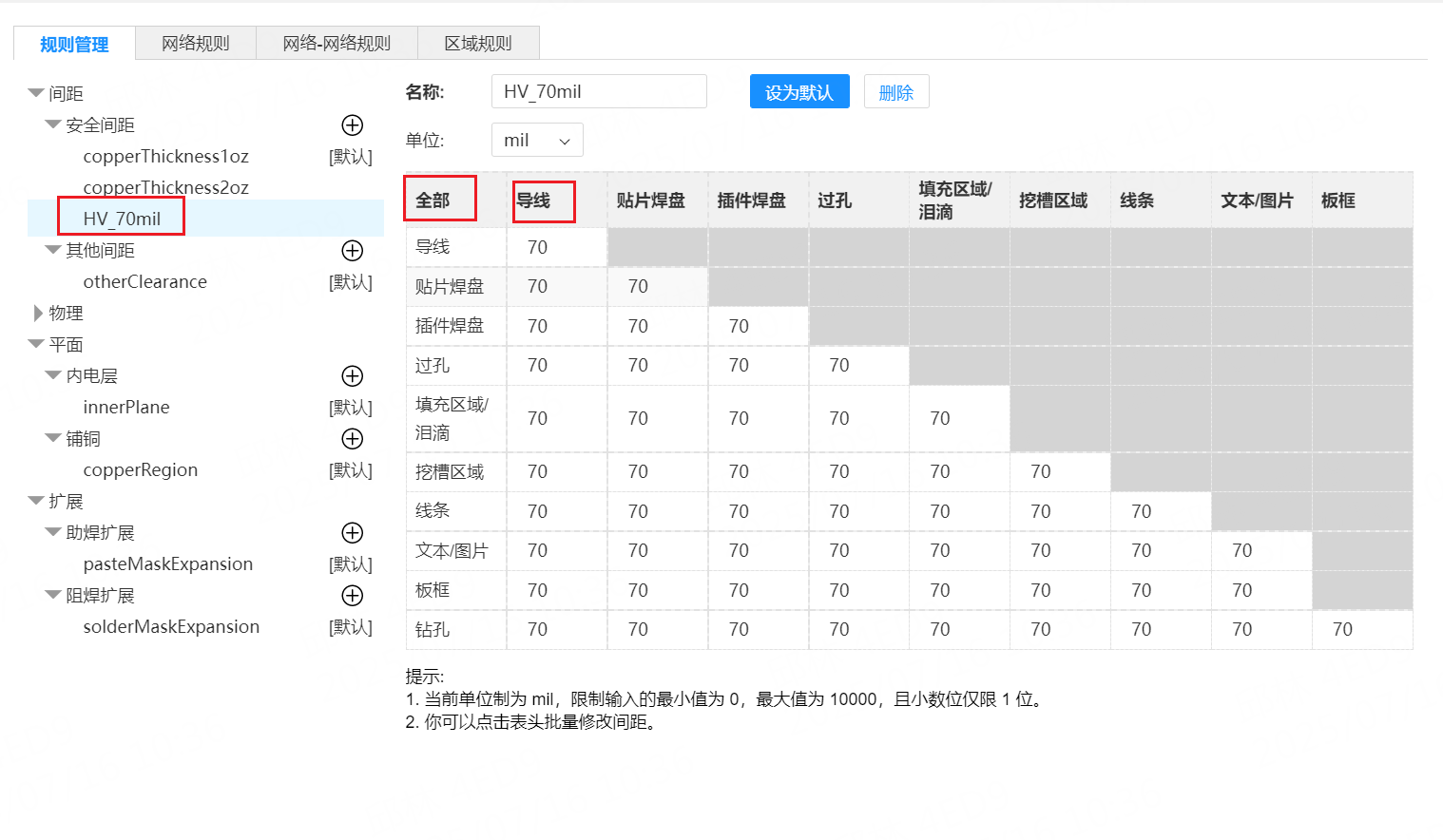

布局传递 布局的时候，器件周围的阻容一般是放在一起的。 先把器件和阻容在原理图中一起选中，然后“设计”-》“布局传递”，在PCB中就会自动把器件和阻容聚集在一起。 设计规则 立创EDA的间距规则是先设置规则，然后再把规则指定到某网络上。 比如我要把HV网络与其他网络设置70mil的间距。需要先添加安全间距规则，改名字HV_70mil，然后改右边的距离，点全部可以全部更改，点列名可以改整列，点单元格可以改单格值。 然后在网络规则中找到HV网络，把HV_70mil指定上去。
