【Mini-F5265-OB开发板试用测评】基于ST7735STFT屏幕的LVGL9移植

news 来源：原创 2025/6/17 9:59:25

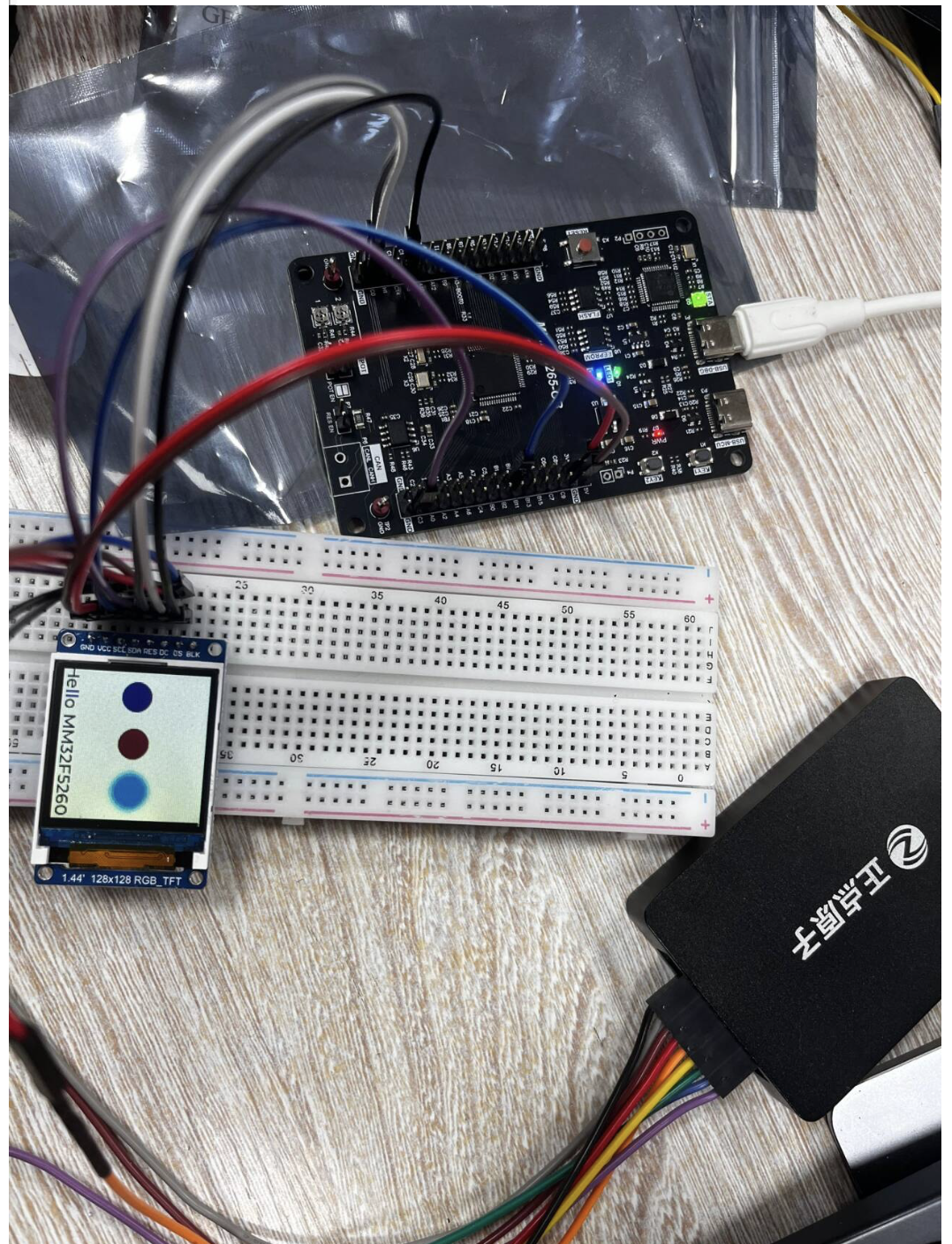

最近，我很幸运受邀参加MM32F5260开发板的测评活动。一直以来我对于图形化界面包有很高的热忱，LVGL是一款优秀的开源嵌入式图像界面库，它拥有丰富的组件和样式。但是由于涉及到图像的渲染，需要消耗大量的RAM空间。
在这里插入图片描述

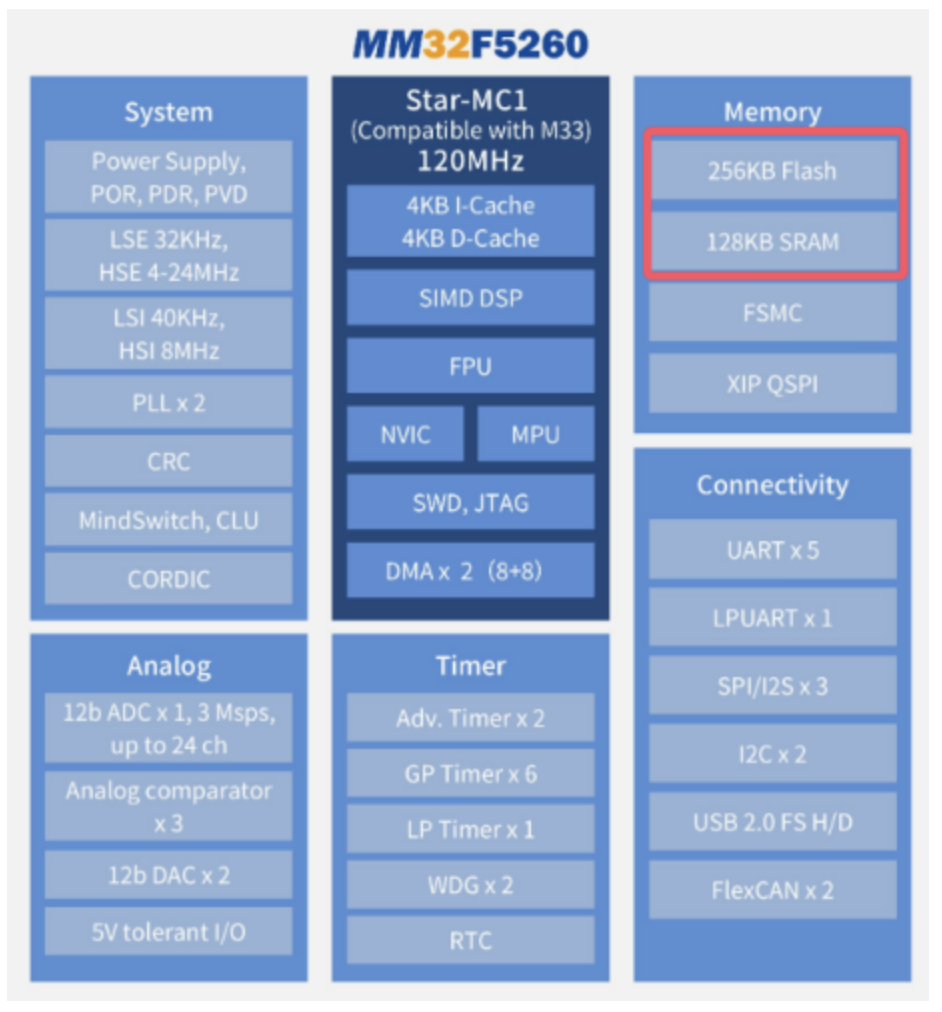

MM32F5260是一款搭载了基于 Arm v8-M 架构 32 位 Star-MC1 内核（兼容 Cortex-M33）的 MCU 产品，其工作频率可达 120MHz，同时拥有256KB Flash和128KB RAM，达到了LVGL官方的推荐配置，所以本次测评活动决定移植LVGL9到MM32F5260平台上。
在这里插入图片描述

本次移植参考了很多网络的文章，此处仅列出几个较为重要的
1.LVGL 移植到 STM32 通法（例：LVGL 9.2.2 到 STM32F429 ）
https://www.cnblogs.com/Huae/p/18621614
2.LVGL官方手册的移植部分
https://docs.lvgl.io/9.2/porting

本次的移植工作主要分为4步

1、获取最新的LVGL代码并进行裁剪
2、在Keil工程中添加对应的.c和.h文件
3、实现st7735s的驱动

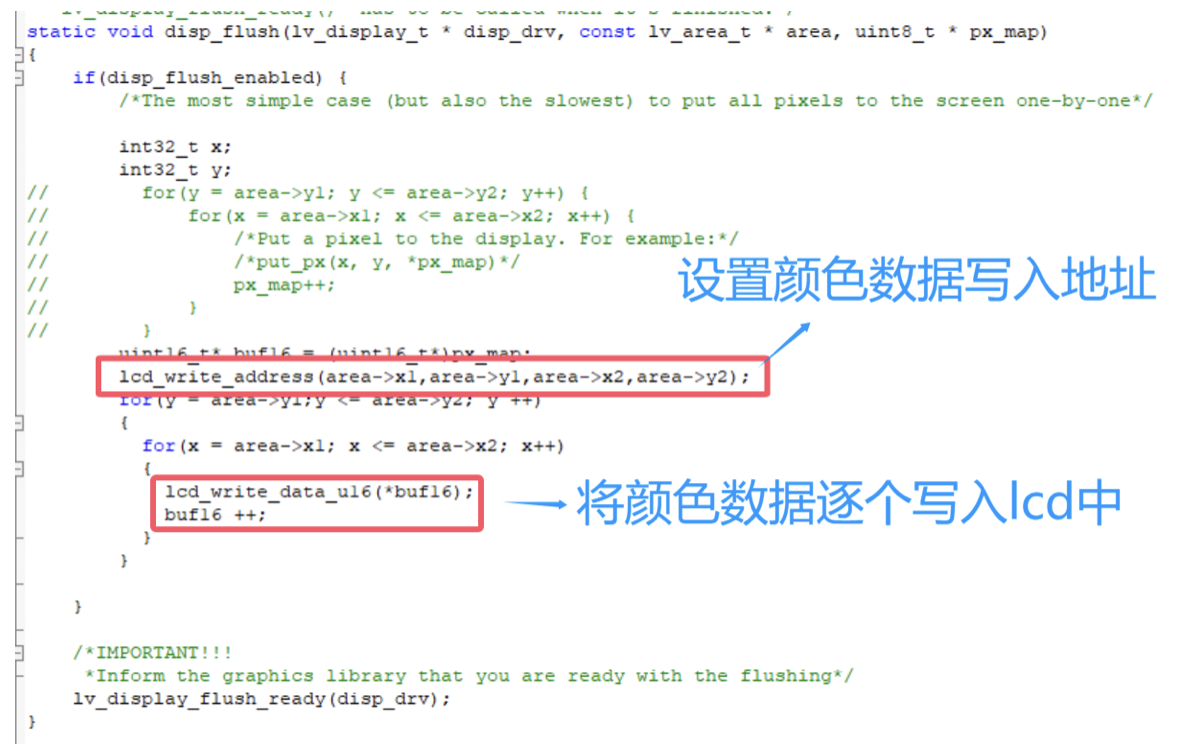

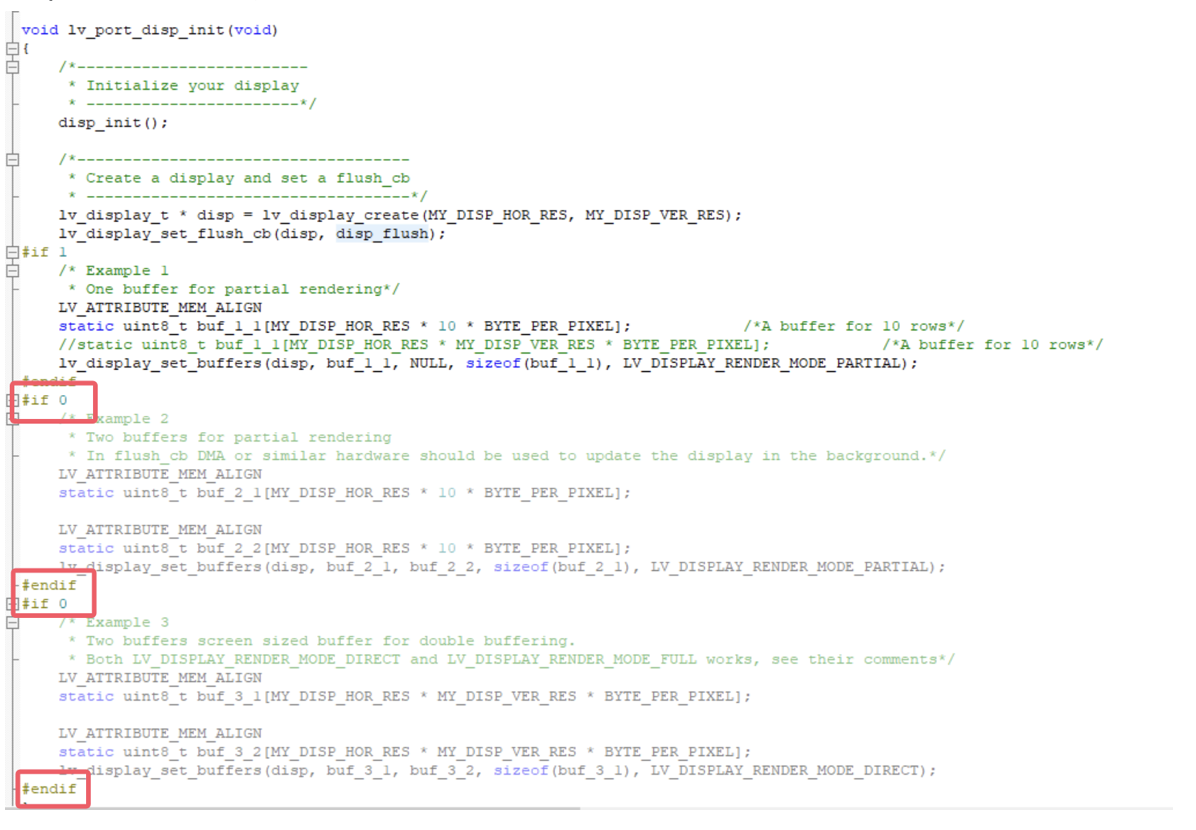

4、修改LVGL的display_flush函数中的画点函数修改为st7735s的画点函数

1、获取最新的LVGL代码并进行裁剪

我们从github中可以拉取最新的代码

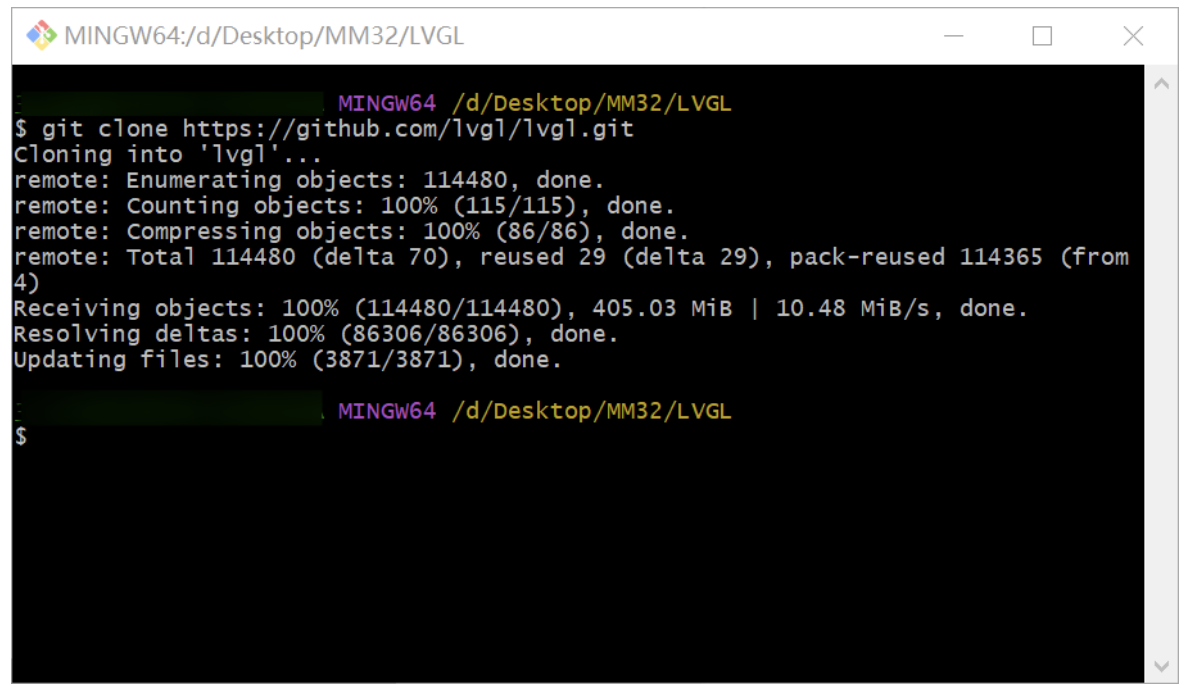

在gitbash中执行git clone https://github.com/lvgl/lvgl.git
在这里插入图片描述

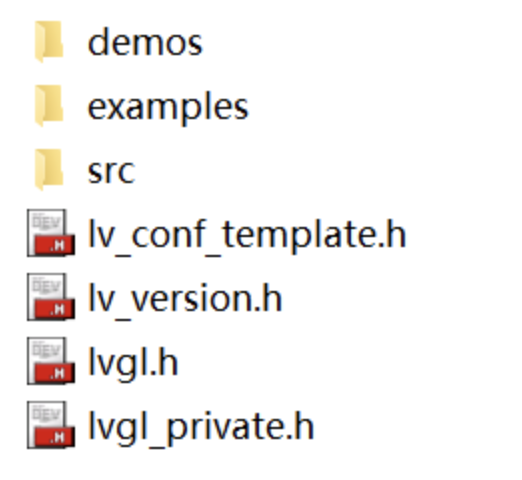

只保留如下的文件
在这里插入图片描述

2、在Keil工程中添加对应的.c和.h文件

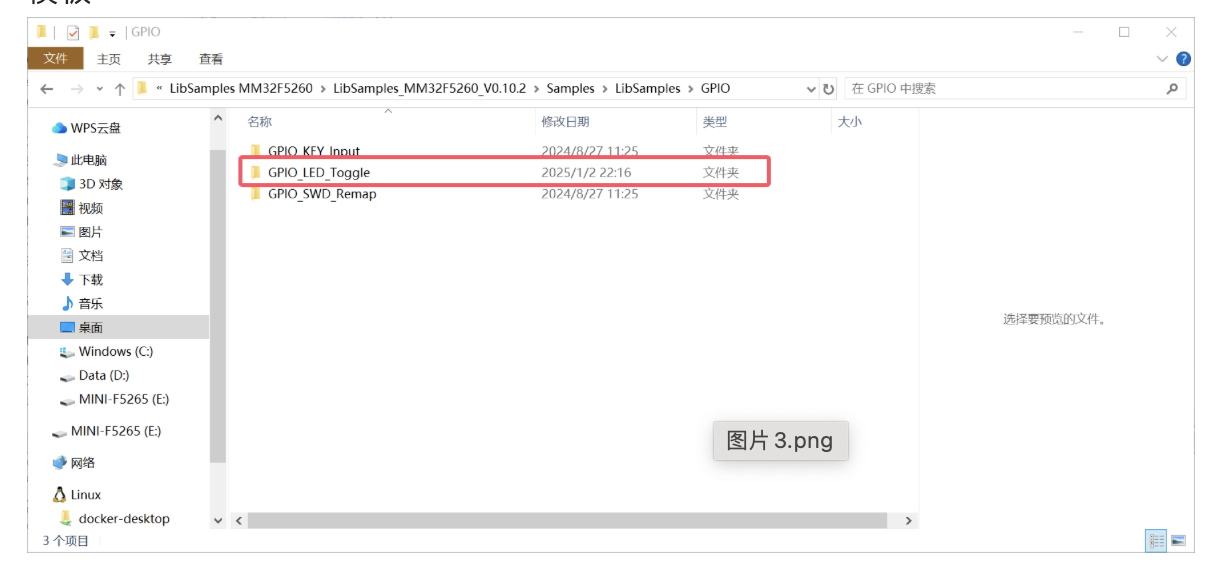

本次移植选择的是”MM32F5260库函数与例程”中的GPIO_LED_Toogle工程作为模板
在这里插入图片描述

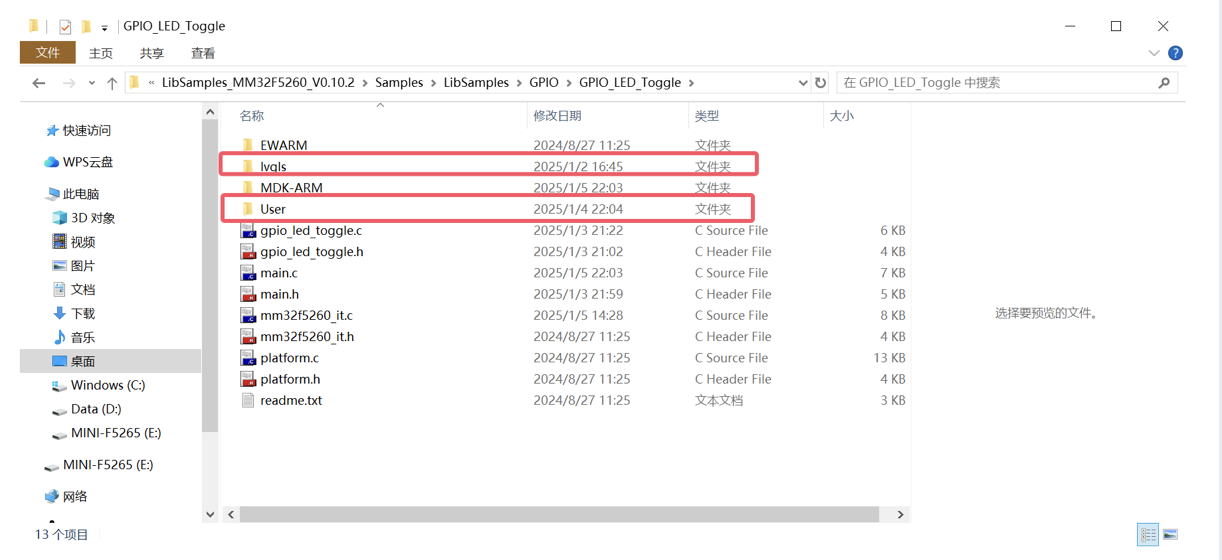

在GPIO_LED_Toggle文件夹中创建两个新的文件夹（lvgls、User）用于存储LVGL代码与用户代码
在这里插入图片描述

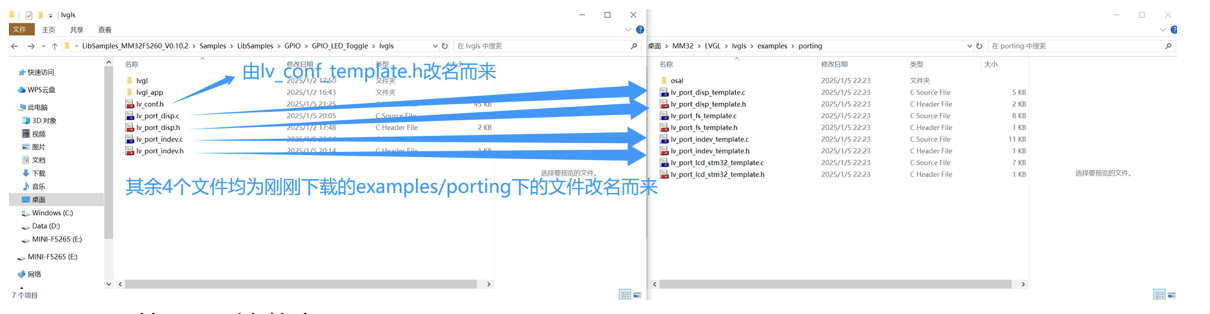

lvgls的目录结构如下
在这里插入图片描述

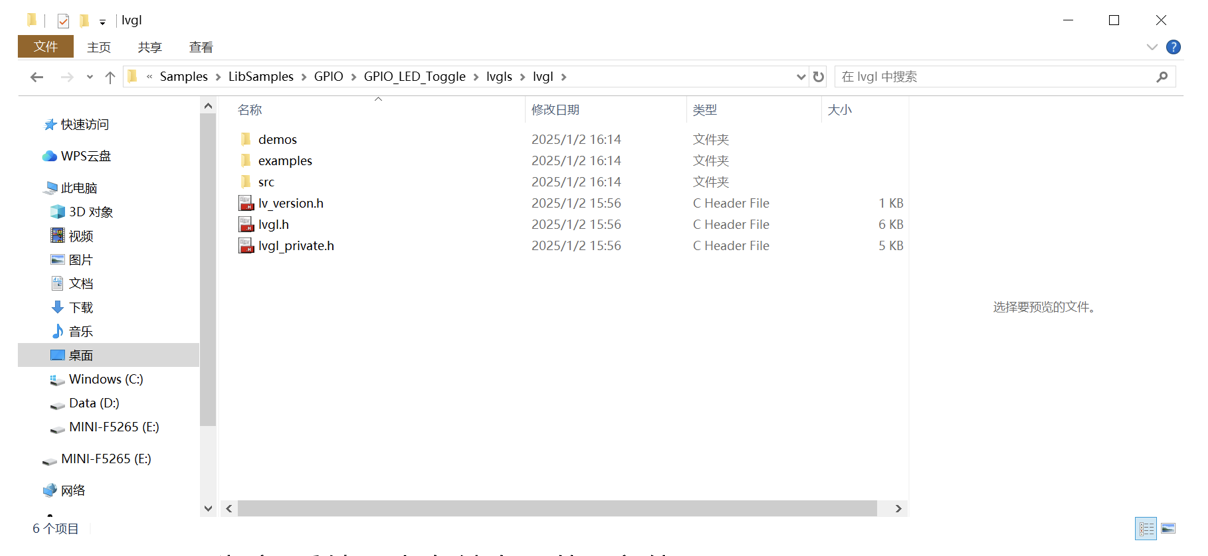

lvgls/lvgl的目录结构如下
在这里插入图片描述

lvgls/lvgl_app为空(后续用来存储自己的ui文件)

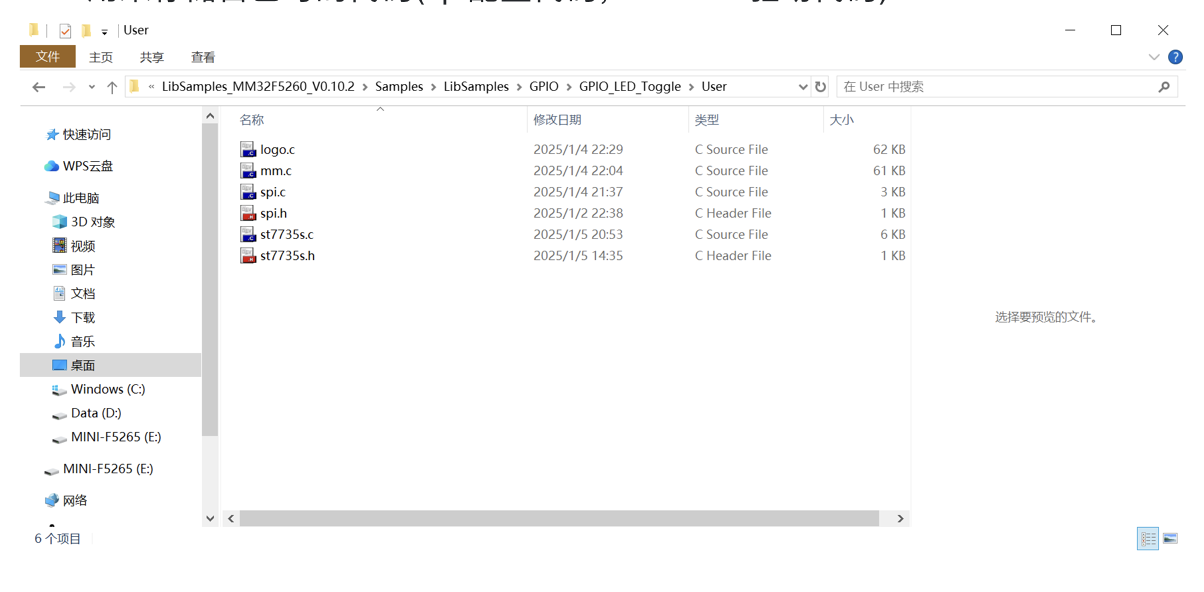

User用来存储自己写的代码(spi配置代码，st7735s驱动代码)
在这里插入图片描述

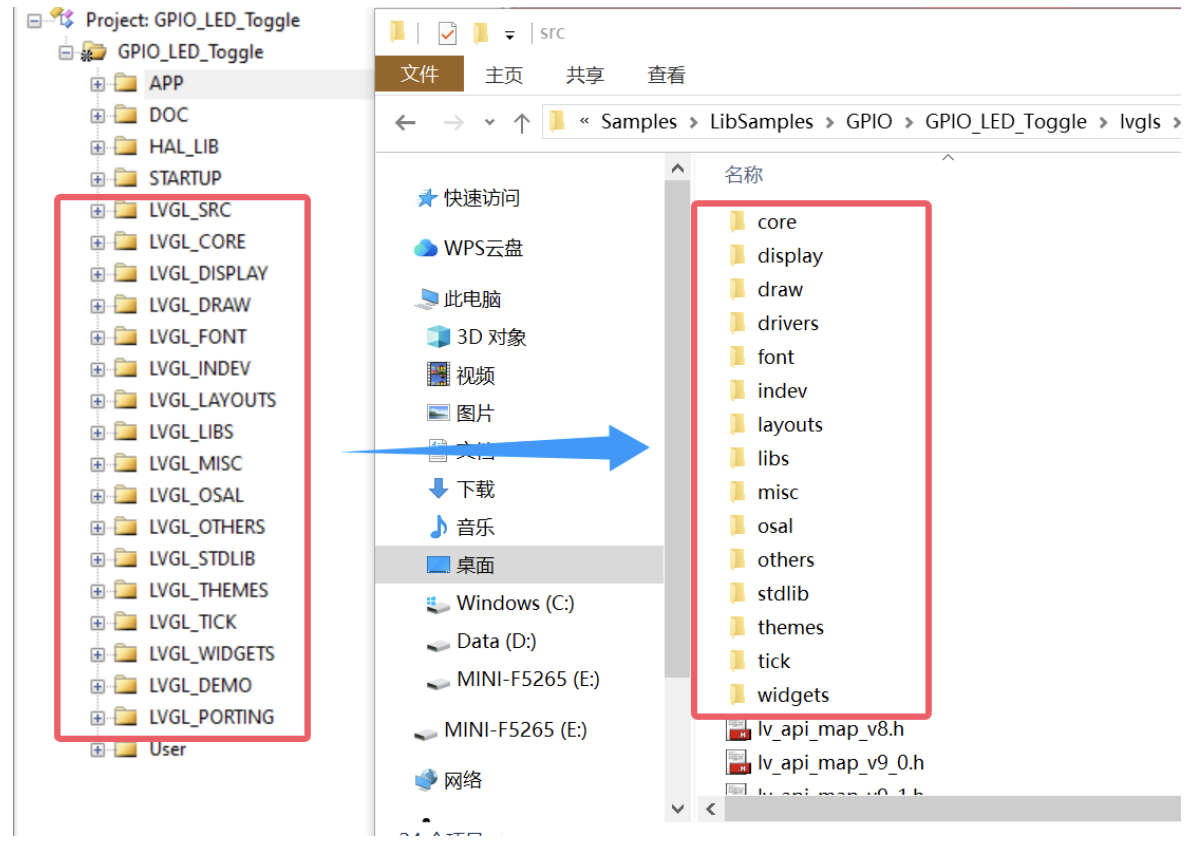

在keil中按照src中的文件夹创建Group，并导入该文件夹下的所有.c文件
在这里插入图片描述

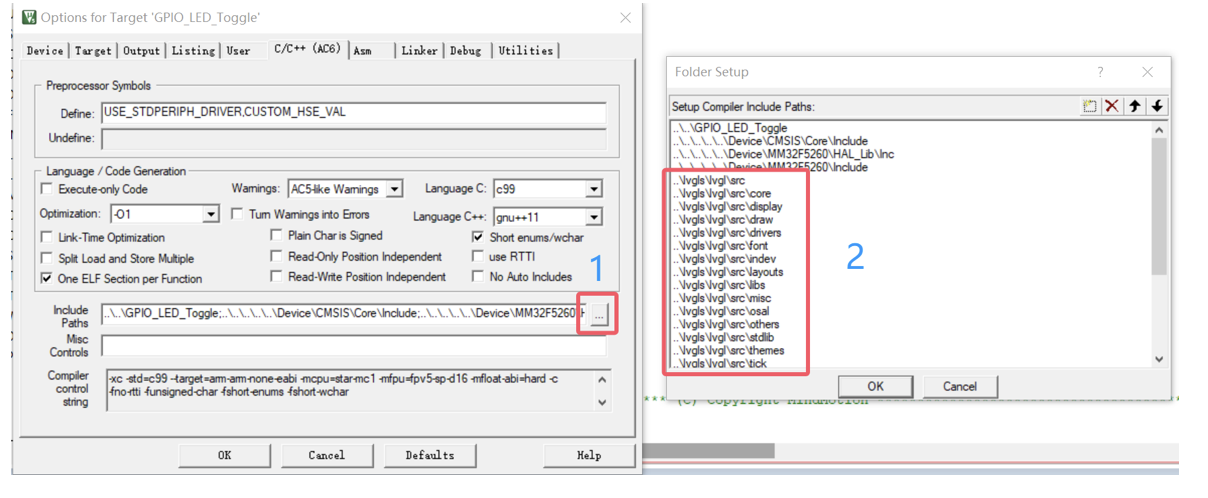

在keil中添加Include路径
在这里插入图片描述

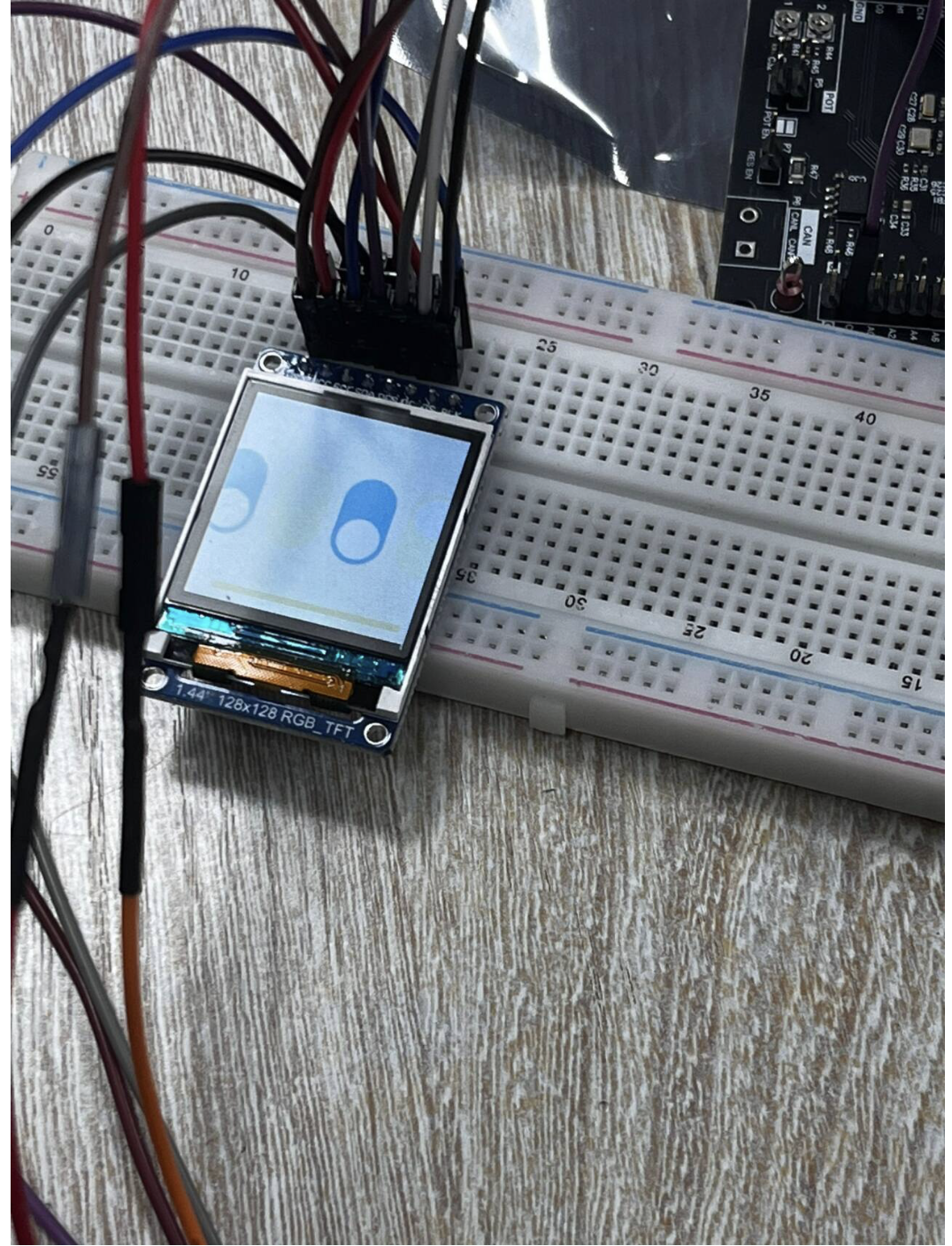

3、实现st7735s的驱动

主要实现以下几个函数
void SPI2_Init(void); //配置SPI2并初始化
void TFT_Init(void); //初始化LCD
void lcd_write_command(uint8_t cmd)； //使用SPI2发送指令
void lcd_write_data(uint8_t data); //使用SPI2发送8位数据
void lcd_write_data_u16(uint16_t data); //使用SPI2发送16位数据
void lcd_write_address(uint8_t x_start,uint8_t y_start,uint8_t x_end,uint8_t y_end); 设置颜色数据写入地址
