什么是旋转开关？

旋转开关全面技术解析：从核心原理到广泛应用

---

一、 旋转开关概述

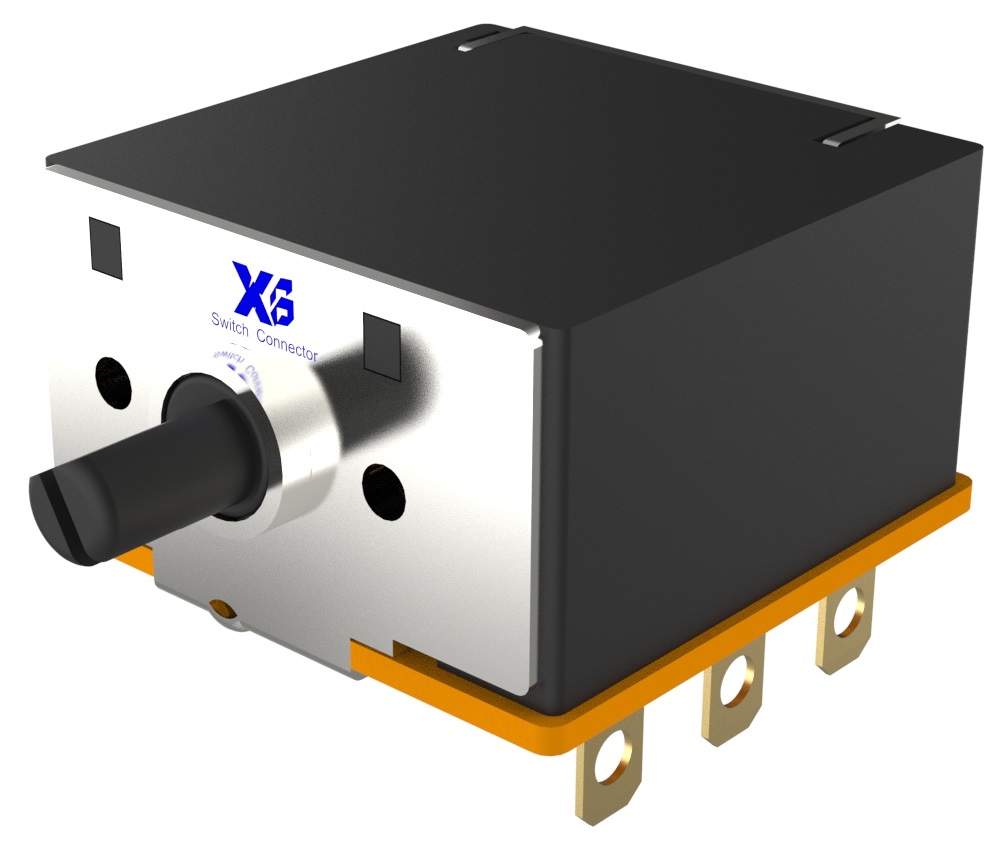

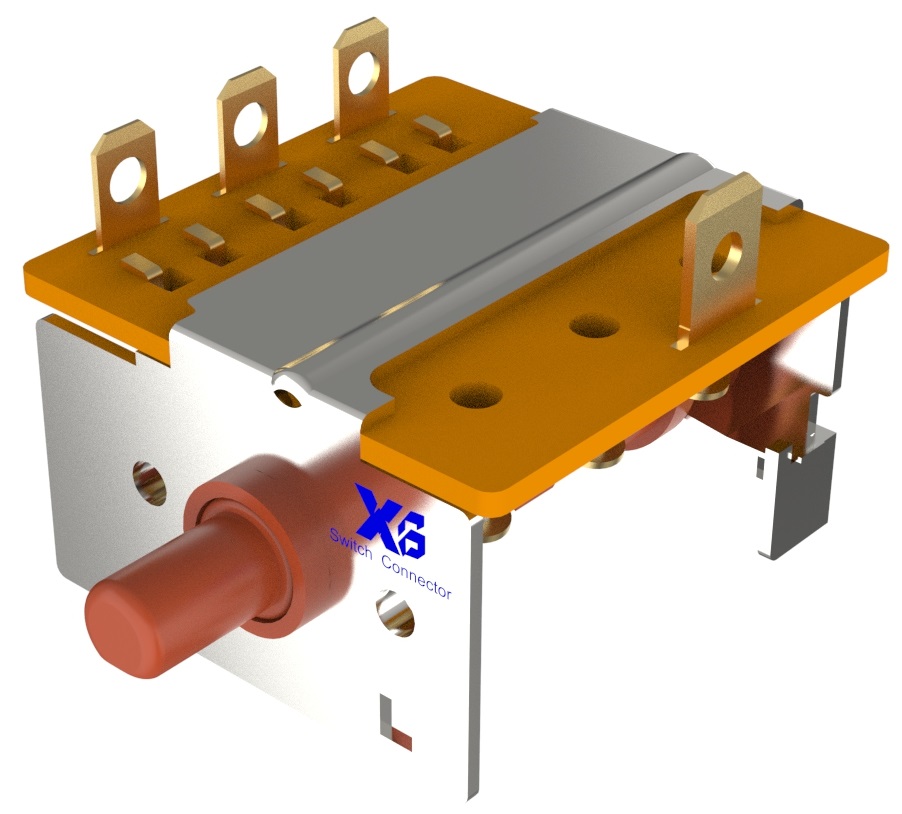

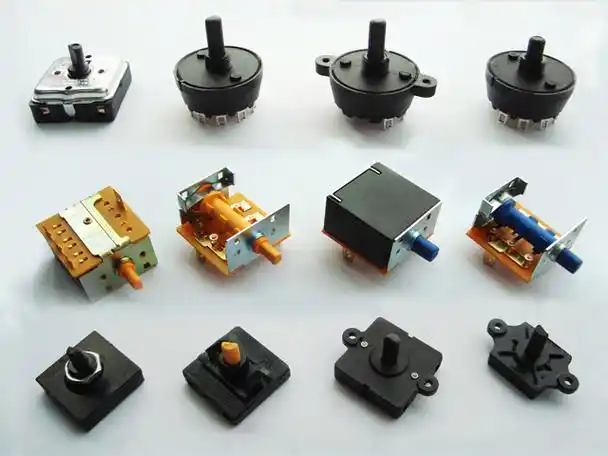

旋转开关是一种通过操作者手动旋转轴或旋钮来切换内部电路连接状态的机电开关。其核心功能是实现电路的多路选择、通断控制或参数调节（如音量、档位）。旋转开关的核心结构通常由操作轴、定位机构（如棘轮棘爪、钢珠弹簧）、动触点、静触点阵列以及支撑这些部件的绝缘基座和外壳组成。

---

二、 核心工作原理与电路控制

1. 机械动作原理：

   • 旋转驱动： 用户施加扭力于操作轴或旋钮上。
   • 定位机构： 棘轮棘爪、钢珠弹簧或凸轮机构提供清晰的档位感，并在旋转到位后将开关保持在设定位置，防止误动作。
   • 触点切换： 旋转动作带动动触点（通常固定在转子上）在预定义的路径上运动，使其与固定在绝缘基座（定子）上的不同静触点组合接触或分离。
   • 凸轮控制 (常见于多刀/复杂开关)： 凸轮盘随轴转动，其特定轮廓控制着多个独立滑动触点的运动时序和位置，实现复杂的多路同步切换逻辑（如先断后合 Make-Before-Break 或 先合后断 Break-Before-Make）。

2. 电路控制逻辑：

   • 单刀单掷 (SPST) / 单刀双掷 (SPDT)： 基本通断或二选一功能。常见于简单电源开关或信号选择。
   • 单刀多掷 (SPnT)： 一个动触点依次切换连接 n 个不同的静触点。广泛用于量程选择、波段开关等。
   • 多刀单掷/多掷 (DPST, DPDT, nPmT)： 多个独立的动触点组（刀）同步动作，每“刀”可独立实现 SPST/SPDT/SPnT 功能。这是旋转开关最强大和应用最广泛的形式，用于同时控制多路独立电路。
   • 编码型开关： 输出格雷码或二进制码，用于数字信号输入（如设备菜单选择）。
   • 波段开关： 专为高频射频电路设计，具有特殊结构和材料以减少分布电容和电感，保证高频信号传输质量。



---

三、 关键性能参数详解

1. 电气参数：

   • 额定电压 (Rated Voltage)： 开关能安全可靠工作的最大工作电压 (AC 或 DC)。常见有 12V, 24V, 48V (DC), 125V, 250V, 480V (AC) 等。选择时必须考虑应用电路的实际工作电压。
   • 额定电流 (Rated Current)： 在额定电压下，开关触点能持续承载而不发生过热或损坏的最大电流。从毫安级 (信号开关) 到数十安培 (电源开关) 不等。这是选型的关键指标之一。
   • 接触电阻 (Contact Resistance)： 触点闭合时，两触点间的电阻值 (通常以毫欧 mΩ 计)。越低越好，影响功率损耗和信号完整性。高质量开关可低至几毫欧。
   • 绝缘电阻 (Insulation Resistance)： 断开触点间或触点与外壳/地之间的电阻值 (通常以兆欧 MΩ 计)。衡量绝缘性能，越高越好 (常 > 100 MΩ @ 500VDC)。
   • 耐压/介电强度 (Dielectric Strength/Withstand Voltage)： 开关能承受而不发生击穿的最高电压 (交流有效值或直流)。测试电压远高于额定电压 (如 1500VAC/1min 用于 250VAC 开关)，确保安全裕度。
   • 触点材料与镀层： 直接影响接触电阻、耐磨性、抗电弧能力和寿命。银合金 (AgCdO, AgSnO₂)、镀金 (信号级)、镀银 (功率级) 是常见选择。

2. 机械参数：

   • 档位数 (Number of Positions)： 开关提供的稳定切换位置数量 (如 2位, 3位, 6位, 12位, 24位等)。决定控制选项的多少。
   • 操作力 (Operating Torque/Force)： 驱动开关从一个档位切换到相邻档位所需的扭力 (单位：牛顿厘米 N·cm 或 盎司英寸 oz·in)。影响手感，需适中 (过轻易误动，过重操作困难)。
   • 操作角度 (Rotation Angle per Position)： 从一个档位切换到下一个档位需要旋转的角度 (如 30°, 45°, 60°)。影响面板布局和旋钮设计。
   • 机械寿命 (Mechanical Life)： 在无电流负载条件下，开关能承受的完整操作循环 (从起点出发，遍历所有档位，返回起点) 的最大次数。通常高达数万次甚至几十万次 (如 50,000 - 200,000+ 次)。反映结构耐久性。
   • 电气寿命 (Electrical Life)： 在额定负载 (电压/电流) 条件下，开关能可靠完成电路切换而不失效 (接触电阻超标、熔焊、粘连等) 的最大操作次数。远低于机械寿命 (如 10,000 - 50,000 次 或更低，取决于负载性质)。是实际应用更关键的寿命指标。
   • 定位感与手感： 由定位机构决定，应有清晰的“咔哒”感或阻力变化，反馈档位切换到位。
   • 轴类型与尺寸： 如光轴 (D形轴、圆轴)、螺纹轴、套筒轴等，直径 (如 6mm) 和长度需匹配旋钮和面板厚度。

3. 环境参数：

   • 工作温度范围 (Operating Temperature Range)： 开关能正常工作且性能指标不超限的环境温度区间 (如 -25°C 至 +85°C, -40°C 至 +105°C)。高温影响绝缘和触点，低温影响材料和润滑。
   • 防护等级 (IP Rating)： 防尘防水等级 (如 IP40, IP65, IP67)。IP40 防>1mm 固体异物，无防水；IP65 防尘且防低压喷水；IP67 防尘且防短时浸水。对户外、工业、医疗等环境至关重要。
   • 耐环境性： 抵抗盐雾、有害气体、臭氧、霉菌等的能力，通常通过特定测试标准 (如盐雾试验) 评估。

---

四、 材料与制造工艺

1. 触点材料：

   • 大电流/功率型： 银氧化锡 (AgSnO₂)、银氧化镉 (AgCdO - 因环保受限)、银镍 (AgNi) 合金。具有良好的导电性、抗熔焊性和耐磨性。
   • 小电流/信号型： 镀金 (Au) 或金合金。接触电阻极低且稳定，抗氧化能力强，适用于弱信号、低电平电路。
   • 基材： 常用铜合金 (如磷青铜、铍青铜) 提供良好的弹性和导电基础，表面再覆以上述功能材料。

2. 绝缘材料：

   • 基座/定子： 高性能热塑性塑料 (如 PA66 - 尼龙66, PBT - 聚对苯二甲酸丁二醇酯, LCP - 液晶聚合物) 或热固性塑料 (如 电木 - 酚醛树脂)。要求高绝缘强度、尺寸稳定、耐高温、阻燃性 (满足 UL94 V-0/V-2)。
   • 外壳： 保护内部结构，常用 ABS, PC (聚碳酸酯), PA, PBT 或金属 (如铝合金、锌合金压铸件)。金属外壳提供更好的机械强度和电磁屏蔽 (EMI)。

3. 结构件与辅助材料：

   • 轴： 不锈钢或高强度黄铜，耐腐蚀耐磨。
   • 定位机构： 弹簧 (不锈钢)、钢珠 (轴承钢)、棘轮棘爪 (工程塑料或金属)。
   • 润滑剂： 特定耐高温、长寿命的触点润滑脂或机构润滑脂，减少摩擦磨损，延长寿命。
   • 密封件： 硅橡胶 (Silicone) O型圈或垫片，用于实现防护等级 (IP65/IP67)。

4. 关键工艺：

   • 精密注塑： 制造复杂的绝缘基座和外壳，尺寸精度和一致性要求高。
   • 冲压与成型： 制造金属触点、弹片、端子。
   • 电镀： 在触点、端子上电镀功能层 (金、银、锡)。
   • 自动化装配： 将大量精密零部件高效、可靠地组装成型。
   • 激光打标/丝印： 标识档位、参数、品牌。
   • 严格测试： 100% 或抽样进行电气性能 (通断、耐压、绝缘)、机械性能 (操作力、手感) 和环境适应性测试。



---

五、 核心应用领域

旋转开关凭借其多样性、可靠性和直观性，几乎遍布所有需要手动选择的电气电子领域：

1. 工业自动化与控制： 机床操作模式（手动/自动/点动）、电机启停、速度/扭矩选择、PLC 输入选择、设备功能选择。
2. 测试与测量仪器： 万用表量程/功能选择、示波器通道/时基选择、信号发生器波形/频率范围选择、电源电压/电流档位设定。
3. 电力设备： 变压器分接头切换（有载/无载）、配电柜控制模式选择、保护装置设定。
4. 通讯设备： 电台波段选择、信道切换、功能选择开关。
5. 医疗设备： 病床控制、诊断设备参数选择（能量/模式）、治疗仪器档位设定。
6. 交通运输： 汽车空调模式/风量选择、车载音响输入源选择、工程机械控制模式切换。
7. 家用电器： 烤箱/灶具功能模式选择、洗衣机程序选择、风扇风速档位、音响输入选择/音调控制（老式）。
8. 音视频设备： 专业调音台输入选择、功放输入源切换、老式收音机/电视机波段/频道选择。
9. 安防系统： 布防/撤防模式选择、报警区域选择。

---

六、 安装方式

旋转开关的安装必须稳固可靠，确保操作顺畅且不影响电气连接和安全：

1. 面板安装 (Panel Mount - 最常见)：

   • 开关本体穿过设备面板的开孔。
   • 使用配套的螺母（通常为六角螺母或锁紧螺母）从面板背面旋紧在开关的螺纹套筒上，将开关牢固固定在面板上。
   • 关键： 面板开孔尺寸必须精确匹配开关规格书中要求的孔径 (D)。过小无法安装，过大会导致开关晃动或无法稳定固定。
   • 旋钮安装在面板外侧的操作轴上。

2. 印刷电路板安装 (PCB Mount)：

   • 开关底部带有引脚（直插式 DIP 或表面贴装 SMT）。
   • 引脚直接插入 PCB 上对应的通孔内，并通过波峰焊或手工焊接固定。
   • SMT 型则通过回流焊固定在 PCB 表面。
   • 优势： 节省空间，连接可靠，适合自动化生产。劣势： 操作力直接作用于 PCB，需考虑 PCB 强度和固定。更换相对麻烦。
   • 旋钮直接安装在开关轴上。

3. 导脚固定安装 (Bracket Mount / Flange Mount)：

   • 开关本体两侧或底部带有安装耳片（导脚）。
   • 使用螺钉穿过耳片上的孔，将其固定在设备的底板、框架或内部支撑结构上。
   • 操作轴仍需穿过面板，旋钮安装在面板外侧。
   • 适用： 大型、重型开关，或需要额外支撑的情况。

4. 安装注意事项：

   • 面板厚度： 必须确保开关的安装螺纹长度足够咬合面板厚度，螺母能完全拧紧。过厚面板需加垫片或选加长型开关。
   • 操作空间： 旋钮后方和侧面需留出足够的操作空间，避免干涉。
   • 轴对中： 安装时应尽量保证操作轴垂直于面板，否则可能导致旋钮歪斜、操作力增大或卡滞。
   • 导线连接： 对于非 PCB 安装的开关，连接导线需牢固（焊接、压接端子、螺丝端子），避免拉扯，并符合电流要求。端子处可能需要热缩管或绝缘帽保护。
   • 接地： 金属外壳开关或安全要求高的场合，外壳应可靠接地。

---

七、 选型要点总结

选择旋转开关时，需系统考虑以下因素：

1. 电路需求： 电压、电流类型 (AC/DC) 及大小、所需刀/掷数 (nPmT)、切换逻辑 (MBB/BBM)。
2. 机械需求： 档位数、操作角度、操作力矩要求、机械寿命期望。
3. 环境要求： 工作温度、湿度、是否需要防尘防水 (IP等级)、耐化学腐蚀、抗冲击振动。
4. 尺寸与安装： 面板开孔尺寸、安装方式 (面板/PCB/导脚)、面板厚度、旋钮空间限制、轴型尺寸。
5. 手感与指示： 定位清晰度、操作力要求、是否需要档位标识窗或指针。
6. 法规与认证： 是否需要特定认证 (如 UL, cUL, CE, VDE, CCC, RoHS)。
7. 成本与供货： 在满足技术要求的前提下考虑预算和供应商的稳定性。

---

结语

旋转开关虽看似简单，实则是融合了精密机械设计、材料科学、电接触理论和先进制造工艺的复杂机电组件。其性能的优劣直接影响着整个设备或系统的可靠性、安全性和用户体验。深入理解其工作原理、核心性能参数、材料工艺特点以及应用安装要点，是工程师进行正确选型、合理设计以及高效维护的基础。随着工业4.0、物联网和新能源等领域的发展，对旋转开关在小型化、智能化、高可靠性和恶劣环境适应性等方面提出了更高要求，持续推动着这一经典元器件的技术创新与发展。
