嵌入式通信模块实战新范式：基于虚拟仿真平台的NB-IoT核心技能训练——零硬件损耗的全栈式实验方案，重构物联网通信教学逻辑

news 来源：原创 2025/6/13 7:45:33

在万物智联时代，NB-IoT通信模块已成为低功耗广域网的基石。BC260Y作为行业主流模组，其AT指令控制与网络诊断能力是嵌入式开发者的必备技能。传统教学受限于硬件采购成本、设备管理难度及实验风险，难以开展规模化训练。嵌入式仿真实验教学平台（https://app.puliedu.com/）通过全虚拟化技术，为高校打造了开箱即用的沉浸式实验环境。

一、深入通信协议栈：Ping操作的工程价值与教学意义

网络连通性检测是设备入网的第一道防火墙。BC260Y的Ping操作实验看似基础，实则贯穿三大核心知识层：

硬件层：理解UART串行通信的电气特性与帧结构（实验硬件设计章节）
协议层：掌握AT指令集的控制逻辑与响应机制（需查阅《Quectel_BC260Y-CN_AT命令手册》）
应用层：构建网络诊断能力与故障树分析思维

实验关键步骤揭示技术本质：

// 典型控制流
AT+CFUN=1        // 唤醒模块进入全功能模式 → 验证电源管理逻辑
AT+ICCID         // 读取SIM卡身份标识 → 理解IMSI与ICCID的差异
AT+QPING="目标IP" // 发送ICMP请求 → 分析时延与丢包率的关系

该过程要求学生同步解读《BC260Y模块技术手册》，理解PSM/eDRX等低功耗模式对网络响应的影响，这正是传统纯理论教学难以企及的实践深度。

二、虚拟仿真平台如何突破教学瓶颈

实体实验长期面临三重困境：

设备损耗困境：模块频繁插拔导致接触不良，年故障率超35%
环境依赖困境：需配置专用服务器及APN接入点，调试耗时占比60%
可视化困境：串口信息碎片化，关键状态变化不可见

嵌入式仿真实验教学平台的革新设计：

1. 硬件抽象层（HAL）虚拟化

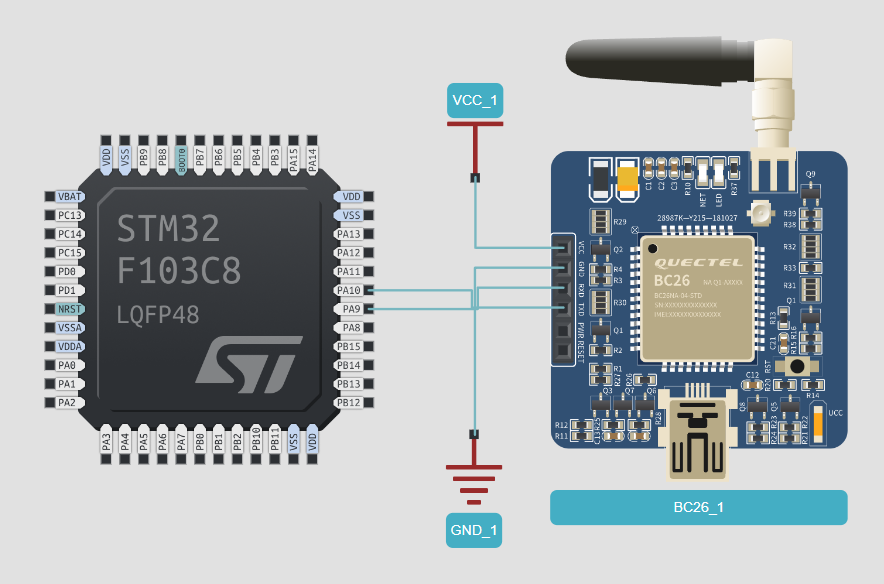

自动映射STM32与BC260Y的UART连接（图1引脚关系动态呈现）
实时监测PA9(TX)/PA10(RX)的电气信号波形
内置《STM32F1参考手册》关键章节即时调用

2. 指令交互可视化系统

双向展示AT指令发送与模块响应
自动标记异常响应：如"ERROR 516"（网络未注册）
历史指令回溯功能支持对比分析

3. 虚拟网络靶场

预置公有云IP、本地服务器等测试节点
可自定义丢包率/时延参数，模拟弱网环境
自动生成Ping测试统计报告

三、教学闭环设计：从认知到创新的能力跃迁

平台构建了四阶能力培养模型：
交互式认知
- 在虚拟终端逐条执行AT指令，观察BC260Y状态机迁移
- 通过“帮助系统”即时查阅QPING指令参数格式
工程化开发
- 基于平台提供的代码模板（实验第五部分）
- 编写自动化工序：模块唤醒→SIM卡校验→网络附着→Ping测试
深度调试训练
- 使用逻辑分析仪功能捕获指令响应时间戳
- 分析QPING响应超时原因：APN配置错误 vs 信号强度不足
跨场景迁移
- 将Ping目标切换为MQTT服务器地址（关联《BC260Y_MQTT应用指南》）
- 扩展实现TCP长连接保活检测机制

四、为什么选择全虚拟化实验方案？

相较于传统硬件实验箱，平台具备不可替代的优势：

维度	传统方案	仿真平台方案
设备成本	模块+开发板≥￥500/套	零硬件投入
实验风险	静电损坏/短路风险≥17%	完全规避物理损耗
空间灵活性	固定实验室机位	支持Web远程访问
知识关联性	手册查阅与实操分离	文档/代码/硬件联动跳转
教学管理	需专人维护设备	自动批阅实验报告
