常见Modbus协议面试问题

目录

1、Modbus RTU、Modbus ASCII、Modbus TCP有什么区别？

2、如何在微控制器上实现Modbus从站？

3、Modbus消息的关键组成部分是什么？

 4、如何处理Modbus RTU中的CRC计算？

5、Modbus协议的数据类型与寄存器分类

6、在资源受限的微控制器上实现Modbus有哪些挑战？

7、如何确保Modbus通信系统的实时性能？

8、如何在嵌入式系统中调试Modbus通信问题？

9、常用功能码及其应用场景

10、Modbus常见异常码

11、Modbus是应用层协议还是传输层协议？

---

本文将从面试官的角度，深入剖析Modbus协议的核心概念、技术细节以及实际应用，为技术人员提供一份全面的面试准备指南。

1、Modbus RTU、Modbus ASCII、Modbus TCP有什么区别？

面试官经常通过对比不同Modbus变体来考查候选人的技术深度。

• Modbus RTU：使用二 进制编码，效率高，适用于串行通信。
• Modbus ASCII：使用ASCII字符编码，便于调试，但效率较低。
• Modbus TCP：基于以太网，添加了MBAP 报头，删除了CRC校验。

2、如何在微控制器上实现Modbus从站？

实现Modbus从站需要以下步骤：

• 配置串行接口：设置微控制器的UART模块，匹配波特率、奇偶校验和停止位。
• 解析请求：接收主设备发送的Modbus消息，解析地址、功能码和数据字段。
• 验证CRC：对于Modbus RTU，计算并验证消息的CRC。
• 处理功能码：根据功能码（如03读取保持寄存器）执行相应操作。
• 生成响应：构造响应消息，包含请求的数据或错误码，并发送回主设备。

许多微控制器平台提供Modbus库（如Arduino的ArduinoModbus库或STM32的FreeModbus），可以简化实现过程。

3、Modbus消息的关键组成部分是什么？

理解数据帧结构是掌握Modbus协议的关键，这也是面试中的核心考点。

Modbus消息（以RTU为例）包括以下部分：

• 地址字段（1字节）：指定从设备地址（1-247，0为广播）。
• 功能码（1字节）：指示操作类型（如03读取保持寄存器）。
• 数据字段（可变长度）：包含功能码所需的具体信息，如寄存器地址或值。
• 错误校验（2字节）：RTU使用CRC，ASCII使用LRC，确保数据完整性。

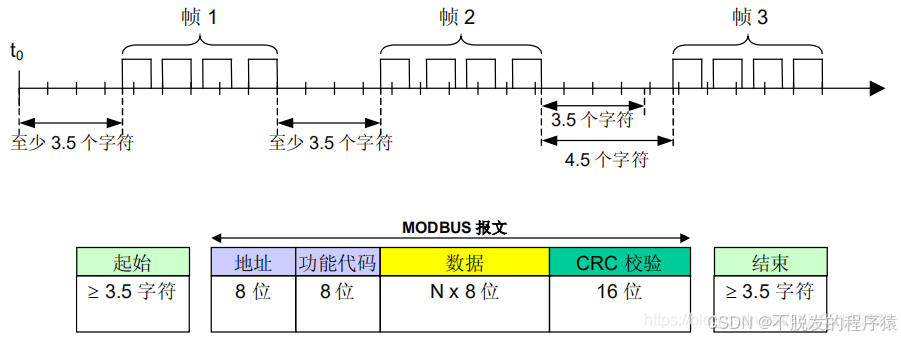

• 帧开始/结束：RTU通过至少3.5个字符时间的静默间隔标记消息边界。

​

 4、如何处理Modbus RTU中的CRC计算？

CRC校验是Modbus RTU协议的重要组成部分，面试官经常要求候选人解释其工作原理或实现算法。

Modbus RTU使用16位CRC进行错误检测。发送方计算整个消息（地址+功能码+数据）的CRC并附加到消息末尾。接收方重新计算CRC并与接收到的CRC比较，以验证消息完整性。

实现方法：

• 软件实现：使用查找表或多项式（0xA001）计算CRC。
• 硬件支持：某些微控制器（如STM32）提供硬件CRC模块，加速计算。

以下是一个简单的CRC计算函数。

uint16_t modbus_crc16(uint8_t *data, uint16_t length) {uint16_t crc = 0xFFFF;for (int i = 0; i < length; i++) {crc ^= data[i];for (int j = 0; j < 8; j++) {if (crc & 0x0001) {crc = (crc >> 1) ^ 0xA001;} else {crc = crc >> 1;}}}return crc;
}

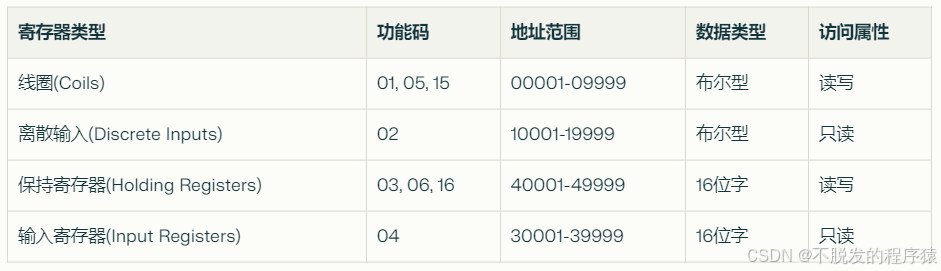

5、Modbus协议的数据类型与寄存器分类

Modbus协议定义了四种基本的数据类型，这是面试中的高频考点。

​

6、在资源受限的微控制器上实现Modbus有哪些挑战？

在资源受限的微控制器上实现Modbus可能面临以下挑战：

• 内存限制：寄存器和消息缓冲区占用RAM，需优化存储。
• 时间要求：需及时响应主设备请求，尤其在实时系统中。
• 串行通信：正确配置波特率、奇偶校验和停止位，避免通信错误。
• 错误处理：实现健壮的错误检测和恢复机制，如处理无效功能码或CRC错误。

解决方法：

• 使用轻量级Modbus库，减少代码占用。
• 利用中断驱动的串行通信，提高响应速度。
• 优化数据结构，减少内存使用。

7、如何确保Modbus通信系统的实时性能？

为确保实时性能，可采取以下措施：

• 中断驱动通信：使用串口中断处理接收和发送数据。
• 任务优先级：在多任务系统中，优先处理Modbus消息。
• 代码优化：减少处理延迟，如使用高效的CRC算法。
• RTOS支持：在复杂应用中，使用实时操作系统（如FreeRTOS）管理任务调度。

8、如何在嵌入式系统中调试Modbus通信问题？

调试Modbus通信问题的方法包括：

• 使用协议分析器：如串口监视器或Modbus调试工具，监控消息内容。
• 验证消息格式：检查从站地址、功能码和数据字段是否正确。
• 检查CRC：确保CRC计算正确，排除传输错误。
• 配置串口参数：确认波特率、奇偶校验和停止位一致。
• 日志记录：在固件中记录消息和错误，便于分析。

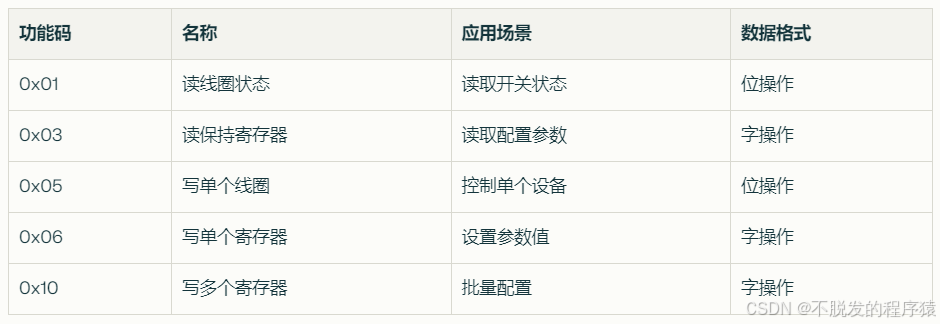

9、常用功能码及其应用场景

面试中经常考查的功能码包括：

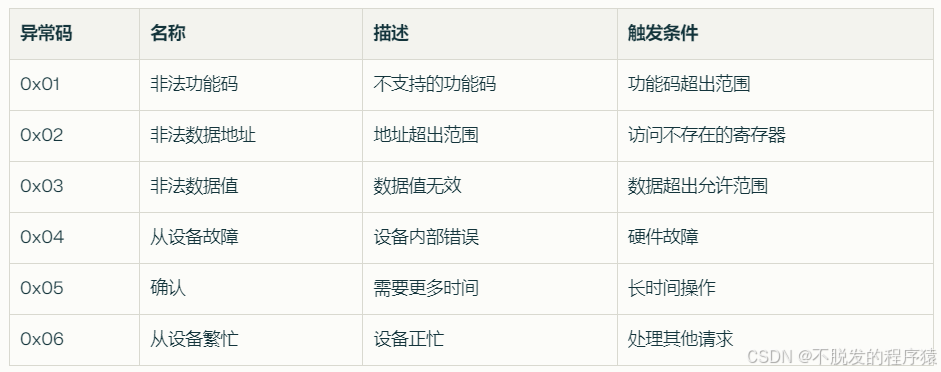

10、Modbus常见异常码

错误处理是面试中的重要考点，体现了候选人对协议理解的深度。

11、Modbus是应用层协议还是传输层协议？

Modbus是典型的应用层协议（OSI第7层），其设计精髓在于设备无关性。
