计算机组成原理——输入/输出系统（十五）
【星空下的勇者】
你看过暗夜里的种子吗？它在冻土中蛰伏，根须却始终朝着星辰的方向生长。人生的勋章从不在顺风中铸造，那些让你咬牙攀爬的陡坡、独自穿越的风暴，都在重塑你的骨骼。别怕眼下的黯淡，所有伟大的光都诞生于漫长的燃烧——伤疤会成为勇气的纹章，汗水会凝成破晓时的钻石。真正的强大，不是未曾跌倒，而是跌倒后依然选择站起，带着比昨天更清醒的炽热向前奔去。此刻你握紧的拳头里，正攥着一整个春天。
计算机组成原理资源网
https://www.wenjingketang.com/这里面有ppt课后习题及答案，需要的可以自行下载
目录
9.1 I/O系统概述
9.1.1 I/O系统的组成（硬件+软件）
硬件架构
软件栈层级
9.1.2 I/O控制方式演进
9.2 I/O过程的程序直接控制
9.2.1 无条件传送方式（盲传输）
技术原理
硬件设计要点
特性分析
9.2.2 程序查询方式（状态轮询）
完整工作流程
C语言模拟实现
性能优化技术
现代变种应用
深度技术对比
查询方式VS中断方式
专题扩展
现代CPU的优化指令
扩展内容（选择观看）
一、历史案例：早期PC并口编程实例
1.1 LPT端口硬件架构
1.2 打印机控制代码实现（DOS环境）
1.3 并行端口时序图
二、时序分析与计算
2.1 建立时间计算模型
案例：SPI接口时序验证
2.2 保持时间验证方法
三、错误处理机制深度解析
3.1 超时检测实现方案
3.2 错误恢复策略
四、现代嵌入式系统应用案例
4.1 Arduino按钮轮询实现
4.2 工业传感器轮询系统设计
五、安全防护与DoS防御
5.1 轮询漏洞攻击场景
5.2 多层级防护方案
硬件层防护
操作系统层防护
应用层最佳实践
六、进阶案例：智能家居轮询系统
6.1 Zigbee网络轮询设计
9.1 I/O系统概述
9.1.1 I/O系统的组成（硬件+软件）
硬件架构
PLAINTEXT
| 组件 | 功能描述 | 典型部件示例 | |---------------------|-----------------------------------|--------------------------| | CPU | 执行I/O指令和控制逻辑 | x86的IN/OUT指令集 | | I/O接口 | 设备与总线的桥梁 | 8255A并行接口芯片 | | I/O端口 | 寄存器组（数据/状态/控制） | 0x3F8（串口COM1基地址） | | 总线系统 | 数据传输通道 | PCIe/USB/SATA总线 | | 外设 | 物理输入输出设备 | 键盘/磁盘/打印机 |
软件栈层级
PLAINTEXT
1. 用户级I/O库 ── 提供POSIX标准接口（如fopen/fread） 2. 设备驱动层 ── 实现与硬件的直接交互（Linux driver模块） 3. 中断服务程序(ISP) ── 处理异步事件 4. 固件层 ── BIOS/UEFI的硬件抽象层
9.1.2 I/O控制方式演进
PLAINT
+-------------+------------------+-----------------+-------------------+ | 控制方式 | 数据流向 | CPU占用率 | 典型应用场景 | +-------------+------------------+-----------------+-------------------+ | 程序直接控制 | CPU全程参与 | 100% | 简单嵌入式系统 | | 中断驱动 | 异步通知 | 可变（事件驱动）| 通用计算机系统 | | DMA传输 | 硬件直控 | 仅初始化和完成 | 高速存储设备 | | 通道控制 | 专用处理器管理 | 接近0% | 大型主机系统 | +-------------+------------------+-----------------+-------------------+
9.2 I/O过程的程序直接控制
9.2.1 无条件传送方式（盲传输）
技术原理
ASSEMBLY
; x86汇编示例：从端口0x60读取键盘输入 start: in al, 0x60 ; 无条件读取端口数据 mov [keycode], al ; 存储到内存 jmp start ; 持续轮询
硬件设计要点
PLAINTEXT
+----------------+ | 外设状态 | | 始终准备就绪 | +--------+-------+ | +---------+ +----v----+ +------+ | CPU <----+ 数据端口 +----> 外设 | +---------+ +---------+ +------+
特性分析
- 优点：电路简单，无需状态检测逻辑
- 缺陷：必须保证外设速率≥CPU访问频率
- 应用场景：LED显示控制/开关量读取
9.2.2 程序查询方式（状态轮询）

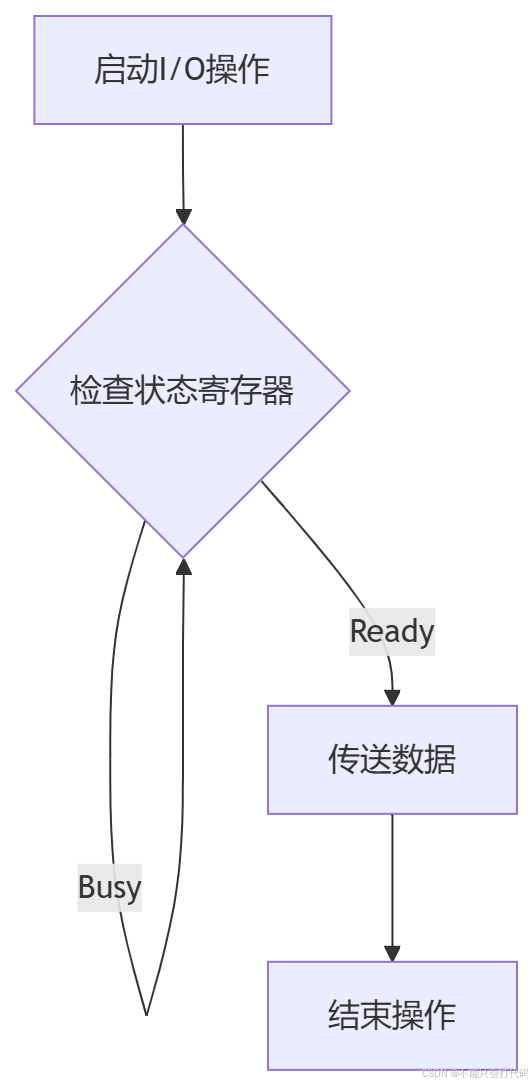

完整工作流程
C语言模拟实现
C
#define STATUS_PORT 0x379 #define DATA_PORT 0x378 void send_to_printer(char data) { // 检查设备状态 while ((inb(STATUS_PORT) & 0x80) == 0) { // Busy等待，可加入超时机制 } // 数据就绪后传输 outb(DATA_PORT, data); // 触发选通信号 outb(STATUS_PORT, 0x01); delay(1); outb(STATUS_PORT, 0x00); }
性能优化技术
- 多设备轮询调度
C
// 设备状态表结构体 struct dev_status { uint8_t port_addr; uint8_t ready_mask; void (*handler)(); }; struct dev_status dev_table[] = { {0x3F8, 0x01, handle_serial}, {0x378, 0x80, handle_printer}, {0x60, 0x01, handle_keyboard} }; void poll_devices() { for(int i=0; i<sizeof(dev_table)/sizeof(struct dev_status); i++) { if (inb(dev_table[i].port_addr) & dev_table[i].ready_mask) { dev_table[i].handler(); } } }
- 优先级队列管理
PLAINTEXT
高优先级设备（如实时传感器）→ 每轮询周期优先检查 低优先级设备（如打印机）→ 每3次轮询检查一次
现代变种应用
- 物联网设备轮询：LoRa节点按固定间隔上报数据
- 工业控制系统：PLC通过Modbus协议轮询传感器
深度技术对比
查询方式VS中断方式
PLAINTEXT
┌───────────────┬───────────────────────┬──────────────────────┐ │ 对比维度 │ 程序查询方式 │ 中断驱动方式 │ ├───────────────┼───────────────────────┼──────────────────────┤ │ 响应延迟 │ 最大延迟=轮询周期 │ 立即响应 │ │ CPU利用率 │ 高（持续占用） │ 低（事件触发） │ │ 实现复杂度 │ 低（线性代码） │ 高（上下文保存） │ │ 适用场景 │ 单任务/简单系统 │ 多任务/实时系统 │ └───────────────┴───────────────────────┴──────────────────────┘
专题扩展
现代CPU的优化指令
- x86 PAUSE指令：优化轮询循环能耗
ASSEMBLY
wait_loop: test device_status, 0x80 jz wait_loop pause ; 降低CPU功耗 jmp wait_loop
- ARM WFE（Wait For Event）：结合硬件事件检测
ASSEMBLY
loop: WFE ; 进入低功耗等待 LDR R0, [STATUS] TST R0, #READY BEQ loop
扩展内容（选择观看）
- 历史案例：早期PC并口编程实例
- 时序分析：建立时间/保持时间的计算
- 错误处理机制：超时检测与恢复策略
- 现代嵌入式系统中的应用（如Arduino轮询实现）
- 安全考量：轮询导致的DoS攻击风险及防护）
一、历史案例：早期PC并口编程实例
1.1 LPT端口硬件架构
PLAINTEXT
25针D-Sub接口定义： 引脚 | 功能 | 寄存器位 -----+---------------+--------- 1 | Strobe | C0 2-9 | Data0-Data7 | 数据端口 10 | Ack | S6 11 | Busy | S7 (反向)
1.2 打印机控制代码实现（DOS环境）
C
#include <dos.h> #define LPT1 0x378 void print_char(char c) { unsigned char status; /* 等待打印机就绪 */ do { status = inportb(LPT1 + 1); // 读取状态端口 } while ((status & 0x80) == 0); // 检查Busy位 /* 发送数据 */ outportb(LPT1, c); // 写入数据端口 outportb(LPT1 + 2, 0x01); // 触发Strobe信号 delay(1); // 维持1ms脉冲 outportb(LPT1 + 2, 0x00); // 复位Strobe } // 打印字符串示例 void print_string(const char *str) { while(*str) { print_char(*str++); } }
1.3 并行端口时序图
PLAINTEXT
______ ____________ Data __/ D0-D7 \_________/ 新数据 \__ |tSU| |____| Strobe ____________/ \________________... |tSTB| ≥ 0.5μs
参数说明：
- tSU(建立时间)：数据稳定到Strobe下降沿 ≥ 50ns
- tSTB(Strobe脉宽)：≥ 0.5μs
- tHOLD(保持时间)：Strobe上升后数据保持 ≥ 50ns
二、时序分析与计算
2.1 建立时间计算模型
PLAINTEXT
最大时钟频率公式： f_max = 1 / (tSU + tCO + tPROP) 其中： tCO = 时钟到输出延迟 tPROP = 信号传输延迟
案例：SPI接口时序验证
PLAINTEXT
假设： - 主芯片tCO = 15ns - 线路延迟tPROP = 5ns - 从设备要求tSU = 20ns 则： f_max = 1 / (20ns +15ns +5ns) = 25MHz 实际选择时钟应≤20MHz留出裕量
2.2 保持时间验证方法
VERILOG
// Verilog时序检查示例 specify $setup(data, posedge clk, tSU); $hold(posedge clk, data, tHD); endspecify
三、错误处理机制深度解析
3.1 超时检测实现方案
C
#define TIMEOUT 1000 // 最大等待周期数 int safe_send_data(uint8_t data) { uint32_t counter = 0; while (!(read_status() & READY_BIT)) { if (++counter > TIMEOUT) { log_error("Device timeout"); return -ETIMEDOUT; // 返回Linux错误码 } cpu_relax(); // 避免忙等待消耗资源 } write_data(data); return 0; }
3.2 错误恢复策略
PLAINTEXT
1. 软复位流程： [超时] → 发送复位脉冲 → 重初始化寄存器 → 重传数据 2. 备件切换： if (retry_count > 3) { disable_primary_device(); enable_backup_device(); }
四、现代嵌入式系统应用案例
4.1 Arduino按钮轮询实现
ARDUINO
#define BUTTON_PIN 2 #define DEBOUNCE_DELAY 50 void setup() { pinMode(BUTTON_PIN, INPUT_PULLUP); Serial.begin(9600); } void loop() { static int last_state = HIGH; int current = digitalRead(BUTTON_PIN); // 状态变化检测 if (current != last_state) { delay(DEBOUNCE_DELAY); // 消抖处理 current = digitalRead(BUTTON_PIN); if (current == LOW) { Serial.println("Button pressed!"); } last_state = current; } }
4.2 工业传感器轮询系统设计
PLAINTEXT
系统架构： +-------------+ | STM32 MCU | +------+------+ | Modbus RTU +------------+ | +------------+ | 温度传感器 <---+--->+ 压力传感器 | +------------+ +------------+ 轮询策略： 1. 固定周期：每100ms轮询一次 2. 优先级机制：温度传感器 > 压力传感器 3. 错误重试：最多3次重试后标记故障
五、安全防护与DoS防御
5.1 轮询漏洞攻击场景
PLAINTEXT
恶意代码示例（Linux内核模块片段）： while (1) { port = inb(IO_PORT); // 持续占用I/O端口 } 后果： - CPU占用率100% - 合法进程无法访问设备 - 系统响应迟滞
5.2 多层级防护方案
硬件层防护
PLAINTEXT
IOMMU配置： 限制用户空间直接访问I/O端口 /etc/default/grub配置： GRUB_CMDLINE_LINUX="iommu=force"
操作系统层防护
C
// Linux内核资源限制机制 void do_ioperm(unsigned long from, unsigned long num, int turn_on) { if (!capable(CAP_SYS_RAWIO)) return -EPERM; // 禁止非特权用户访问 // ... }
应用层最佳实践
PLAINTEXT
防御性编程原则： 1. 限制轮询频率：加入sleep(1)降低CPU占用 2. 资源隔离：关键设备使用独立CPU核心 3. 看门狗监控：设置硬件看门狗复位异常进程
六、进阶案例：智能家居轮询系统
6.1 Zigbee网络轮询设计
PYTHON
# Python伪代码实现 devices = [ {'addr':0x01, 'type':'temperature', 'interval':60}, {'addr':0x02, 'type':'motion', 'interval':5} ] while True: for dev in devices: if time.time() - dev['last_poll'] > dev['interval']: response = zigbee_query(dev['addr']) if validate_response(response): update_system_state(dev['type'], response) else: handle_retry(dev) time.sleep(0.1) # 降低CPU占用
