IGBT（绝缘栅双极型晶体管）简介

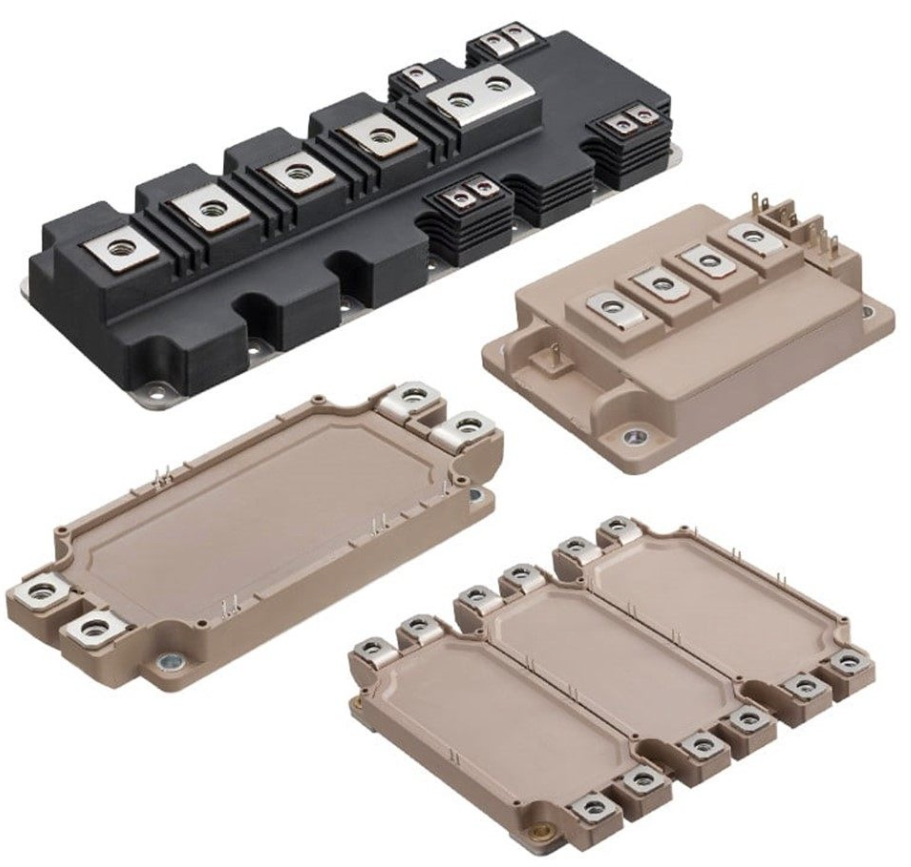

一、什么是IGBT？
IGBT（Insulated Gate Bipolar Transistor，绝缘栅双极型晶体管）是一种复合全控型功率半导体器件，结合了MOSFET（场效应晶体管）的栅极电压控制特性和BJT（双极型晶体管）的低导通损耗特性。
核心功能：高效控制高电压、大电流（通常工作于600V~6.5kV，电流可达数千安培）。
角色定位：电力电子系统中的“核心开关”，实现电能的高效转换与调控。
二、基本结构与原理
结构
三层半导体结构：
关键层：在MOSFET结构基础上增加一层 P⁺ 衬底（形成PNP双极结构），实现大电流承载能力。
发射极（E）：N⁺型半导体（高掺杂）。
集电极（C）：P⁺型半导体（高掺杂）。
栅极（G）：金属-氧化物-半导体结构（类似MOSFET栅极）。
等效电路：
输入级：MOSFET控制栅极电压。
输出级：PNP型BJT主导大电流导通。
IGBT ≈ MOSFET驱动 + BJT功率级
工作原理
导通：栅极加正电压（>阈值电压）→ MOSFET导通 → 向BJT基极注入电子 → PNP晶体管导通。
关断：栅极电压降至0V → MOSFET关断 → BJT基极电流切断 → 器件关断。
三、开关特性与控制
开关过程
开通过程：
延迟阶段：栅极电容充电至阈值电压（td(on)）。
电流上升：集电极电流 Ic 快速上升（tri）。
电压下降：集射电压 Vce 下降（存在 “米勒平台”，因栅极电容被 Vce 变化耦合充电）。
关断过程：
延迟阶段：栅极电容放电（td(off)）。
电压上升：Vce 快速上升（trv）。
电流下降：Ic 拖尾电流（因少数载流子复合导致，影响关断损耗）。
控制要点
驱动电压：通常 +15V（导通） / -5~-15V（关断），负压用于抗干扰防误触发。
驱动电阻 Rg：优化开关速度与电磁干扰（EMI）的平衡。
关键挑战：抑制关断过电压（需 snubber电路 或 有源钳位）和降低开关损耗。
四、优缺点对比
| 优点 | 缺点 |
|---|---|
| 1. 高输入阻抗（栅极电压控制，驱动功率小） | 1. 开关速度低于MOSFET（受拖尾电流限制） |
| 2. 低导通压降（比MOSFET低，尤其高压场景） | 2. 关断损耗较高（拖尾电流导致） |
| 3. 高耐压与大电流能力（适用于千瓦~兆瓦级） | 3. 存在闩锁风险（寄生晶闸管可能触发） |
| 4. 热稳定性好 | 4. 高频应用受限（通常<100kHz） |
五、典型应用场景
工业变频器：驱动电机调速（占全球IGBT用量的40%+）。
新能源汽车：电驱逆变器（DC→AC驱动电机）；车载充电机（OBC）；DC-DC转换器
可再生能源：光伏逆变器（DC→AC并网）；风电变流器。
消费电子：电磁炉、变频空调；不间断电源（UPS）。
轨道交通：高铁牵引变流器。
六、保护与失效机制
IGBT短路问题可参考：IGBT波形分析实例与短路问题-CSDN博客
主要失效模式
过热失效（>Tⱼ_max）：原因：散热不足或过载 → 热击穿。
过电流/短路：现象：集电极电流激增 → 温度骤升 → 器件烧毁。
过电压击穿：关断时 Vce 超限（>Vces）→ 雪崩击穿。
闩锁效应：寄生晶闸管触发 → 栅极失控 → 器件永久导通直至烧毁。
保护措施
过流保护：DESAT检测（检测 Vce 异常升高）→ 10μs内关断IGBT。
过压保护：RC缓冲电路、钳位二极管、有源钳位。
过热保护：温度传感器（NTC）→ 触发降频或关断。
防闩锁：优化工艺降低寄生电阻，限制 di/dtdi/dt。
七、未来发展趋势
材料升级：
SiC（碳化硅） 与 GaN（氮化镓） 替代硅基IGBT（高频、高温场景）。
混合模块：硅基IGBT + SiC SBD二极管组合。
结构创新：
逆导型IGBT（RC-IGBT）：集成反并联二极管，减小体积。
微沟槽栅技术：降低导通损耗，提升开关速度。
封装优化：
双面散热（DSO）：提升功率密度（如特斯拉Model 3逆变器）。
银烧结/铜键合：提高导热性与可靠性。
智能化集成：
IPM（智能功率模块）：集成驱动、保护、温度监控。
总结
IGBT作为现代电力电子的“核心执行者”，在高效能源转换领域不可替代。尽管面临宽禁带半导体的竞争，但通过结构创新与系统优化，其在高压大电流场景仍将长期主导。未来发展方向聚焦于 更高功率密度、更低损耗、更强可靠性 的融合创新。
