IT供电系统绝缘监测及故障定位解决方案

随着新能源的快速发展，光伏电站、储能系统及充电设备已广泛应用于现代能源网络。在光伏领域，IT供电系统凭借其持续供电性好、安全性高等优势成为光伏首选，但在长期运行中，例如老化、潮湿、隐裂、机械损伤等问题会影响光伏板绝缘层导致绝缘性能下降。

一旦绝缘性能下降，再安全的系统也将面临电气火灾、人员触电等风险，为及时识别光伏IT供电系统的绝缘下降异常，提前预警单点接地故障，避免双接地风险，CET中电技术推出IT供电系统绝缘监测及故障定位解决方案，为光伏系统装上“安全雷达”。

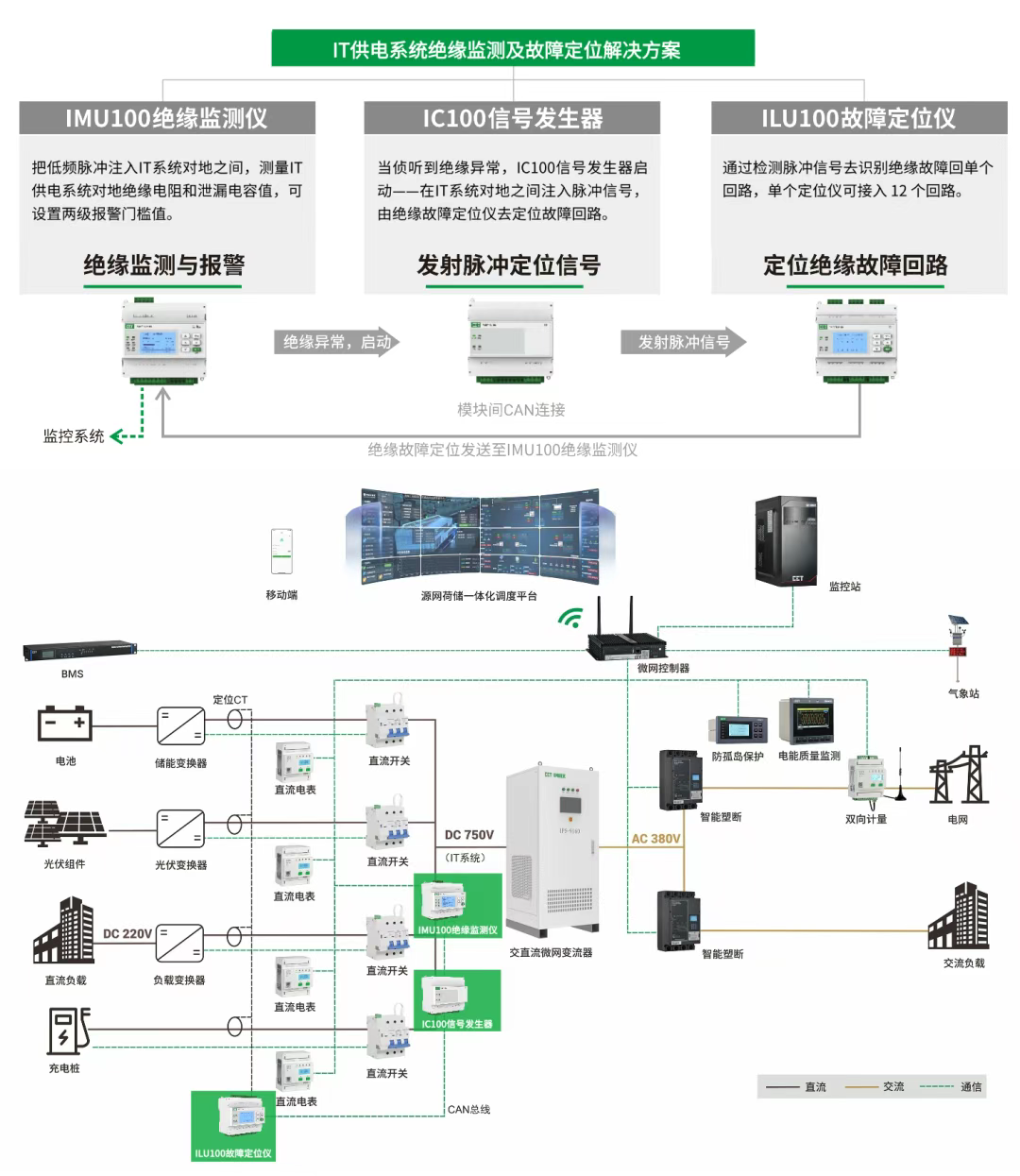

该方案由CET中电技术自主研发的IMU100绝缘监测仪、IC100信号发生器及ILU100故障定位仪组成，通过24小时实时监测交/直流系统绝缘电阻变化，结合两级阈值报警与12回路并行监测技术，实现故障秒级预警与精准定位。同时，监测数据还可无缝上传智能化管理平台，支持远程监控与全局分析，让光伏系统绝缘状态尽在掌控，大幅提升运维效率。

1、持续守护、安全无忧

为光伏IT供电系统提供全天候、全方位的绝缘监测，具备高度的兼容性和穿透性，可穿透各类光伏智能调控组件（PCS、DC/DC模块等）精准测量绝缘参数，监测范围覆盖直流与交流部分，单台IMU100绝缘监测仪即可满足整个光伏直流母线的监测需求，确保系统安全无忧。

2、快速响应，精准出击

当IMU100绝缘监测仪检测到绝缘故障并发出报警时，IC100信号发生器和ILU100故障定位仪立即启动故障定位功能，快速锁定故障支路。并通过电压测量值进一步精确判断故障位置，帮助运维团队在最短时间内解决问题，提升响应效率。

单台IMU100绝缘监测仪可接入8台ILU100故障定位仪，每台ILU100故障定位仪可监测12条支路，覆盖范围广，定位精度高。

3、智能管理，高效运维

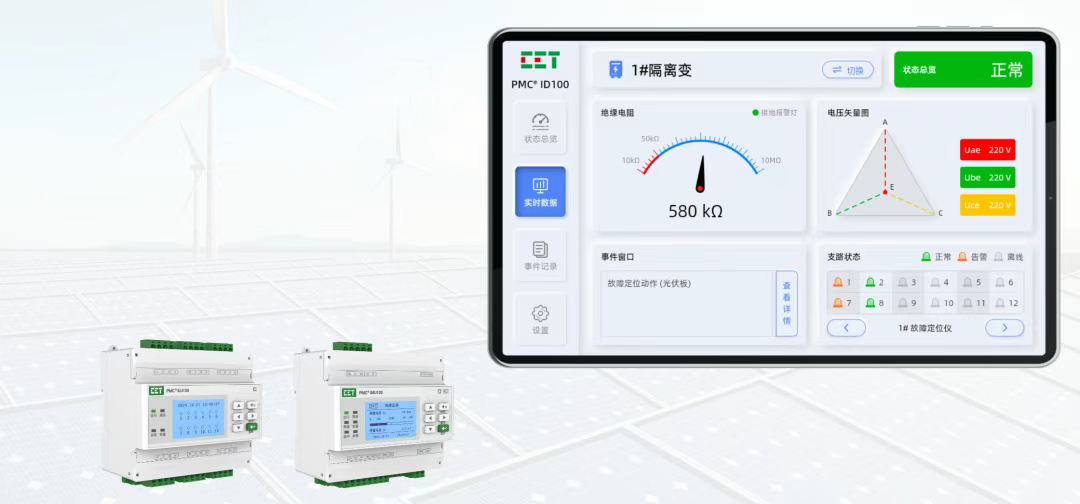

方案选配ID100触摸屏，实现IMU100绝缘监测仪与ILU100故障定位仪数据的就地显示，可将数据上传平台进行远程监控，让运维人员轻松掌握电站健康状态。

4、数据追溯，决策有依

单台设备可记录达256个事件，停电不丢失，包括绝缘告警事件、故障定位成功事件、操作事件等。

目前，CET中电技术为长沙某光储直柔系统项目部署IT供电系统绝缘监测及故障定位解决方案，该方案通过持续监测IT供电系统绝缘状况，实时采集并上传绝缘电阻值、电容值、各相电压值等关键数据至主站，全方位保障系统安全运行。自投运以来，系统绝缘性能始终保持稳定可控，未来也将持续为绿色能源的安全运行保驾护航。
