24CJ87-4天窗标准图集|采光、通风、消防排烟天窗

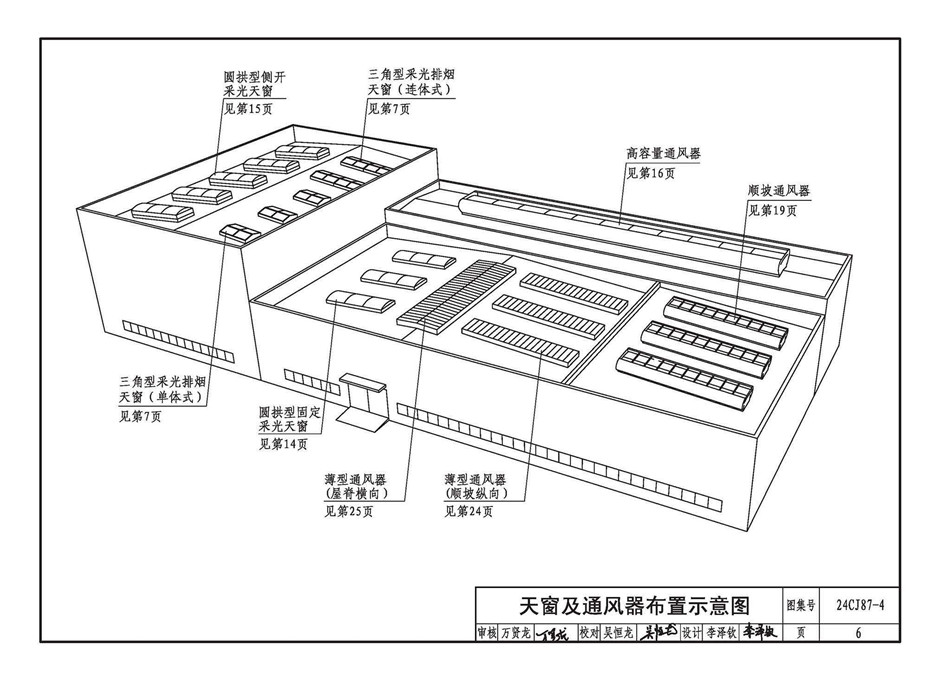

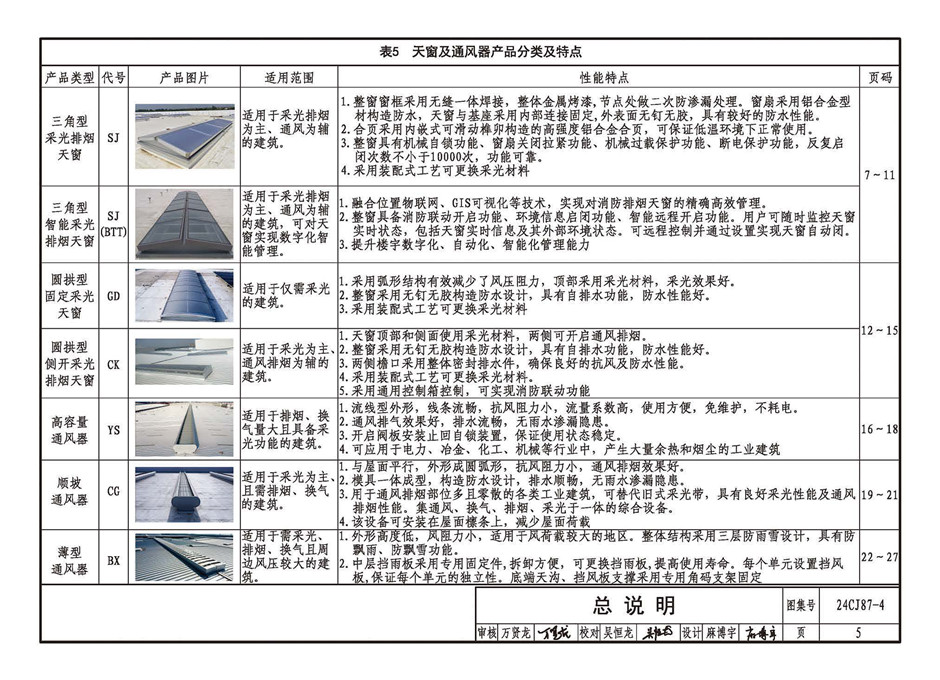

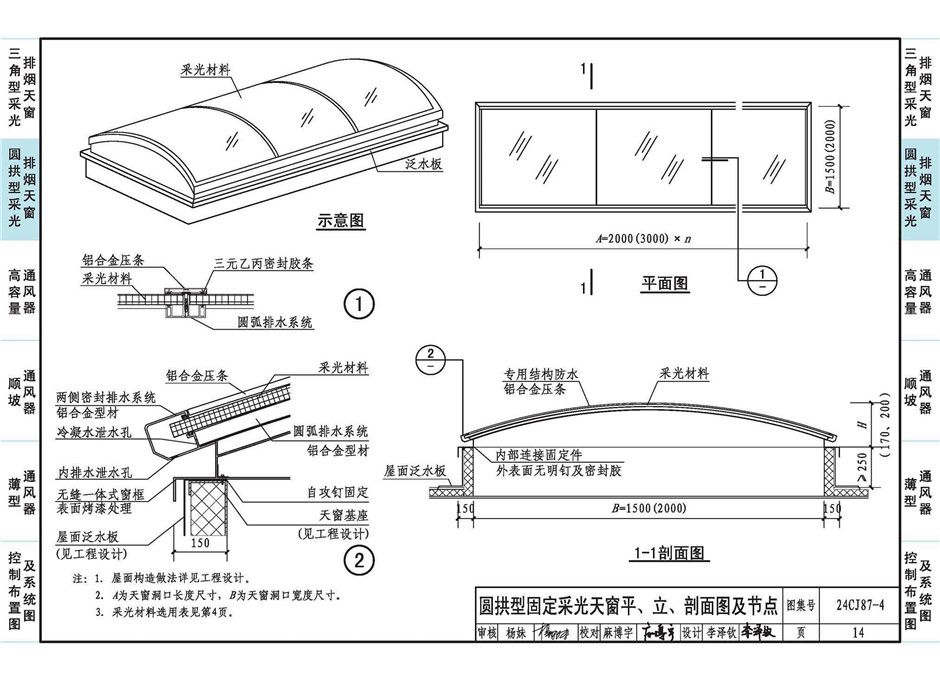

在标准图集24CJ87-4（采光、通风、消防排烟天窗（四））中，消防排烟天窗是一款非常经典的窗型，在图集中主要有三角型普通采光排烟天窗、三角型智能采光排烟天窗、圆拱型侧开采光排烟天窗、圆拱型固定采光天窗四款，都是在实际工程中应用较多的款式。

下面，就请随小编一道去揭秘消防排烟天窗的各项配置要求吧！

一、天窗材料要求
1、三角型天窗及圆拱型固定天窗窗框可选用热镀锌钢板或铝板；圆拱型侧开天窗窗框选用热镀锌方管。
 热镀锌钢板镀锌量为180g/㎡，钢材牌号不低于Q235，抗拉强度为300MPa~550MPa，屈服强度为200MPa~400MPa。
铝板牌号为5XXX系列铝板，抗拉强度为210MPa~260MPa,屈服强度不小于130MPa。

2、窗扇框料选用铝合金型材或断桥隔热铝合金型材，型材抗拉强度不低于160MPa，屈服强度不小于110MPa，硬度HV不小于58，采用自排水构造设计，自带冷凝水排泄功能。
窗扇合金采用隐藏式高强度铝合金构件，采用实心铆钉于窗框处连接，窗扇处采用内嵌式可滑动可移动榫卯结构。
窗扇拼角处采用专用包角件，引张强度不小于50MPa、弯曲强度不小于75MPa、弯曲弹性率不小于2.2GPa、IZOD冲击强度不小于45KJ/㎡、Charpy冲击强度不小于4645KJ/㎡、硬度HRR不小于112、热变形温度不小于110℃、燃烧率不小于1.5mmHB。

3、窗框与窗扇接触面采用三元乙丙橡胶材料密封。三角型天窗采用倒牙型三元乙丙橡胶材料并内衬金属条。三元乙丙橡胶材料拉伸强度不小于5.0MPa，拉断伸长率不小于250%，热老化回弹回复Da大于70%且不大于80%，低温脆性温度-40℃不破裂，压缩永久变形（100℃*168h）不大于35%。
4、天窗采光材料可选用聚碳酸酯采光板（PC板）、夹层玻璃，选用时注明采光材料。天窗仅排烟不采光时，应采用避光材料。
5、天窗可选配装配式内保温系统级装配式防坠落系统。

二、天窗控制系统要求
1、排烟天窗控制系统具有消防联动开启功能，控制设备接收消防信号后应自动启动，具有现场手动开启功能。
2、控制设备设置于距地面1.3m~1.5m处，手动开启操作力小于70N。

3、消防排烟天窗控制设备接收到来自火灾自动报警系统的消防信号或手动消防信号后应自动启动，60s内达到设计开启角度且开启角度不低于70°。在耐高温性能试验30min后，排烟窗扇的开启角度变化量不应大于10%，排烟窗体不应发生整体坍塌现场。经5个周期共120h的盐雾腐蚀试验后，可正常启闭，在-25℃的低温环境中放置24h后可正常启闭。
4、排烟天窗具有温控排烟功能，温度达到额定动作温度自动开启，额定温度为93℃，且在任何情况下保证消防优先原则。

5、自动排烟窗反复启闭次数不应小于10000次。试验过程中，排烟窗扇应能灵活开启并关闭至规定位置，无启闭卡阻现象，各零部件无脱落和损坏现象。
6、每扇窗配备一个电机且电机配置独立支撑，单个电机功率为24V，推拉力不小于1200N，防护等级IP不小于54。窗扇宽度不大于1m时，每扇窗配备2个液压风撑。
