ETS5430：多通道高性能汽车以太网接口卡

news 来源：原创 2025/6/10 7:15:43

ETS5430是什么？

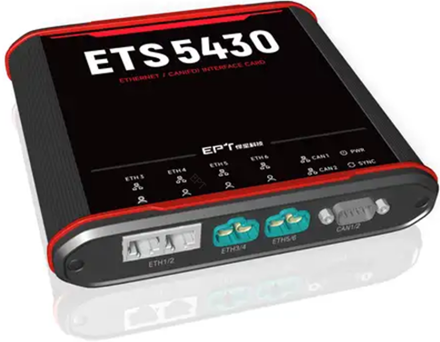

ETS5430是一款多通道高性能汽车以太网接口卡
提供6路千兆以太网、2路CAN/FD和6路I/O，适用于域控制器及中央计算平台等复杂通信场景的仿真与测试
采用高性能FPGA设计，具有高时间戳分辨率、高精度、高吞吐量、低时延及时延抖动小的特性
支持板载数据注入，总线负载注入更精确稳定
采用USB 3.0接口，传输速率高达5Gbps，满足大数据量通信要求
提供丰富的二次开发API接口，支持C、C++、C#、Python开发语言，用户可在Windows或Linux环境下构建自动化测试与仿真程序
配合功能强大的车载总线仿真测试软件SolarONE，能够为用户提供一站式的车载总线分析、仿真、诊断和测试解决方案，让汽车电子系统的开发与验证更加便捷、高效

ETS5430主要应用于以下场景：

以太网数据采集
以太网通信仿真与测试
以太网诊断与刷写测试
SOA、信息安全等专项测试
跨域融合系统测试等场景
......

ETS5430的功能特性

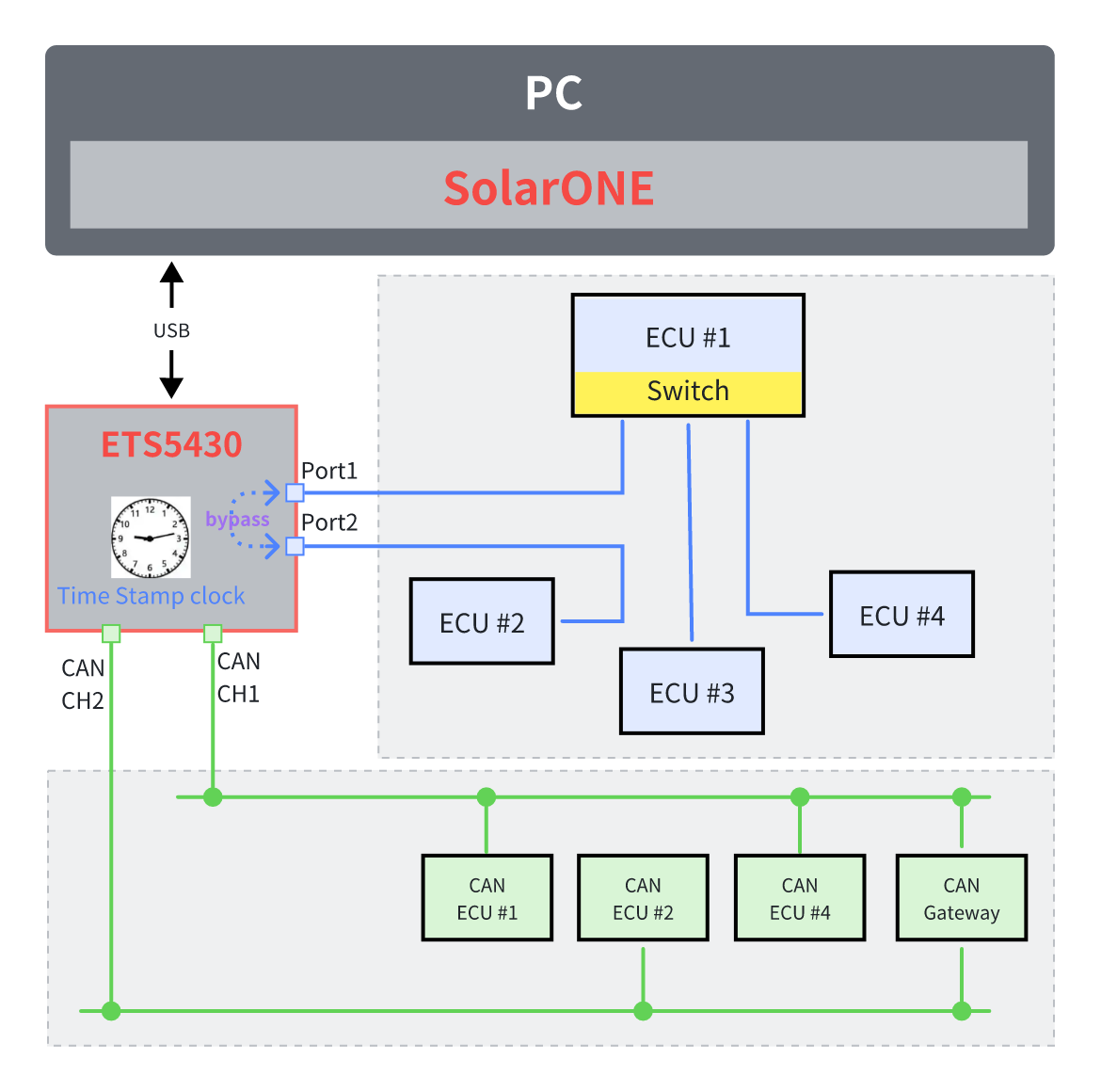

增强型ETH旁路监听

ETS5430支持以太网旁路监听模式（TAP模式），可用于在两个ECU之间进行报文监控，且不影响原来正常的以太网通信。当ETS5430工作在TAP模式下，ETS5430能够从一个端口接收报文，并将该报文透明地转发至另一个端口。ETS5430最多支持3条TAP链路，这些TAP链路可以并行独立的运行。
增强型ETH旁路监听是指在启用TAP模式的同时，ETS5430还支持通过上位机向TAP链路中的任一端口发送以太网报文，这样在网络监控的同时可以进行网络调试。（注：旁路监听模式下，不支持板载流量注入）

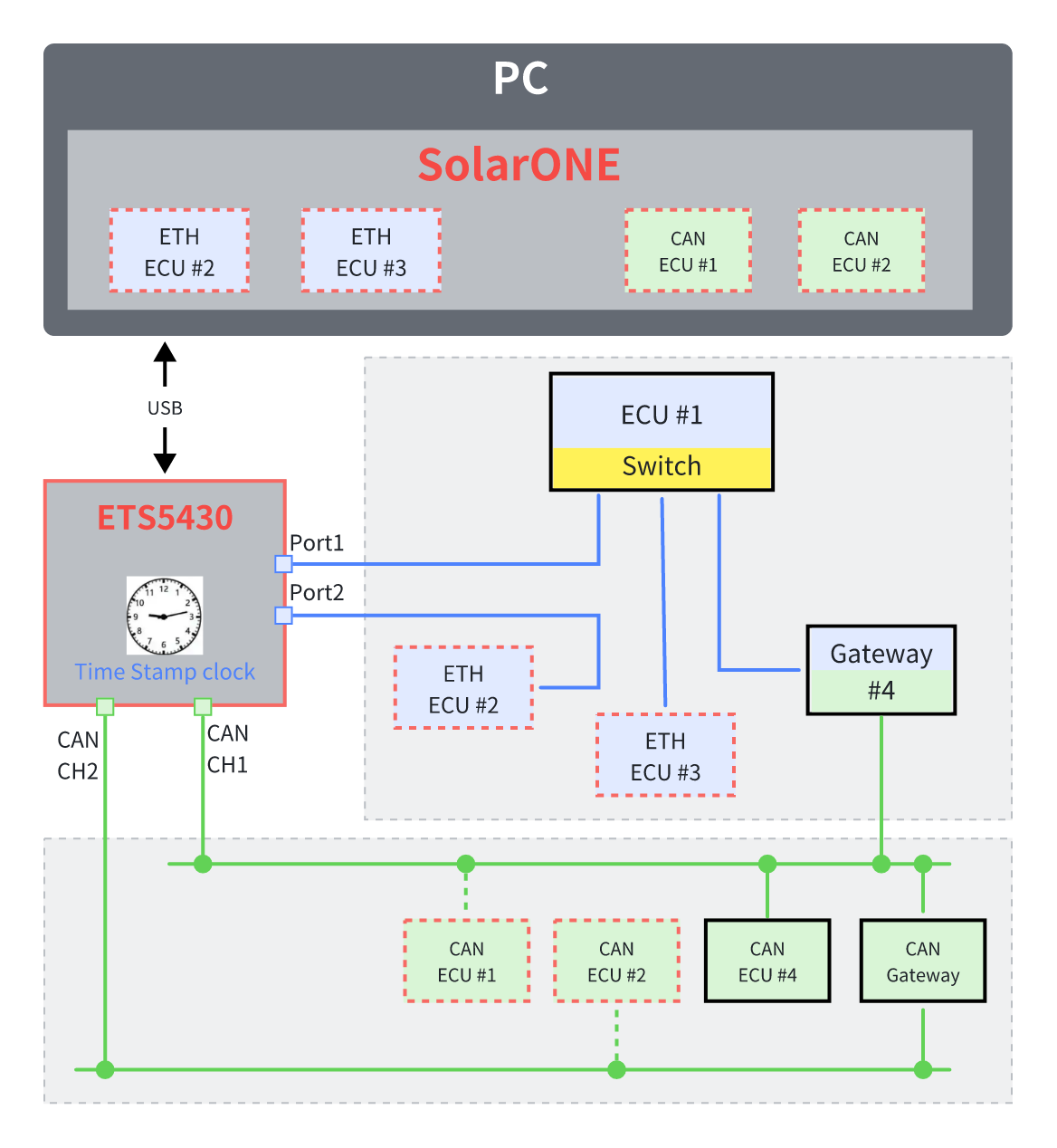

总线仿真

ETS5430具有强大的数据处理能力，能够在不同的以太网端口以及CAN/CAN FD通道上进行独立的接收和发送数据。基于此，ETS5430非常适合在复杂车载网络开发过程中进行总线仿真，以满足不同开发阶段的测试与仿真。总线仿真依赖于SolarONE智能测试平台软件，须在SolarONE平台上构建仿真节点（关于详细用法，请参考SolarONE用户手册）。

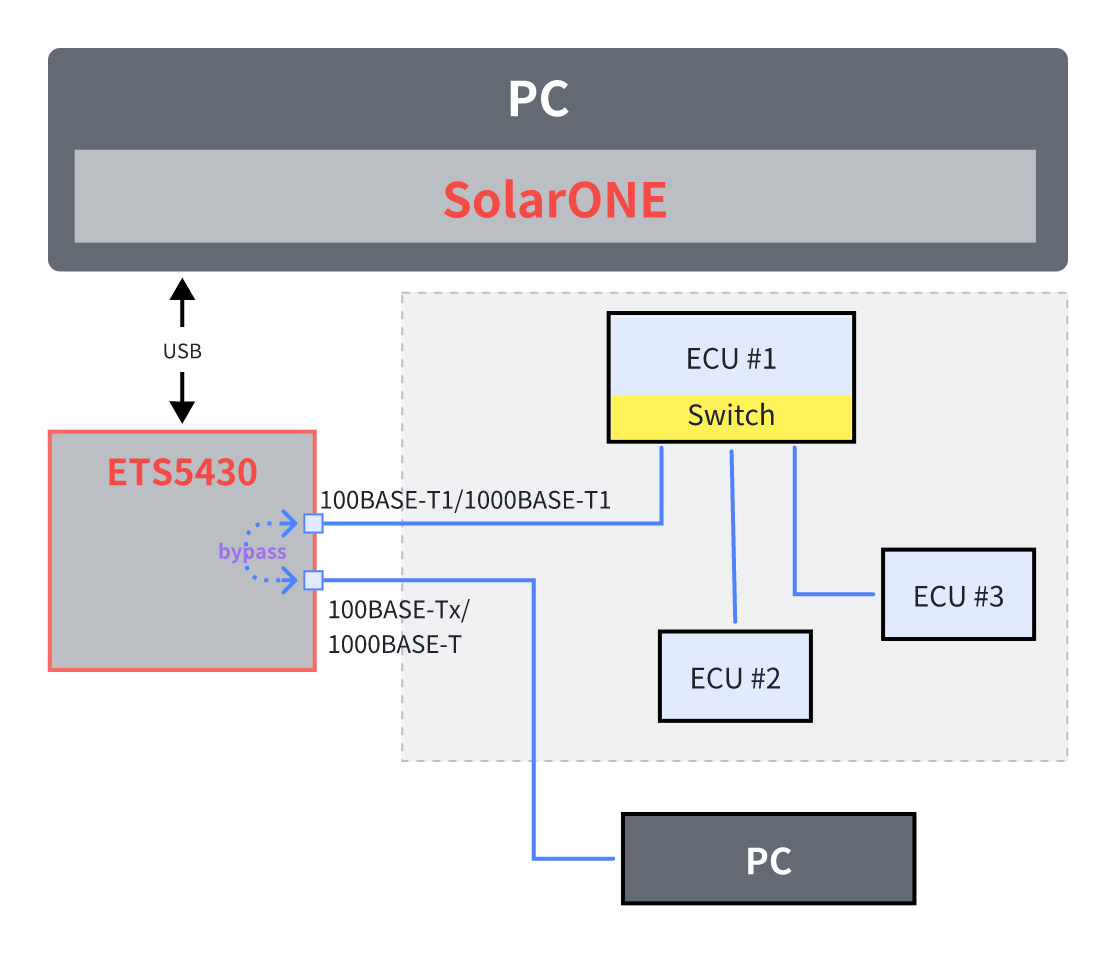

ETH媒介转换

ETS5430支持4路汽车以太网T1接口和2路传统以太网Tx/T接口。在旁路监听模式下，链路的一端是T1口，另一端是Tx/T口，即可实现媒介转换功能。ETS5430最多支持2路独立的媒介转换链路。

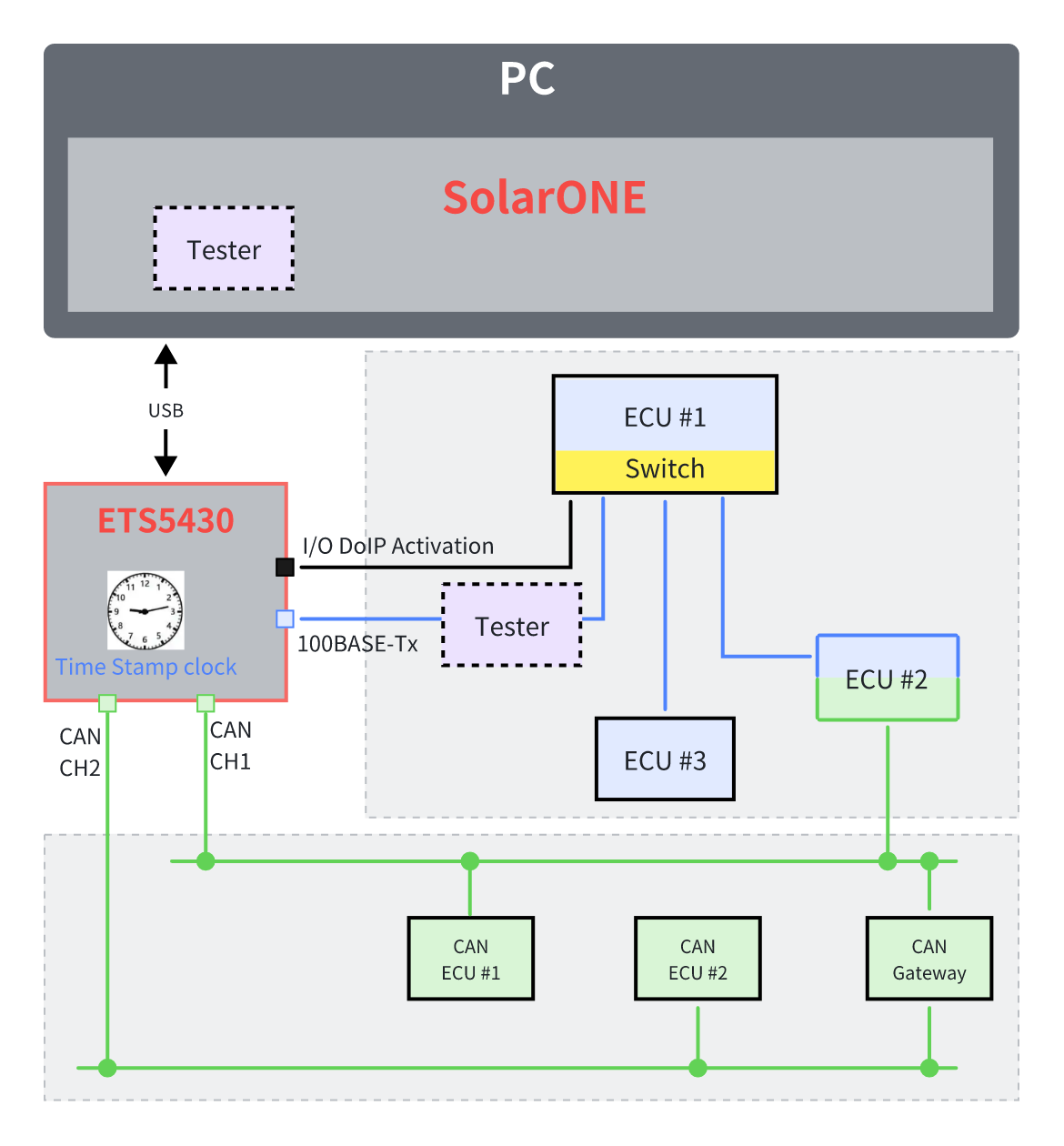

DoIP诊断

关于DoIP诊断，除了必要的100BASE-TX端口之外，还需要DoIP激活线。ETS5430支持I/O推挽输出，输出电压范围0~13V，符合ISO13400-3 DoIP激活线要求，该端口可用于激活线接口。

板载流量注入

在高负载流量的情况下，设备可能会因为处理能力不足或资源竞争而导致丢帧现象。利用ETS5430的板载流量注入功能，测试人员可以模拟这些高负载场景，从而评估设备在极端条件下的性能表现。
ETS5430支持ETH和CAN/CAN FD的数据流量注入功能。具体实现方式：通过SolarONE配置待注入的端口、数据格式、注入数量和时长等参数，由ETS5430硬件产生相应的数据流并向指定的端口发送，实现数据包的精确定时发送和总线高负载模拟。
