搭建仿真yolo环境

这里主要是通过搭建一个yolo，实现在仿真中识别椎筒。

安装anaconda

这个我之前写过，链接
安装好后注意额外禁用一个conda默认环境：

conda config --set auto_activate_base false

然后再去安装一下自己用的比较熟悉的代码IDE，比如vscode或者pycharm

数据集制作

新建文件夹VOCData并进入,里面新建images（存放原始jpg文件），Annotations（存放标注图片后的内容）.其他文件先不要管！

收集实际数据

rosbag record <camera_topic>

解析bag包

sudo apt - get install ros-noetic-image-view

rosrun image_view extract_images image:=<your topic>

rosbag play <bag file>

这里提供其他的一些工具程序.
1.将bag话题数据转换为png文件(也需要播放bag)

#!/usr/bin/env python
import rospy
from sensor_msgs.msg import Image
from cv_bridge import CvBridge
import cv2class ImageSaver:def __init__(self):self.bridge = CvBridge()self.last_save_time = rospy.Time(0)self.save_interval = rospy.Duration(1.0)  # 1秒间隔self.image_counter = 0# 订阅图像话题self.image_sub = rospy.Subscriber('/camera/image_raw', Image, self.image_callback, queue_size=1)rospy.loginfo("Image saver started. Saving images every 1 second.")def image_callback(self, msg):current_time = rospy.Time.now()# 检查是否达到保存时间间隔if (current_time - self.last_save_time) >= self.save_interval:try:# 转换图像格式cv_image = self.bridge.imgmsg_to_cv2(msg, "bgr8")# 生成文件名 (包含时间戳和计数器)timestamp = current_time.to_sec()filename = f"image_{timestamp:.6f}_{self.image_counter:04d}.png"# 保存图像cv2.imwrite(filename, cv_image)rospy.loginfo(f"Saved image: {filename}")# 更新时间和计数器self.last_save_time = current_timeself.image_counter += 1except Exception as e:rospy.logerr(f"Error saving image: {e}")if __name__ == '__main__':rospy.init_node('image_saver')ImageSaver()rospy.spin()

2.将视频转为png

## 方法1：
import cv2# 打开视频文件
cap = cv2.VideoCapture('video1.mp4')# 设置保存图片的文件夹路径
folder = 'frames/'# 读取并保存每一帧
count = 0
while cap.isOpened():ret, frame = cap.read()if not ret:breakframe_name = folder + f'frame_{count:04d}.jpg'   # 设置保存文件名，例如 frame_0000.jpgcv2.imwrite(frame_name, frame)                   # 保存图片文件count += 1# 释放资源
cap.release()

3.修改文件扩展,按照顺序重新排序

import os# 配置参数（修改此处）
folder_path = "./images"       # 文件夹路径
old_ext = ".png"              # 原文件扩展名（带点，如 ".jpg"）
new_ext = ".png"              # 新文件扩展名（带点，如 ".png"）# 切换到目标文件夹
os.chdir(folder_path)# 获取所有指定扩展名的文件（不区分大小写）
files = [f for f in os.listdir() if f.lower().endswith(old_ext.lower())]# 按文件名字母顺序排序
files.sort()# 批量重命名
for i, old_name in enumerate(files, start=1):# 拆分文件名和扩展名（处理可能的大写扩展名）name, ext = os.path.splitext(old_name)new_name = f"{i}{new_ext}"  # 生成新文件名os.rename(old_name, new_name)  # 重命名print(f"重命名：{old_name} -> {new_name}")print(f"完成！共重命名 {len(files)} 个文件")

下载labelimg标注软件：

pip install labelimg

终端输入labelimg进入标注软件

点view选择自动保存模式，然后选择文件夹位置

默认格式是xml（即是pascalVOC），也可以改成yolo。
接着就是愉快的标注时间（标注和图片下一张等应该是有键盘快捷键的）：
Ctrl + s | 保存 |
| Ctrl + d | Copy the current label and rect box |
| Space | 标记当前图片已标记 |
| w | 创建一个矩形 |
| d | 下一张图片 |
| a | 上一张图片 |

标注结束后，划分数据集以及配置文件修改

在VOC文件夹下新建一个split_train_val.py并运行：

python split_train_val.py

这是为了划分训练集、验证集、测试集

# coding:utf-8import os
import random
import argparseparser = argparse.ArgumentParser()
#xml文件的地址，根据自己的数据进行修改 xml一般存放在Annotations下
parser.add_argument('--xml_path', default='Annotations', type=str, help='input xml label path')
#数据集的划分，地址选择自己数据下的ImageSets/Main
parser.add_argument('--txt_path', default='ImageSets/Main', type=str, help='output txt label path')
opt = parser.parse_args()trainval_percent = 1.0  # 训练集和验证集所占比例。 这里没有划分测试集
train_percent = 0.9     # 训练集所占比例，可自己进行调整
xmlfilepath = opt.xml_path
txtsavepath = opt.txt_path
total_xml = os.listdir(xmlfilepath)
if not os.path.exists(txtsavepath):os.makedirs(txtsavepath)num = len(total_xml)
list_index = range(num)
tv = int(num * trainval_percent)
tr = int(tv * train_percent)
trainval = random.sample(list_index, tv)
train = random.sample(trainval, tr)file_trainval = open(txtsavepath + '/trainval.txt', 'w')
file_test = open(txtsavepath + '/test.txt', 'w')
file_train = open(txtsavepath + '/train.txt', 'w')
file_val = open(txtsavepath + '/val.txt', 'w')for i in list_index:name = total_xml[i][:-4] + '\n'if i in trainval:file_trainval.write(name)if i in train:file_train.write(name)else:file_val.write(name)else:file_test.write(name)file_trainval.close()
file_train.close()
file_val.close()
file_test.close()

生成一个ImageSets/Main文件，其中包含：

由于保存的是xml格式，这里再对格式进行一下转换，成yolo能看懂的格式
新建一个xml_to_yolo.py文件
这里会生成labels和dataSet_path文件夹，注意修改路径。其中labels存放yolo能看懂的格式，dataSet_path存放数据集的txt文件，主要是test.txt，train.txt，val.txt这三个转换后的文件。

# -*- coding: utf-8 -*-
import xml.etree.ElementTree as ET
import os
from os import getcwdsets = ['train', 'val', 'test']
classes = ["red", "blue", "yellow"]  # 改成自己的类别
abs_path = os.getcwd()
print(abs_path)def convert(size, box):dw = 1. / (size[0])dh = 1. / (size[1])x = (box[0] + box[1]) / 2.0 - 1y = (box[2] + box[3]) / 2.0 - 1w = box[1] - box[0]h = box[3] - box[2]x = x * dww = w * dwy = y * dhh = h * dhreturn x, y, w, hdef get_image_extension(image_id):"""获取图像文件的真实后缀"""# 方法1: 从XML文件中读取filename标签try:xml_path = os.path.join('./Annotations/', f'{image_id}.xml')tree = ET.parse(xml_path)root = tree.getroot()filename = root.find('filename').text_, ext = os.path.splitext(filename)if ext:return ext  # 返回带点的后缀，如.jpgexcept:pass# 方法2: 检查images目录下的文件image_dir = './images/'for ext in ['.jpg', '.jpeg', '.png', '.bmp', '.JPG', '.JPEG', '.PNG', '.BMP']:if os.path.exists(os.path.join(image_dir, f'{image_id}{ext}')):return ext# 默认返回.jpgreturn '.jpg'def convert_annotation(image_id):in_file = open('./Annotations/%s.xml' % (image_id), encoding='UTF-8')out_file = open('./labels/%s.txt' % (image_id), 'w')tree = ET.parse(in_file)root = tree.getroot()size = root.find('size')w = int(size.find('width').text)h = int(size.find('height').text)for obj in root.iter('object'):difficult = obj.find('difficult').text# difficult = obj.find('Difficult').textcls = obj.find('name').textif cls not in classes or int(difficult) == 1:continuecls_id = classes.index(cls)xmlbox = obj.find('bndbox')b = (float(xmlbox.find('xmin').text), float(xmlbox.find('xmax').text), float(xmlbox.find('ymin').text),float(xmlbox.find('ymax').text))b1, b2, b3, b4 = b# 标注越界修正if b2 > w:b2 = wif b4 > h:b4 = hb = (b1, b2, b3, b4)bb = convert((w, h), b)out_file.write(str(cls_id) + " " + " ".join([str(a) for a in bb]) + '\n')wd = getcwd()
for image_set in sets:if not os.path.exists('./labels/'):os.makedirs('./labels/')if not os.path.exists('./ImageSets/Main'):os.makedirs('./ImageSets/Main')image_ids = open('./ImageSets/Main/%s.txt' % (image_set)).read().strip().split()if not os.path.exists('./dataSet_path/'):os.makedirs('./dataSet_path/')# 这行路径不需更改，这是相对路径list_file = open('dataSet_path/%s.txt' % image_set, 'w')for image_id in image_ids:# 获取真实后缀并写入ext = get_image_extension(image_id)list_file.write(f'./images/{image_id}{ext}\n')convert_annotation(image_id)list_file.close()

回到yolov5文件夹下，
在data文件下新建一个myvoc.yaml

需要书写的是：

train: /home/cyun/Documents/formular_ws/VOCData/dataSet_path/train.txt
val: /home/cyun/Documents/formular_ws/VOCData/dataSet_path/val.txt# number of classes
nc: 3# class names
names: ["red", "yollow", "blue"]

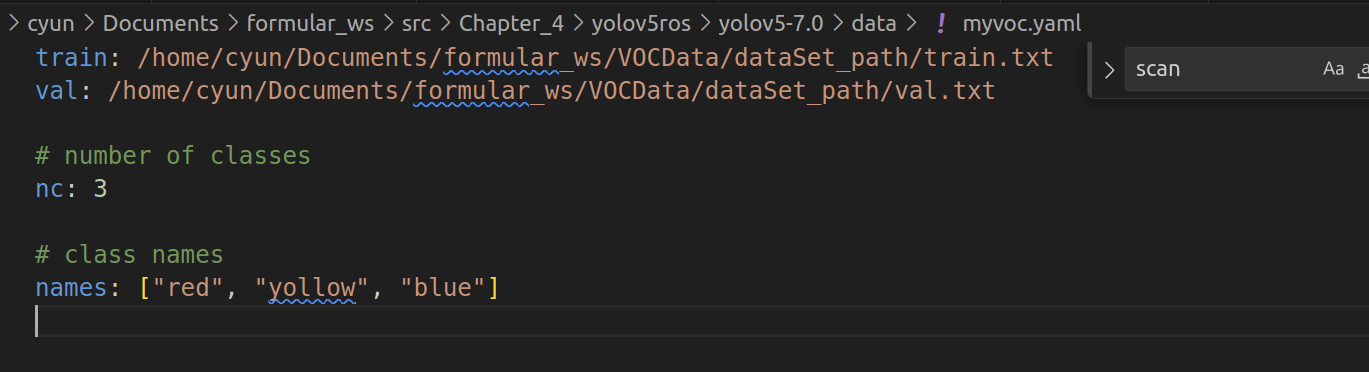

这里我自己的数据集所用的是：

到此为止，数据集的相关内容就完全做好了。

配置环境

安装nvidia驱动

sudo ubuntu-drivers devices
sudo ubuntu-drivers autoinstall
nvidia-smi

安装cuda

这里推荐11.8的版本,安装教程请参考之前写的即可.

配置python环境

接下来正式开始：
下载好yolov5
下载网址：https://github.com/ultralytics/yolov5

我们先建立一个conda的虚拟python环境

conda create -n yolov5 python=3.8
conda activate yolov5
cd yolov5
pip install -r -requirements.txt

# 注意,需要适应自己的cuda的版本,如果是cuda-11.8的话,执行完后再重新安装一下
pip3 install torch torchvision torchaudio --index-url https://download.pytorch.org/whl/cu118

这样之后：
接下来就按照它的readme执行就好了：
注意，需要先下载一个weights权重文件，官方里面就有：

下载了放在yolo文件目录下。

训练模型

修改模型配置文件：

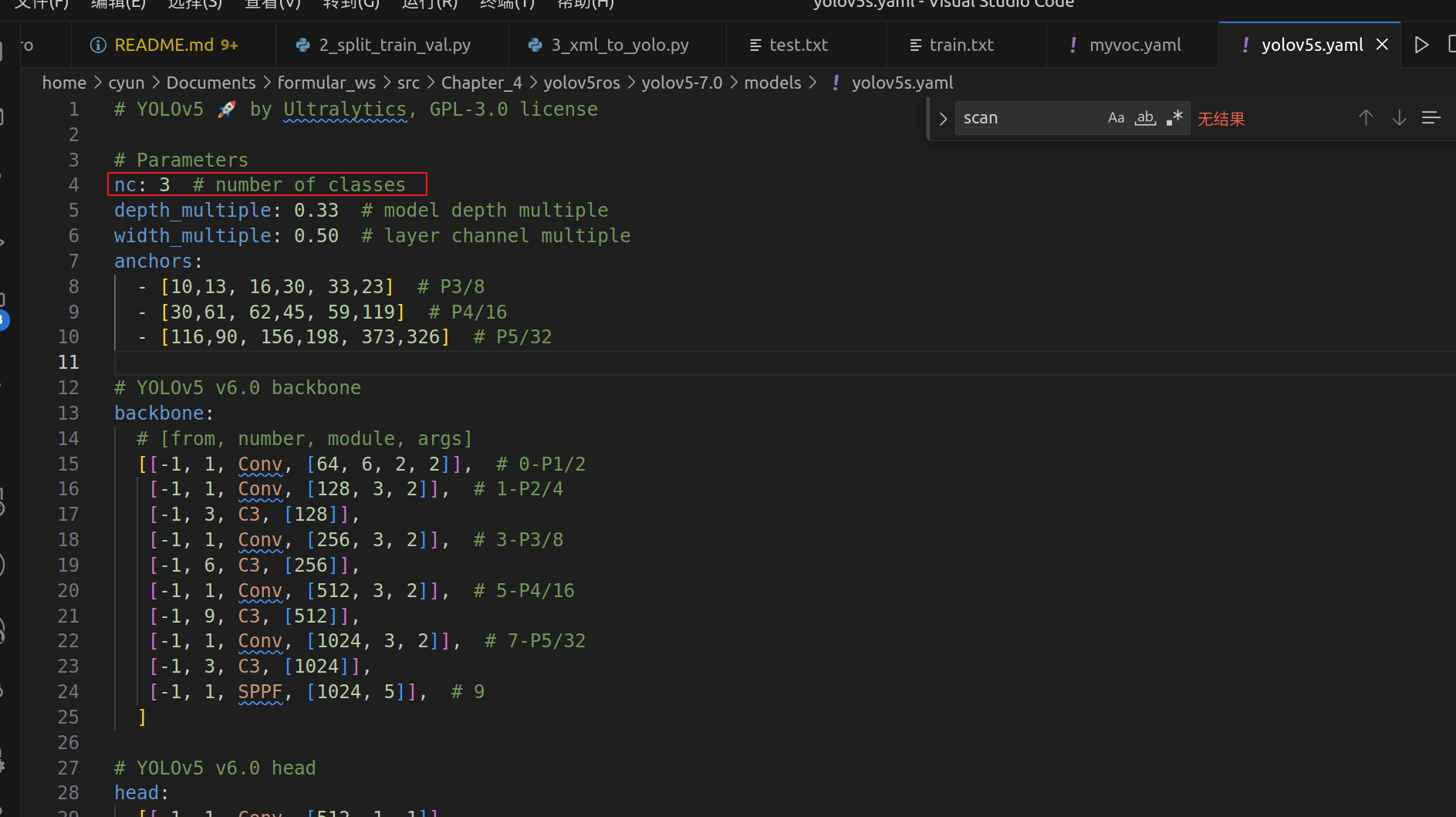

这里以yolov5s.yaml为例，打开文件

这里就把nc设置成自己的类别数目就好了。

开始训练,训练的代码：

python train.py --weights yolov5s.pt  --cfg models/yolov5s.yaml  --data data/myvoc.yaml --epoch 200 --batch-size 8 --img 640   --device 0
如果是cpu，那就--device cpu

 python detect.py --weights runs/train/exp/weights/best.pt --source ../source/test.png

python detect.py --source 0  # webcam  自带摄像头file.jpg  # image 图片file.mp4  # video 视频path/  # directorypath/*.jpg  # glob'https://youtu.be/NUsoVlDFqZg'  # YouTube'rtsp://example.com/media.mp4'  # RTSP, RTMP, HTTP stream

然后就能识别了，其中…/ 代表当前目录的上一级目录
注意，训练时或者训练后可以利用 tensorboard 查看训练可视化：
在yolov5文件夹下，运行

tensorboard --logdir=runs

测试推理

然后进行识别的测试，能识别即可。

python detect.py --weights yolov5s.pt --source 0                               # webcamimg.jpg                         # imagevid.mp4                         # videoscreen                          # screenshotpath/                           # directorylist.txt                        # list of imageslist.streams                    # list of streams'path/*.jpg'                    # glob'https://youtu.be/Zgi9g1ksQHc'  # YouTube'rtsp://example.com/media.mp4'  # RTSP, RTMP, HTTP stream

识别效果
