基于stm32F10x 系列微控制器的智能电子琴（附完整项目源码、详细接线及讲解视频）
注：成品使用演示、项目源码、项目文档在文章末尾网盘链接中自取
所用硬件：STM32F103C8T6、无源蜂鸣器、4×4矩阵键盘、flash存储模块、OLED显示屏、RGB三色灯、面包板、杜邦线、usb转ttl串口

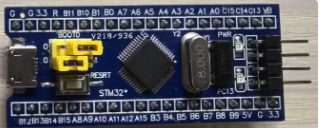

stm32f103c8t6

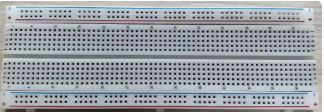

面包板

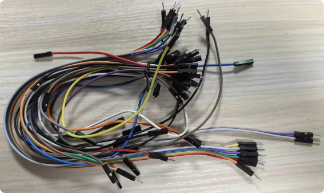

杜邦线

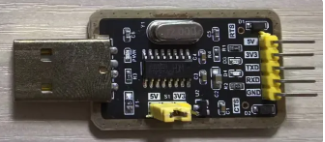

USB转TTL串口模块

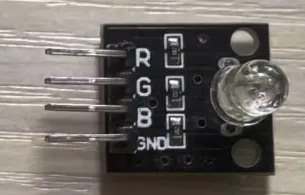

RGB三色灯

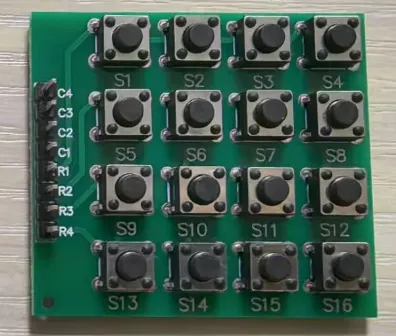

4×4矩阵键盘

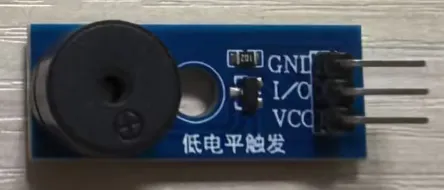

无源蜂鸣器
OLED液晶屏（128*64点阵屏）
flash存储模块
所用软件：keil5
一、项目介绍
本项目是一个基于 STM32F10x 系列微控制器的音乐播放系统，集成了按键控制、音乐播放、OLED 屏幕显示和三色 LED 指示以及 Flash 存储等功能。所用硬件为：用户可以通过按键选择不同的操作模式，播放内置的多首歌曲，还能在播放过程中实时控制音乐的音色和音量，同时 OLED 屏幕会显示相应的操作提示和信息，三色 LED 则用于指示当前的工作模式。
二、功能介绍
（一）按键控制
- 模式选择：通过键盘上的按键，用户可以在不同的操作模式之间进行切换，包括音乐选择模式和按键弹奏模式。
- 声音控制：在播放音乐过程中，用户可以使用按键控制声音的音色和音量。
- 歌曲切换：在音乐选择模式下，用户可以通过按键切换不同的内置歌曲进行播放。
（二）内置歌曲
系统内置了多首歌曲，每首歌曲都有对应的音符频率和持续时间数据。这些歌曲包括《生日快乐》《两只老虎》等经典曲目。
（三）屏幕显示
- 操作提示：OLED 屏幕会显示操作提示信息，引导用户进行模式选择和歌曲选择。
- 信息显示：在播放歌曲时，屏幕会显示相应的歌曲信息或提示内容。
（四）LED 指示
通过三色 LED（红、绿、蓝）的不同颜色组合，指示当前系统所处的工作模式，方便用户直观了解系统状态。
(五）Flash存储
提供了 Flash 读写功能，可以将数据存储到 Flash 中，也可以从 Flash 中读取数据。这为后续扩展功能，如保存用户自定义歌曲或设置提供了可能。
三、模式选择
（一）音乐选择模式（MODE_PLAYING）
- 进入方式：按下键盘上对应的按键（如按键 1），系统进入音乐选择模式，此时三色 LED 显示绿色。
- 功能操作：
- OLED 屏幕显示歌曲选择提示信息。
- 用户可以通过按键选择不同的内置歌曲进行播放。
- 在播放过程中，用户可以按下特定按键（如按键 16）停止当前歌曲的播放。
- 播放结束或用户停止播放后，系统自动返回默认模式，三色 LED 恢复红色显示。
（二）按键弹奏模式（MODE_PLAYING_KEYBOARD）
- 进入方式：按下键盘上对应的按键（如按键 2），系统进入按键弹奏模式，此时三色 LED 显示蓝色。
- 功能操作：
- OLED 屏幕显示弹奏提示信息。
- 用户按下键盘上的按键（1 - 15），系统会播放对应的音符。
- 按下按键 16，系统退出按键弹奏模式，返回默认模式，三色 LED 恢复红色显示。
四、引脚接线
1、GND引脚都接到GND即可
2、VCC引脚都接到3.3V即可
3、USB转TTL串口的5V引脚连接到单片机的5V；3.3V引脚不使用
4、USB转TTL串口
TXD~A10
RXD~ A9
5、OLED液晶屏
SCL~B7
SDA~B6
6、矩阵键盘
C1~PA0
C2~PA1
C3~PA2
C4~PA3
R1~PA4
R2~PA5
R3~PA6
R4~PA7
7、RGB三色灯
R~B3
G~B4
B~B5
8、蜂鸣器
I/O引脚~B0
9、FLASH模块
CS~A4
D0~A6
SLK~A5
D1~A7
五、项目所需硬件及大致介绍结束，闲言少叙，开启正题，链接在此
链接: https://pan.baidu.com/s/1x-E5vJe-R4OsvBmG6CMnmw?pwd=1111 提取码: 1111
