Unity-ECS详解

今天我们来了解Unity最先进的技术——ECS架构（EntityComponentSystem）。

Unity官方下有源码，我们下载源码后来学习。

ECS

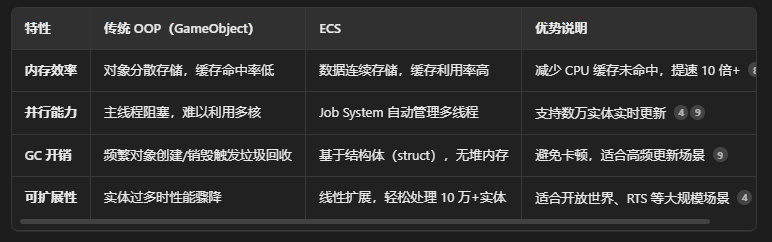

与OOP（Object-Oriented Programming）对应，ECS是一种完全不同的编程范式与数据架构，ECS​（实体-组件-系统）以数据驱动为核心，通过组合与分离逻辑提升性能，适用于高并发场景。

总的来说，如果场景内有大量的对象或者数据需要处理，我们就可以用ECS来完成以大大提高计算效率。

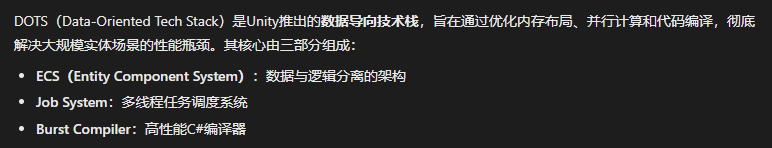

当然，这里还是要提一嘴相关概念，关于DOTS：

DOTS是以ECS为骨架、Job System为肌肉、Burst为加速引擎的高性能开发生态。它通过数据连续存储（ECS）、多线程调度（Job）和机器码编译（Burst），解决了传统游戏开发中内存碎片化、多核利用率低、GC卡顿三大痛点，尤其适用于开放世界/RTS/大规模模拟场景。

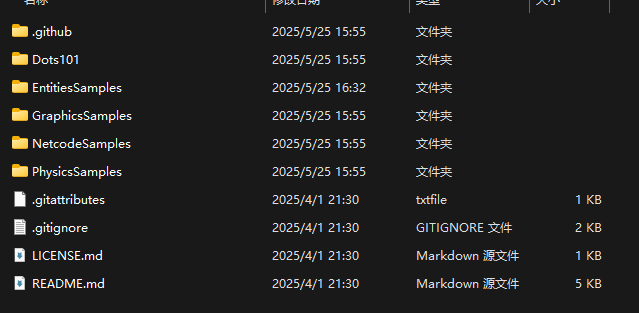

Unity提供的源码下载下来后长这样：

由于内容过多，就不一一展开细说了，我们主要来学习这个Dots101的内容：这是一个帮助我们快速入门的项目示例文件夹。

Dots101

我们先从最基础的Dots101开始吧，这个文件夹的内容就是帮助我们快速理解和上手Dots的。

不过话说回来居然要求Unity6000.0.32，版本要求这么高干嘛？

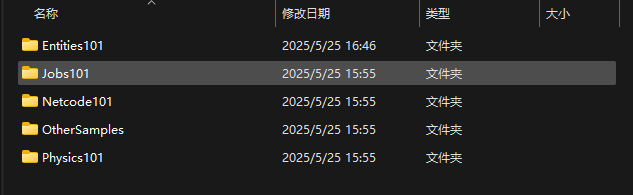

可以看到Dots101里就包含了Entities,Jobs,Netcode,Physics和一些其他内容的示例，是一个精华版的ECS架构展示。

Entities101

关于Entities：在Unity DOTS中，​Entities是实现数据与逻辑分离的核心手段，其核心目标是通过连续内存存储优化CPU缓存命中率和并行效率。

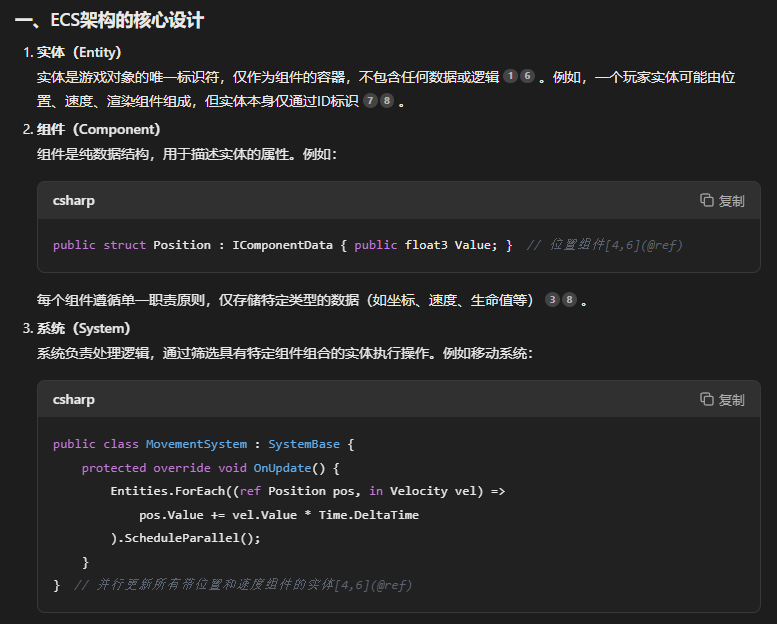

首先ECS的分工是这样的：E就是实体——作为一个标识符，并不存储任何信息，C则是组件，专门负责存储数据，S是系统，用来处理所有的复杂逻辑。在ECS的底层中，会根据实体的组件组成来划分不同的原型分类，每一个内存块，也就是chunk，就只对应一个原型分类。当我们需要访问数据时，我们先根据实体ID找到原型分类后再找到对应的chunk。

这个文件夹里给了四个学习的示例：

分别是消防队员救火，生成方块，踢球小游戏和龙卷风模拟。

消防员救火：

首先这个示例中做了一个对比：主线程 vs 单线程作业 vs 并行作业的对比。

        private void HeatSpread_MainThread(ref SystemState state, DynamicBuffer<Heat> heatBuffer, Config config){var heatRW = heatBuffer;NativeArray<Heat> heatRO = heatBuffer.ToNativeArray(Allocator.Temp);var speed = SystemAPI.Time.DeltaTime * config.HeatSpreadSpeed;int numColumns = config.GroundNumColumns;int numRows = config.GroundNumRows;for (int index = 0; index < heatRO.Length; index++){int row = index / numColumns;int col = index % numRows;var prevCol = col - 1;var nextCol = col + 1;var prevRow = row - 1;var nextRow = row + 1;float increase = 0;increase += Index(row, nextCol, heatRO, numColumns, numRows);increase += Index(row, prevCol, heatRO, numColumns, numRows);increase += Index(prevRow, prevCol, heatRO, numColumns, numRows);increase += Index(prevRow, col, heatRO, numColumns, numRows);increase += Index(prevRow, nextCol, heatRO, numColumns, numRows);increase += Index(nextRow, prevCol, heatRO, numColumns, numRows);increase += Index(nextRow, col, heatRO, numColumns, numRows);increase += Index(nextRow, nextCol, heatRO, numColumns, numRows);increase *= speed;heatRW[index] = new Heat{Value = math.min(1, heatRO[index].Value + increase)};}}

这是主线程的实现。

[BurstCompile]public struct HeatSpreadJob_SingleThreaded : IJob{public NativeArray<Heat> heatRW;[ReadOnly] public NativeArray<Heat> heatRO;public float HeatSpreadSpeed;public int NumColumns;public int NumRows;public void Execute(){for (int index = 0; index < heatRO.Length; index++){int row = index / NumColumns;int col = index % NumColumns;var prevCol = col - 1;var nextCol = col + 1;var prevRow = row - 1;var nextRow = row + 1;float increase = 0;increase += Index(row, nextCol);increase += Index(row, prevCol);increase += Index(prevRow, prevCol);increase += Index(prevRow, col);increase += Index(prevRow, nextCol);increase += Index(nextRow, prevCol);increase += Index(nextRow, col);increase += Index(nextRow, nextCol);increase *= HeatSpreadSpeed;heatRW[index] = new Heat{Value = math.min(1, heatRO[index].Value + increase)};}}private float Index(int row, int col){if (col < 0 || col >= NumColumns ||row < 0 || row >= NumRows){return 0;}return heatRO[row * NumColumns + col].Value;}}

这是单线程实现（但是Burst编译器优化）。

[BurstCompile]public struct HeatSpreadJob_Parallel : IJobParallelFor{public NativeArray<Heat> heatRW;[ReadOnly] public NativeArray<Heat> heatRO;public float HeatSpreadSpeed;public int NumColumns;public int NumRows;public void Execute(int index){int row = index / NumColumns;int col = index % NumColumns;var prevCol = col - 1;var nextCol = col + 1;var prevRow = row - 1;var nextRow = row + 1;float increase = 0;increase += Index(row, nextCol);increase += Index(row, prevCol);increase += Index(prevRow, prevCol);increase += Index(prevRow, col);increase += Index(prevRow, nextCol);increase += Index(nextRow, prevCol);increase += Index(nextRow, col);increase += Index(nextRow, nextCol);increase *= HeatSpreadSpeed;heatRW[index] = new Heat{Value = math.min(1, heatRO[index].Value + increase)};}private float Index(int row, int col){if (col < 0 || col >= NumColumns ||row < 0 || row >= NumRows){return 0;}return heatRO[row * NumColumns + col].Value;}}

 这个就是并行处理的实现，同样是Burst编译器优化。

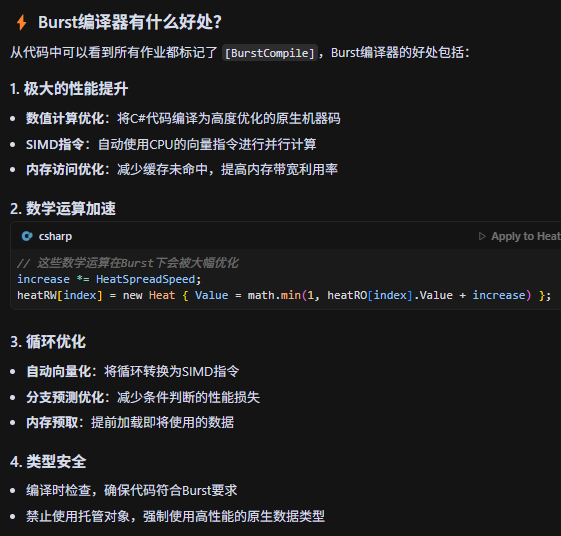

Burst 编译器是 Unity DOTS（数据导向技术栈）中的高性能代码优化引擎，专为大规模数据计算设计，通过将 C# 代码编译为高度优化的机器码，显著提升并行计算效率。

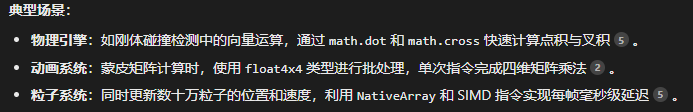

关于这个SIMD指令：SIMD（Single Instruction, Multiple Data，单指令多数据流）是一种并行计算技术，允许CPU用一条指令同时对多个数据元素执行相同的操作，从而大幅提升数据处理效率。

关于Burst编译器，我们至少要了解他是一个在大密度大数量高性能计算场景下非常厉害的编译器即可。

前面提到了三种处理方式：主线程、单线程和并行，如何看出三者的性能差距呢？

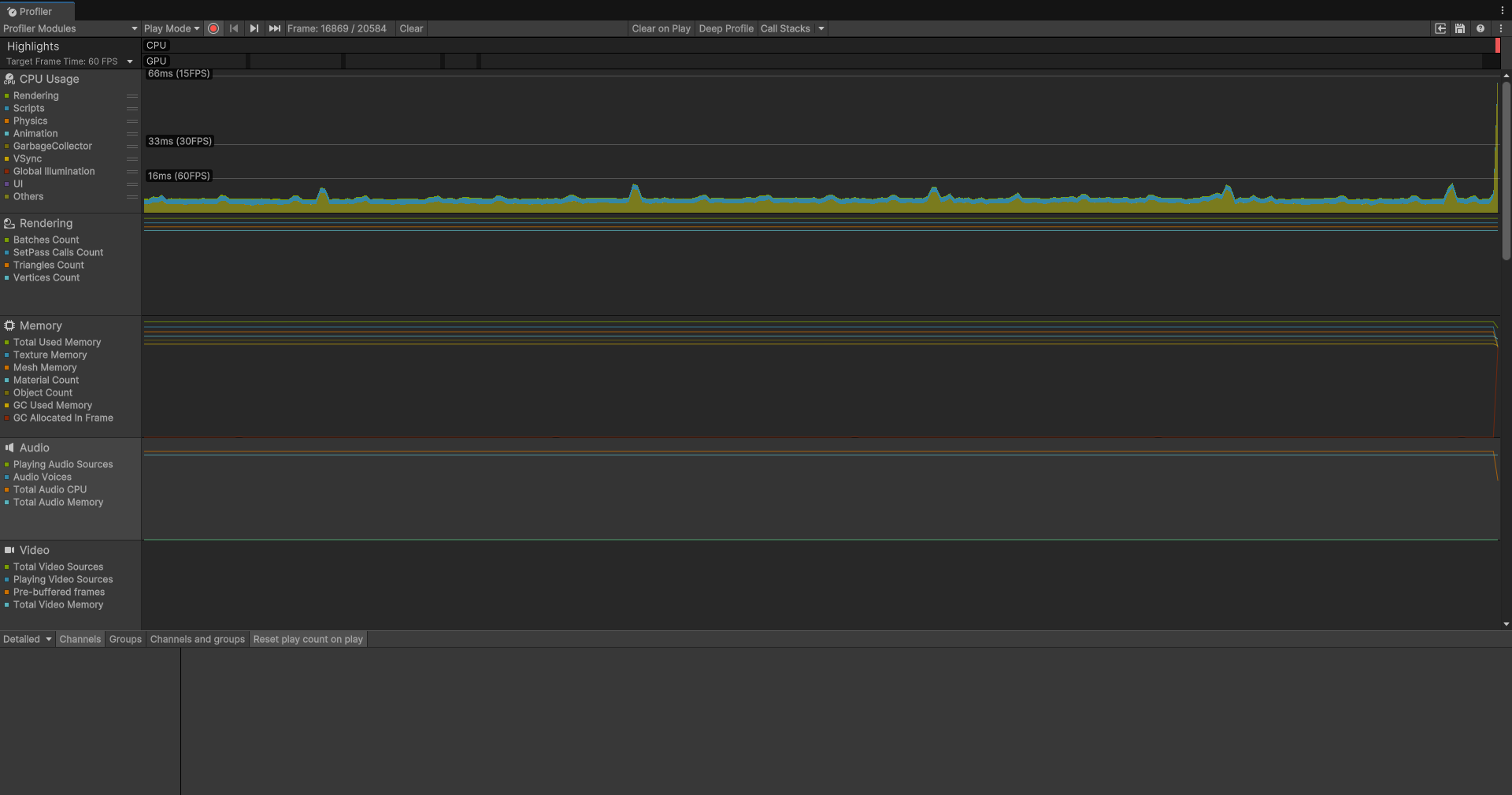

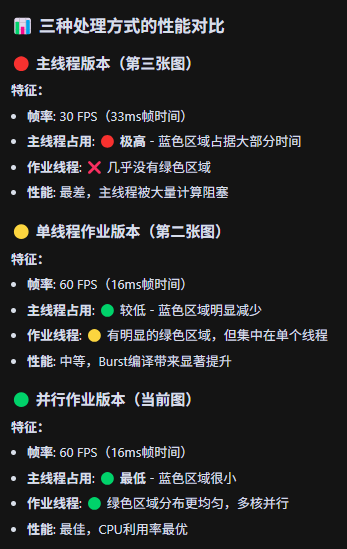

这就是三种处理方式的Profiler的性能表现:

可见当我们需要大规模的计算和生成时，并行处理是最好的选择，在Unity中，有专门这样一个库负责处理大规模并行任务：

还有值得一提的是：Unity 的 ​Jobs 库（Job System）​​ 是专门针对 ​CPU 多核并行计算​ 设计的，而 ​GPU 无法直接执行 Job System 的任务，这是由两者的硬件架构和执行逻辑的差异决定的。Job System 是 Unity 提供的 ​多线程任务调度框架，旨在将计算密集型任务（如物理模拟、AI 决策）拆分为子任务，分配到多个 CPU 核心并行执行，其设计目标是最大化 CPU 多核利用率，避免主线程阻塞。

 然后是这个HelloCubes示例：

HelloCube通过ECS架构实现高效的大量立方体生成：首先在场景中配置SpawnerAuthoring组件并引用立方体预制体，烘焙时转换为ECS的Spawner组件；然后SpawnSystem检测到场景中没有立方体时，使用EntityManager.Instantiate(prefab, 500, Allocator.Temp)一次性批量生成500个实体；接着通过并行作业为每个立方体设置随机位置，使用独立的随机种子确保线程安全；立方体在FallAndDestroySystem中旋转下落，当Y坐标小于0时通过EntityCommandBuffer延迟销毁；最后当所有立方体被销毁后，SpawnSystem再次检测到场景为空，重新开始生成循环，形成一个持续的"生成→下落→销毁→重新生成"的高性能循环系统。

Spawner组件负责存储GameObject由Baker转换而来的Entity引用，Entity物体就可以被EntityManager来实现大批量生成的效果；EntityCommandBuffer则是一个命令缓冲区，在这个区会缓冲一系列我们对于Entity物体的命令。

效果如图：

Jobs101

Unity Job System 是 Unity 引擎提供的一套多线程任务调度框架，旨在通过并行化计算密集型任务，充分利用多核 CPU 性能，提升游戏运行效率并降低主线程压力。

现代 CPU 普遍拥有多核心，但传统 Unity 代码默认运行在主线程，无法充分利用多核资源，而Job System 将任务拆分为小单元（Job），分配到多个 CPU 核心并行执行，显著提升计算效率。

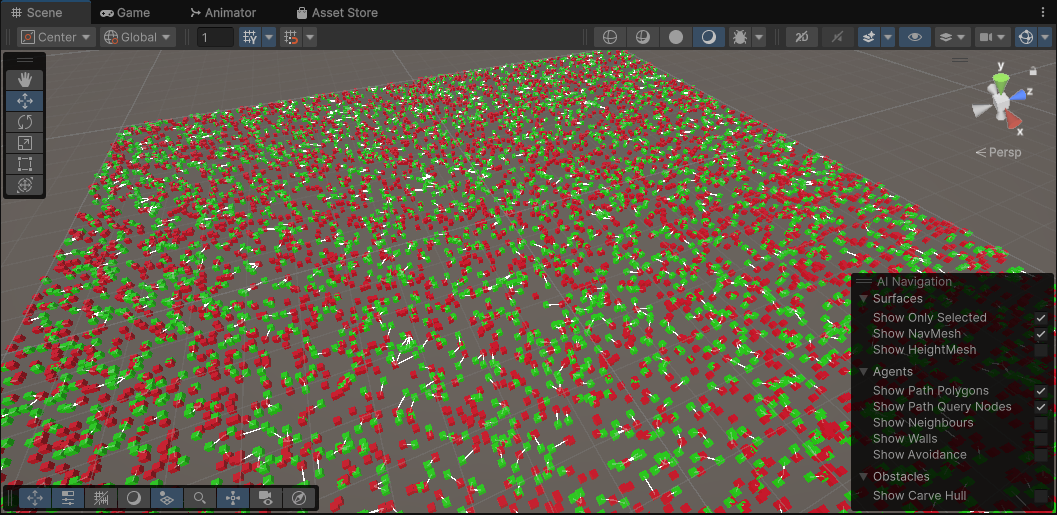

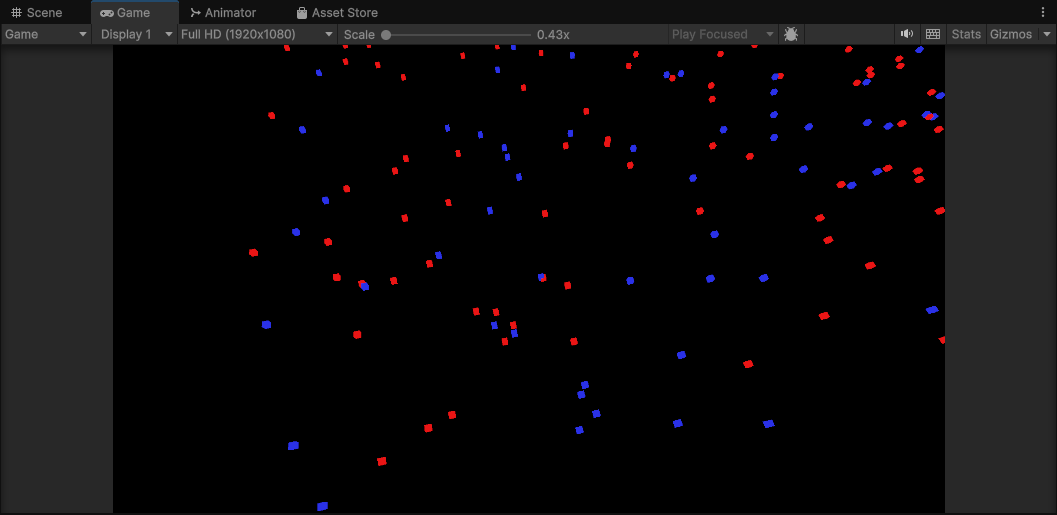

在官方的示例代码中，我们的Jobs101生成了大量的方块,蓝色方块（Seeker）会去寻找最近红色方块（Target）。

我们用四种方法来实现这个效果并比较性能：

首先是无Job，全部主线程暴力遍历：

// 在MonoBehaviour的Update里
foreach (var seeker in seekers)
{float minDist = float.MaxValue;Vector3 nearest = Vector3.zero;foreach (var target in targets){float dist = Vector3.Distance(seeker.position, target.position);if (dist < minDist){minDist = dist;nearest = target.position;}}// 画线Debug.DrawLine(seeker.position, nearest, Color.white);
}

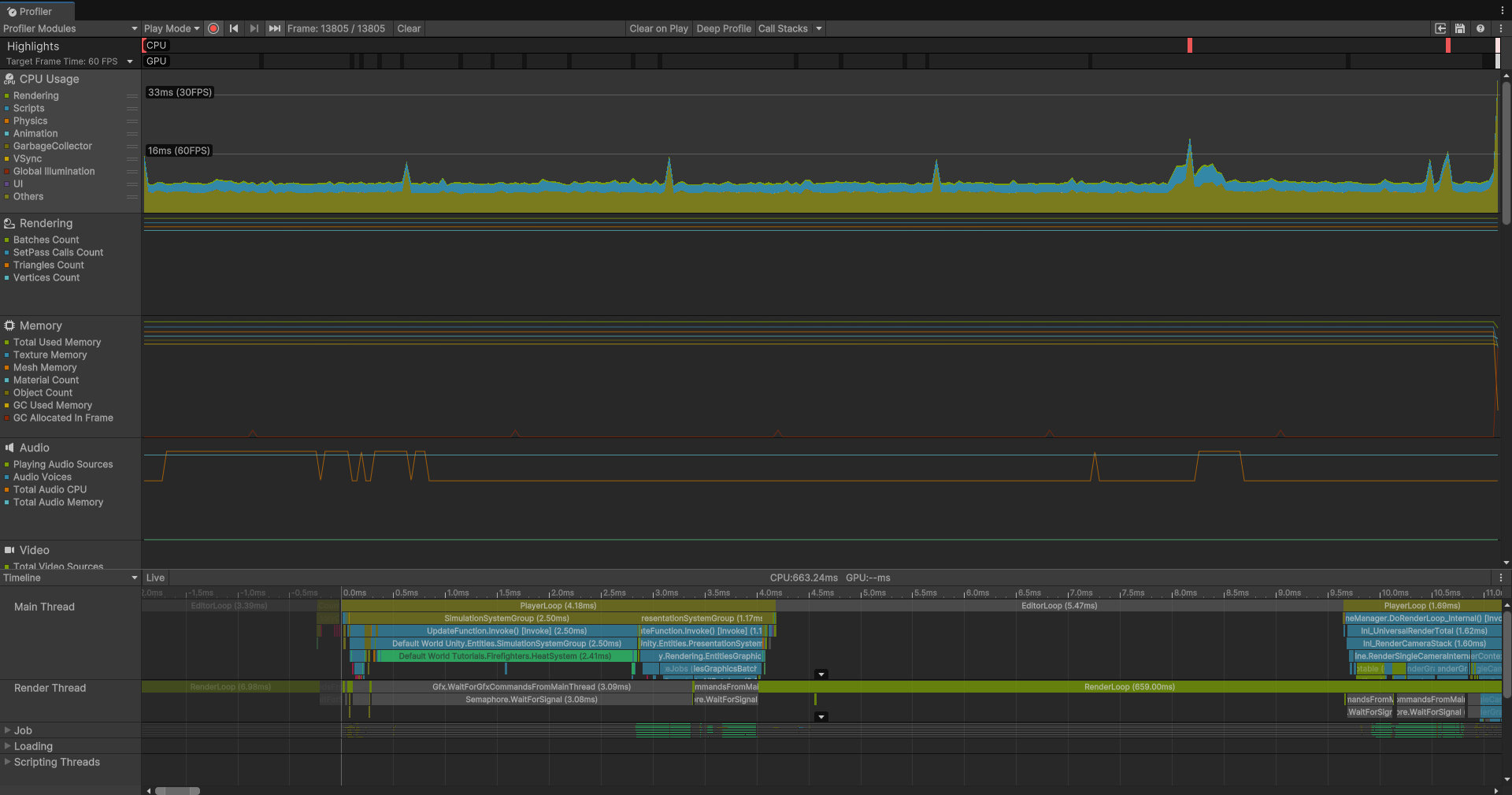

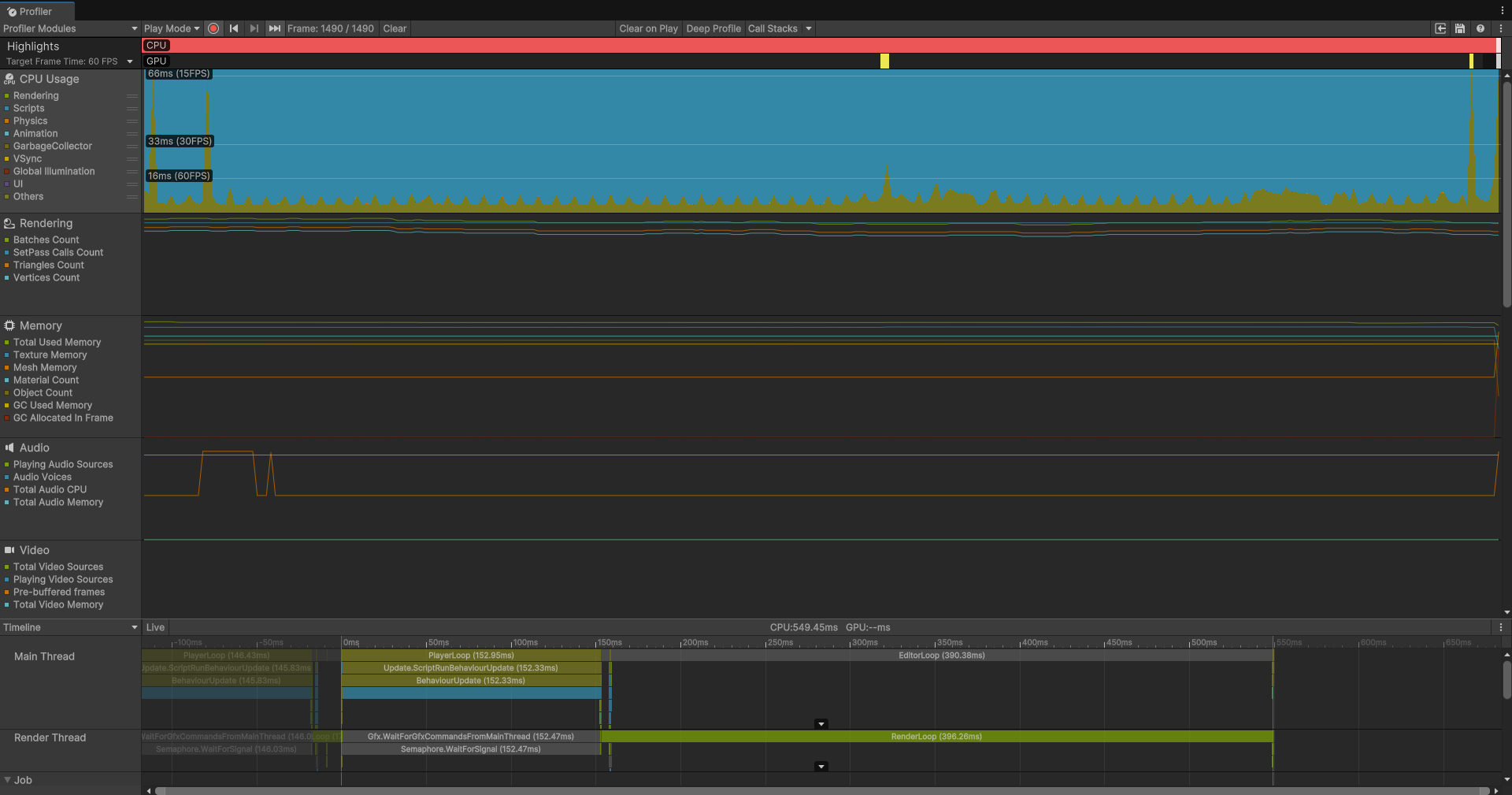

相信不用我多说都知道有多慢，首先只用主线程就很糟糕了，这个暴力的时间复杂度不知道是On多少了都，不卡是不可能的，Profiler效果如下：

别的不说，就这大片大片的蓝色，这糟糕的帧数，体验有多差可想而知。(蓝色表示CPU的主要开销来源是Scripts，也就是脚本)。

然后是单线程Job：

public struct FindNearestJob : IJob
{[ReadOnly] public NativeArray<float3> TargetPositions;[ReadOnly] public NativeArray<float3> SeekerPositions;public NativeArray<float3> NearestTargetPositions;public void Execute(){for (int i = 0; i < SeekerPositions.Length; i++){float minDist = float.MaxValue;float3 nearest = float3.zero;for (int j = 0; j < TargetPositions.Length; j++){float dist = math.distance(SeekerPositions[i], TargetPositions[j]);if (dist < minDist){minDist = dist;nearest = TargetPositions[j];}}NearestTargetPositions[i] = nearest;}}
}

可以看到我们的方法基于IJob的接口实现，实现这个接口的方法会默认将我们的任务放在Job System分配的工作线程上，而Job System是和我们的Burst编译器深度集成的，我们基于Job System分配的任务就可以去使用Burst编译器进行加速了。

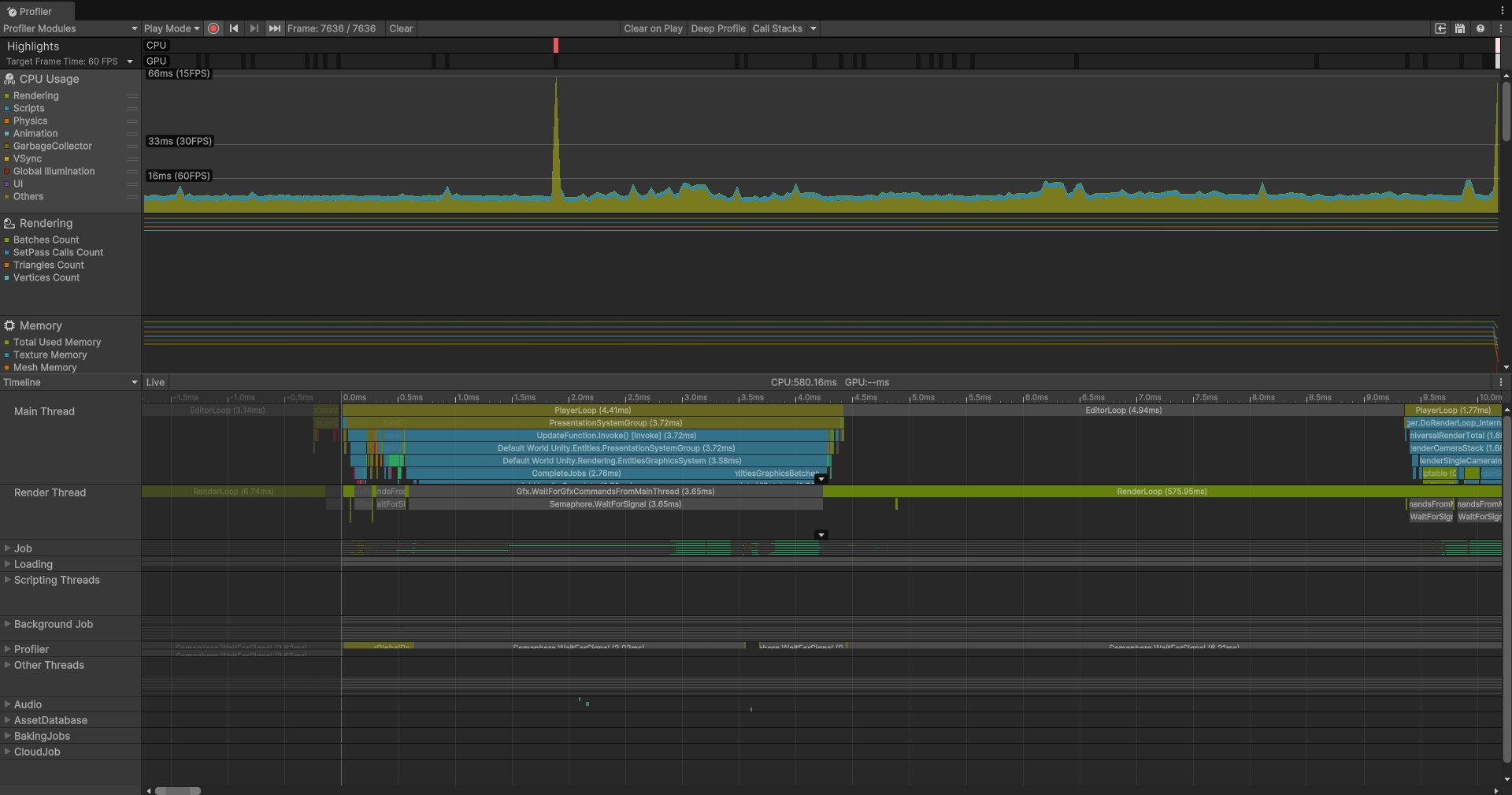

可以看到单线程Job的效果就非常好了，首先帧数大大提高，然后可以看到CPU开销主要的来源都是渲染相关的准备。

我们在这个基础上加入并行：并行Job。

用IJobParallelFor，每个Seeker的查找任务分配到不同线程，充分利用多核CPU，极大提升速度。

public struct FindNearestJob : IJobParallelFor
{[ReadOnly] public NativeArray<float3> TargetPositions;[ReadOnly] public NativeArray<float3> SeekerPositions;public NativeArray<float3> NearestTargetPositions;public void Execute(int i){float minDist = float.MaxValue;float3 nearest = float3.zero;for (int j = 0; j < TargetPositions.Length; j++){float dist = math.distance(SeekerPositions[i], TargetPositions[j]);if (dist < minDist){minDist = dist;nearest = TargetPositions[j];}}NearestTargetPositions[i] = nearest;}
}

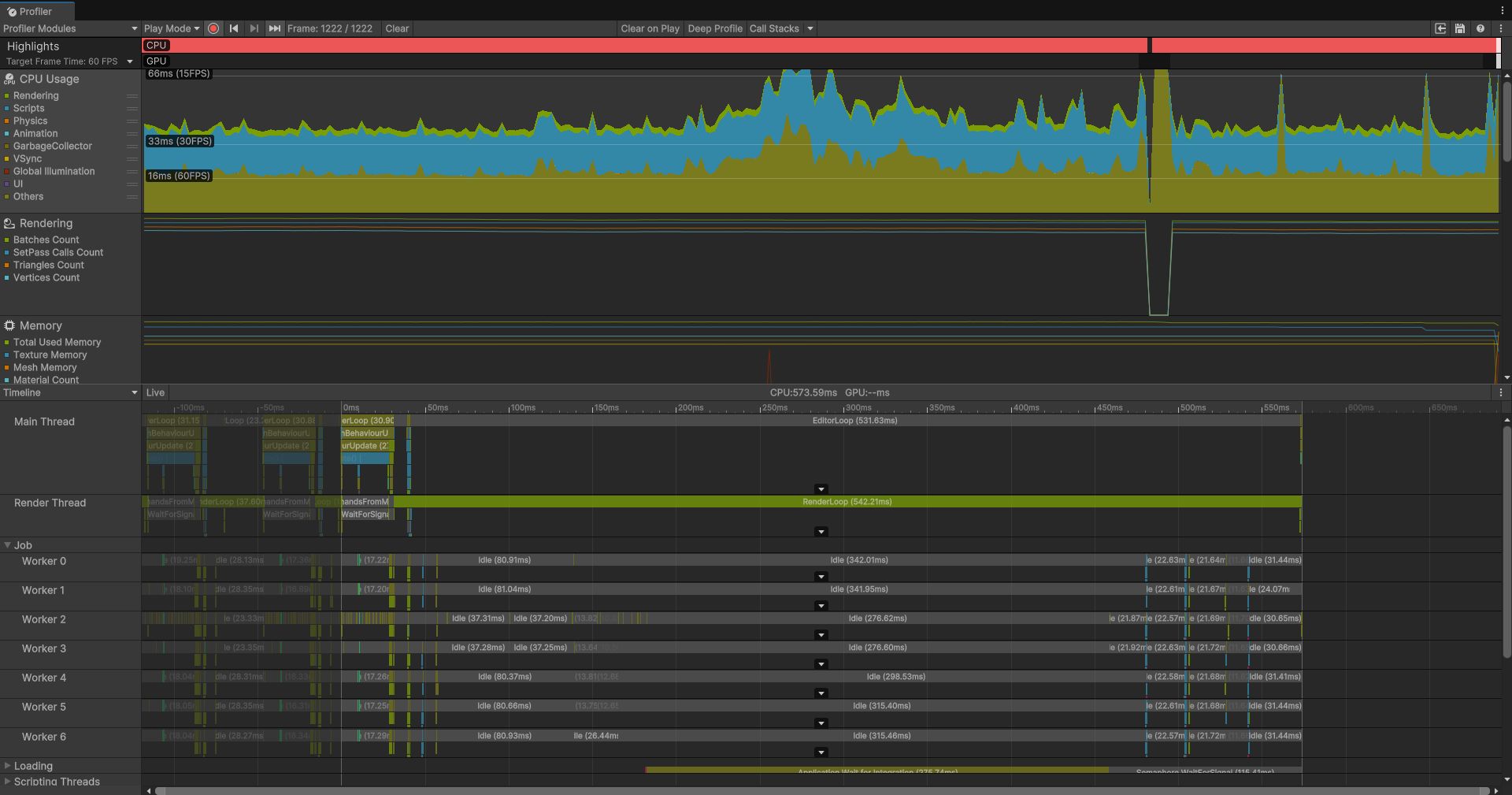

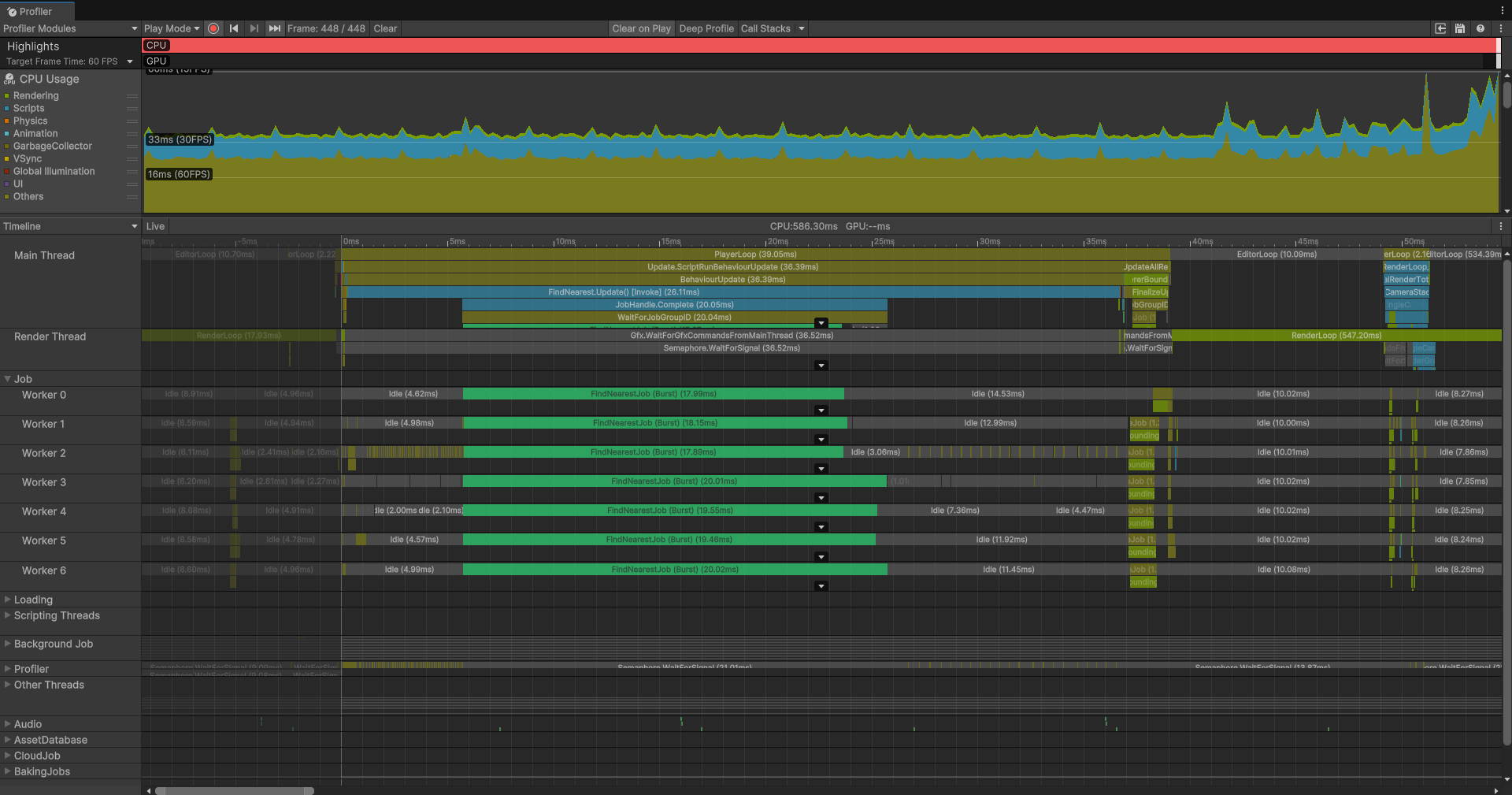

效果如下：

可以看到并行开启后，更多的worker出现了，但是我们会发现总的CPU开销反而还在提高——这显然是反常识的，我也感觉非常奇怪，那么出现这种现象的只有一种说法就是：线程的切换和调度的开销改过了本身利用CPU的多核提高效率的改善，尤其是当单个Job工作量其实不大时。还有一个点就是虽然我们充分利用了CPU，但是我们没有去改善算法，那么时间复杂度依然很爆炸。

所以我们需要最后的做法：并行Job + 优化算法（空间分区/排序）

using System.Collections.Generic;
using Unity.Burst;
using Unity.Collections;
using Unity.Jobs;
using Unity.Mathematics;namespace Tutorials.Jobs.Step4
{[BurstCompile]public struct FindNearestJob : IJobParallelFor{[ReadOnly] public NativeArray<float3> TargetPositions; // 已按X排序[ReadOnly] public NativeArray<float3> SeekerPositions;public NativeArray<float3> NearestTargetPositions;public void Execute(int index){float3 seekerPos = SeekerPositions[index];// 1. 二分查找X坐标最近的Targetint startIdx = TargetPositions.BinarySearch(seekerPos, new AxisXComparer { });// 2. 处理未精确命中情况if (startIdx < 0) startIdx = ~startIdx;if (startIdx >= TargetPositions.Length) startIdx = TargetPositions.Length - 1;float3 nearestTargetPos = TargetPositions[startIdx];float nearestDistSq = math.distancesq(seekerPos, nearestTargetPos);// 3. 向右查找Search(seekerPos, startIdx + 1, TargetPositions.Length, +1, ref nearestTargetPos, ref nearestDistSq);// 4. 向左查找Search(seekerPos, startIdx - 1, -1, -1, ref nearestTargetPos, ref nearestDistSq);NearestTargetPositions[index] = nearestTargetPos;}// 辅助查找函数void Search(float3 seekerPos, int startIdx, int endIdx, int step,ref float3 nearestTargetPos, ref float nearestDistSq){for (int i = startIdx; i != endIdx; i += step){float3 targetPos = TargetPositions[i];float xdiff = seekerPos.x - targetPos.x;// X轴距离的平方大于当前最小距离，提前终止if ((xdiff * xdiff) > nearestDistSq) break;float distSq = math.distancesq(targetPos, seekerPos);if (distSq < nearestDistSq){nearestDistSq = distSq;nearestTargetPos = targetPos;}}}}// 用于X轴排序的比较器public struct AxisXComparer : IComparer<float3>{public int Compare(float3 a, float3 b){return a.x.CompareTo(b.x);}}
}

虽然可以看到实际的效果好像不是很好，但至少首先我们的CPU开销渲染的部分降低了而脚本的开销变大了，然后多个线程在同时工作，也算是符合预期吧。

那么从以上的示例可以知道的是：

Job System是一个专门为CPU设计的多线程任务处理器，可以充分利用CPU的多核优势，并且和Burst编译器深度集成，针对大数据计算任务尤其有优势。

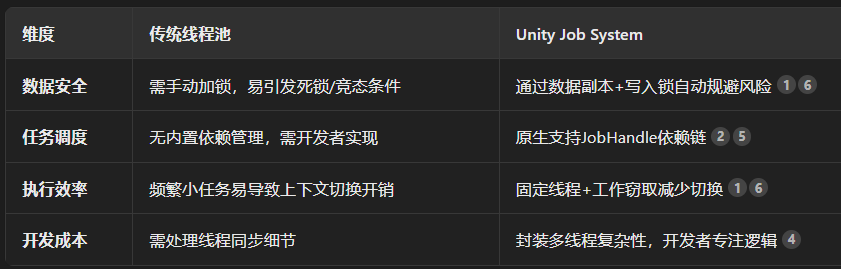

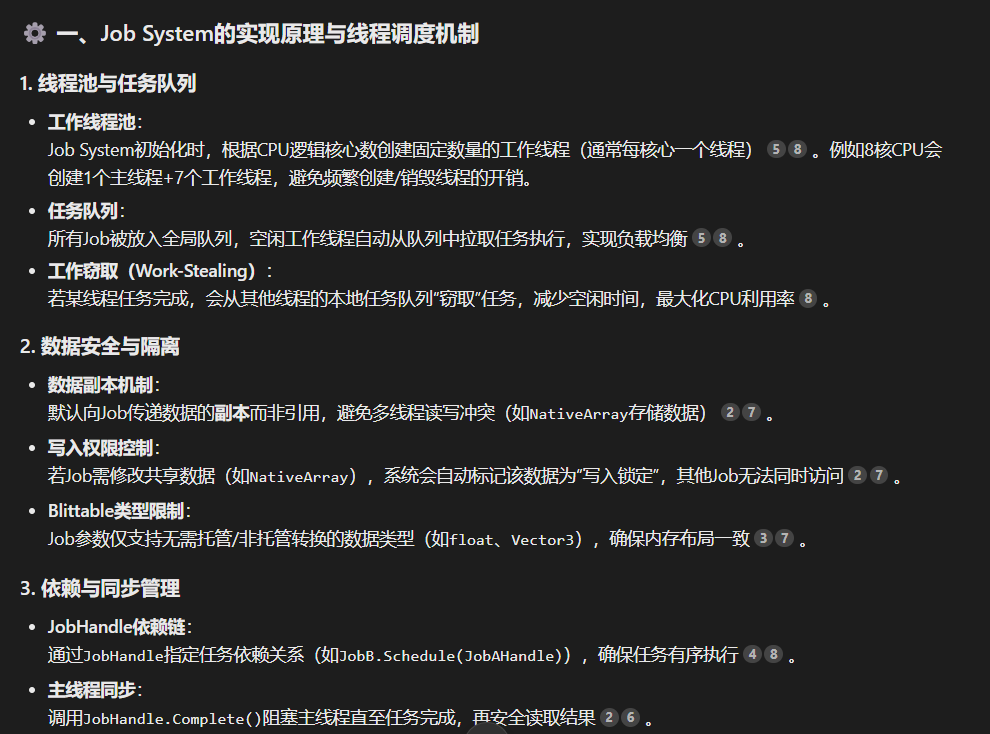

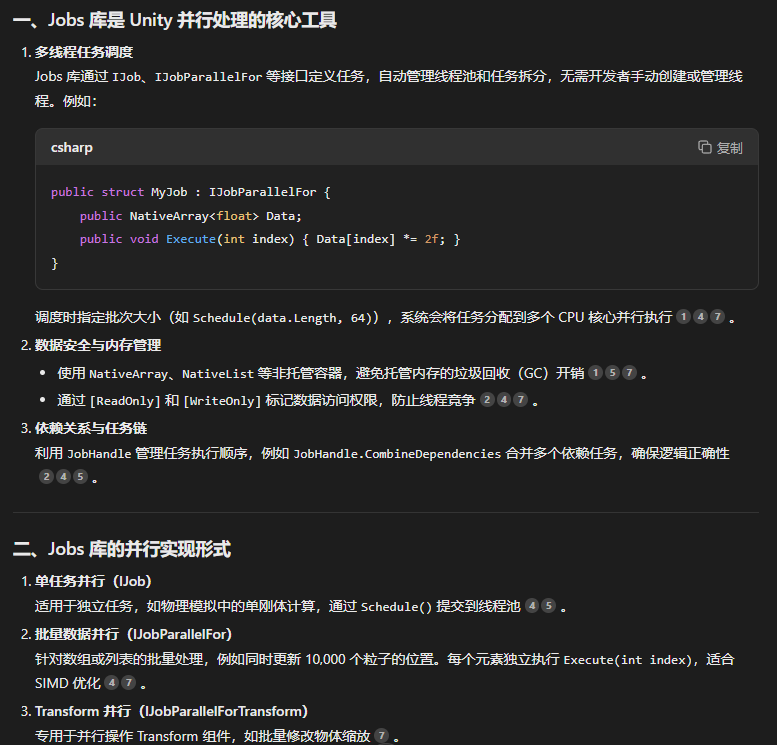

首先可以知道的是Job System的底层是一个线程池，但是与传统线程池不同的是，Job System还添加了很多内容：

NetCode101

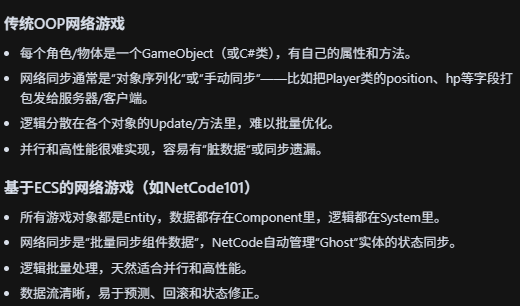

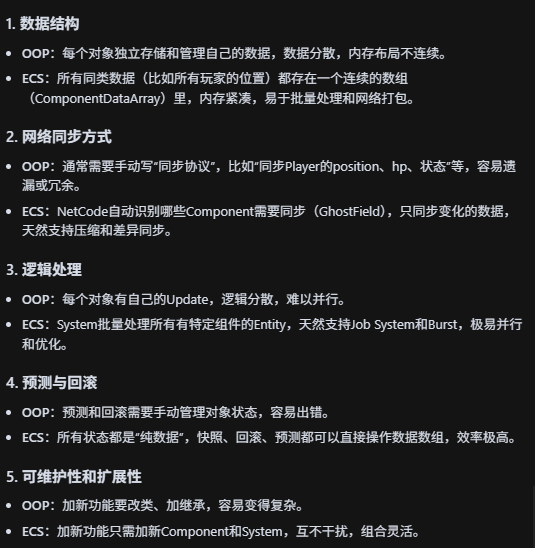

这个示例则是一个具体的ECS架构的使用，一般来说我们来做游戏时：

因为这个示例代码中没有提供基于OOP实现的游戏示例，我们也没法直观地通过Profiler来判断二者的性能差异。

Physics101

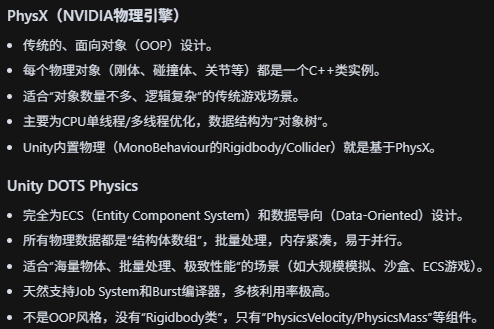

终于来到我们真正的目标——物理引擎了。我们之前已经走马观花地看过了PhysX引擎的内容了，现在问题来了：Unity DOTS Physics与PhysX的区别在哪呢？

我们拿两段代码出来比对一下就能看出差别了：

在Dots101中实现了很多物体内容啊，我们来挑几个比较重要的来说说：

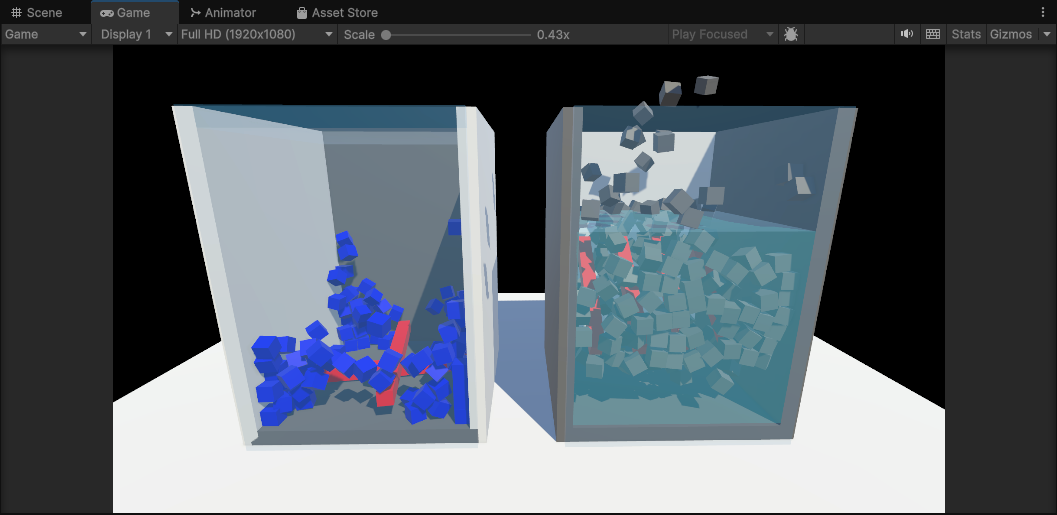

这个示例中模拟了水的浮力以及阻力的效果，以及旋转叶片与旋转叶片的碰撞的效果。

public struct Blade : IComponentData
{public float3 AngularVelocity;
}public partial struct RotateBladeSystem : ISystem
{public void OnUpdate(ref SystemState state){foreach (var (bladeData, velocity) in SystemAPI.Query<RefRO<Blade>, RefRW<PhysicsVelocity>>()){velocity.ValueRW.Angular = bladeData.ValueRO.AngularVelocity;}}
}

每个叶片是一个Entity，带有Blade组件（包含角速度），系统每帧将Blade.AngularVelocity赋值给PhysicsVelocity.Angular，实现持续旋转。

public struct Buoyancy : IComponentData, IEnableableComponent
{public float WaterLevel;public float BuoyancyForce;public float Drag;
}public partial struct BuoyancySystem : ISystem
{public void OnUpdate(ref SystemState state){foreach (var (buoyant, transform, velocity, mass) inSystemAPI.Query<RefRO<Buoyancy>, RefRW<LocalTransform>, RefRW<PhysicsVelocity>, RefRO<PhysicsMass>>()){float depth = buoyant.ValueRO.WaterLevel - transform.ValueRW.Position.y;float buoyancyForce = depth * buoyant.ValueRO.BuoyancyForce * deltaTime;velocity.ValueRW.ApplyLinearImpulse(mass.ValueRO, new float3(0, buoyancyForce, 0));velocity.ValueRW.Linear *= 1.0f - buoyant.ValueRO.Drag * deltaTime;}}
}

立方体带有Buoyancy组件（包含水面高度、浮力系数、阻力系数），系统每帧计算立方体与水面的相对深度，施加向上的浮力和线性阻力。

public partial struct BuoyancyZoneSystem : ISystem
{public void OnUpdate(ref SystemState state){// 先禁用所有立方体的浮力var buoyancyQuery = SystemAPI.QueryBuilder().WithAll<Buoyancy>().Build();state.EntityManager.SetComponentEnabled<Buoyancy>(buoyancyQuery, false);// 监听TriggerEvents，激活进入水区的立方体浮力var sim = SystemAPI.GetSingleton<SimulationSingleton>().AsSimulation();sim.FinalJobHandle.Complete();foreach (var triggerEvent in sim.TriggerEvents){// 判断哪个是立方体，哪个是水区// ...（省略判断代码）// 复制水区的浮力参数到立方体cubeBuoyancy.ValueRW = zone.ValueRO.Buoyancy;SystemAPI.SetComponentEnabled<Buoyancy>(cubeEntity, true);}}
}

水区是一个带有BuoyancyZone组件的Entity，系统监听物理TriggerEvents（触发事件），当立方体进入水区时，激活其Buoyancy组件并复制水区的浮力参数。

这里是实现了一个重力井的效果，重力井绕着圆心旋转，并不断吸附附近的小球。

// GravityWellSystem.cs
foreach (var (wellTransform, well) inSystemAPI.Query<RefRW<LocalTransform>, RefRW<GravityWell>>())
{// 让重力井的角度不断增加，实现绕圆心旋转well.ValueRW.OrbitPos += config.WellOrbitSpeed * dt;math.sincos(well.ValueRW.OrbitPos, out var s, out var c);wellTransform.ValueRW.Position = new float3(c, 0, s) * config.WellOrbitRadius;
}

这是让重力井实现圆周运动的代码。

// 获取所有重力井的位置
var wellQuery = SystemAPI.QueryBuilder().WithAll<GravityWell, LocalTransform>().Build();
var wellTransforms = wellQuery.ToComponentDataArray<LocalTransform>(Allocator.Temp);// 对每个小球
foreach (var (velocity, collider, mass, ballTransform) inSystemAPI.Query<RefRW<PhysicsVelocity>, RefRO<PhysicsCollider>,RefRO<PhysicsMass>, RefRO<LocalTransform>>())
{// 对每个重力井for (int i = 0; i < wellTransforms.Length; i++){var wellTransform = wellTransforms[i];// 施加“吸引力”，本质是ApplyExplosionForce的负值velocity.ValueRW.ApplyExplosionForce(mass.ValueRO,collider.ValueRO,ballTransform.ValueRO.Position,ballTransform.ValueRO.Rotation,-config.WellStrength, // 负值=吸引wellTransform.Position,0, // 半径为0，表示无限远都有效dt,math.up());}
}

实现吸附。

其他的相关示例还有很多，大家感兴趣的可以自行查阅。
