协议转换利器，profinet转ethercat网关的两大派系，各有千秋

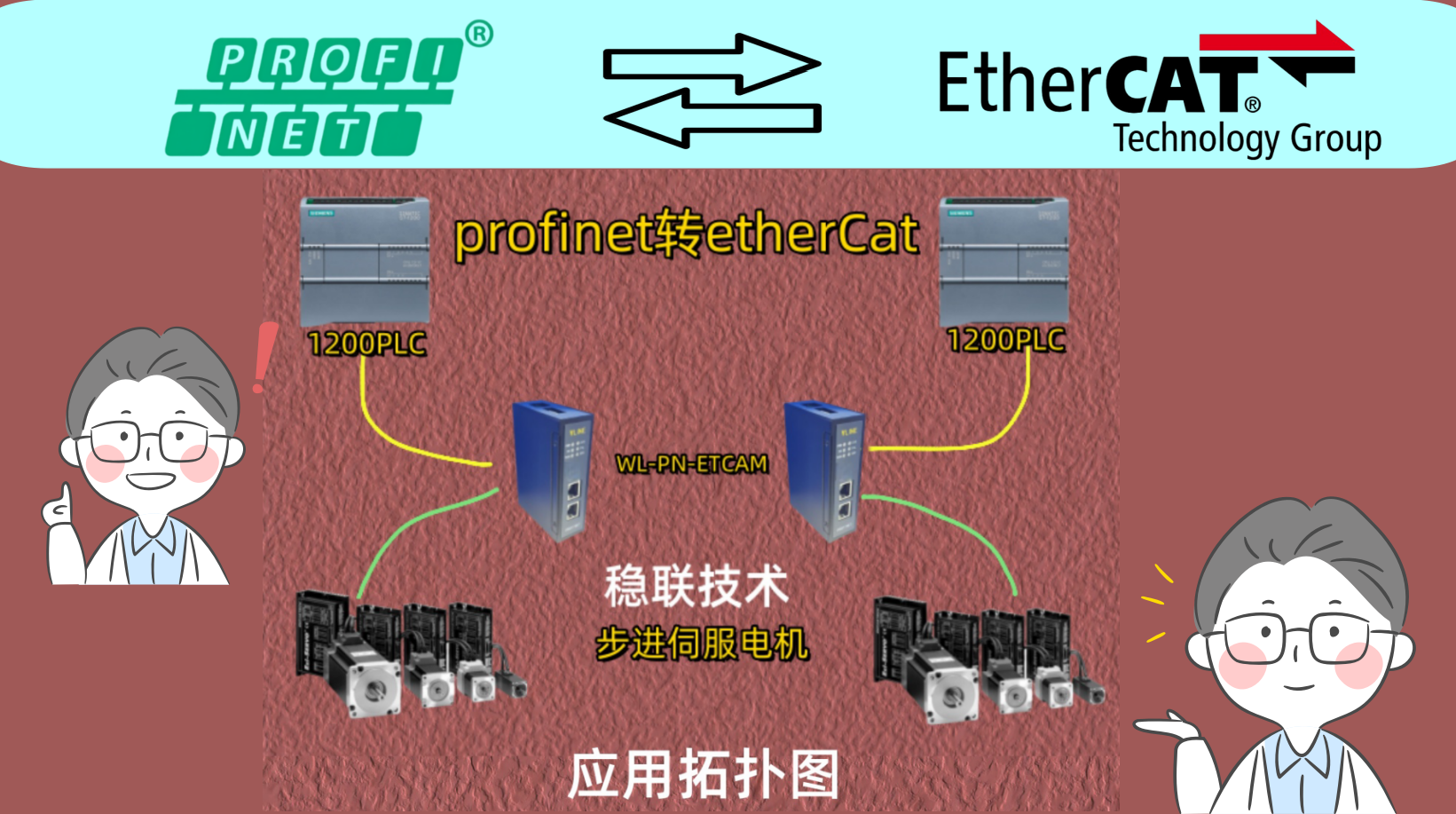

随着工业以太网的发展，其高效、便捷、协议开放、易于冗余等诸多优点，被越来越多的工业现场所采用。西门子SIMATIC S7-1200/1500系列PLC集成有Profinet接口，具有实时性、开放性，使用TCP/IP和IT标准，符合基于工业以太网的实时自动化体系，能够满足从现场层到管理层的所有应用需求，真正的实现一网到底的革命。现以2台S7-1200PLC的，通过稳联技术的profinet转ethercat以太网通讯为例，具体的组态方法分享交流

EtherCAT 虽然没有profinet老牌，但它的优点更适应现代工业生产线，

Ethercat超高性能与低延迟,“飞驰”帧技术：数据帧在设备间实时处理（每个节点仅微秒级延迟），总响应时间极短（典型＜100μs）。ethercat协议无需交换机，数据帧直接透传，减少硬件成本，协议效率＞90%（传统以太网仅30-40%）

西门子SIMATIC S7-1200/1500系列PLC集成有Profinet接口，具有实时性、开放性，使用TCP/IP和IT标准，符合基于工业以太网的实时自动化体系，能够满足从现场层到管理层的所有应用需求，真正的实现一网到底的革命。现以2台S7-1200PLC的以太网通讯为例，具体的组态方法分享交流

一、 设备组态

1. 软件：西门子博途v17

2. 硬件组态：两台S7-1200系列PLC

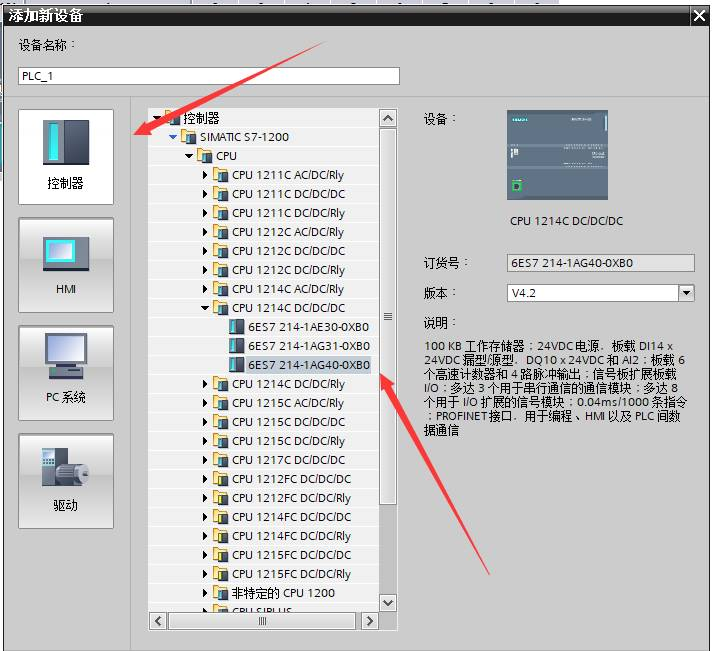

添加PLC_1,重命名为主站，添加PLC_2,，重命名为从站。

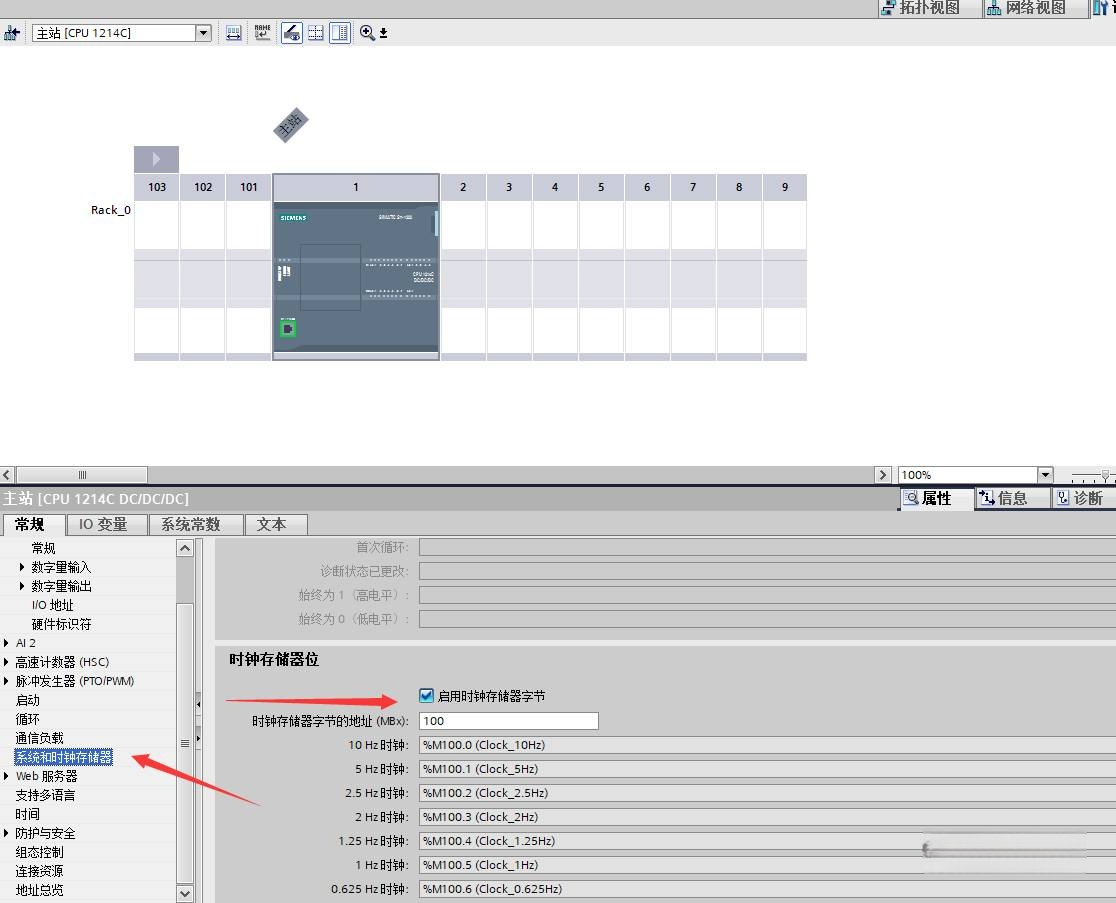

打开主站PLC_1组态，启用时钟存储器字节

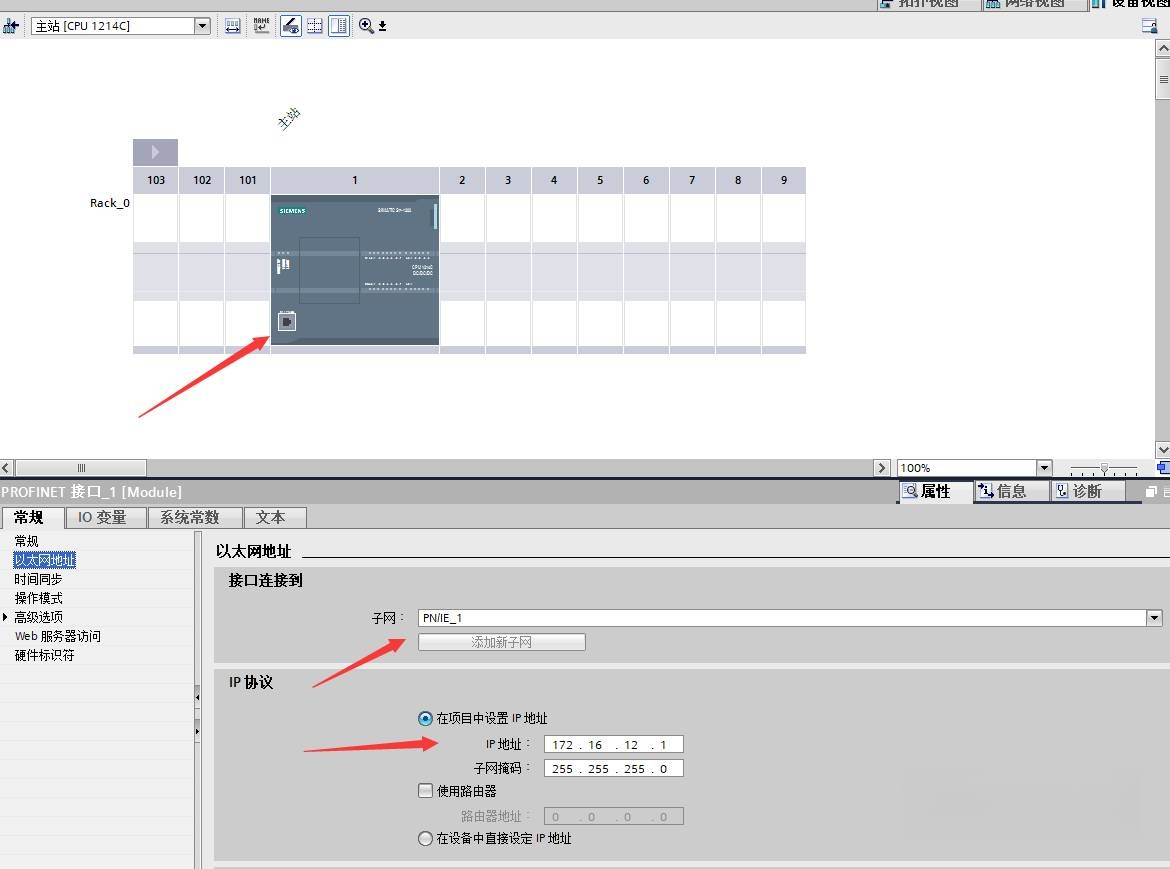

双击主站PLC_1以太网口，新建网络PNIE_1，设定IP地址为192.168.0.1

打开从站PLC_2组态，启用时钟存储器字节

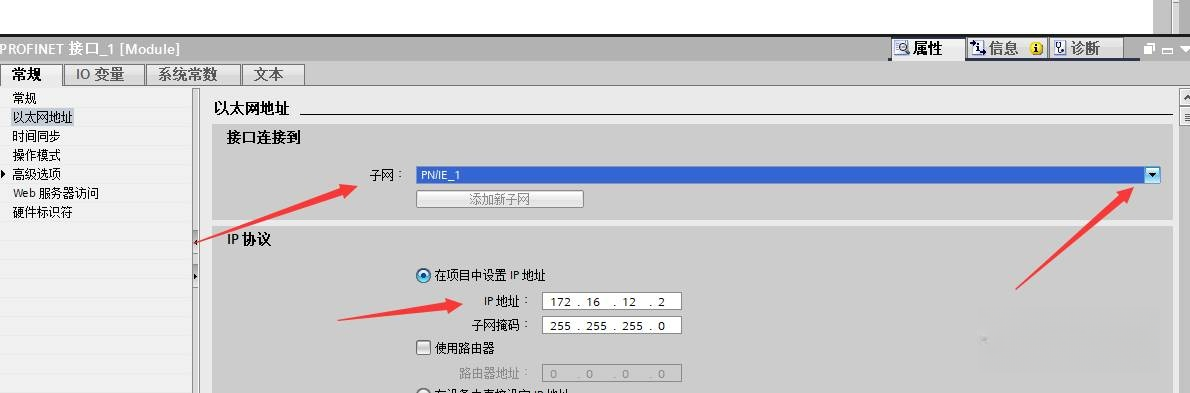

双击从站PLC_2以太网口，选择PLC_1已建立的PNIE_1网络，设定IP地址为192.168.0.2

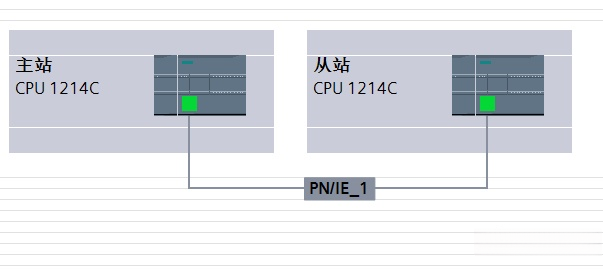

网络视图显示两台PLC已连接

网络组态完毕，下面开始写程序。

3. 程序编写

（1）. 主站发送，从站读取数据

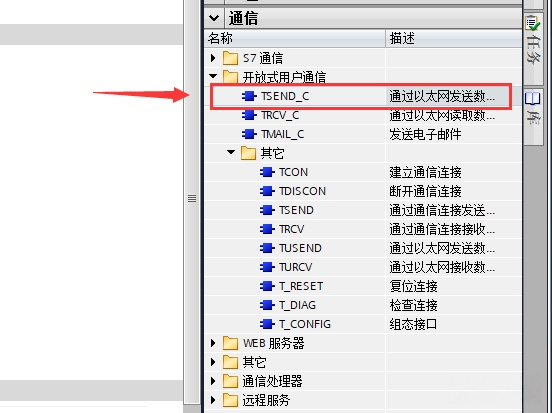

打开主站程序块中Main(OB1)主程序块，选择“通讯”指令中的“开放式用户通信”子选项，调用“TSEND_C”(通过以太网发送数据)指令：

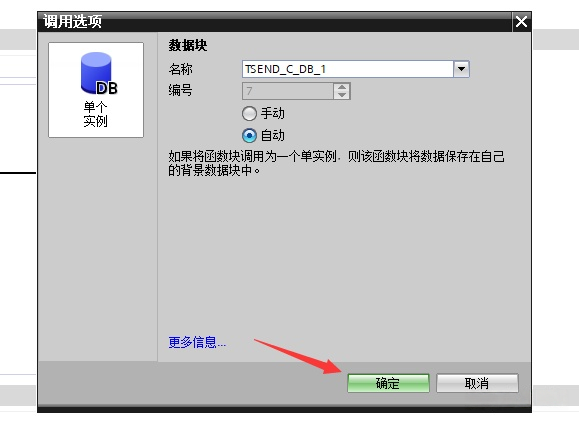

自动生成背景DB块，点击确定

组态主站发送程序块：

点击程序块上的“开始组态”按钮，首先组态连接参数，选择通讯伙伴为从站PLC_2，连接类型为TCP,连接ID主站从站均为1.，主站从站分别新建“连接数据”主站选中“主动建立连接”，其他设置默认。

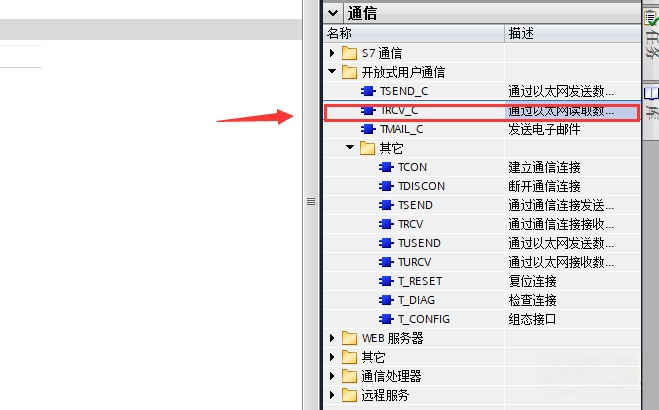

打开从站MAIN(OB1)程序块，选择“通讯”指令中的“开放式用户通信”子选项，调用“TRCV_C”(通过以太网读取数据)指令：

自动生成背景DB块，点击确定
