【拆机系列】暴力拆解AOC E2270SWN6液晶显示屏

概述

这份文档的诞生源于一次令人沮丧的海鲜市场购物经历。本想淘个二手货捡漏，结果到手却发现被坑了。既然买都买了，干脆物尽其用，拆开研究内部构造，也算是增长点知识了。

拆机步骤

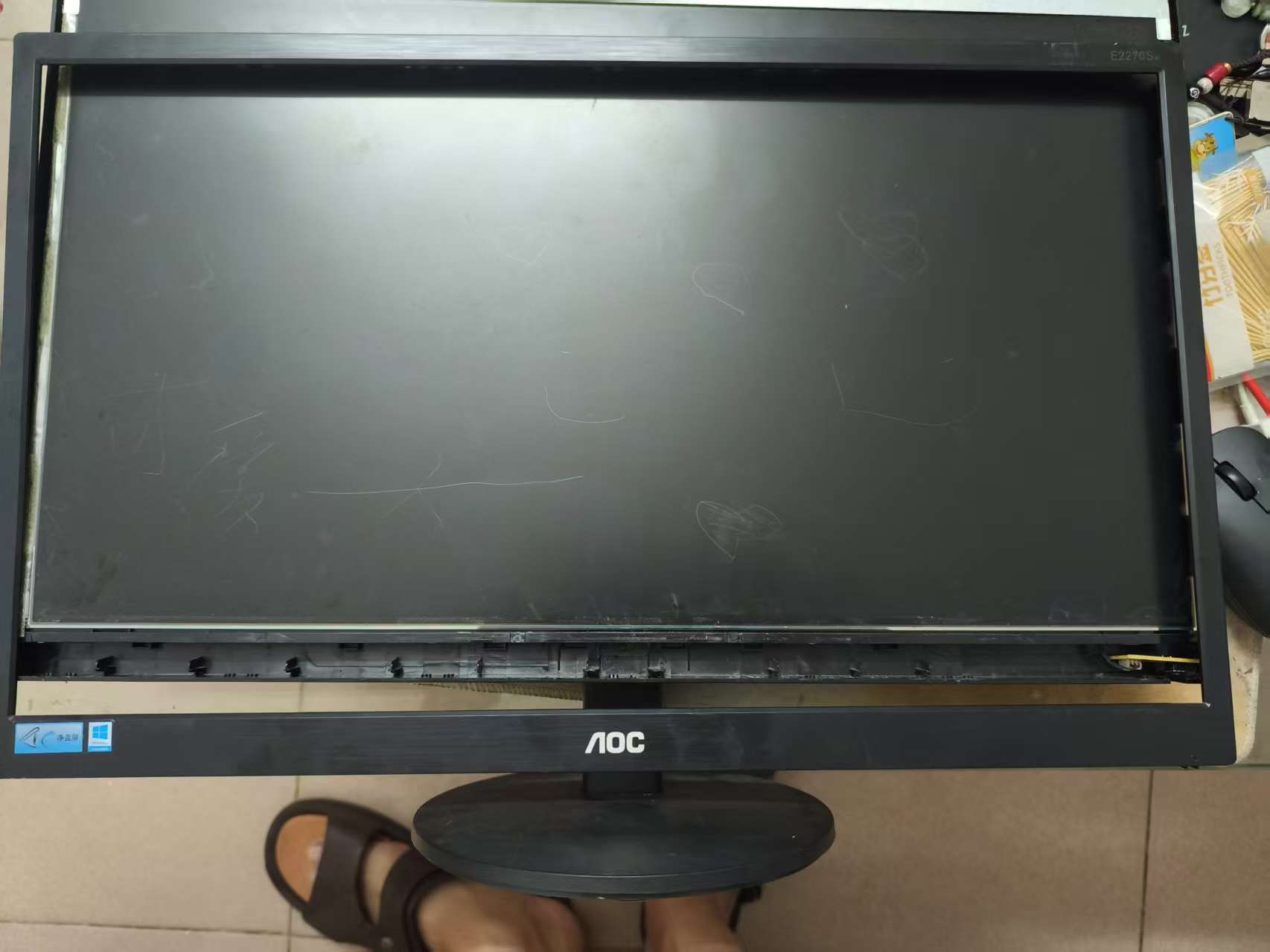

从正面边上入手，直接撬

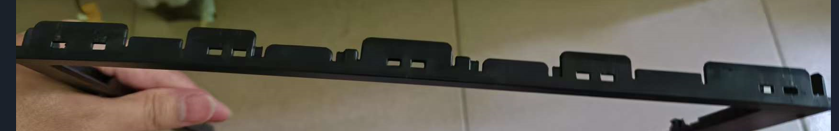

卡扣细节图

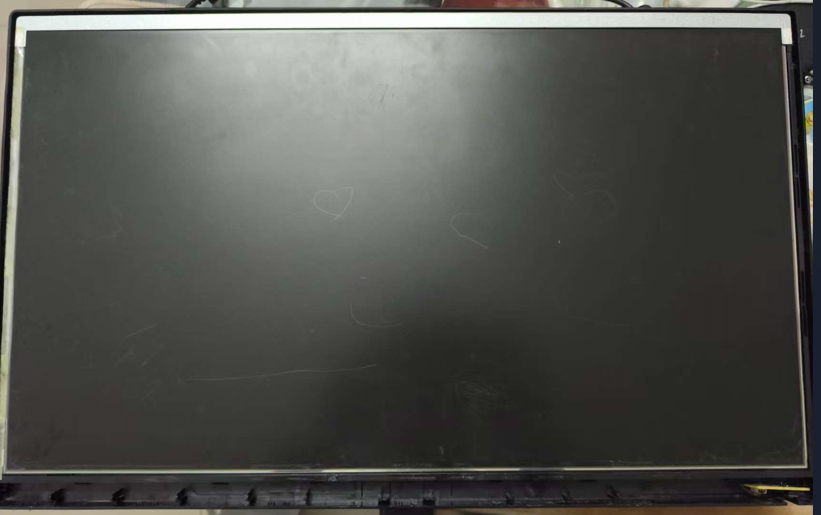

拆开前框之后

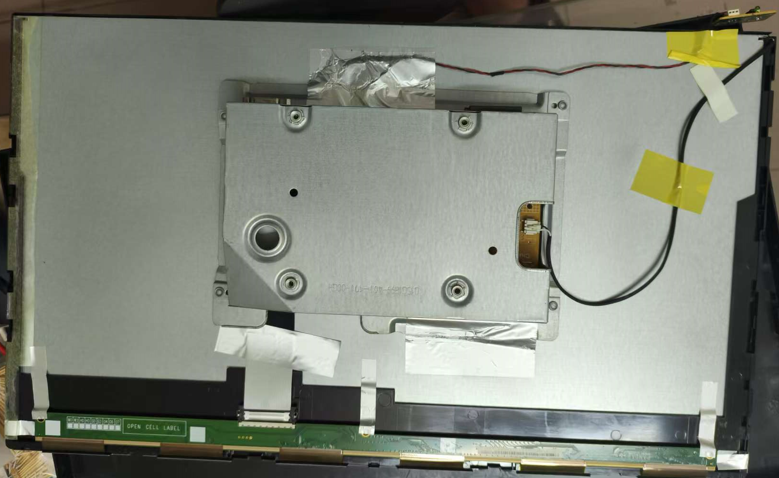

前框拆开之后，液晶总成是通过胶布固定的，撕开胶布（撕胶布注意点，有一边胶布上面有元件），可以直接拿出来。另外该显示屏厚重的手感来源于铁背板…

边板卡扣特写

哐哐一顿拆，具体内部部件如下

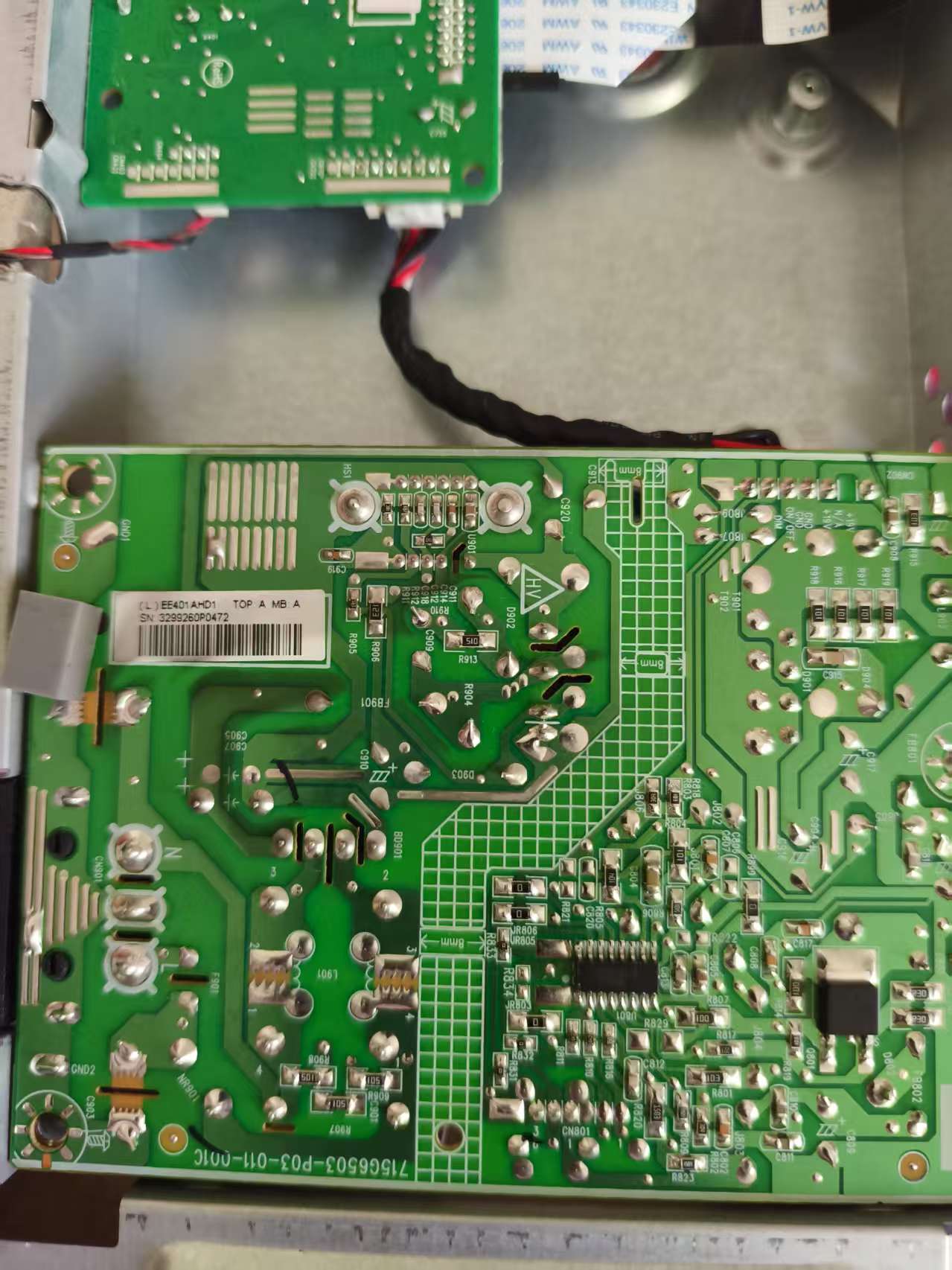

电源板

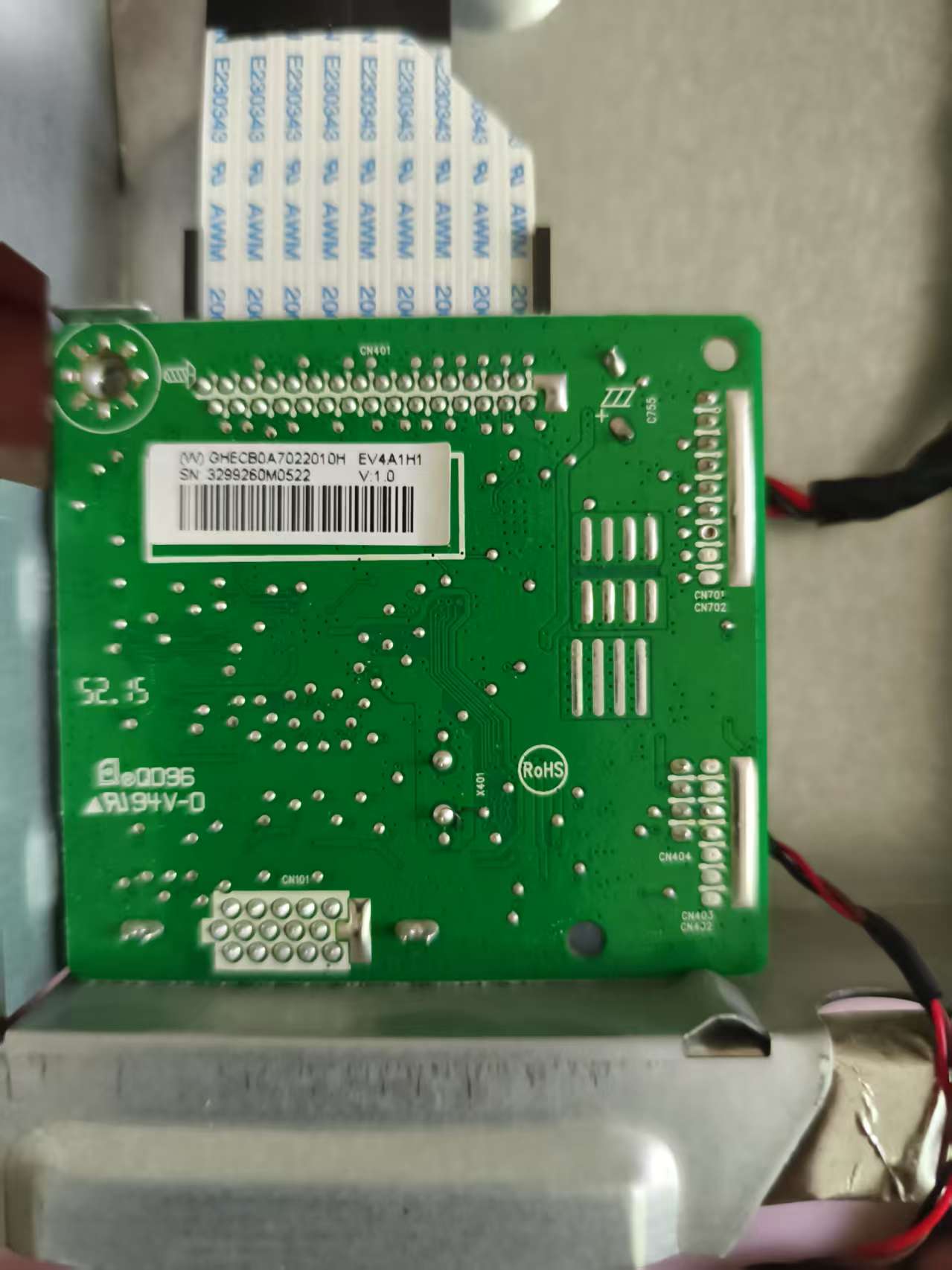

驱动板

因为拆开驱动板，需要外六角螺丝把手，我没有，所以没有正面照

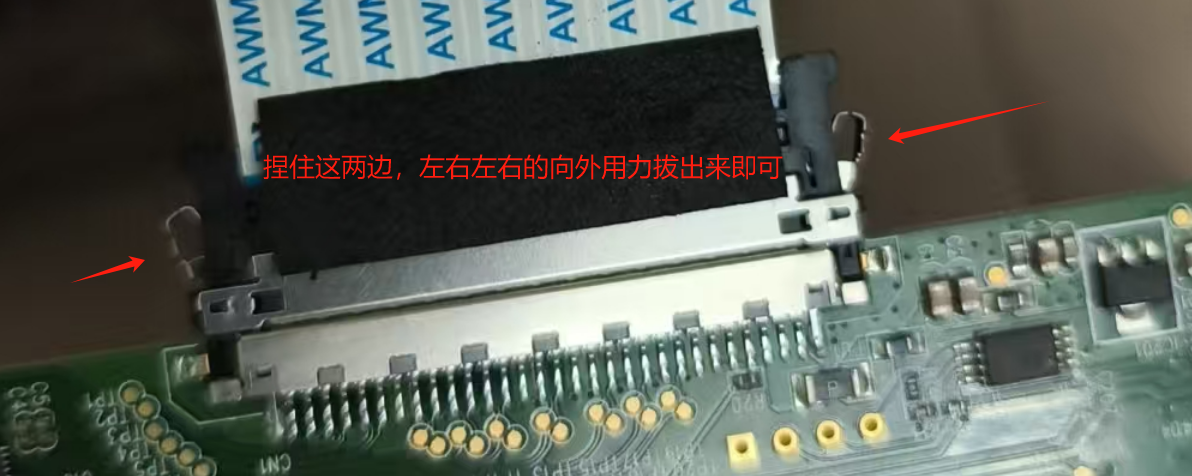

边板

总成型号

信息汇总

驱动板

GHECB0A7022010H EV4A1H1

电源板

EE401AHD1
看正面标识，应该是长虹

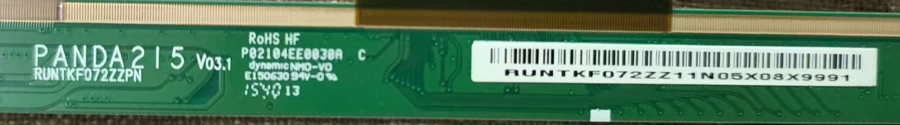

边板

PANDA 215
RUNTKF072ZZPN

液晶总成

TPM215HW01（友达M215HW01）

总结

根据上面拆解得到的信息，去某宝搜了下配件，配件比现在的二手屏还要贵，而且某宝上都没有外背板，所以这型号的液晶屏坏了没法更换，也没有维修的价值，建议直接卖二手回收。
