用电脑通过USB总线连接控制keysight示波器
通过USB总线控制示波器的优势
在上篇文章我介绍了如何通过网线远程连接keysight示波器，如果连接的距离不是很远，也可以通过USB线将示波器与电脑连接起来，实现对示波器的控制和截图。
在KEYSIGHT示波器DSOX1204A的后端，除了有网口外，还有USB-B接口。通过一端USB-A接口，另一端USB-B接口的跳线（通常打印机用的就是这种线），可以将示波器和电脑连接起来。
实现方法
在DSOX1204示波器端通常不需要设置，按Utilitiy按键，选择I/O, 再选择Configure USB, 下面有是否采用Compatibility Mode的选择，无论采用哪种，都不影响与电脑的连接。另外，如果改变是否采用Compatibility Mode的方法，示波器会自动重启。
在电脑端，需要win10或11的操作系统，采用以下步骤：
- 从keysight网址下载BenchVue Basic软件, BenchVue Basic软件为免费软件，有100M字节左右。

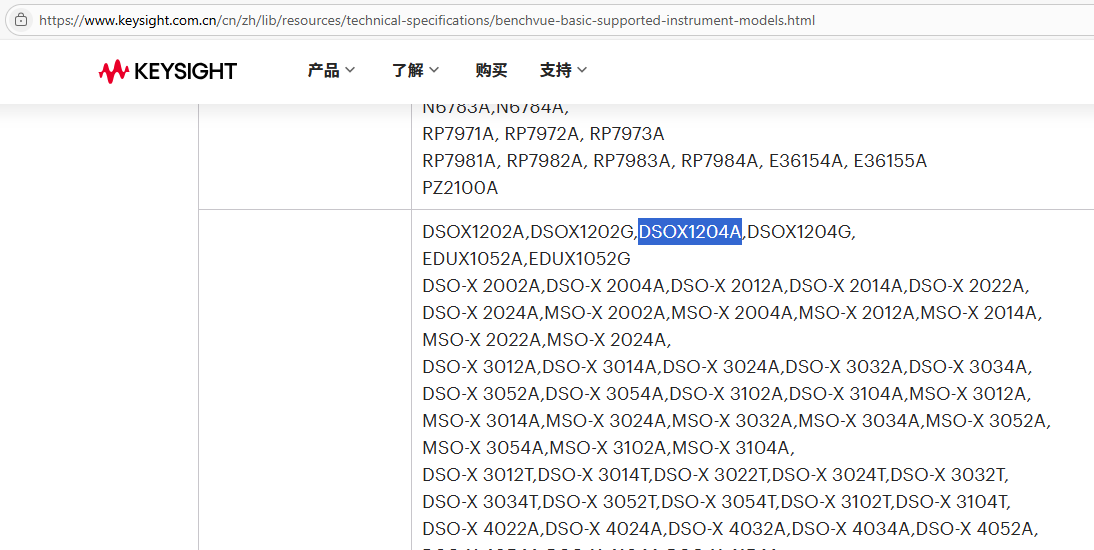

- 在网址查看BenchVue Basic软件是否支持DSOX1204A, 从下图可看到，目前版本支持型号为DSOX1204A的示波器。
-
安装BenchVue Basic软件，需要保持网络连接，文件较大，通常需要较长的时间。
-
打开软件

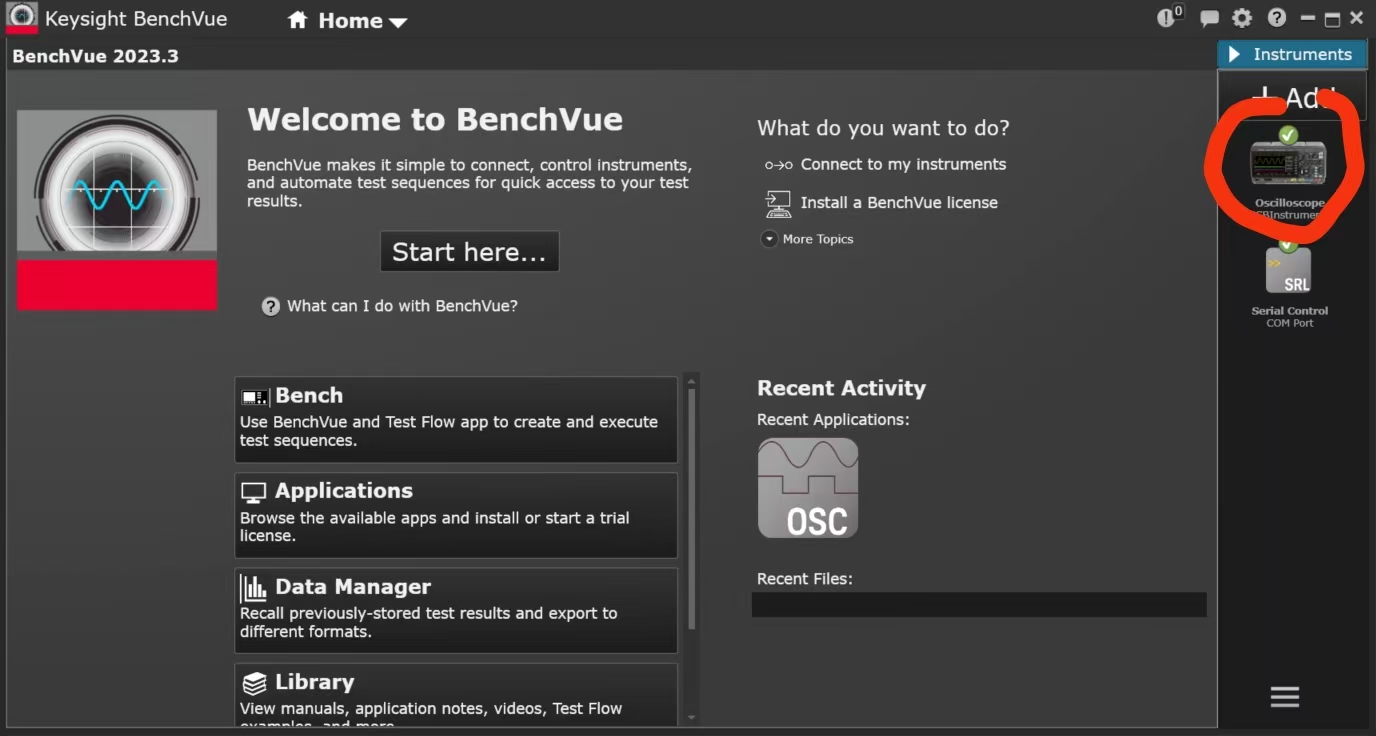

打开后，会看到电脑已经连接到示波器了
-

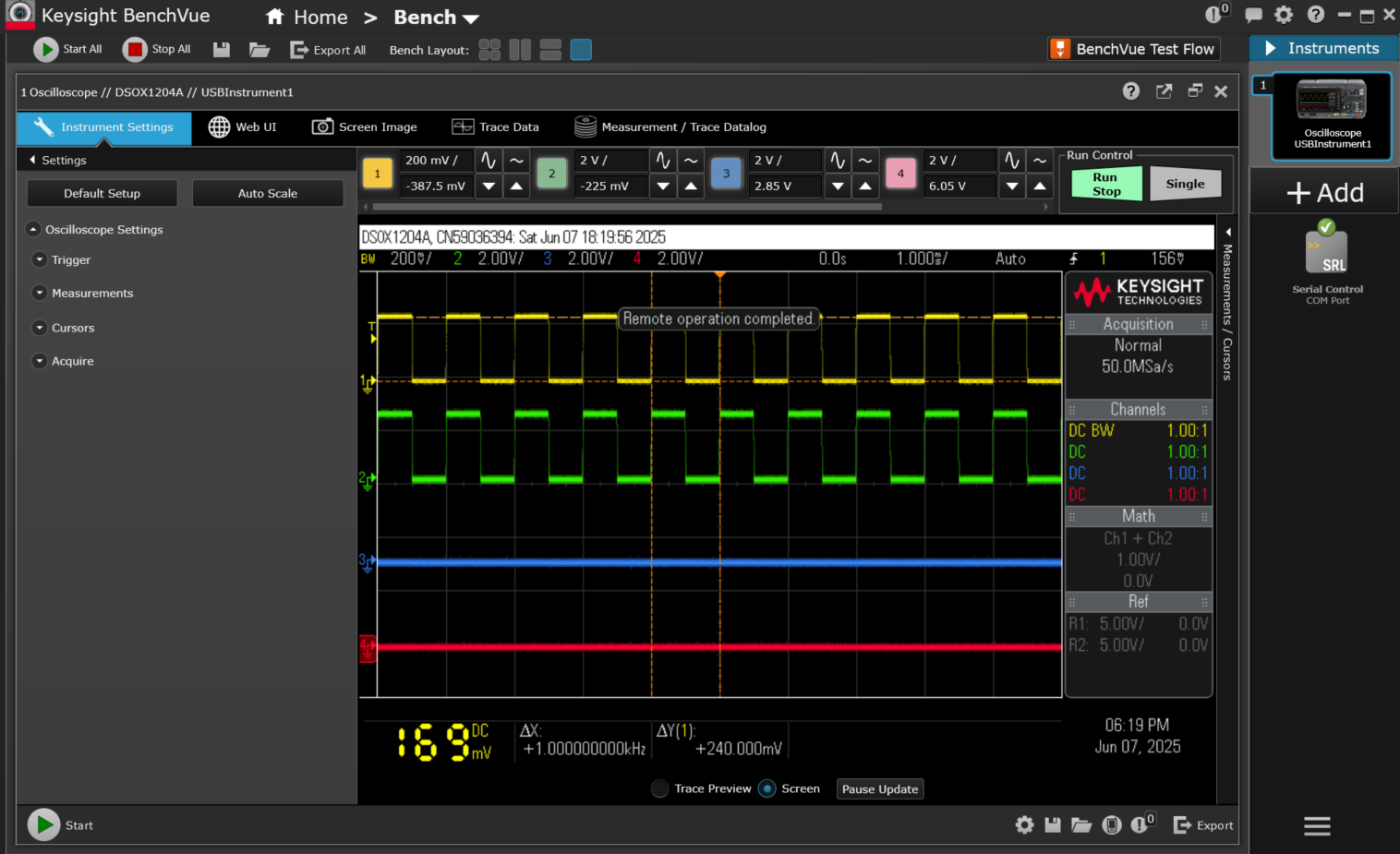

双击示波器图片，选择Instrument Setting,便可出现示波器的波形了
在示波器波形的下面，可选在Trace Preview和 Screen. 前者刷新率较高，示波器屏幕上的波形会出现闪烁；后者是逐帧刷新，刷新率较低。 -

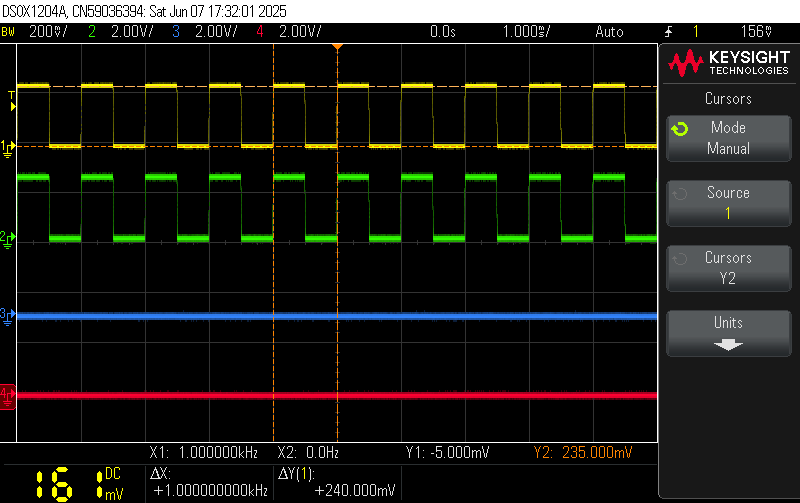

截图可通过选择界面上的Screen Image菜单，在截图上可添加时间及说明，下面为一个截图：
- 若电脑无法连接示波器，可检查计算机外设的驱动是否自动安装：
右键此电脑 - 管理 ，出现以下界面
若出现方框中的内容，则表示示波器的USB接口驱动已经正确安装。
