基于51单片机的多功能洗衣机仿真

news 来源：原创 2025/6/8 6:17:20

具体实现功能

设计介绍

资料内容

全部内容

资料获取

具体实现功能

具体功能：
（1）用电机转速和LED灯表征三种不同洗衣方式，弱洗、强洗、漂洗；
（2）按键可以设置待洗衣物的不同洗涤方式。丝质衣物漂洗3分钟；棉质衣物弱洗2分钟，强洗5分钟，漂洗3分钟;化纤衣物强洗4分钟，漂洗2分钟；
（3）按键控制启动和停止，定时时间到，蜂鸣器报警。

仿真演示视频：

基于51单片机的多功能洗衣机仿真-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

仿真实现（protues8.7）

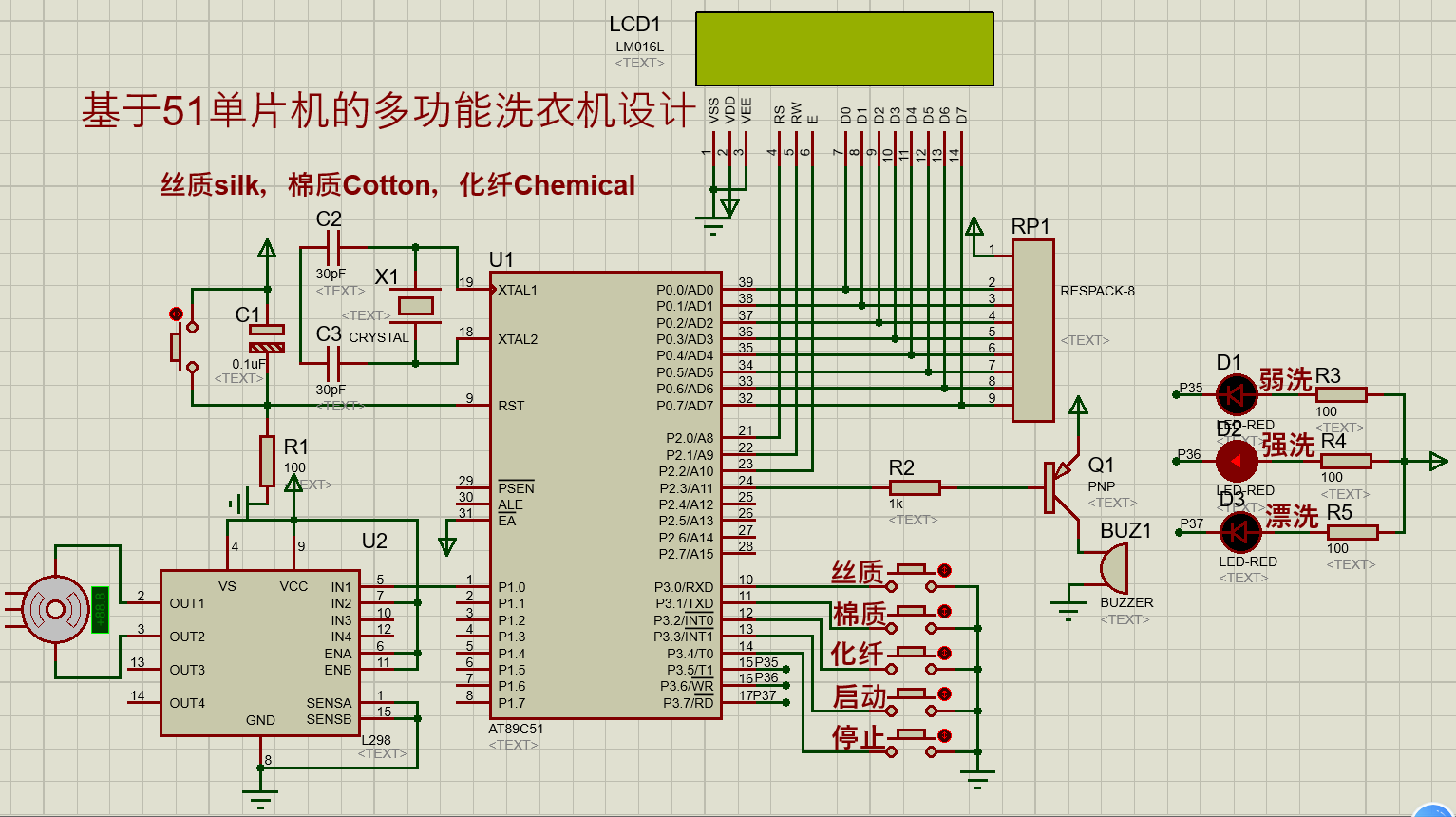

本设计利用protues8.7软件实现仿真设计，具体如图。

程序（Keil5）

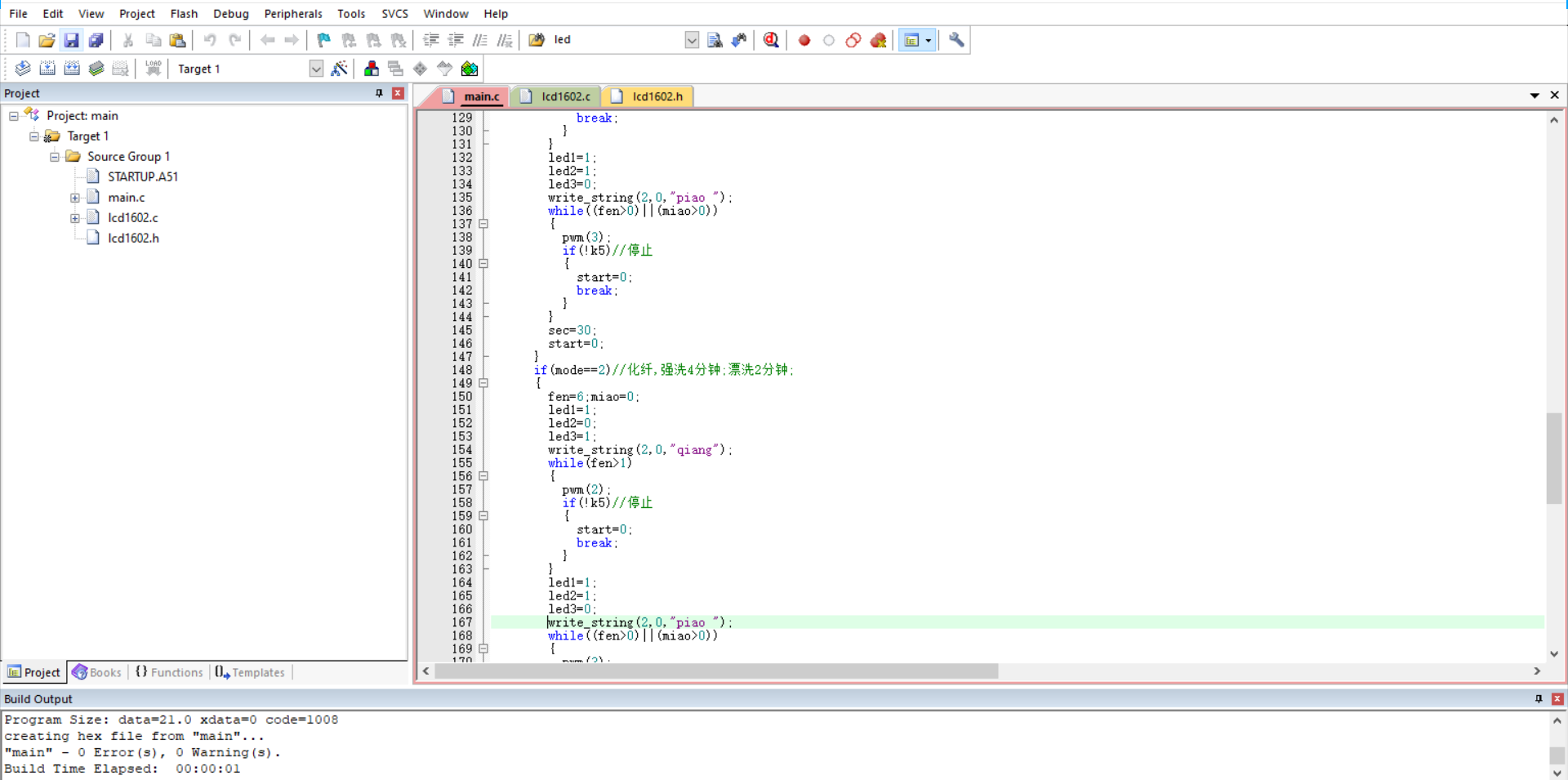

本设计利用KEIL5软件实现程序设计。

主函数如下：

///
//主函数
void main()
{init_1602();	TMOD|=0X01;TH0=0X3C;TL0=0XB0;	ET0=1;//打开定时器0中断允许EA=1;//打开总中断TR0=1;//打开定时器while(1){if(!k1)//丝质{mode=0;} if(!k2)//棉质{mode=1;}if(!k3)//化纤{mode=2;}if(!k4)//启动{start=1;			}if(!k5)//停止{start=0;}if(start==1)//洗涤控制{if(mode==0)//丝质,漂洗定时3分钟{fen=3;miao=0;led1=1;led2=1;led3=0;write_string(2,0,"piao ");while((fen>0)||(miao>0)){pwm(3);if(!k5)//停止{start=0;break;}					}sec=30;start=0;}if(mode==1)//棉质,弱洗2分钟;强洗5分钟;漂洗3分钟;{fen=10;miao=0;led1=0;led2=1;led3=1;write_string(2,0,"ruo  ");while(fen>7){pwm(1);if(!k5)//停止{start=0;break;}}led1=1;led2=0;led3=1;write_string(2,0,"qiang");while(fen>2){pwm(2);if(!k5)//停止{start=0;break;}}led1=1;led2=1;led3=0;write_string(2,0,"piao ");while((fen>0)||(miao>0)){pwm(3);if(!k5)//停止{start=0;break;}}sec=30;start=0;}if(mode==2)//化纤,强洗4分钟;漂洗2分钟;{fen=6;miao=0;led1=1;led2=0;led3=1;write_string(2,0,"qiang");while(fen>1){pwm(2);if(!k5)//停止{start=0;break;}}led1=1;led2=1;led3=0;write_string(2,0,"piao ");while((fen>0)||(miao>0)){pwm(3);if(!k5)//停止{start=0;break;}}sec=30;start=0;				}}}
}

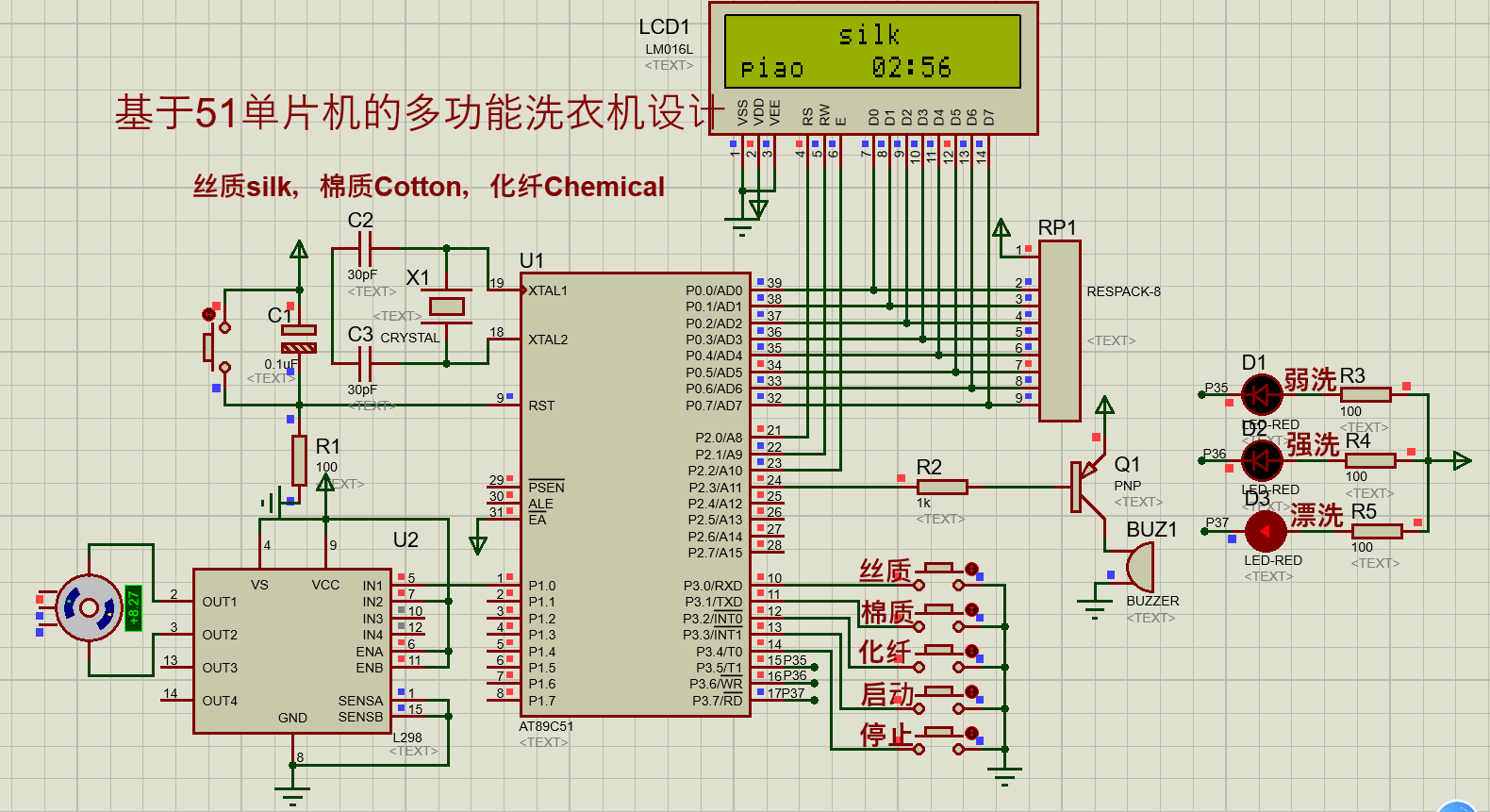

程序运行结果如图：
