VNA校准基础知识

news 来源：原创 2025/6/8 6:12:05

VNA校准基础知识

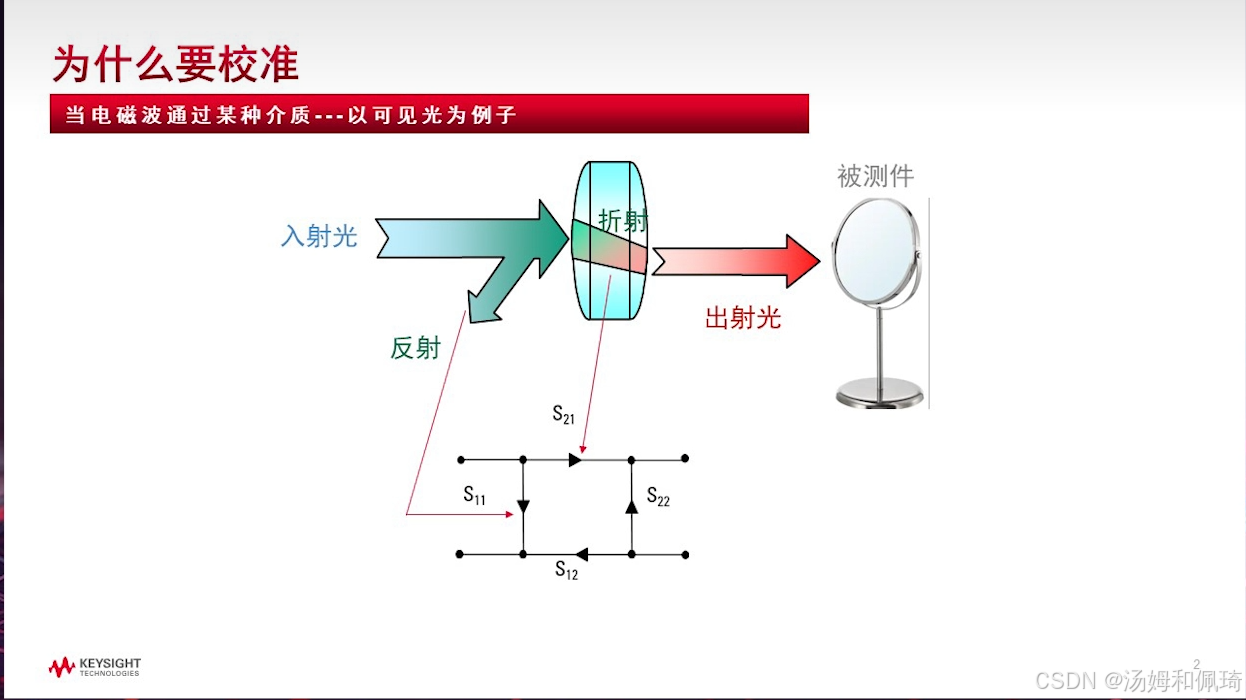

VNA校准的基本原理

有点像光学的投射和反射，截图的视频链接：https://www.bilibili.com/video/BV1pu411X7PJ/?spm_id_from=333.1387.search.video_card.click&vd_source=57e4865932ea6c6918a09b65d319a99a
在这里插入图片描述

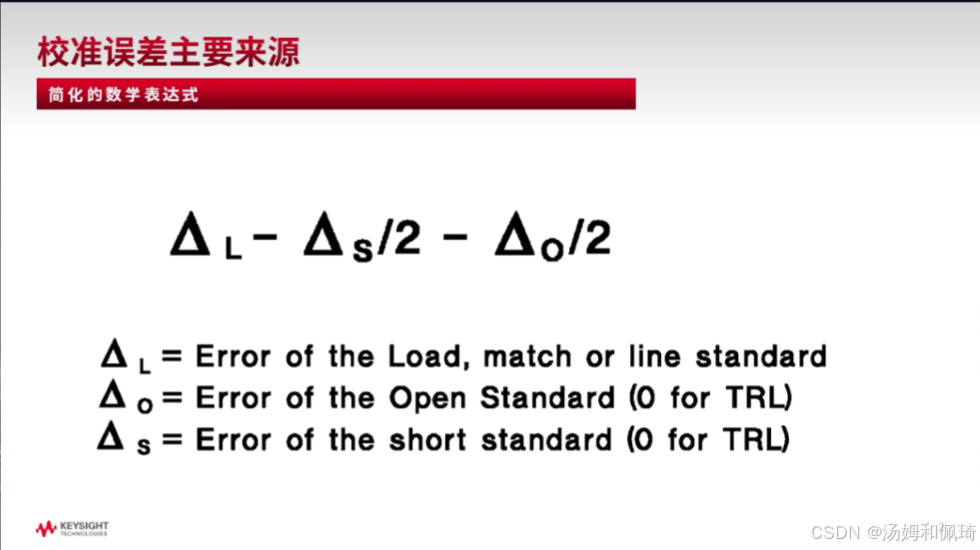

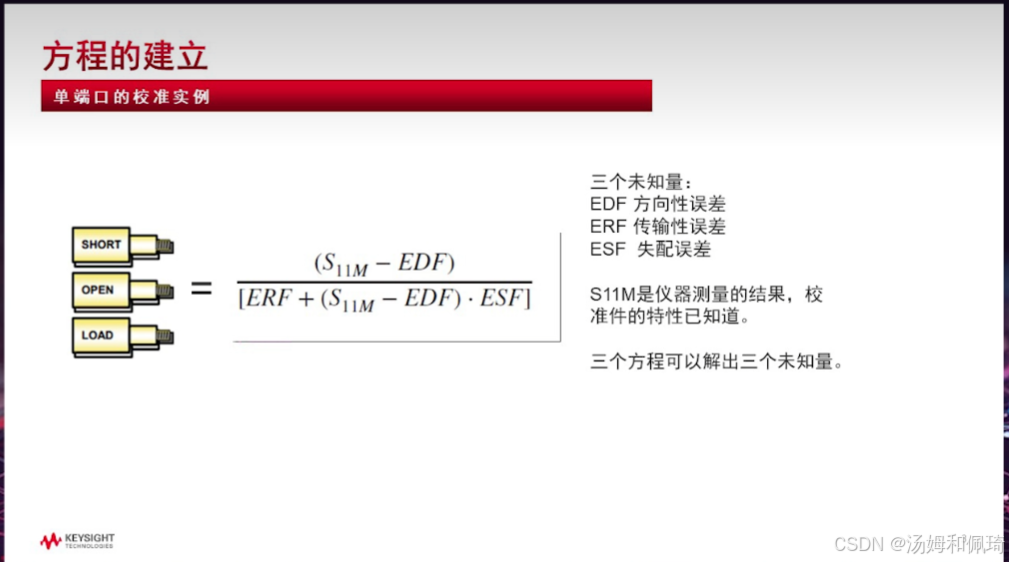

VNA校准的模型

需要建立信号流图帮助解算方程，校准的过程就是求解建立的方程组，图片链接：https://www.bilibili.com/video/BV1Qq4y1t7Jo/?spm_id_from=333.337.search-card.all.click&vd_source=57e4865932ea6c6918a09b65d319a99a。
在这里插入图片描述

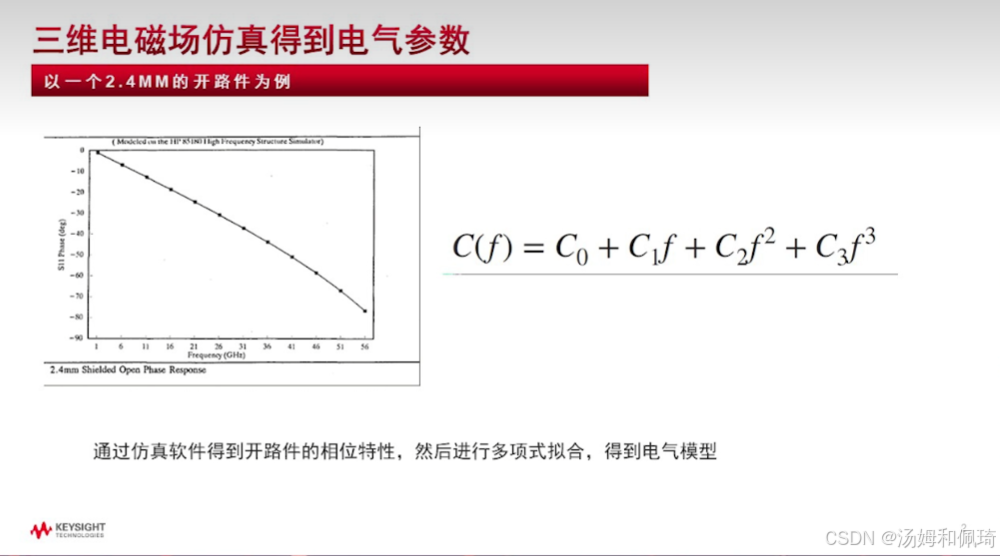

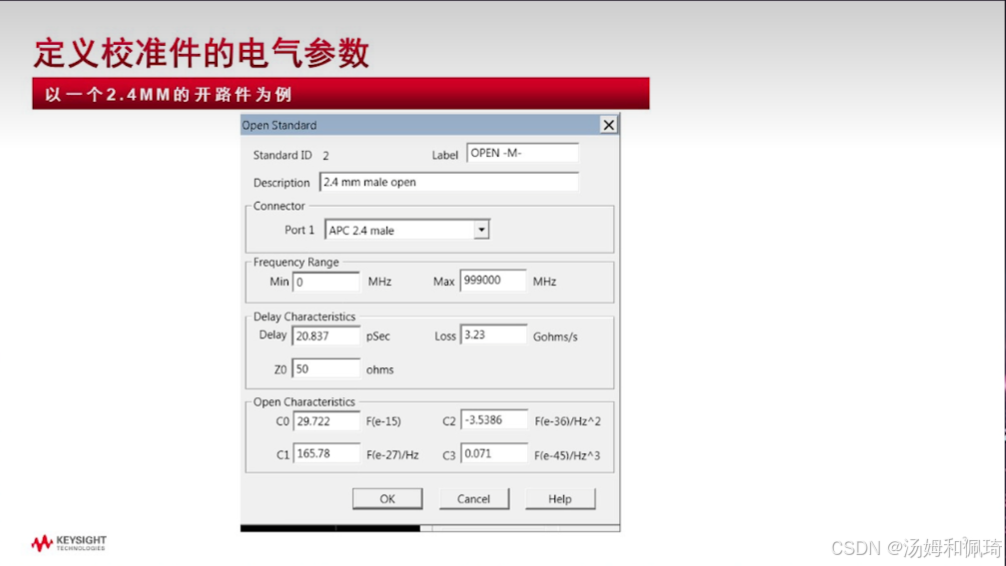

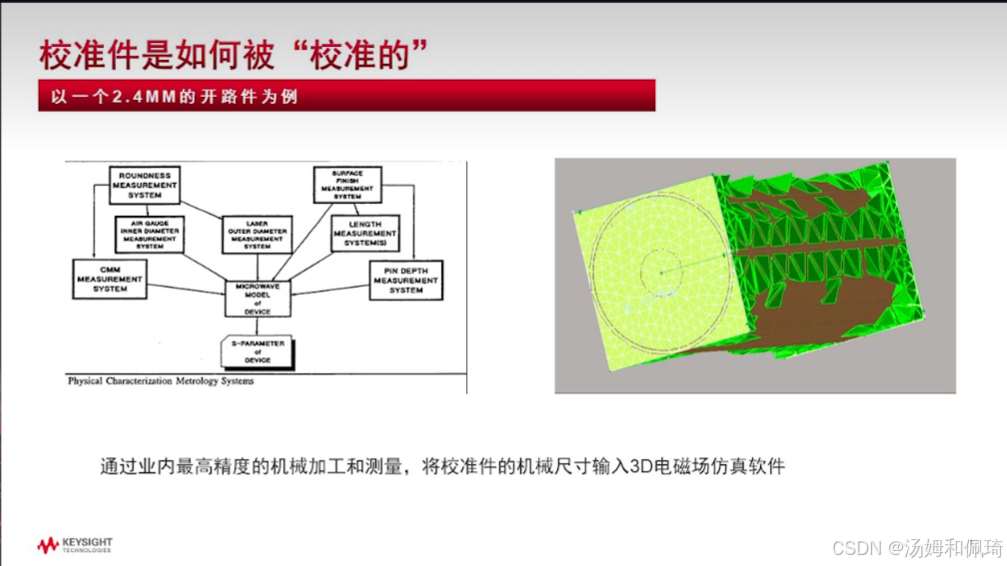

VNA校准的校准件

校准件是通过精密的机械加工制造，再进行仿真得到的精确的数学模型，图片链接：https://www.bilibili.com/video/BV1Fb4y1t7AW?spm_id_from=333.788.recommend_more_video.-1&vd_source=57e4865932ea6c6918a09b65d319a99a。

在这里插入图片描述

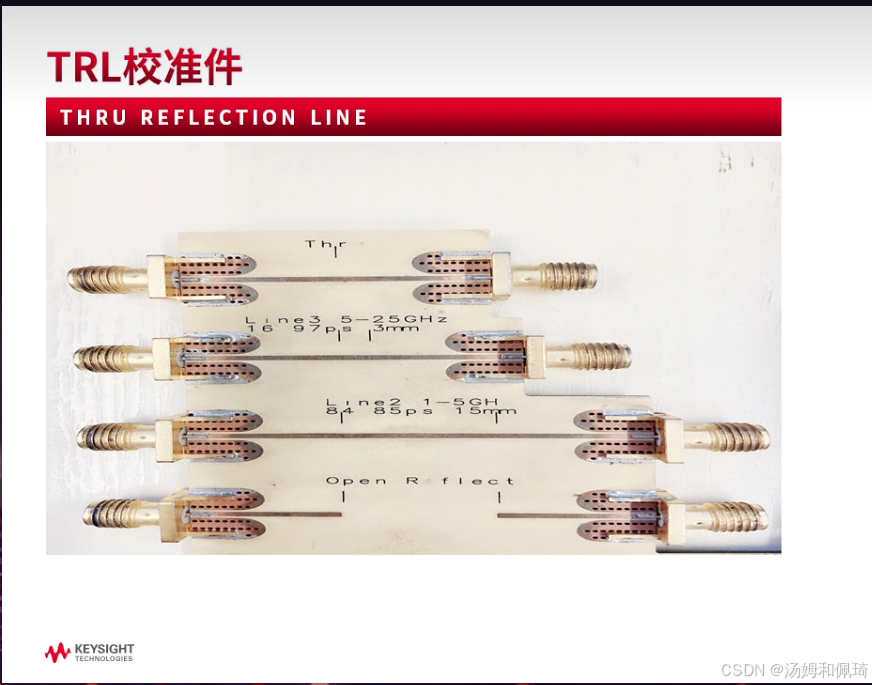

VNA校准的TRL

TRL校准区别于上面的SOLT校准，它的应用场景存在一定区别，SOLT顾名思义，是断路、开路和负载等应用场景，而TRL则是直通、反射和传输线，且TRL校准件的制造更加费力，尤其在高频的时候对接口和PCB板的焊接更为精密。

在这里插入图片描述

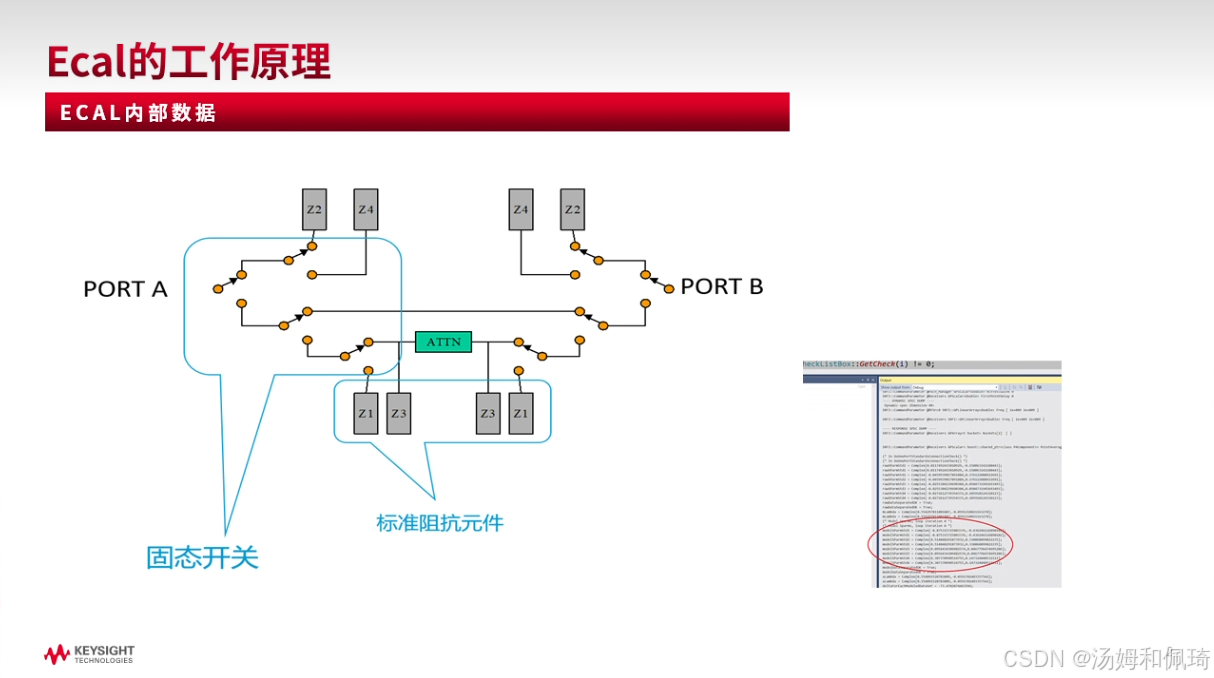

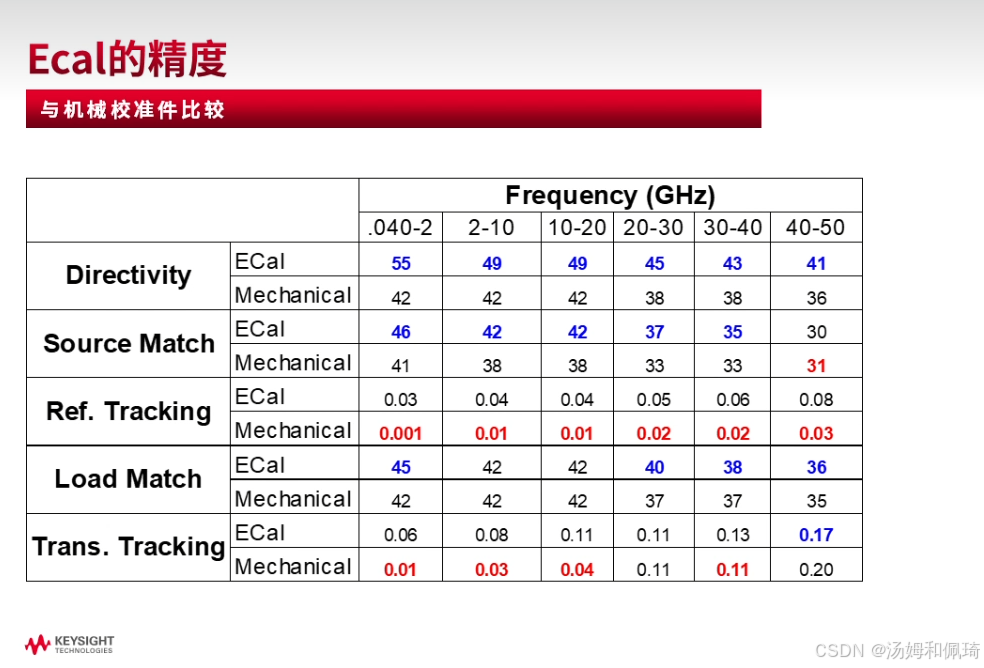

VNA校准的电子校准件

电子校准件适用于多端口校准，避免重复连接校准件引起的重复误差，多端口校准的时候，电子校准件的校准精度更高，图片链接：https://www.bilibili.com/video/BV1QL411N7Qn?spm_id_from=333.788.recommend_more_video.2&vd_source=57e4865932ea6c6918a09b65d319a99a。

在这里插入图片描述

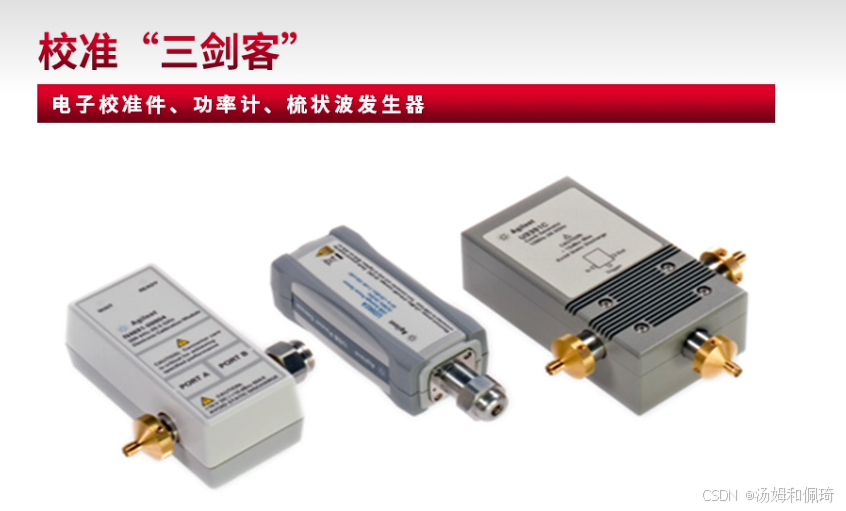

VNA校准的绝对校准

绝对校准，主要是指：矢网接收机的功率校准和相位校准。
在这里插入图片描述

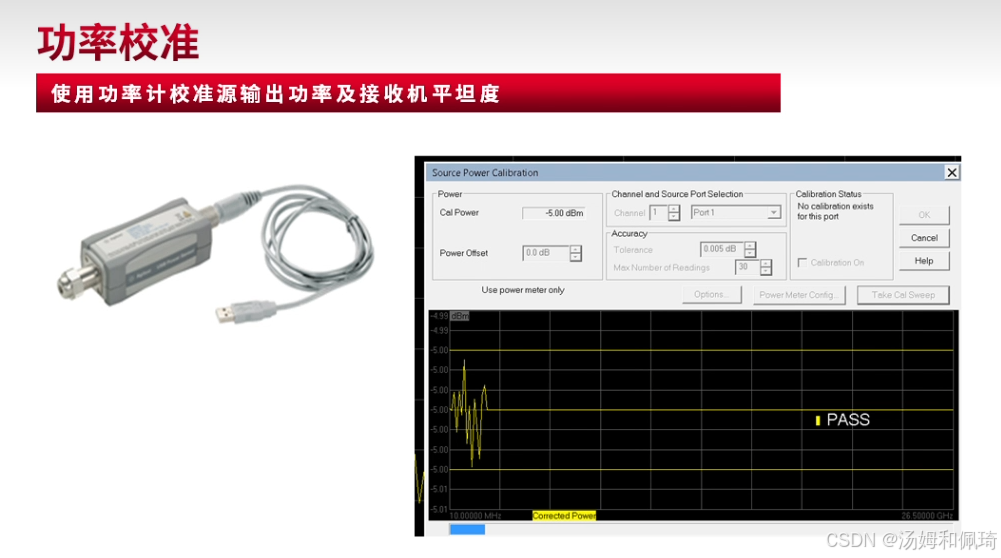

功率校准，在一个点处完成校准，依靠接收机自己的良好线性度，保证整个范围内的平坦度。
在这里插入图片描述

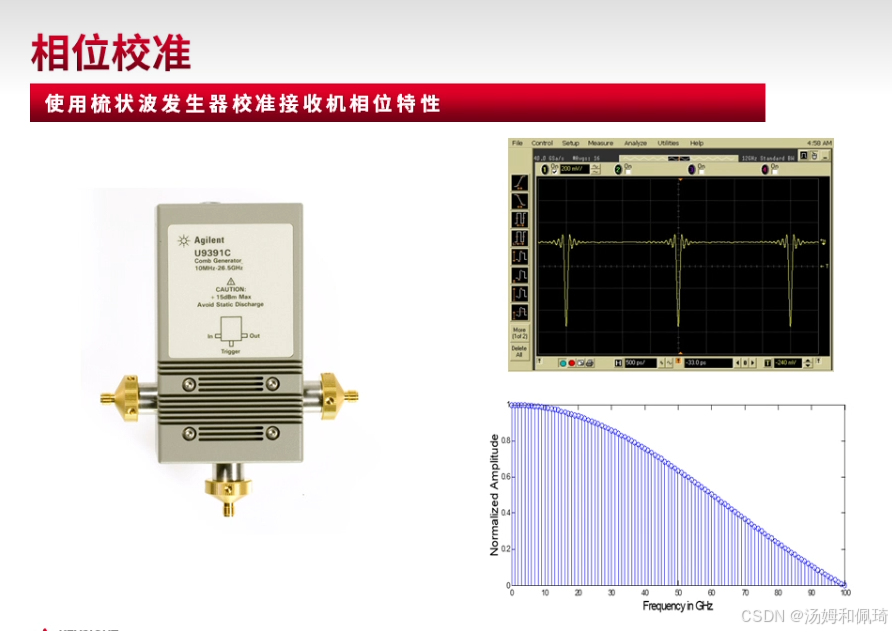

相位校准，依靠已有的梳状谐波之间的关系进行接收机相位的校准。
在这里插入图片描述

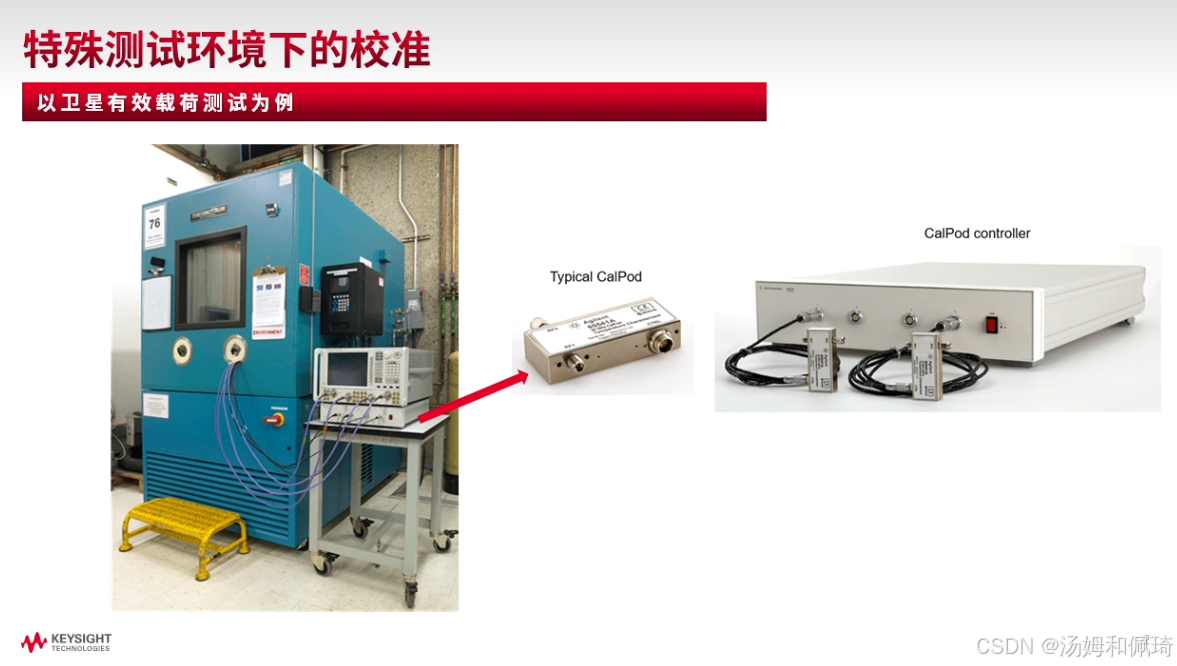

高低温对VNA校准的影响

校准件会工作在更宽的工作温度范围内
在这里插入图片描述

检测高低温箱内的机械状态，对温度进行补偿。
在这里插入图片描述

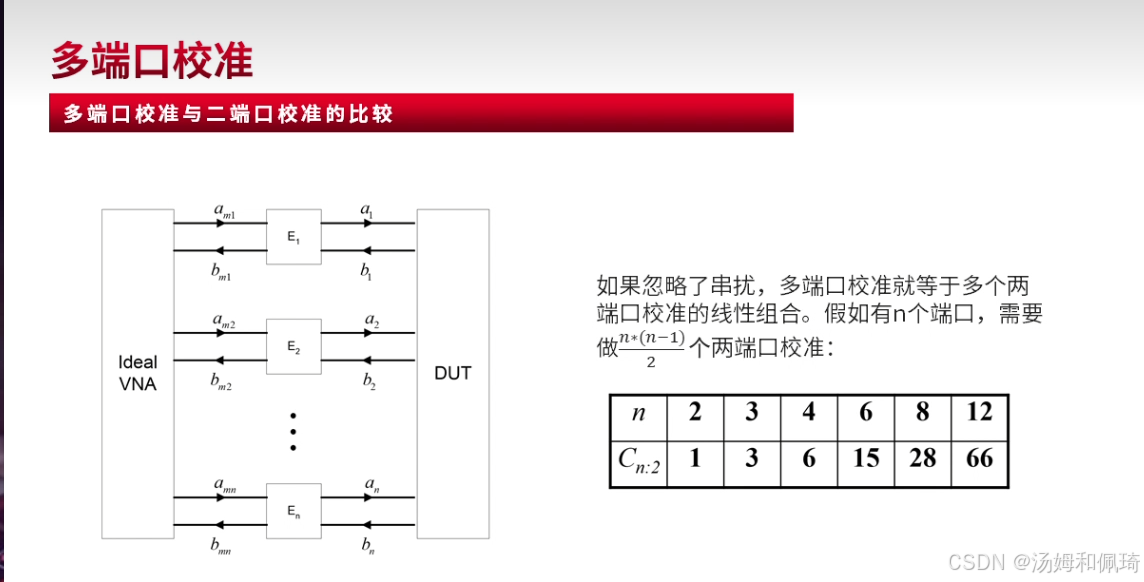

VNA校准的多端口校准

多端口校准，借助矩阵进行快速校准，在保证精度的条件下提升速度，图片链接：https://www.bilibili.com/video/BV1kr4y1q7my/?spm_id_from=333.337.search-card.all.click&vd_source=57e4865932ea6c6918a09b65d319a99a

在这里插入图片描述
