红外遥控器接收实验：Simulink应用层开发
文章目录
- 1 实验目标
- 2 模型方案研究
- 2.1 调用模型代码
- 2.2 模型拆解
- 3 模型建模
- 3.1 顶层模型搭建
- 3.2 脉宽识别模块
- 3.3 信号指令识别模块
- 3.4 解析状态机模块
- 3.5 数据字典配置
- 4 总结
1 实验目标
本文是《红外遥控器接收实验》的第三部分，会通过图文结合的方式，手把手带读者操作Simulink工具进行红外遥控器NEC协议解析的应用层开发。
2 模型方案研究
2.1 调用模型代码
在《红外遥控器接收实验：CubeMX配置底层软件》中，通过在中断回调函数中编写C代码可以解析出红外指令。同理，将中断回调函数中手写的代码换成Simulink生成的函数，也可以解析出红外指令。

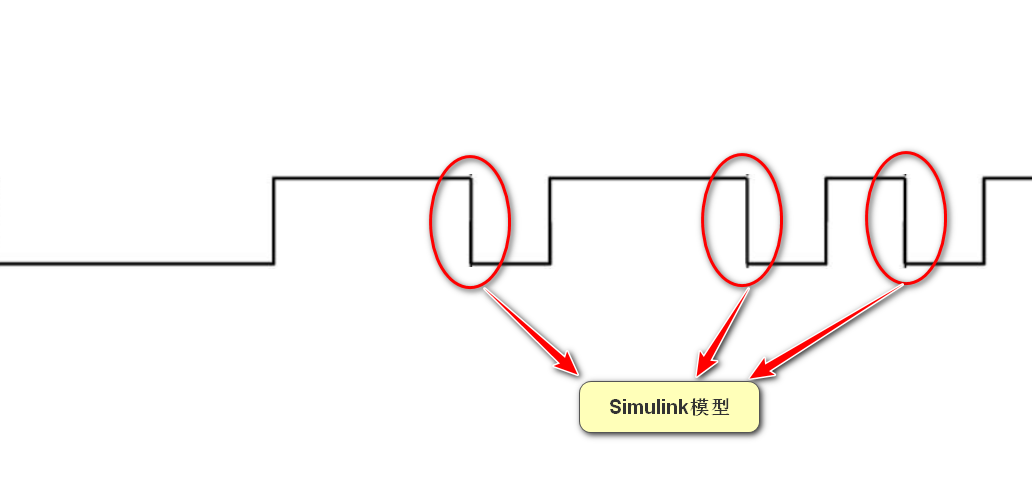

相比《LED灯闪烁实验》和《直流减速电机控制实验》，本次Simulink模型不再是周期运行，而是每次调用时都处于下降沿触发的中断之中。
2.2 模型拆解
将整个解析过程拆解为三部分，如下示意图：
其中每个子模块的功能为：
- 脉宽识别：将本次下降
