新版 Xcode 中 CoreData 模型编辑器显示拓扑图功能取消的替代方案

概述

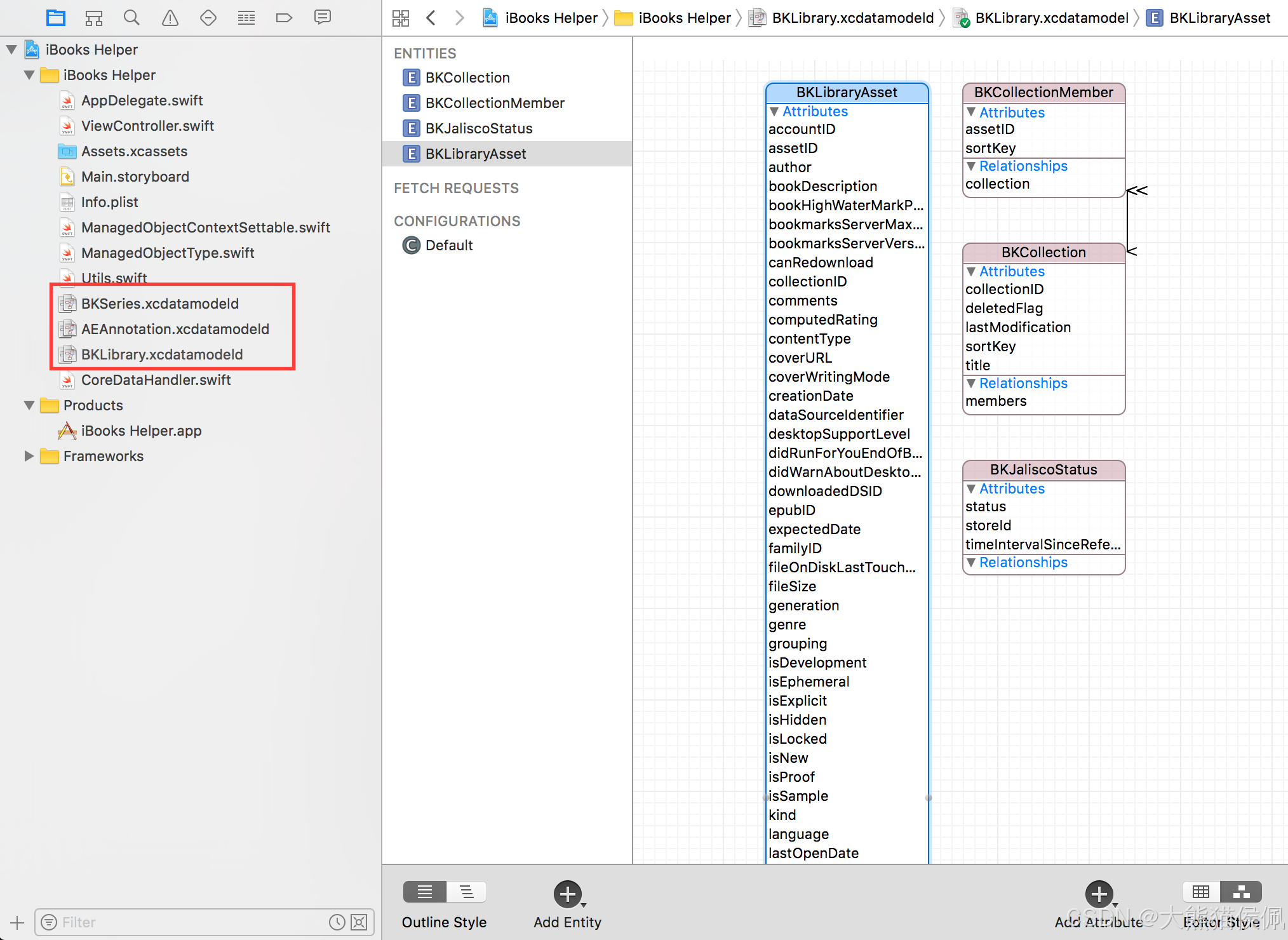

何曾几时，小伙伴们在 Xcode 的 CoreData 模型编辑器里可以肆无忌惮的浏览数据库表结构的拓扑图，造福了我们这些秃头码农们，可惜这一功能现在已不复存在！

那么，还有没有什么替代方案呢？本文由此应运而生了。

众所周知，Core Data 模型编辑器在 Xcode 早期版本中确实提供了可视化的关系拓扑图（如实体间的关联关系视图）显示功能，但在 Xcode 14 及之后的版本中，这一功能已被取消。

以下是当前可用的替代方案和注意事项：

---

1. Xcode 中 CoreData 模型编辑器的现状

• 功能移除：从 Xcode 14 开始，CoreData 模型编辑器中的可视化关系图（即拓扑图）功能被移除。虽然数据模型文件（.xcdatamodeld）中仍包含 elements 部分的 XML 数据，但这些信息已不再用于显示实体间的布局关系了。
• 模型编辑方式：开发者只能通过文本或列表形式编辑实体、属性和关系，无法直接通过图形界面查看实体间的拓扑结构。

---

2. 替代方案与工具

方案一：使用第三方工具生成拓扑图

• CoreDataPro：这是一款专门用于查看和管理 Core Data 数据库的工具，支持可视化数据模型的结构和关系。用户可以通过它加载 .momd 或 .xcdatamodeld 文件，生成实体关系图。
• 生成 ER 图：将 Core Data 的模型文件导出为其他格式（如 XML 或 SQL），再使用数据库设计工具（如 DBDiagram 或 MySQL Workbench）生成实体关系图。

方案二：通过代码或调试工具查看

• 逆向 SQLite 文件：Core Data 默认使用 SQLite 作为存储格式。开发者可以通过 SQLite 浏览器（如 SQLite Manager 或 DB Browser for SQLite）直接查看数据库表结构，包括实体对应的表和关系字段。
• NSManagedObject 子类生成：通过 Xcode 自动生成的 NSManagedObject 子类代码，可以间接查看实体间的关联关系。例如，若实体 Book 与 Author 存在一对多关系，生成的代码中会包含 @NSManaged 修饰的关联属性。

方案三：手动检查模型文件

• 查看 XML 内容：Core Data 的模型文件（.xcdatamodeld）本质是 XML 格式。开发者可以直接查看其内容，解析实体间的关联关系（通过 <relationship> 标签）。
• 示例代码片段：

  <entity name="Book" representedClassName="Book"><relationship name="author" destinationEntity="Author" inverseName="books"/>
  </entity>


---

3. 未来可能的改进

• SwiftData 的替代方案：不知道苹果在 WWDC 2023 推出的 SwiftData 框架（基于 Core Data 优化）是否会在未来提供更现代化的数据模型管理工具，更难预料其是否支持显示可视化拓扑图。因为 SwiftData 的本意是纯描述型数据库，所以这一事件的概率估计不是很高。☺
• 社区工具开发：开发者社区可能继续推出更强大的第三方工具，弥补 Xcode 功能缺失的不足。

---

总结

如果依赖可视化拓扑图进行开发，推荐以下步骤：

1. 使用 CoreDataPro 或 SQLite 浏览器：直接查看数据库结构和关系。
2. 结合代码生成与 XML 分析：通过生成的 NSManagedObject 子类和模型文件 XML 内容，手动验证关系逻辑。
3. 关注苹果更新：留意 Xcode 后续版本是否重新引入相关功能，或转向 SwiftData 等新框架。

若需进一步调试数据库内容，可参考如何通过 SQLite 工具查看 Core Data 存储文件。

感谢观赏，再会啦！😎
