概述

用solidworks画装配图，大概率要画剖面图，来标注或验证零件内部的尺寸。
剖面图默认是全剖的，如果选定的剖面横穿了一个空腔，且没有通过空腔的中心。大概率会报错。

实验环境

SW2025学习版

报错的例子

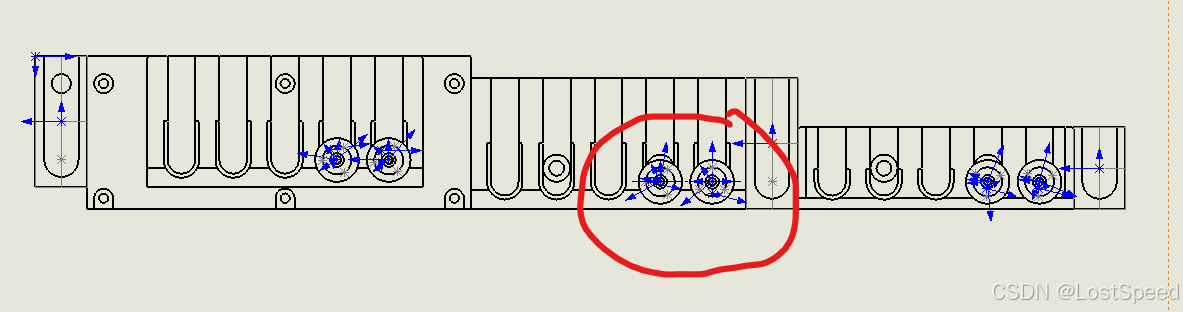

我现在想画个剖面图，看一下红圈位置的2个子零件和周边的配合关系。

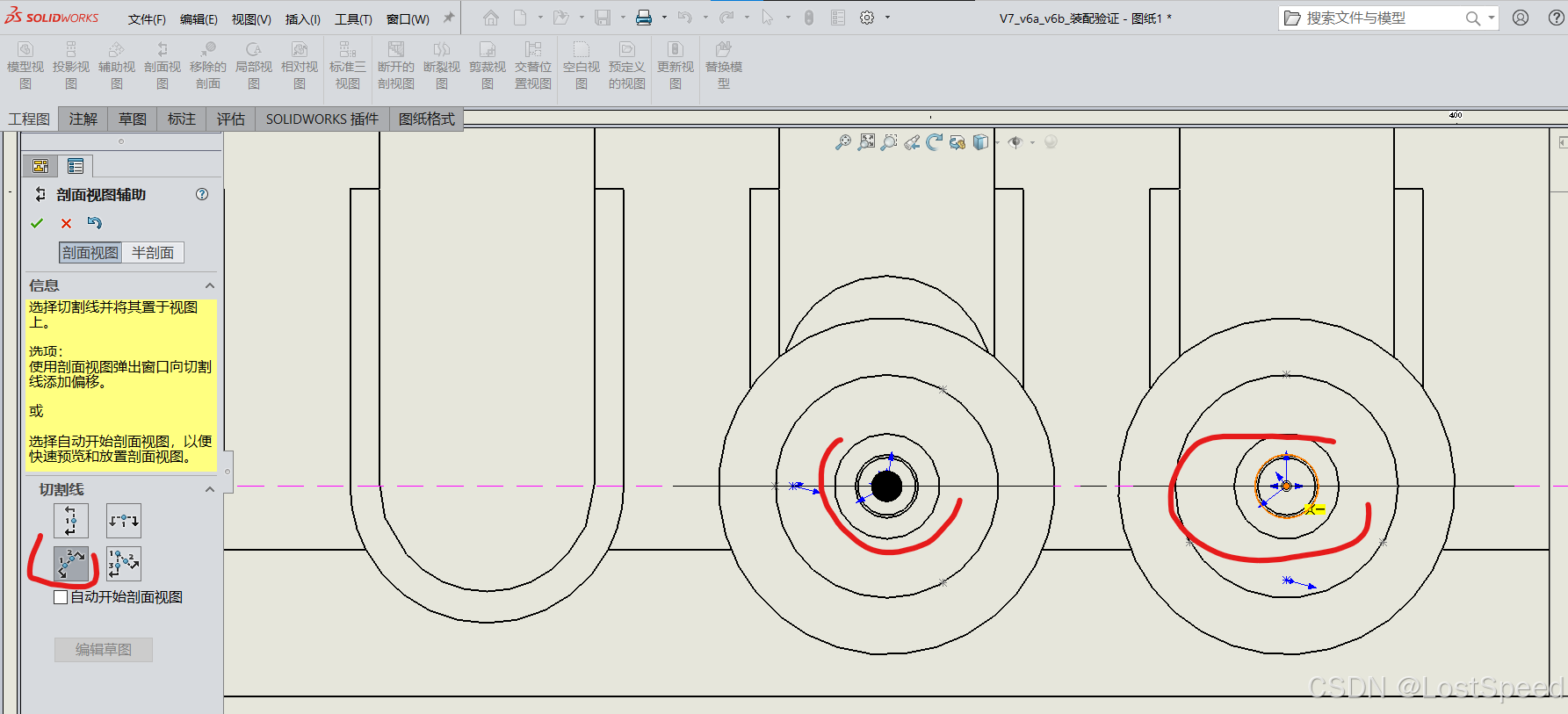

用默认的剖面图试一下。

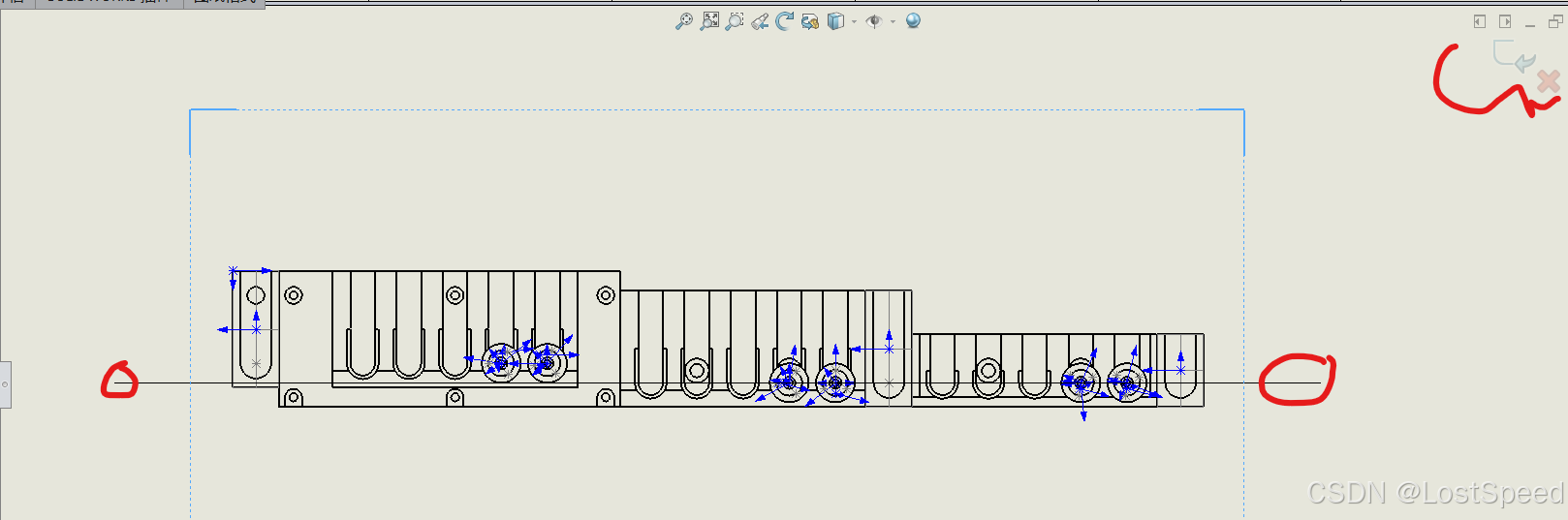

这样切，是一个完整的横切剖面。

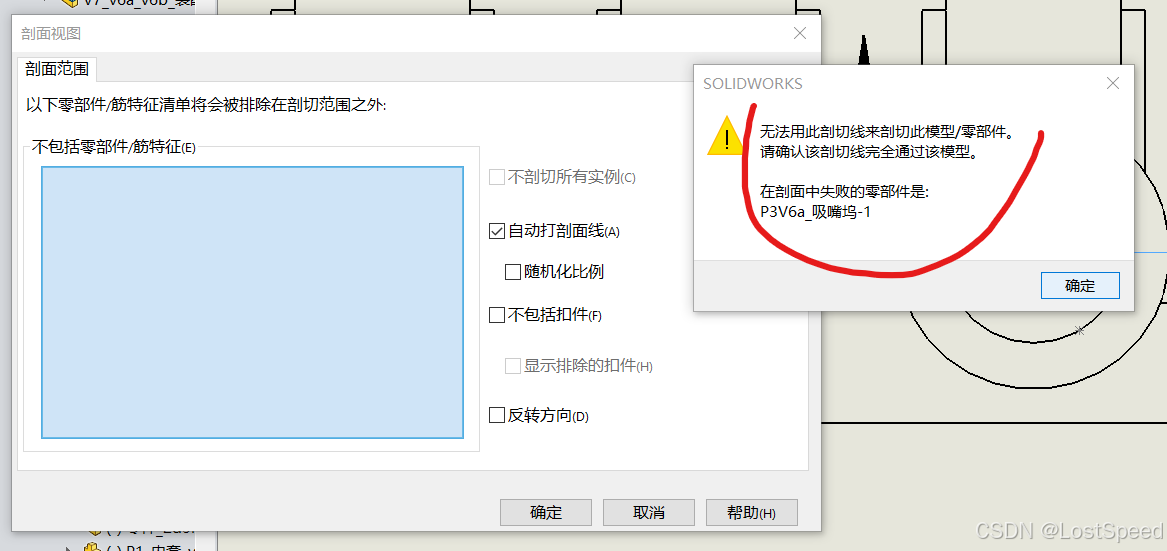

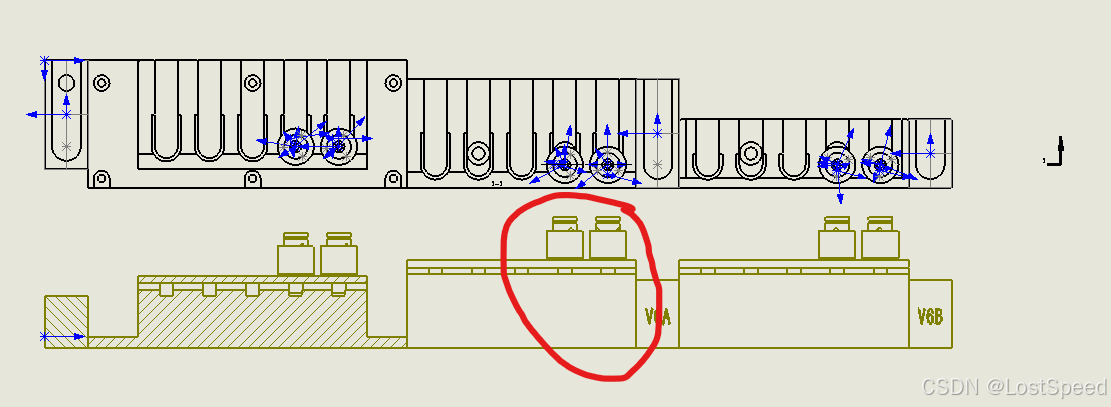

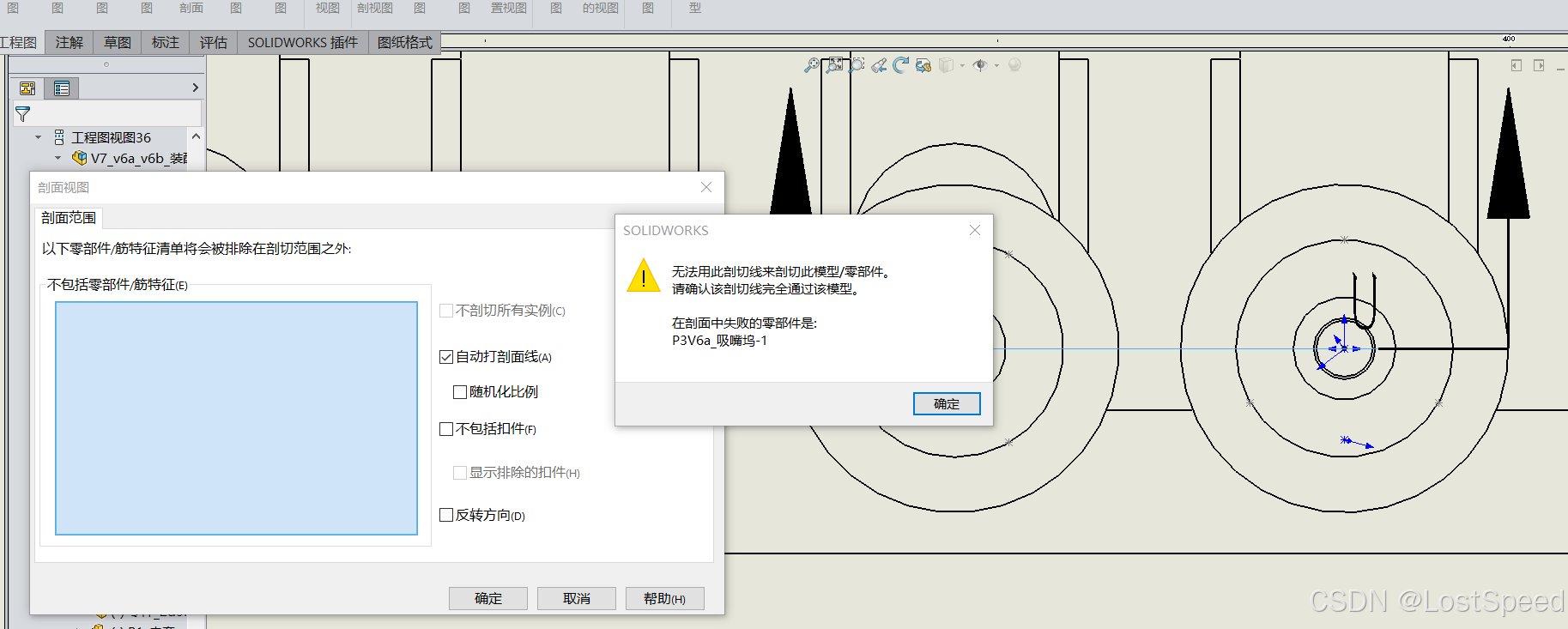

可以看到报错后，虽然还可以放剖面图，但是，预想的剖面并没有出现。

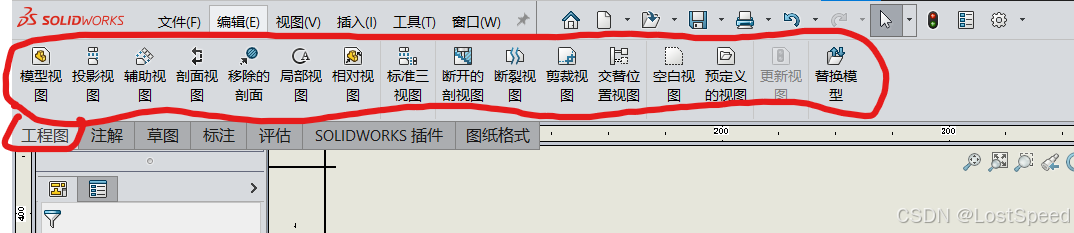

看了SW提供的其他可能提供的剖面功能，都试了试，都不好使。

最后折腾了半天，还是用“剖面视图”功能，但是需要"编辑草图"，将刨面线只选择在自己需要的视野之内，就可以避免报错。
本来剖面图，就不想要全剖的。“剖面视图” + “编辑草图”的效果，正好就是我要的剖面图效果。

笔记

现在记录“剖面视图” + “编辑草图”的操作过程。

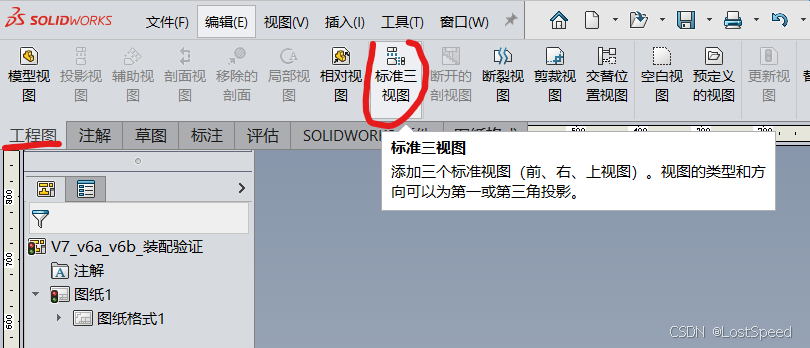

放标准三视图

在空白工程图上放“标准三视图”，这样比一个一个的放"模型视图"方便。也比较标准。
如果零件的X,Y,Z面在装配图中没和“前视图，上视图，右视图”重合，可以加配合来重合。然后再放“标准三视图”。

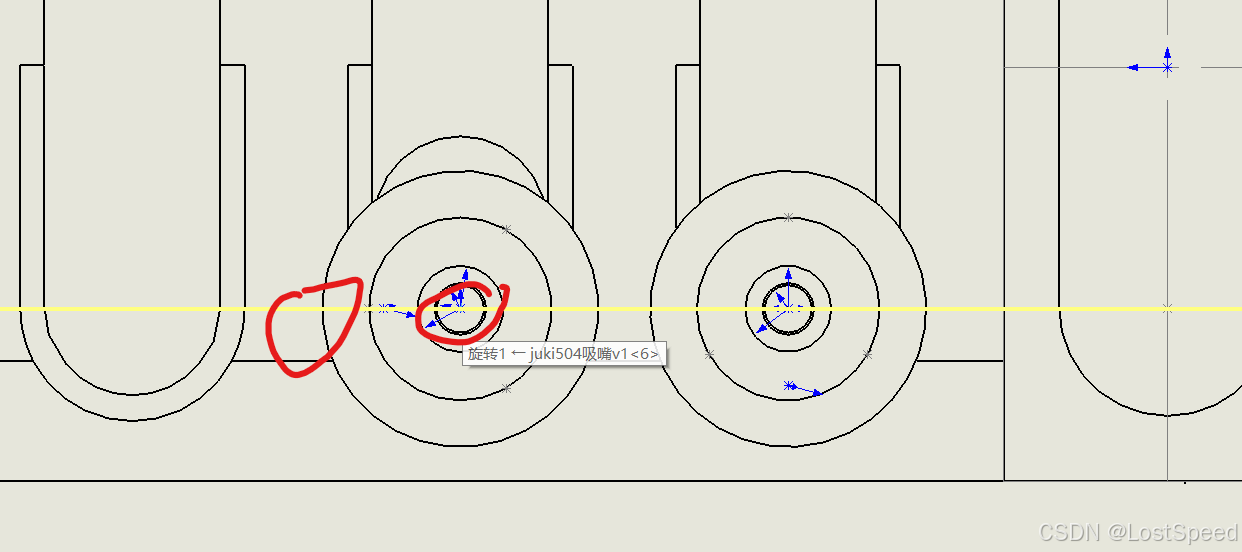

在需要局部剖的面上做辅助线，只需要自己想要的视野宽度

可以用草图页的画线功能，直线，构造线，水平，画一条需要局部剖的视野宽度
然后选中控制点(我这里是圆心)和直线，选择约束为重合，就可以了。
这条辅助线用来在编辑草图时，约束“局部剖的视野宽度”。

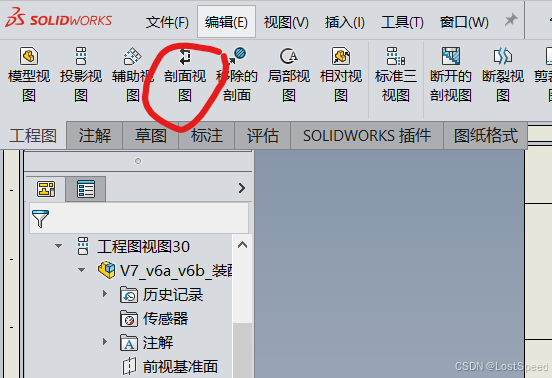

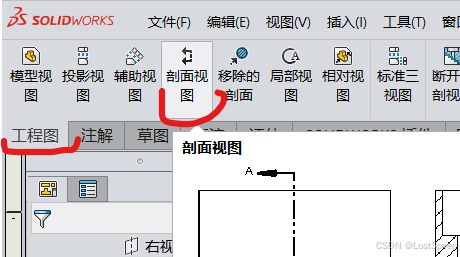

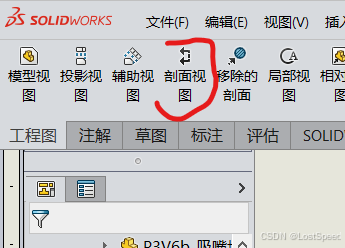

放剖面视图

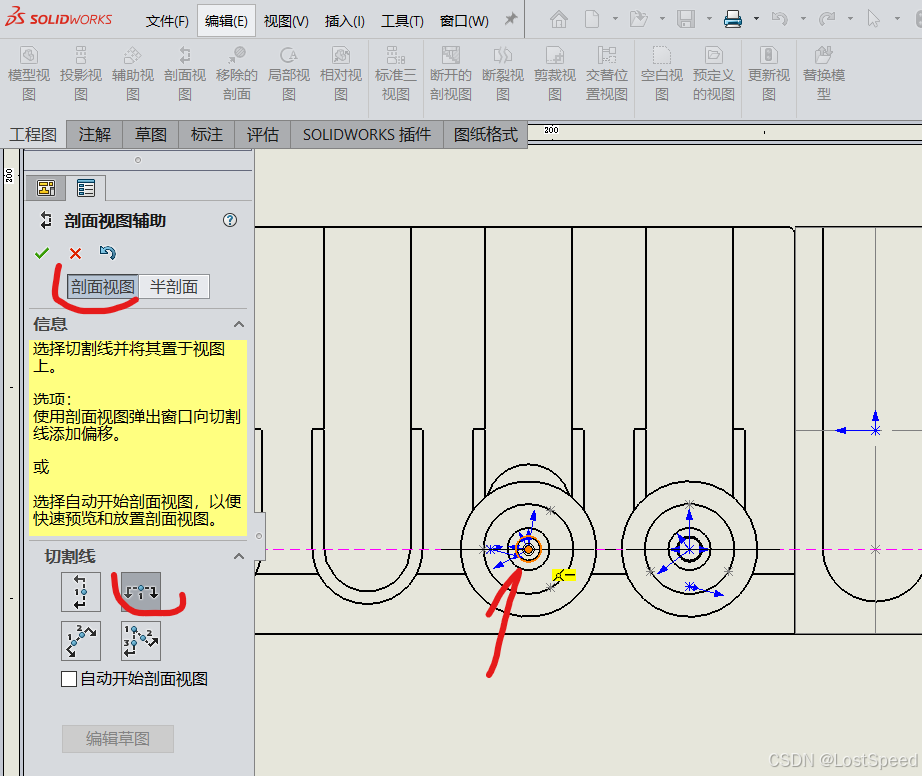

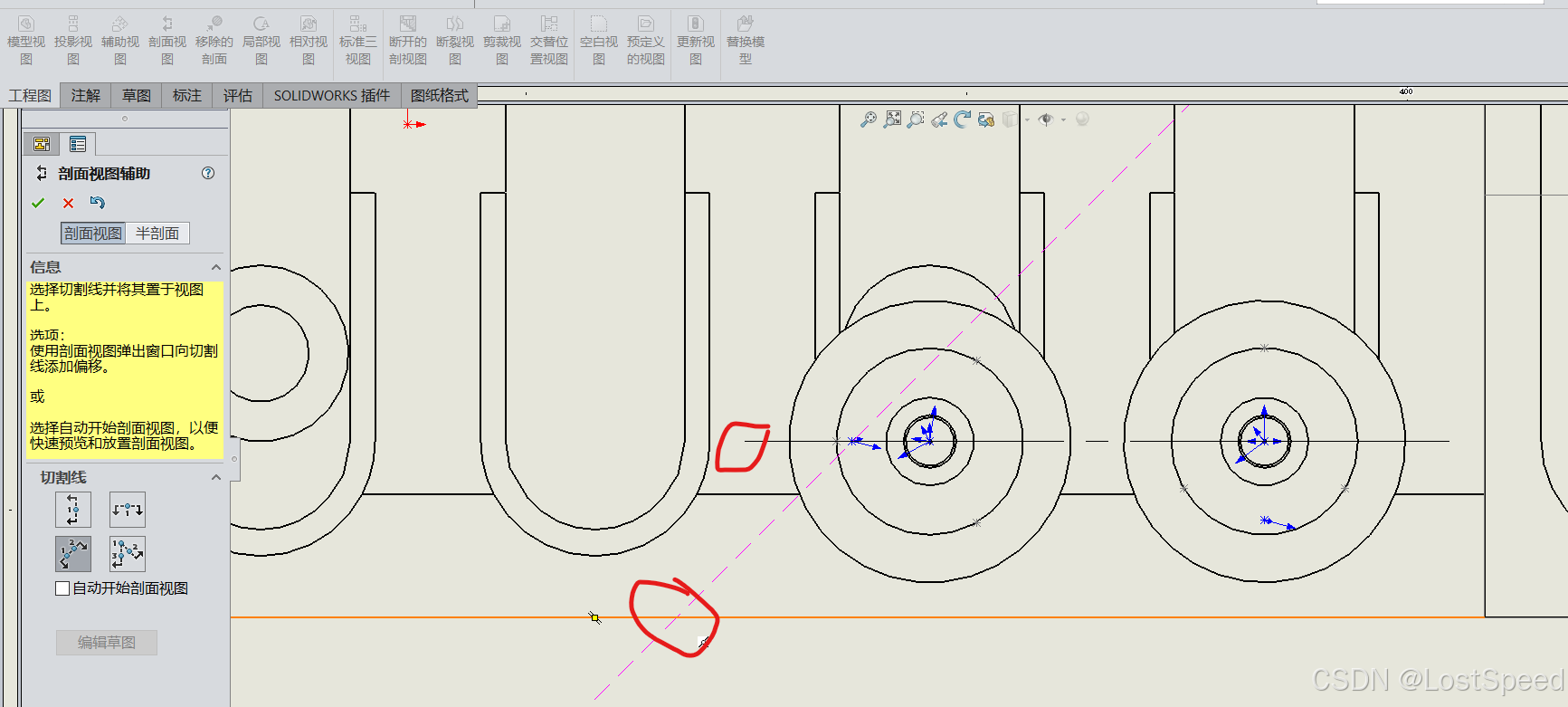

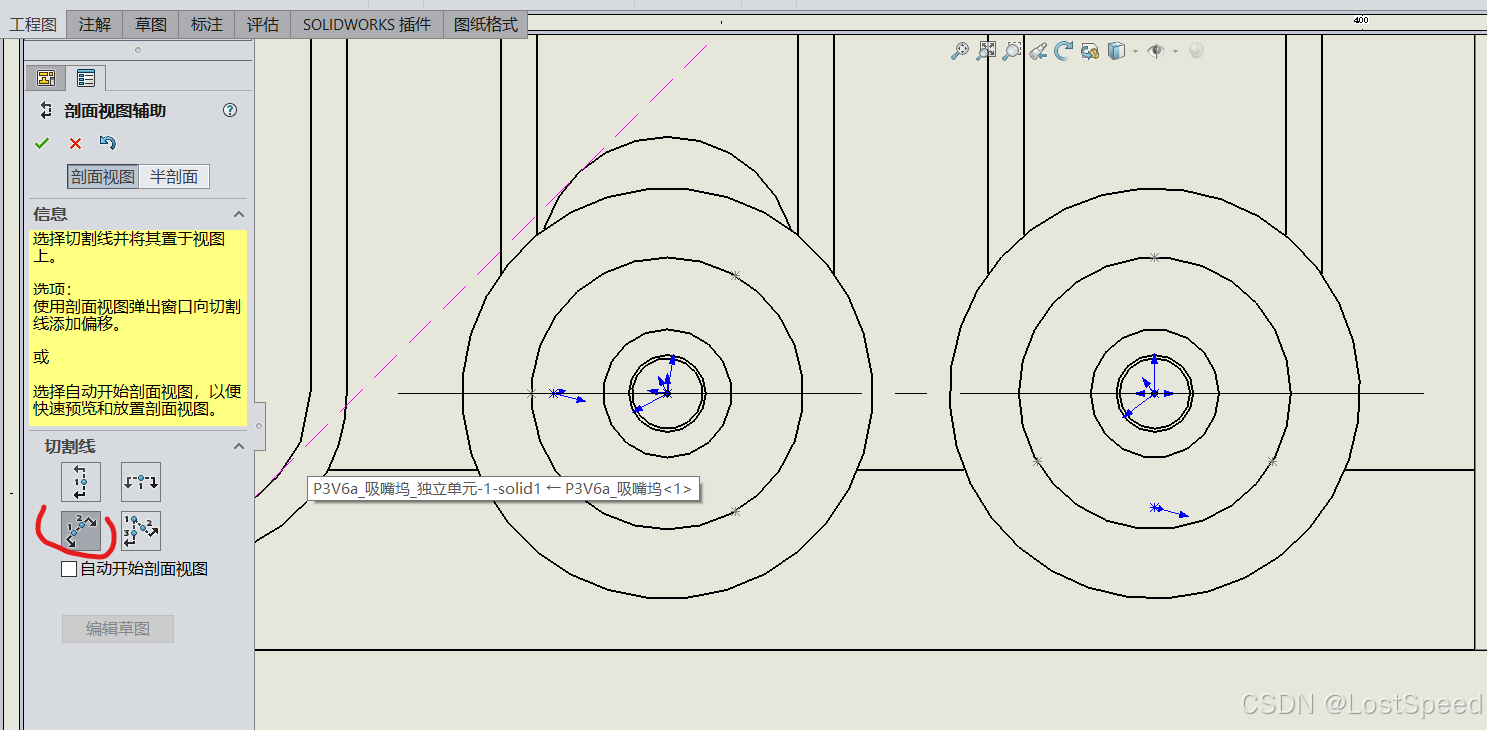

为了应对有角度的剖面，可以选用通用的2点剖切，来选择剖切面的控制点。

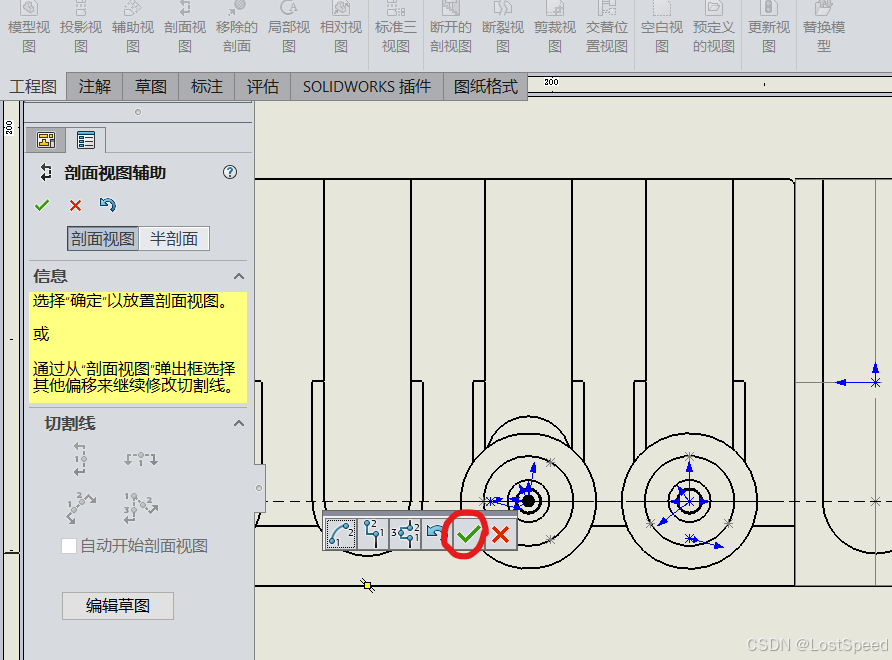

选择好2点剖切后，如果随手去打勾，那就报错了！

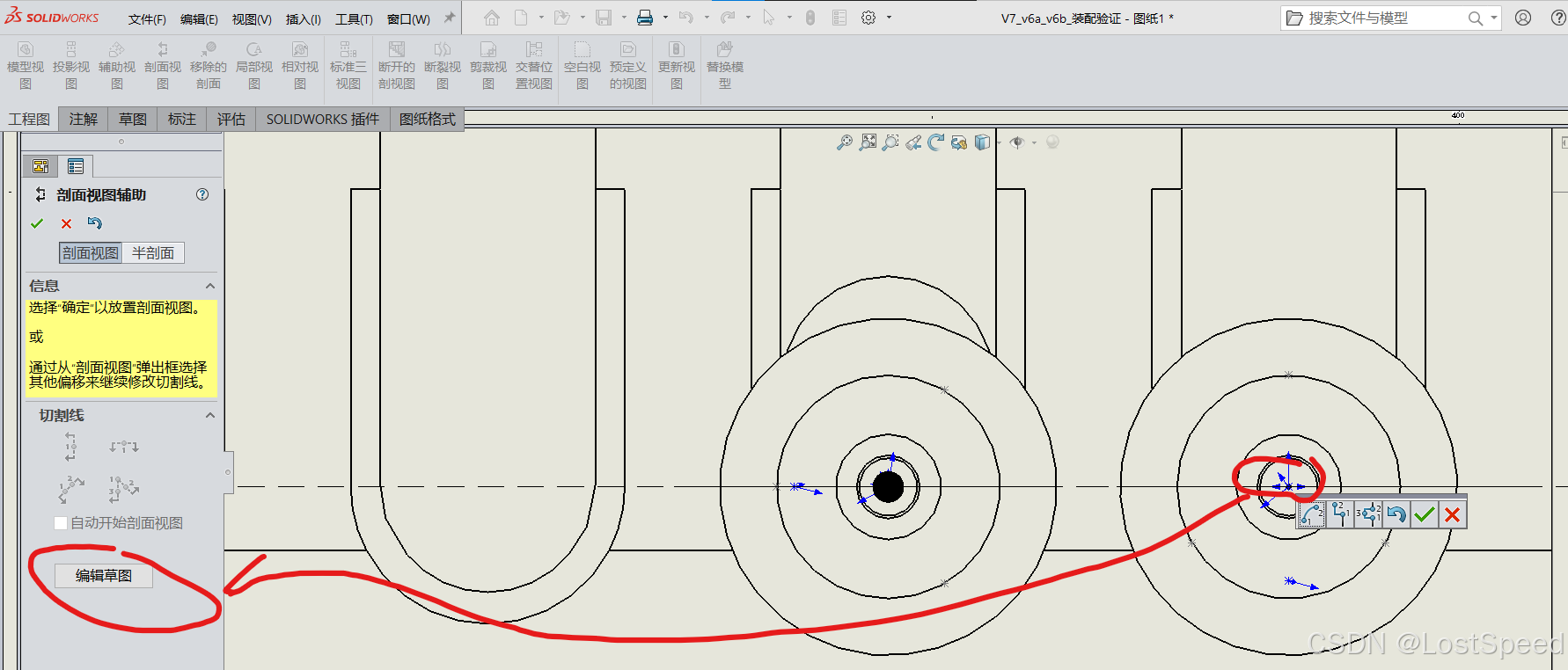

此时，需要点击左侧页面的"编辑草图"按钮。

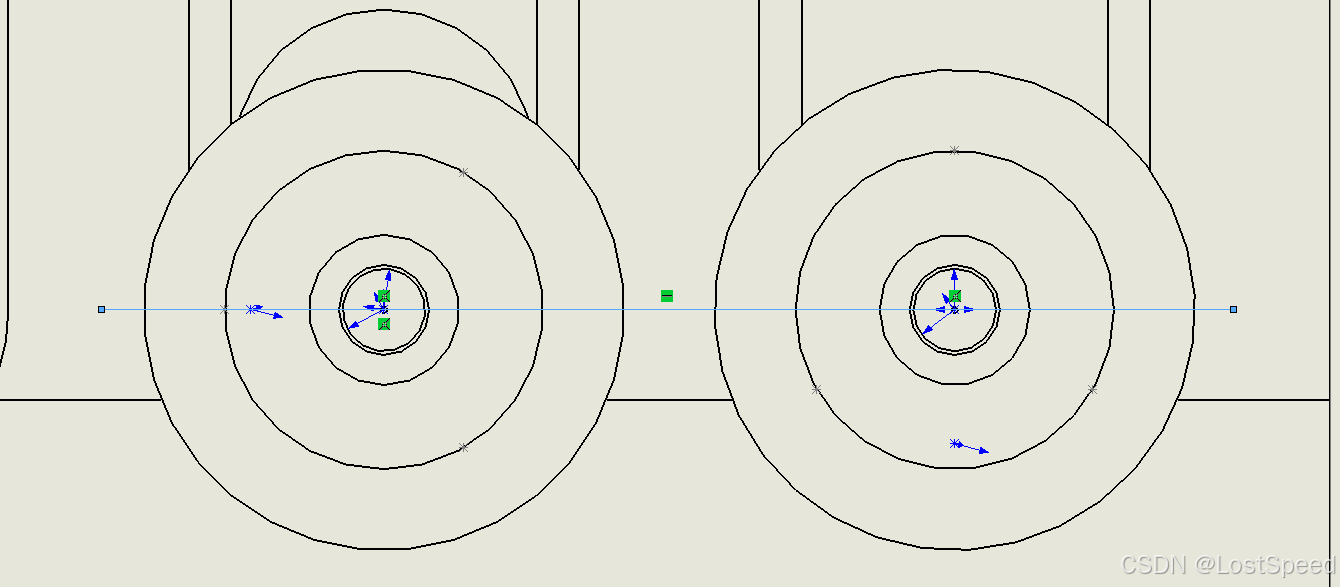

此时，可以看到剖切面的整条控制线，线的2个端点都是可以拖动的。

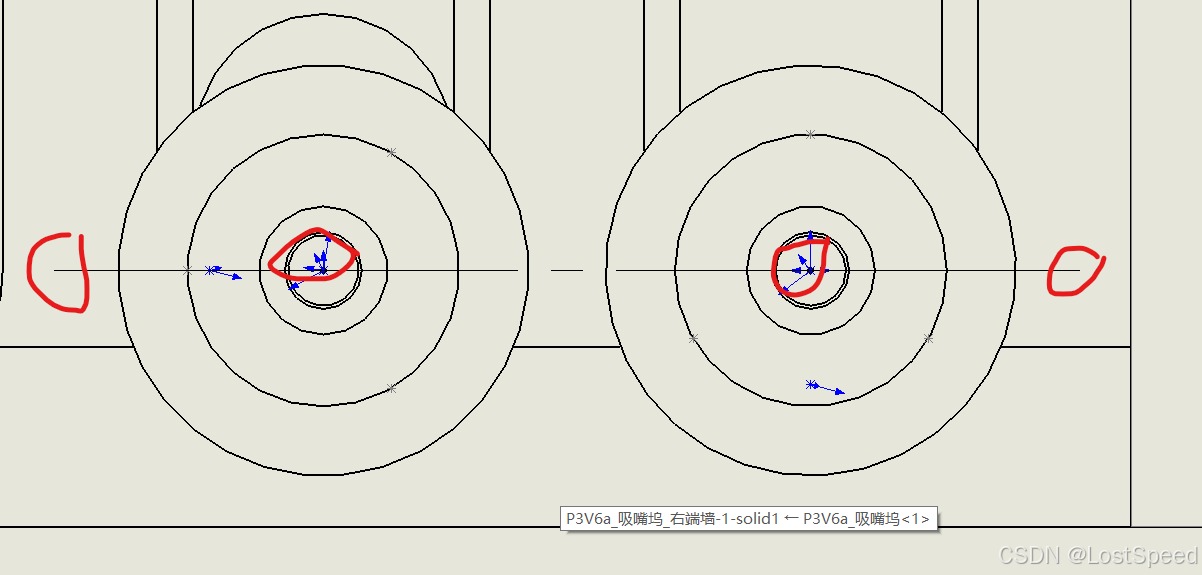

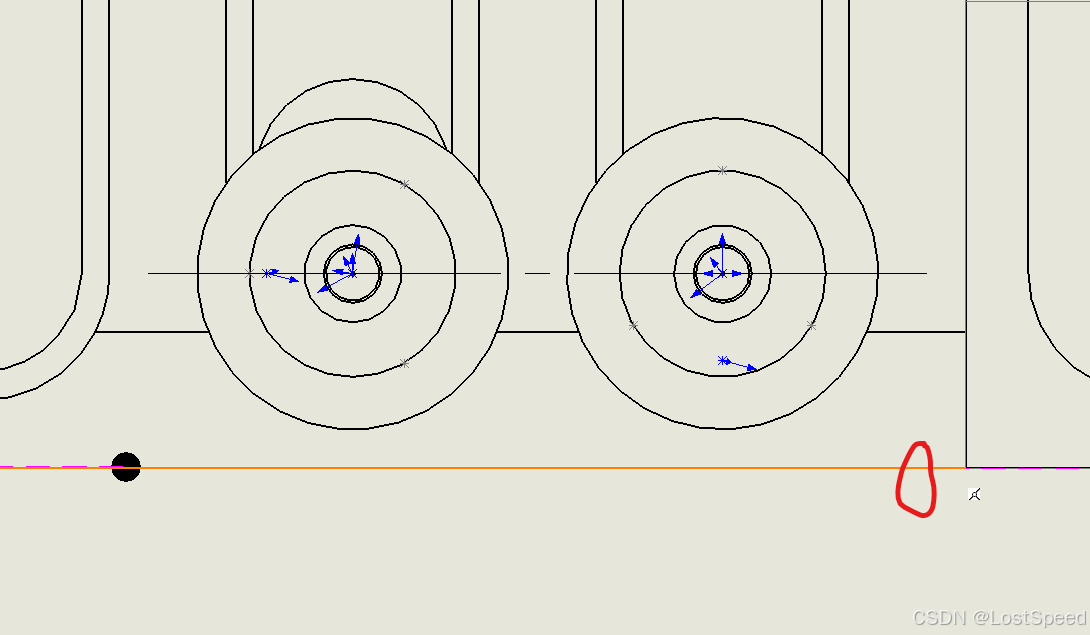

将控制线的2个端点和我们画的局部剖视野线重合，可以用鼠标拖动到我们自己的辅助下附近，然后加约束。

当控制线和我们自己的辅助线重合后，剖面控制线的调整就完成了。
看来不画辅助线也行，不过画辅助下方便清晰一些。

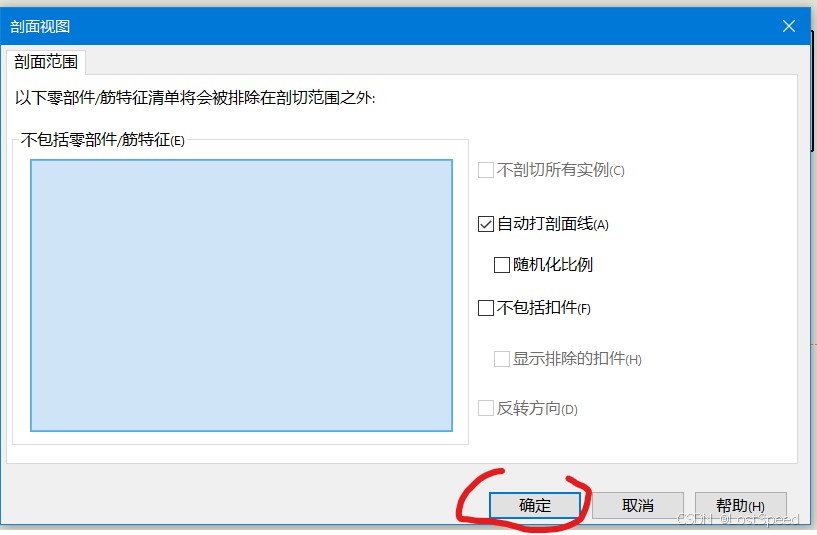

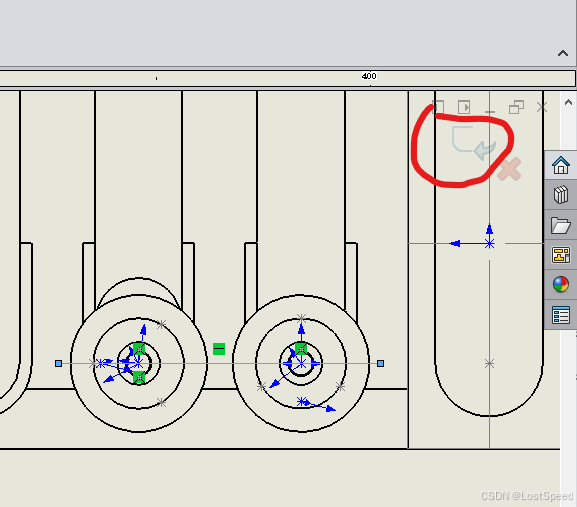

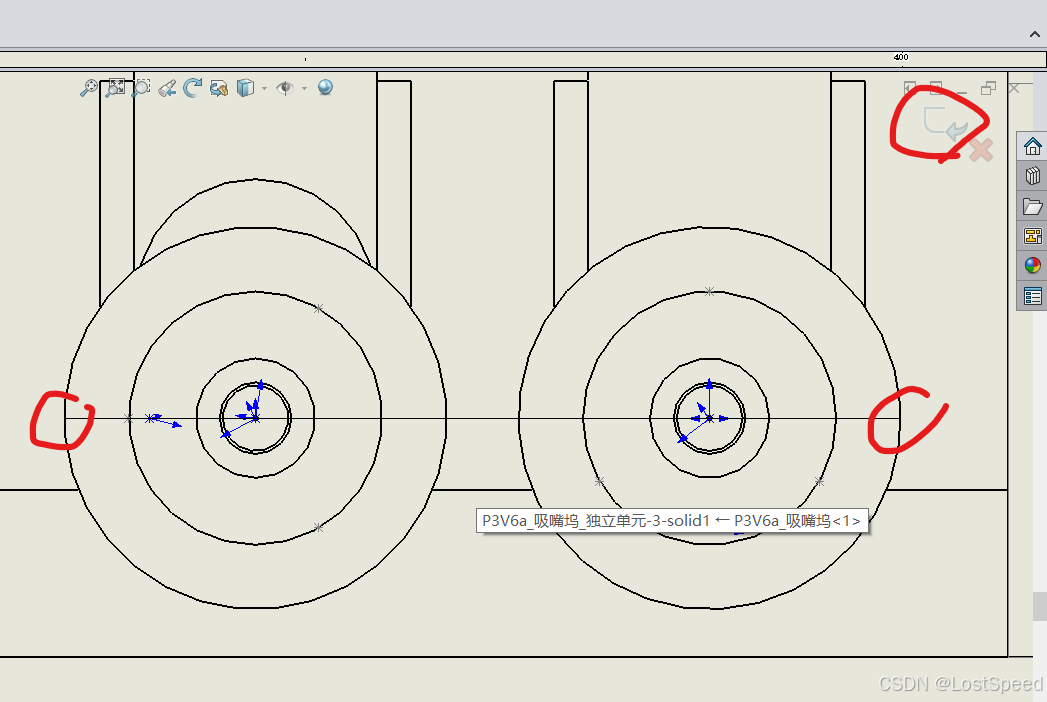

确认剖面控制线已经到位后，点击工作区右上角的"确认对勾",结束控制线的"编辑草图".

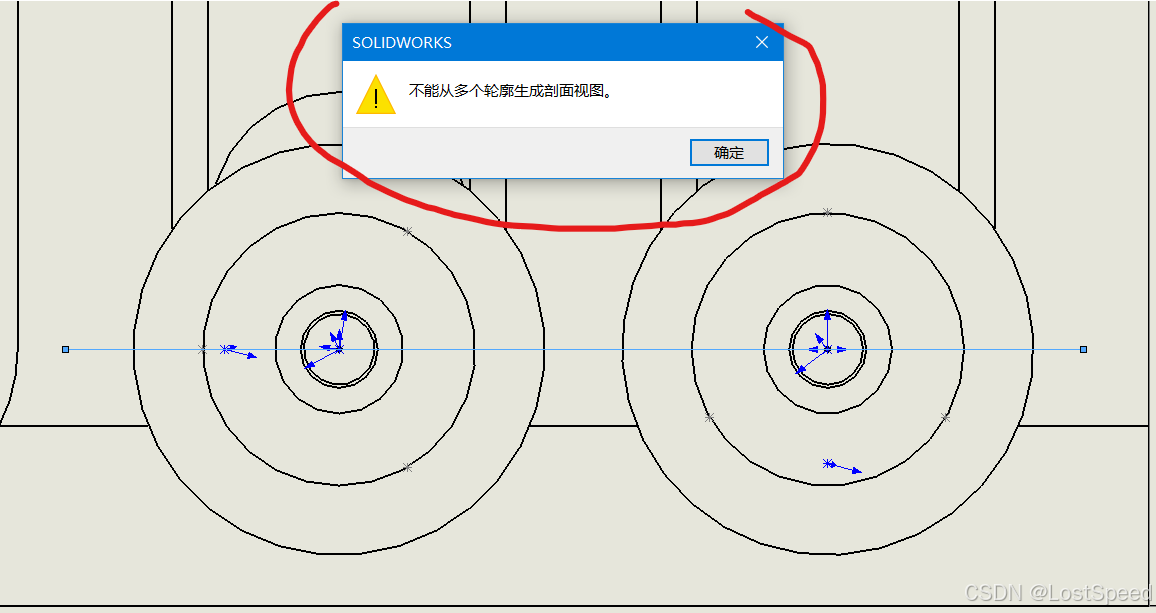

报错了，不是原来的错。
是不是辅助线的问题？不画辅助线，只画控制线试试。
好像不画辅助线是可以的。

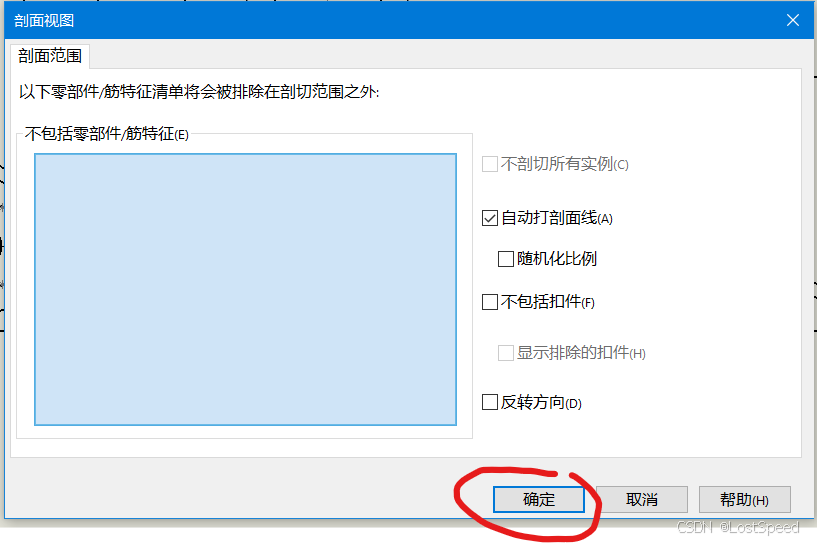

走到了下一流程。

根据报错提示，剖面线必须是完全穿过一个完整的零件才行。

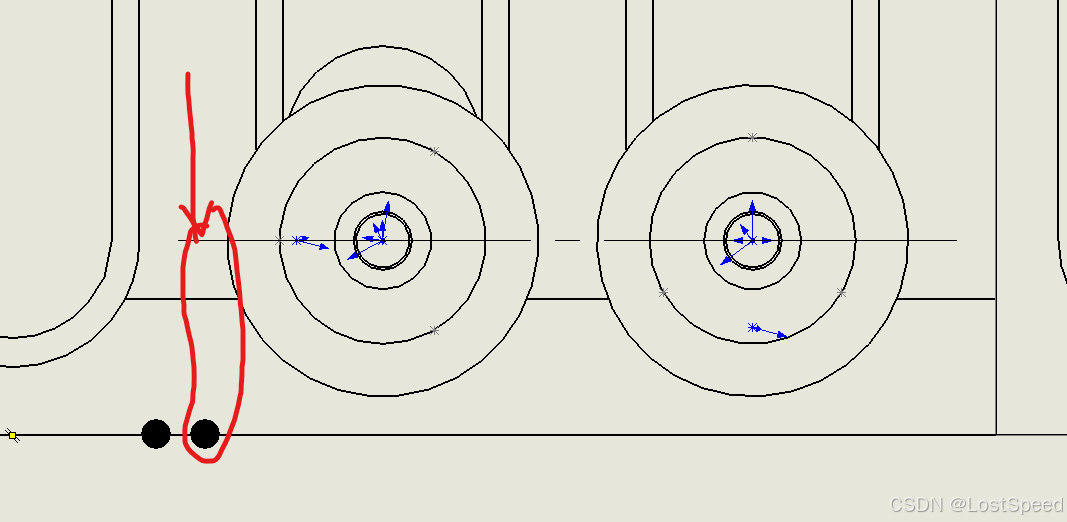

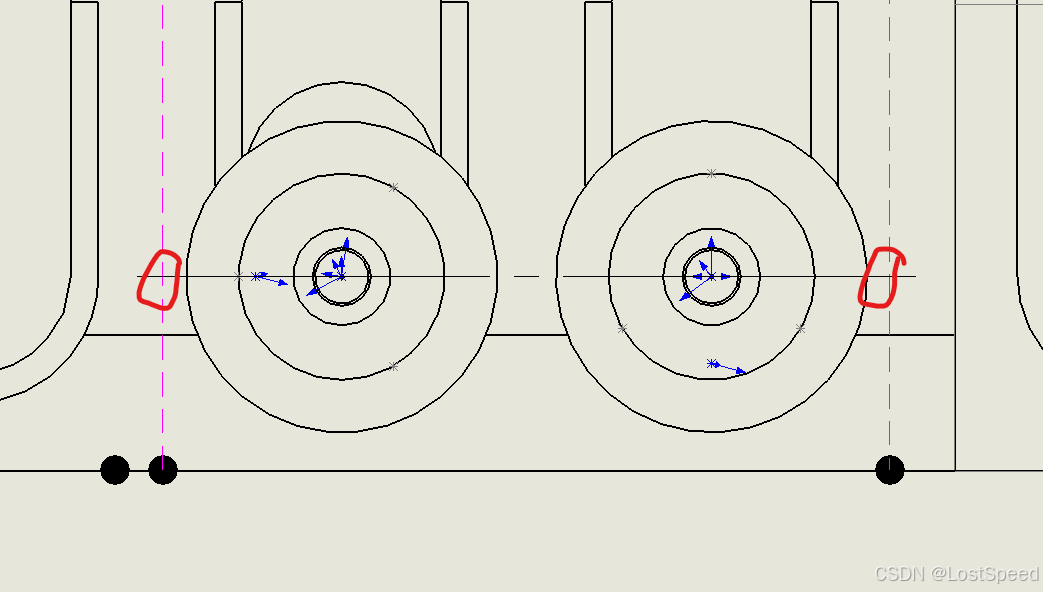

那试试将剖面线从子零件1的左边缘开始到子零件2的右边缘结束试试。

也不行。

那试试同样的剖面线，换个相反的视角来切行么？

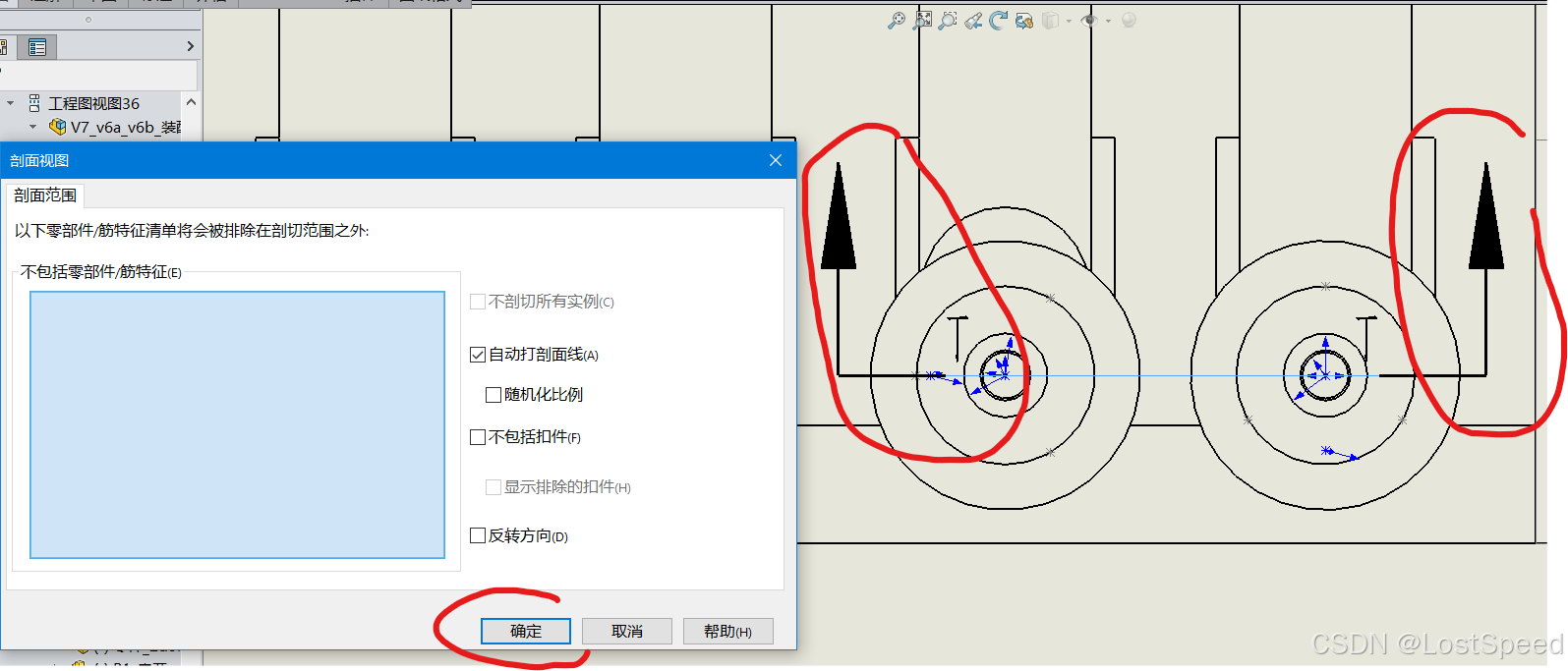

这回剖切就是可以的。

备注

“剖面视图”，选择2点剖面
“编辑草图”，选择控制线视野
先试试行不行，如果行了，这和不报错的图没啥区别，也没啥好说的。

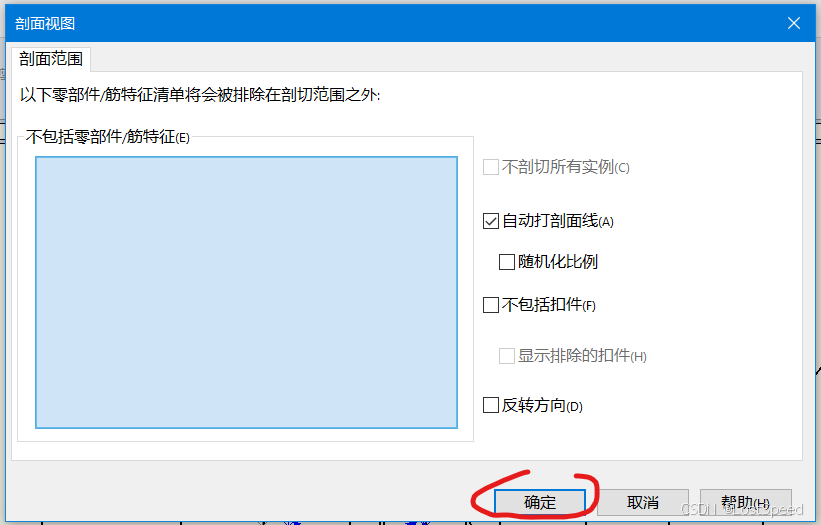

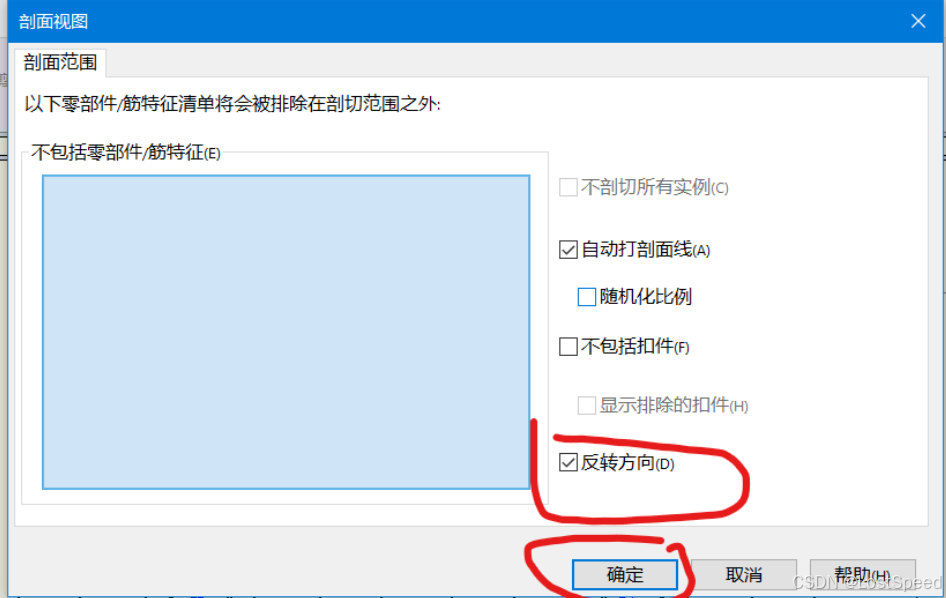

如果还报错，尝试"切换方向"，看看行不行。
如果还不行，暂时没招了。
针对复杂装配体(好像也没有多复杂)，画剖面图时，大概率会报错。现在只发现可以"切换方向"，尝试切面简单点。并没有其他的好方法。

临时解决方法 - 凹口等距 + “反转切面”

看了SW的官方帮助，有个“凹口等距”的切法可以，想看哪里的局部剖都可以。
先在预想的局部剖面上，画条辅助线，包含局部剖面的视野.

然后再画局部剖。


左端点直接选装配体表面，且左端点要小于辅助线的起点

右端点直接选装配体表面，且右端点要大于辅助线的终点

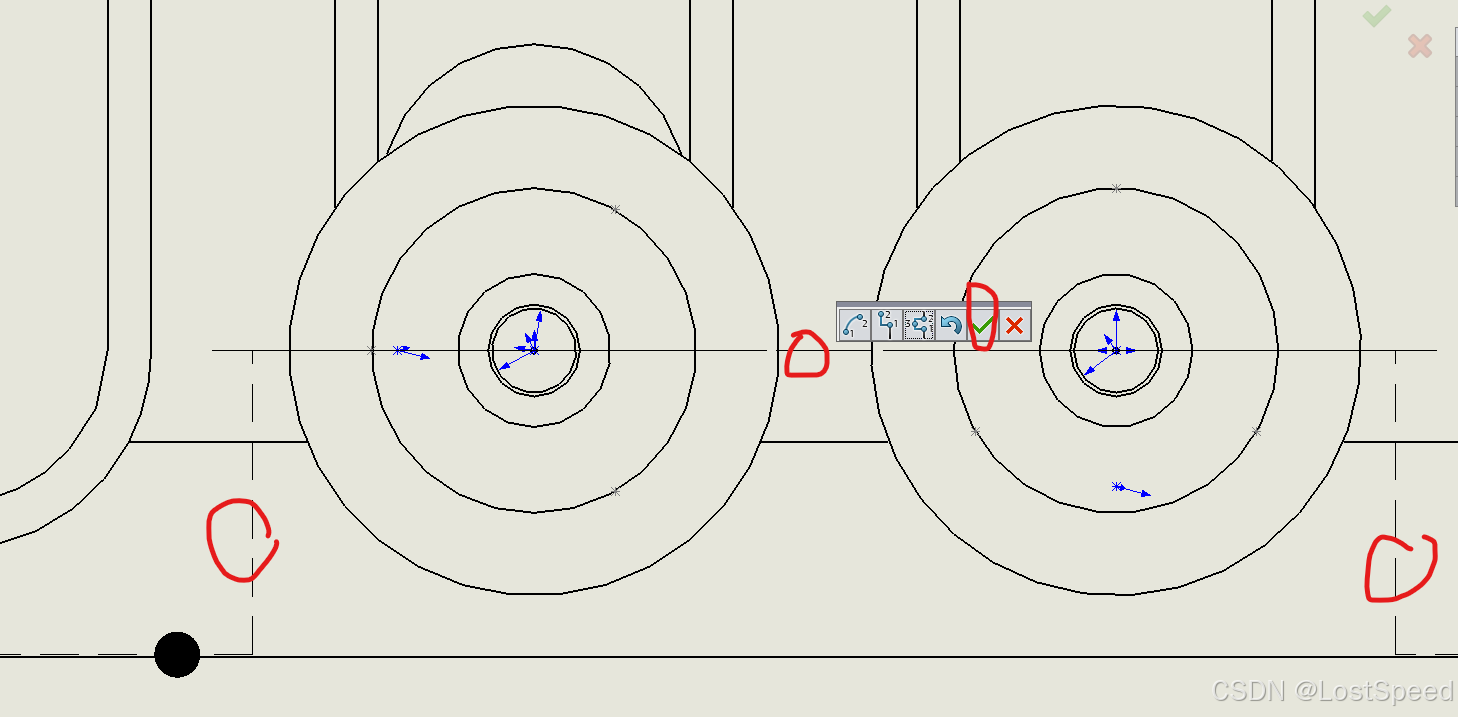

选择好剖切面控制线起点和终点后，会弹出快捷菜单。
点击快捷菜单上的"凹口偏移".

在预想剖切线左边选择一点，单击。此时的这个点在控制线上。是"凹口偏移"的左端点。

在预想剖切线右边选择一点，单击。此时的这个点在控制线上。是"凹口偏移"的右端点。

当"凹口偏移"的左右端点都选择完成后，需要选择"凹口偏移"的偏移值。

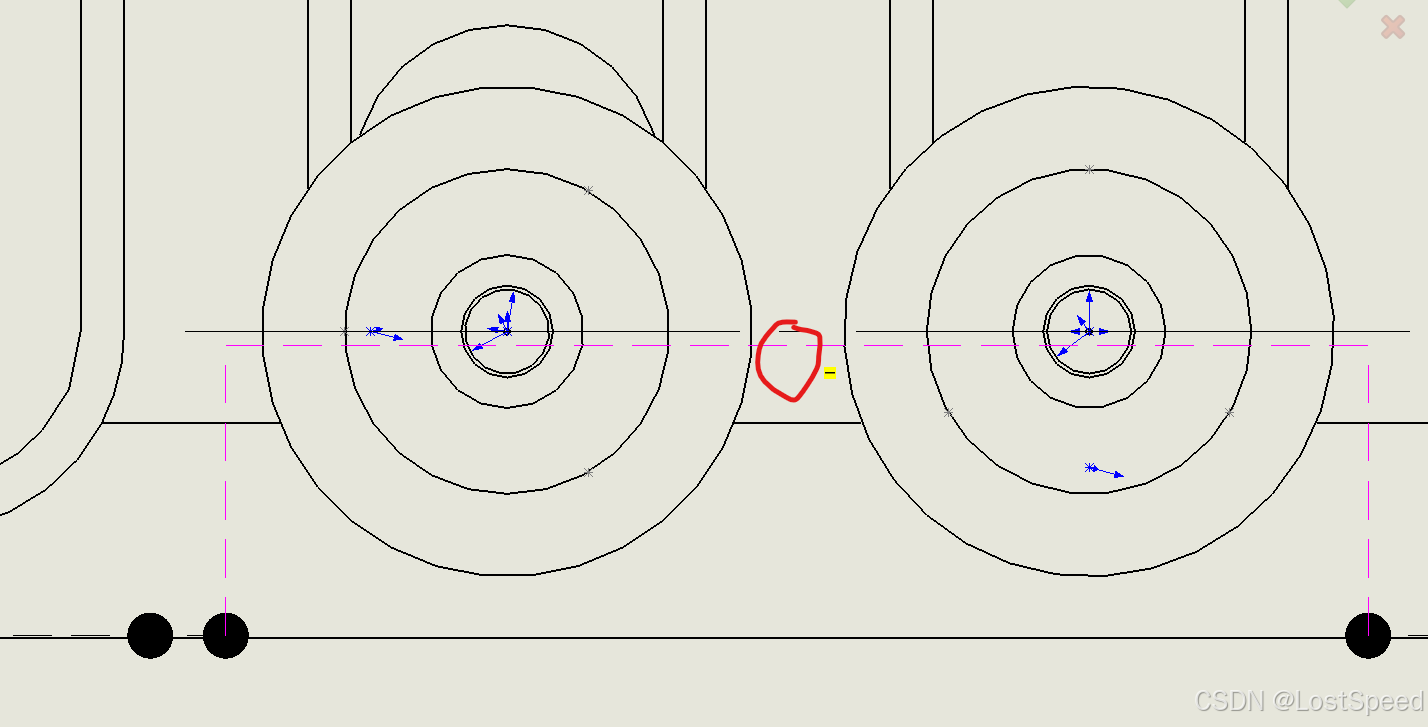

此时，鼠标上带着一条虚线。将此虚线和我么的辅助线重合(或和我们要切的面的控制点重合都行)，左击。

现在“凹口偏移”设置完成了，点击快捷菜单上的对勾。


还是可能会失败，莫非是“凹口偏移”的偏移线没和圆柱的中心重合？
那不画辅助线试试。
试了还是不行，估计是有多个面，SW切不出来。但是人工手工作图是没问题的。算是SW的bug吧。

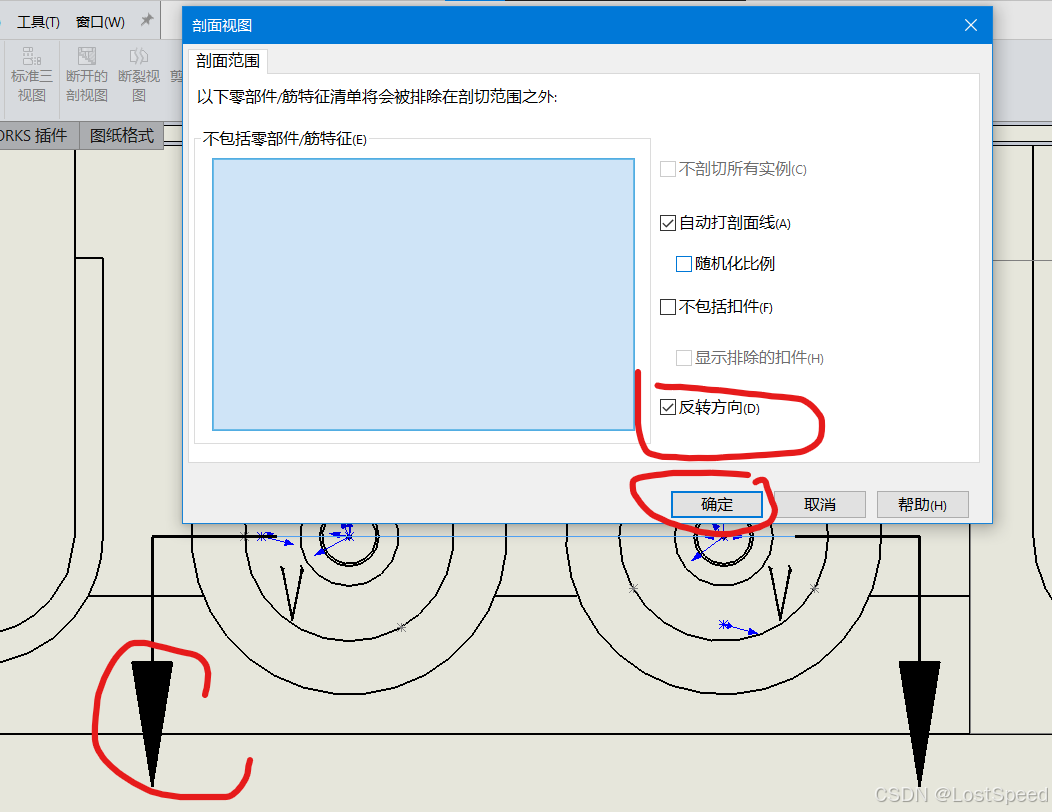

还是得利用反转方向才行，反转方向，使SW画那个相对简单的剖切面，就是可以的。

可以看到，"凹口偏移"切出来的局部剖，很干净，没有其他的多余东西.

备注

如果"反转切面"还不行，那暂时真没招啊。

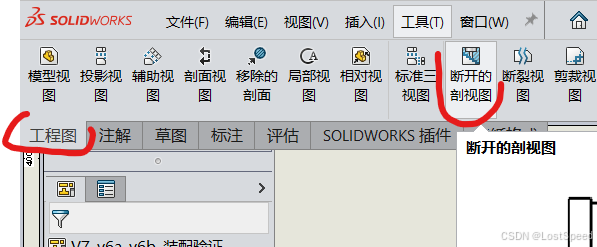

临时解决方法 - “断开的局部剖视图”

“断开的局部剖视图”是一点不报错的，不过也不方便，能用，不报错。
三视图需要自己手工一个一个的放，不能用SW菜单上提供的“标准三视图”，否则操作不正常，选不了剖切深度所在的面。

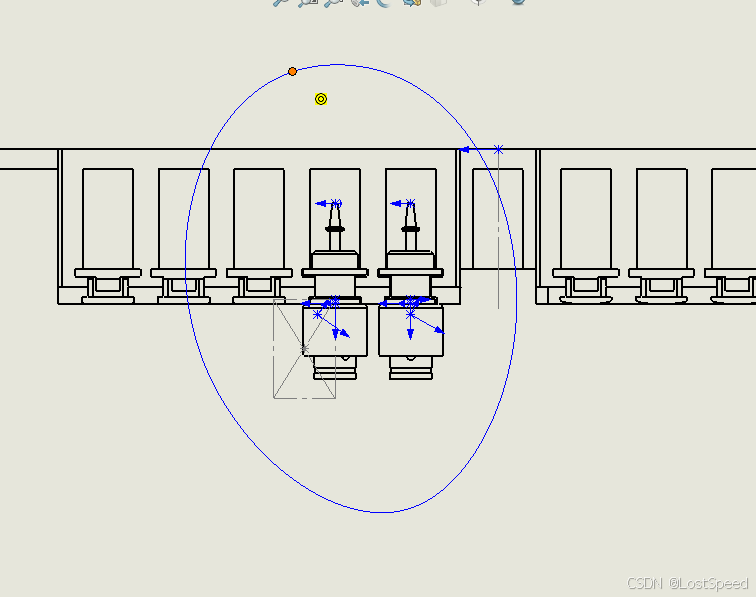

用样条曲线将预想的切面围起来，大概就行。

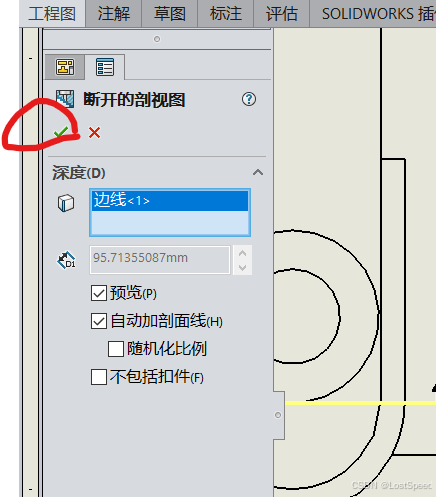

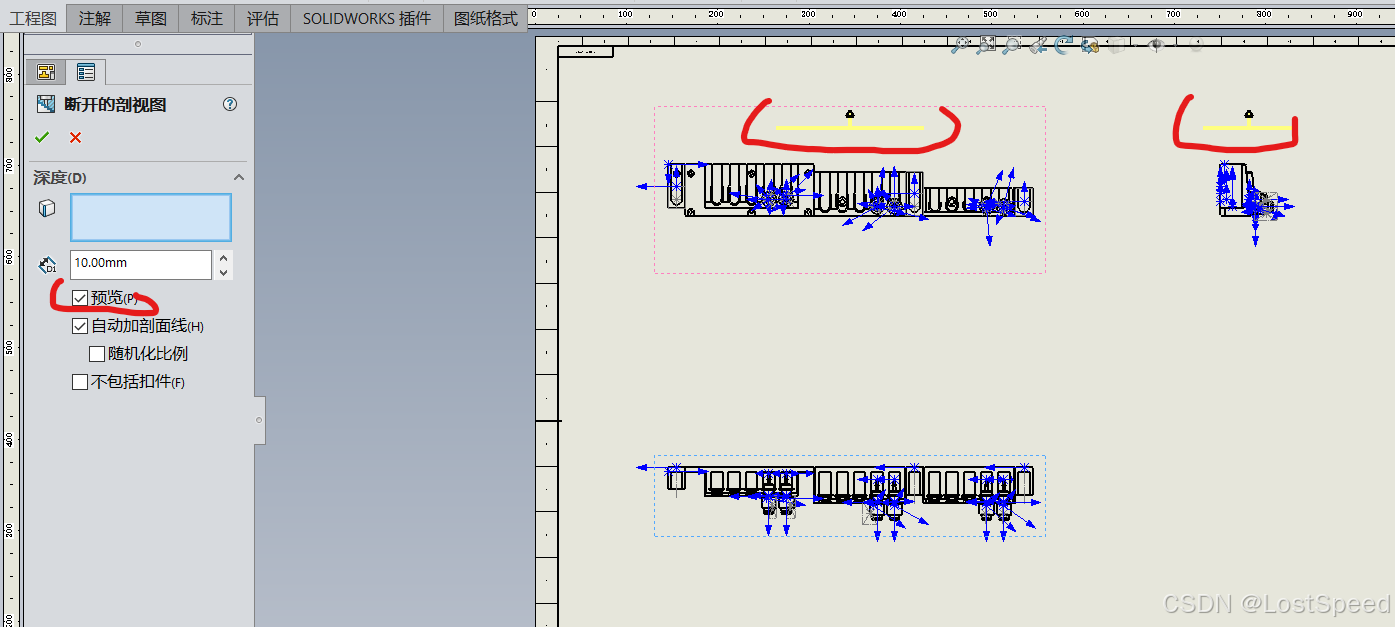

在左侧面板勾上"预览"，否则看不到黄色的剖切选择线。

如果选择了下视图圈了样条曲线的剖切区域，就在其他视图上选剖切深度的面。
反正剖切深度的面不能是同一个视图上选择的。

然后就可以在左侧面板打勾完成了。


在样条曲线圈起来的第一个图上，就可以正常看到剖切面了。没有任何报错。

END
