【Bluedroid】蓝牙启动之sdp_init 源码解析

本文围绕Android蓝牙协议栈中 SDP（Service Discovery Protocol，服务发现协议）模块的初始化函数sdp_init展开，结合核心控制块tSDP_CB及关联数据结构（如tL2CAP_CFG_INFO、tCONN_CB等）的定义与协作逻辑，详细解析 SDP 模块初始化的关键步骤，包括控制块内存初始化、连接定时器创建、L2CAP 通信参数配置、回调函数注册及服务注册流程。同时，阐明各数据结构如何支撑 SDP 模块的状态管理、连接控制与协议交互，为理解蓝牙服务发现的底层机制提供技术视角。

一、概述

1.1 SDP 模块的核心地位

SDP是蓝牙协议栈的核心组件，负责设备间服务的发现与信息交换（如查询耳机支持的音频服务、获取打印机的文件传输协议）。其核心功能依赖初始化阶段的资源准备与协议绑定，sdp_init函数是 SDP 模块启动的入口，承担模块运行环境的初始化任务。

1.2 sdp_init的关键初始化步骤

1. 控制块内存初始化：通过memset清零全局控制块tSDP_CB sdp_cb，确保所有运行时状态（如连接信息、配置参数）从初始状态开始。

2. 连接定时器创建：为每个并发连接（由SDP_MAX_CONNECTIONS定义）分配定时器sdp_conn_timer，用于监控连接超时，保障连接生命周期管理。

3. L2CAP 通信参数配置：设置sdp_cb.l2cap_my_cfg的 MTU（最大传输单元）为SDP_MTU_SIZE，明确与底层 L2CAP 协议协商的通信能力（如单次传输的最大数据量）。

4. L2CAP 事件回调注册：为sdp_cb.reg_info绑定sdp_connect_ind、sdp_data_ind等回调函数，定义 L2CAP 连接请求、数据到达、断开等事件的处理逻辑，构建 SDP 与 L2CAP 的交互桥梁。

5. 向 L2CAP 注册 SDP 服务：调用L2CA_Register2向 L2CAP 注册 SDP 服务（PSM 为BT_PSM_SDP），完成协议栈底层的服务绑定，确保 SDP 能接收 L2CAP 传递的事件与数据。

1.3 核心数据结构的协作机制

SDP 模块的高效运行依赖多个数据结构的协同：

• tSDP_CB：全局控制块，整合 L2CAP 配置（l2cap_my_cfg）、连接状态（ccb数组）、本地服务数据库（server_db）等核心信息，是模块运行的 “中枢”。

• tL2CAP_CFG_INFO：L2CAP 配置参数结构体，通过可选参数标记（如mtu_present、qos_present）灵活协商 MTU、QoS 等通信能力，适配不同业务场景（如实时音频的低延迟需求与文件传输的可靠性需求）。

• tCONN_CB：连接控制块，管理单个 SDP 连接的状态（con_state）、定时器（sdp_conn_timer）、数据缓存（rsp_list）及发现结果（handles数组），支撑多连接并发处理。

• tL2CAP_APPL_INFO：L2CAP 回调注册结构体，绑定pL2CA_DataInd_Cb等事件处理函数，实现 SDP 对 L2CAP 事件的响应（如数据到达时解析 SDP 请求）。

二、源码分析

sdp_init

packages/modules/Bluetooth/system/stack/sdp/sdp_main.cc
/******************************************************************************/
/*                     G L O B A L      S D P       D A T A                   */
/******************************************************************************/
// SDP 模块的核心控制块（Control Block）结构体类型
// 用于存储 SDP 运行时的状态、连接信息、配置参数等关键数据
tSDP_CB sdp_cb;/* The maximum number of simultaneous client and server connections. */
#ifndef SDP_MAX_CONNECTIONS
#define SDP_MAX_CONNECTIONS 4 // 表示 SDP 支持的最大并发连接数
#endif/********************************************************************************* Function         sdp_init** Description      This function initializes the SDP unit.** Returns          void*******************************************************************************/
void sdp_init(void) {/* Clears all structures and local SDP database (if Server is enabled) */memset(&sdp_cb, 0, sizeof(tSDP_CB));// 初始化连接定时器for (int i = 0; i < SDP_MAX_CONNECTIONS; i++) {sdp_cb.ccb[i].sdp_conn_timer = alarm_new("sdp.sdp_conn_timer");}// 配置 L2CAP MTU/* Initialize the L2CAP configuration. We only care about MTU */sdp_cb.l2cap_my_cfg.mtu_present = true; // 启用 MTU（最大传输单元）配置sdp_cb.l2cap_my_cfg.mtu = SDP_MTU_SIZE;// 设置 SDP 搜索参数sdp_cb.max_attr_list_size = SDP_MTU_SIZE - 16;sdp_cb.max_recs_per_search = SDP_MAX_DISC_SERVER_RECS;// 注册 L2CAP 回调函数sdp_cb.reg_info.pL2CA_ConnectInd_Cb = sdp_connect_ind; // 处理 L2CAP 连接请求指示（当其他设备请求与本地 SDP 建立连接时触发）sdp_cb.reg_info.pL2CA_ConnectCfm_Cb = sdp_connect_cfm;sdp_cb.reg_info.pL2CA_ConfigInd_Cb = sdp_config_ind;sdp_cb.reg_info.pL2CA_ConfigCfm_Cb = sdp_config_cfm;sdp_cb.reg_info.pL2CA_DisconnectInd_Cb = sdp_disconnect_ind; // 处理 L2CAP 断开连接指示（当连接异常断开时触发）sdp_cb.reg_info.pL2CA_DisconnectCfm_Cb = sdp_disconnect_cfm;sdp_cb.reg_info.pL2CA_DataInd_Cb = sdp_data_ind; // 处理 L2CAP 数据到达指示（当收到对端通过 L2CAP 发送的 SDP 数据时触发）sdp_cb.reg_info.pL2CA_Error_Cb = sdp_on_l2cap_error;// 向 L2CAP 注册 SDP 服务/* Now, register with L2CAP */if (!L2CA_Register2(BT_PSM_SDP, sdp_cb.reg_info, true /* enable_snoop */,nullptr, SDP_MTU_SIZE, 0, BTM_SEC_NONE)) {log::error("SDP Registration failed");}
}

蓝牙协议栈中 SDP（服务发现协议，Service Discovery Protocol）模块的初始化函数，主要完成：

• 控制块内存初始化；

• 连接定时器创建；

• L2CAP 通信参数配置；

• L2CAP 事件回调注册；

• 向 L2CAP 注册 SDP 服务，建立与底层协议的交互通道。

tSDP_CB sdp_cb

/*  The main SDP control block */
typedef struct {// 存储 SDP 模块向 L2CAP声明的本地配置参数，用于协商与对端设备的通信能力tL2CAP_CFG_INFO l2cap_my_cfg; /* My L2CAP config     */// 管理 SDP 的并发连接状态，每个元素对应一个与对端设备的 SDP 连接tCONN_CB ccb[SDP_MAX_CONNECTIONS];// 存储本地设备的服务记录数据库tSDP_DB server_db;// 存储 SDP 模块向 L2CAP 注册的事件回调函数，是 SDP 与 L2CAP 交互的桥梁tL2CAP_APPL_INFO reg_info;    /* L2CAP Registration info */// 限制 SDP 搜索或查询操作中，单个属性列表的最大长度（单位：字节）uint16_t max_attr_list_size;  /* Max attribute list size to use   */// 限制 SDP 搜索操作中，每次返回的最大服务记录数（单位：条）uint16_t max_recs_per_search; /* Max records we want per seaarch  */
} tSDP_CB;

tSDP_CB用于存储 SDP 运行时的关键状态、配置参数和交互信息。它是 SDP 模块与底层 L2CAP 协议、上层应用以及内部连接管理的枢纽。

整合了 SDP 模块运行所需的核心信息：

• 与 L2CAP 的交互配置（l2cap_my_cfg、reg_info）；

• 连接状态管理（ccb 数组）；

• 本地服务数据存储（server_db）；

• 搜索参数限制（max_attr_list_size、max_recs_per_search）。

通过这个控制块，SDP 模块能够高效处理服务发现请求、管理并发连接，并与蓝牙协议栈的底层（L2CAP）和上层（应用）协同工作。

tL2CAP_CFG_INFO

packages/modules/Bluetooth/system/stack/include/l2c_api.h
/* Define a structure to hold the configuration parameters. Since the* parameters are optional, for each parameter there is a boolean to* use to signify its presence or absence.*/
typedef struct {uint16_t result; /* Only used in confirm messages */bool mtu_present;uint16_t mtu;bool qos_present;FLOW_SPEC qos;bool flush_to_present; // 标记是否启用刷新超时配置uint16_t flush_to; // 超时时间bool fcr_present; // 标记是否启用 FCR 协商tL2CAP_FCR_OPTS fcr; // 标记是否启用 FCS 配置bool fcs_present; /* Optionally bypasses FCS checks */uint8_t fcs;      /* '0' if desire is to bypass FCS, otherwise '1' */bool ext_flow_spec_present; // 标记是否启用扩展流量规格tHCI_EXT_FLOW_SPEC ext_flow_spec;uint16_t flags; /* bit 0: 0-no continuation, 1-continuation */
} tL2CAP_CFG_INFO;

L2CAP模块的配置参数结构体，用于在 L2CAP 连接建立或配置阶段协商双方的通信能力。通过可选参数标记（_present 布尔字段）灵活支持不同场景的配置需求，避免传输冗余数据。

• 对于简单业务（如普通数据传输），仅需协商 MTU 即可；

• 对于复杂业务（如实时音视频），可进一步协商 QoS、FCR 等参数，保障传输质量。

FLOW_SPEC

packages/modules/Bluetooth/system/stack/include/l2c_api.h
typedef struct {// QoS 控制标志位，用于标记 QoS 参数的扩展选项或特定行为uint8_t qos_flags;          /* TBD */// 定义流量的服务类型，指示数据传输的优先级或服务等级uint8_t service_type;       /* see below */// 定义令牌桶算法中令牌生成的平均速率（单位：字节 / 秒），用于控制长期平均数据传输速率uint32_t token_rate;        /* bytes/second */// 定义令牌桶的最大容量（单位：字节），表示允许的最大突发数据量uint32_t token_bucket_size; /* bytes */// 定义允许的最大瞬时数据传输速率（单位：字节 / 秒），限制短时间内的流量峰值uint32_t peak_bandwidth;    /* bytes/second */// 定义数据从发送端到接收端的最大允许延迟（单位：微秒），适用于实时业务（如语音通话）uint32_t latency;           /* microseconds */// 定义延迟的最大波动范围（单位：微秒），即相邻数据包的延迟差异uint32_t delay_variation;   /* microseconds */
} FLOW_SPEC;

L2CAP模块用于定义 QoS（服务质量）参数的结构体，主要在 L2CAP 连接建立或配置阶段协商双方的流量特性，确保数据传输满足业务的性能需求（如带宽、延迟、抖动等）。这是蓝牙支持多业务（如音频、视频、传感器数据）共存的核心机制之一。

tL2CAP_FCR_OPTS

packages/modules/Bluetooth/system/stack/include/l2c_api.h
typedef struct {
#define L2CAP_FCR_BASIC_MODE 0x00 // 基本模式
#define L2CAP_FCR_ERTM_MODE 0x03 // 增强重传模式（Enhanced Retransmission Mode）
#define L2CAP_FCR_LE_COC_MODE 0x05 // LE 连接导向通道模式（LE Connection-Oriented Channels）uint8_t mode;uint8_t tx_win_sz; // 定义发送端在未收到确认（ACK）前可连续发送的最大数据包数量（滑动窗口大小）uint8_t max_transmit; // 当数据包未收到 ACK 时，允许的最大重传次数。超过此次数后，链路将断开uint16_t rtrans_tout; // 发送端在未收到 ACK 时，等待重传的超时时间（单位：毫秒）。超时后触发重传uint16_t mon_tout; // 接收端在未收到任何数据包（包括数据或控制帧）时，判定链路失效的超时时间（单位：毫秒）uint16_t mps; // 定义单个 L2CAP 协议数据单元（PDU）的最大字节数。超过此大小的数据将被分片传输
} tL2CAP_FCR_OPTS;

配置 流量控制与重传（Flow Control and Retransmission, FCR）参数。FCR 机制是 L2CAP 的关键功能之一，通过配置不同的传输模式（如基本模式、增强重传模式）和参数（如窗口大小、超时时间），实现对数据传输可靠性与效率的平衡。

不同传输模式下，部分参数的有效性不同：

模式	tx_win_sz	max_transmit	rtrans_tout(Retransmission Timeout)	mon_tout(Monitoring Timeout)	mps(Maximum Protocol Data Unit Size)
基本模式（0x00）	无意义	无意义	无意义	无意义	有效
增强重传模式（0x03）	有效	有效	有效	有效	有效
LE COC 模式（0x05）	有效	无意义	无意义	有效	有效

实际应用场景

• BLE 传感器数据传输：使用 LE COC 模式（L2CAP_FCR_LE_COC_MODE），配置较小的 mps（如 20 字节）和较长的 mon_tout（如 1000ms），平衡低功耗与链路可靠性。

• 蓝牙文件传输：使用 ERTM 模式（L2CAP_FCR_ERTM_MODE），增大 tx_win_sz（如 4）和 max_transmit（如 3），并调整 rtrans_tout 匹配链路 RTT，提升吞吐量和可靠性。

• 实时音频流：使用基本模式（L2CAP_FCR_BASIC_MODE），忽略重传参数，减少协议开销，确保低延迟。

模式说明：

• 基本模式（L2CAP_FCR_BASIC_MODE）：无流量控制和重传机制，数据按 “尽力而为” 方式传输。适用于对延迟敏感但可靠性要求低的场景（如实时音频流）。

• 增强重传模式（L2CAP_FCR_ERTM_MODE）：支持流量控制（滑动窗口）和自动重传（ARQ），确保数据可靠传输。适用于对可靠性要求高的场景（如文件传输、命令控制）。

• LE 连接导向通道模式（L2CAP_FCR_LE_COC_MODE）：专为低功耗蓝牙（BLE）设计的连接导向模式，优化了低功耗场景下的周期性数据传输（如传感器数据上报）。

tHCI_EXT_FLOW_SPEC

packages/modules/Bluetooth/system/stack/include/hcidefs.h
/* Define the extended flow specification fields used by AMP */
typedef struct {uint8_t id;uint8_t stype; // 指示流量的服务类型，定义数据传输的优先级和 QoS 要求uint16_t max_sdu_size; // 定义上层协议（如 L2CAP、GATT）传递给 HCI 层的单个服务数据单元（SDU）的最大字节数uint32_t sdu_inter_time; // 指示连续两个 SDU 之间的最小时间间隔（单位：微秒，μs），用于控制数据发送速率uint32_t access_latency; // 定义数据从上层提交到 HCI 层，到控制器实际开始传输该数据的最大允许时间（单位：微秒）uint32_t flush_timeout; // 定义数据在控制器发送缓冲区中未被传输的最大时间（单位：微秒）。超时后，控制器将丢弃该数据以释放缓冲区
} tHCI_EXT_FLOW_SPEC;

HCI层定义的扩展流量规范结构体，主要用于 AMP（Alternate MAC/PHY）场景下的流量管理。AMP 允许蓝牙设备通过不同的 MAC/PHY 层（如经典蓝牙 BR/EDR、低功耗蓝牙 LE）传输数据，而该结构体用于配置流量的服务质量（QoS）参数，确保数据传输的可靠性、延迟和带宽符合业务需求。

当使用 AMP 技术时，需要为不同的数据流（如音频、视频、传感器数据）定义具体的流量参数，以便控制器分配资源（如带宽、缓冲区）并优化传输策略。

tL2CAP_CFG_INFO

/* Define a structure to hold the configuration parameters. Since the* parameters are optional, for each parameter there is a boolean to* use to signify its presence or absence.*/
typedef struct {uint16_t result; /* Only used in confirm messages */bool mtu_present; // 标识是否协商 L2CAP 最大传输单元（MTU）uint16_t mtu;bool qos_present; // 标识是否协商服务质量（QoS）参数FLOW_SPEC qos;bool flush_to_present; // 标识是否协商刷新超时（Flush Timeout）uint16_t flush_to; //  表示数据在链路缓冲区中未被传输的最大时间（单位：基础时间单位，通常为 1.25ms）bool fcr_present; // 标识是否协商流量控制与重传（FCR）策略tL2CAP_FCR_OPTS fcr;bool fcs_present; /* Optionally bypasses FCS checks */uint8_t fcs;      /* '0' if desire is to bypass FCS, otherwise '1' */bool ext_flow_spec_present; // 标识是否协商扩展流量规范（仅在 AMP，Alternate MAC/PHY 场景下有效）tHCI_EXT_FLOW_SPEC ext_flow_spec;uint16_t flags; /* bit 0: 0-no continuation, 1-continuation */
} tL2CAP_CFG_INFO;

L2CAP层的配置参数结构体，用于在 L2CAP 链路建立或更新时协商可选的配置参数。L2CAP 链路建立时，两端设备需要协商一系列参数（如最大传输单元、流量控制策略、服务质量等）以优化数据传输。由于不同设备支持的特性可能不同（例如，经典蓝牙与低功耗蓝牙的能力差异），L2CAP 协议允许协商可选参数，tL2CAP_CFG_INFO 即为协议栈内部用于存储这些可选参数的容器。

tCONN_CB

packages/modules/Bluetooth/system/stack/sdp/sdpint.h
/* The maximum number of record handles retrieved in a search. */
#ifndef SDP_MAX_DISC_SERVER_RECS
#define SDP_MAX_DISC_SERVER_RECS 21
#endif/* Define the SDP Connection Control Block */
struct tCONN_CB {uint8_t con_state;uint8_t con_flags; // 连接标志位（如是否加密、是否认证，或自定义状态标志）RawAddress device_address;alarm_t* sdp_conn_timer;uint16_t rem_mtu_size;uint16_t connection_id;uint16_t list_len; /* length of the response in the GKI buffer */uint16_t pse_dynamic_attributes_len; /* length of the attributes need to beadded in final sdp response len */uint8_t* rsp_list; /* pointer to GKI buffer holding response */tSDP_DISCOVERY_DB* p_db; /* Database to save info into   */tSDP_DISC_CMPL_CB* p_cb; /* Callback for discovery done  */tSDP_DISC_CMPL_CB2*p_cb2; /* Callback for discovery done piggy back with the user data */const void* user_data; /* piggy back user data */uint32_thandles[SDP_MAX_DISC_SERVER_RECS]; /* Discovered server record handles */uint16_t num_handles;                  /* Number of server handles     */uint16_t cur_handle;                   /* Current handle being processed */uint16_t transaction_id;uint16_t disconnect_reason; /* Disconnect reason            */uint8_t disc_state; // 服务发现过程的状态bool is_attr_search; // 是否为属性搜索uint16_t cont_offset;     /* Continuation state data in the server response */tSDP_CONT_INFO cont_info; /* structure to hold continuation information forthe server response */tCONN_CB() = default;private:tCONN_CB(const tCONN_CB&) = delete;
};

struct tCONN_CB 是蓝牙 SDP模块中的连接控制块（Connection Control Block），用于管理 SDP 连接的全生命周期（建立、数据传输、断开），并存储连接过程中的状态、数据和回调信息。

典型工作流程

假设设备 A 发起 SDP 服务发现请求，tCONN_CB 的关键交互如下：

①连接建立：

• con_state 设为 SDP_CONN_OPENING，启动 sdp_conn_timer 监控连接超时。

• 与设备 B 协商 rem_mtu_size，确定单次传输的最大数据量。

②服务搜索：

• 设备 B 返回服务记录句柄列表，存储到 handles[]，num_handles 记录实际数量。

• 若句柄数量超过 SDP_MAX_DISC_SERVER_RECS，通过 cont_offset 和 cont_info 分段传输。

③属性获取：is_attr_search 设为 true，逐个处理 cur_handle 对应的服务属性，数据缓存到 rsp_list。

④发现完成：所有句柄处理完成后，调用 p_cb 或 p_cb2 通知上层，传递 p_db 中的服务发现结果。

⑤连接断开：con_state 设为 SDP_CONN_CLOSING，记录 disconnect_reason（如正常断开或超时），释放 sdp_conn_timer 和 rsp_list 缓冲区。

tSDP_DISCOVERY_DB

packages/modules/Bluetooth/system/stack/sdp/sdp_discovery_db.h
// 表示一条具体的服务记录（Service Record），用于存储从对端设备发现的服务的详细信息（如服务类型、支持的协议、属性列表等）
typedef struct t_sdp_disc_rec {tSDP_DISC_ATTR* p_first_attr;      /* First attribute of record    */struct t_sdp_disc_rec* p_next_rec; /* Addr of next linked record   */uint32_t time_read;                /* The time the record was read */RawAddress remote_bd_addr;         /* Remote BD address            */
} tSDP_DISC_REC;// 管理所有发现的服务记录（tSDP_DISC_REC），并支持内存管理、过滤条件配置和原始数据缓存
typedef struct {uint32_t mem_size;          /* Memory size of the DB        */uint32_t mem_free;          /* Memory still available       */tSDP_DISC_REC* p_first_rec; /* Addr of first record in DB   */uint16_t num_uuid_filters;  /* Number of UUIds to filter    */bluetooth::Uuid uuid_filters[SDP_MAX_UUID_FILTERS]; /* UUIDs to filter */uint16_t num_attr_filters; /* Number of attribute filters  */uint16_t attr_filters[SDP_MAX_ATTR_FILTERS]; /* Attributes to filter */uint8_t* p_free_mem; /* Pointer to free memory       */uint8_t*raw_data; /* Received record from server. allocated/released by client  */uint32_t raw_size; /* size of raw_data */uint32_t raw_used; /* length of raw_data used */
} tSDP_DISCOVERY_DB;

• tSDP_DISC_REC 作为单个服务记录的载体，存储服务的核心属性和元数据；

• tSDP_DISCOVERY_DB 作为数据库，管理所有记录，支持过滤、检索和内存优化。

典型工作流程

假设手机（主机）通过 SDP 发现耳机（从机）的服务，tSDP_DISCOVERY_DB 的工作流程如下：

1. 初始化数据库: 手机协议栈初始化 tSDP_DISCOVERY_DB，分配内存（如 mem_size = 4096 字节），设置 p_free_mem 指向内存起始地址，mem_free = 4096。

2. 配置过滤条件: 手机上层应用请求发现 “音频服务”，协议栈配置 uuid_filters 为音频服务 UUID（如 0x110A），num_uuid_filters = 1；同时配置 attr_filters 为服务名称属性（0x0100）和协议描述符列表（0x0004），num_attr_filters = 2。

3. 接收并存储服务记录

耳机返回 SDP 响应，包含一条音频服务记录：

• 原始数据（如 raw_data 存储二进制格式的服务记录）；

• 解析后生成 tSDP_DISC_REC 结构体，通过 p_first_rec 加入数据库链表；

• 扣除已使用的内存（mem_free -= sizeof(tSDP_DISC_REC) + 属性列表大小）。

1. 检索服务: 上层应用查询音频服务时，协议栈遍历 p_first_rec 链表，检查 remote_bd_addr（匹配耳机地址）和 uuid_filters（匹配音频 UUID），返回符合条件的 tSDP_DISC_REC 及其 p_first_attr 指向的属性列表（如服务名称 “Headphones”）。

2. 内存回收与过期: 当 mem_free 不足时，协议栈根据 time_read 淘汰旧记录（如超过 30 分钟未更新的记录），释放内存并更新 p_free_mem 和 mem_free。

tSDP_DISC_CMPL_CB

packages/modules/Bluetooth/system/stack/include/sdp_callback.h
/* Define a callback function for when discovery is complete. */
// 基础回调接口，用于上层应用接收服务发现的最终结果（设备地址 + 状态码）
typedef void(tSDP_DISC_CMPL_CB)(const RawAddress& bd_addr, tSDP_RESULT result);
// 扩展回调接口，支持传递用户自定义数据，解决基础接口无法关联上下文的问题（例如，上层同时发起多个发现请求时，通过 user_data 区分不同请求的结果）
typedef void(tSDP_DISC_CMPL_CB2)(const RawAddress& bd_addr, tSDP_RESULT result,const void* user_data);packages/modules/Bluetooth/system/stack/include/sdp_status.h
/* Success code and error codes */
typedef enum : uint16_t {SDP_SUCCESS = 0x0000,SDP_INVALID_VERSION = 0x0001,SDP_INVALID_SERV_REC_HDL = 0x0002,SDP_INVALID_REQ_SYNTAX = 0x0003,SDP_INVALID_PDU_SIZE = 0x0004,SDP_INVALID_CONT_STATE = 0x0005,SDP_NO_RESOURCES = 0x0006,SDP_DI_REG_FAILED = 0x0007,SDP_DI_DISC_FAILED = 0x0008,SDP_NO_DI_RECORD_FOUND = 0x0009,SDP_ERR_ATTR_NOT_PRESENT = 0x000A,SDP_ILLEGAL_PARAMETER = 0x000B,HID_SDP_NO_SERV_UUID = (SDP_ILLEGAL_PARAMETER + 1),HID_SDP_MANDATORY_MISSING,SDP_NO_RECS_MATCH = 0xFFF0,SDP_CONN_FAILED = 0xFFF1,SDP_CFG_FAILED = 0xFFF2,SDP_GENERIC_ERROR = 0xFFF3,SDP_DB_FULL = 0xFFF4,SDP_CANCEL = 0xFFF8,
} tSDP_STATUS;
using tSDP_RESULT = tSDP_STATUS;

回调与状态码的协同工作

SDP 模块的典型流程中，回调与状态码的交互如下：

①上层应用通过 sdp_start_discovery() 发起服务发现，注册回调函数（如 tSDP_DISC_CMPL_CB2）并传入 user_data（如请求 ID）。

②SDP 模块与对端设备交互，执行发现操作（搜索服务记录、获取属性）。

③若发现完成（成功或失败），SDP 模块调用注册的回调函数，传递：

• 对端设备地址（bd_addr）；

• 最终状态（result，如 SDP_SUCCESS 或 SDP_CONN_FAILED）；

• 用户自定义数据（user_data，如请求 ID）。

④上层应用根据 result 状态码处理结果（如显示服务列表或提示连接失败）。

tSDP_CONT_INFO

packages/modules/Bluetooth/system/stack/sdp/sdpint.h
/* Continuation information for the SDP server response */
typedef struct {uint16_t next_attr_index;    /* attr index for next continuation response */uint16_t next_attr_start_id; /* attr id to start with for the attr index innext cont. response */const tSDP_RECORD* prev_sdp_rec; /* last sdp record that was completely sentin the response */bool last_attr_seq_desc_sent; /* whether attr seq length has been sentpreviously */uint16_t attr_offset; /* offset within the attr to keep trak of partialattributes in the responses */
} tSDP_CONT_INFO;

SDP 协议中，当服务记录（Service Record）或属性列表（Attribute List）的大小超过单次传输的最大 PDU（协议数据单元）长度（由 MTU 决定）时，服务器会将响应分段传输。tSDP_CONT_INFO 用于存储分段传输的上下文信息（如当前处理的属性位置、已发送的记录标识），确保：

• 接收方能正确拼接多段响应，避免数据丢失或乱序；

• 服务器能准确续传剩余数据，减少重复传输；

• 协议实现兼容不同设备的 MTU 限制（如经典蓝牙与低功耗蓝牙的 MTU 差异）。

tSDP_DB

packages/modules/Bluetooth/system/stack/sdp/sdpint.h
/* Define the SDP database */
typedef struct {uint32_t// 设备标识主记录句柄di_primary_handle; /* Device ID Primary record or NULL if nonexistent */uint16_t num_records;tSDP_RECORD record[SDP_MAX_RECORDS]; // 存储本地设备发布的所有服务记录
} tSDP_DB;

在蓝牙通信中，支持 SDP 协议的设备通常扮演两种角色：

• SDP 客户端：主动查询对端设备的服务（如手机搜索耳机的音频服务）；

• SDP 服务器：被动响应查询，提供本地服务记录（如耳机发布自身支持的音频服务）。

struct tSDP_DB 即为 SDP 服务器的 “服务仓库”，存储本地设备所有可被发现的服务记录，是设备对外提供服务发现能力的基础。

Device ID 记录：是 SDP 中一类特殊的服务记录，用于描述设备的基本信息（如设备类型、制造商、型号），遵循蓝牙 SIG 定义的 Device ID 配置文件（Device ID Profile）。例如，耳机的 Device ID 记录可能包含制造商 ID（如 0x004C 对应 Apple）和产品型号。

tSDP_RECORD

packages/modules/Bluetooth/system/stack/sdp/sdpint.h
// 表示 SDP 服务记录中的单个属性（Attribute），用于描述服务的具体特征（如服务名称、支持的协议、端口号等）。SDP 协议通过属性实现对服务的精细化描述，而 tSDP_ATTRIBUTE 是这一描述的最小存储单元
/* Define the attribute element of the SDP database record */
typedef struct {uint32_t len;       /* Number of bytes in the entry */uint8_t* value_ptr; /* Points to attr_pad */uint16_t id;uint8_t type; // 属性值的数据类型（由 SDP 规范定义）
} tSDP_ATTRIBUTE;// 表示一条完整的服务记录（Service Record），是 SDP 服务发现的核心实体。每条记录对应一个具体的服务（如音频传输服务、文件传输服务），由唯一的句柄标识，并包含多个属性（tSDP_ATTRIBUTE）
/* An SDP record consists of a handle, and 1 or more attributes */
typedef struct {uint32_t record_handle; // 服务记录句柄（由 SDP 服务器分配的唯一标识符），用于快速定位记录uint32_t free_pad_ptr; // attr_pad 数组中当前空闲位置的偏移量（字节）。用于内联存储属性值时的动态分配（例如，第一个属性使用 attr_pad[0~31]，则 free_pad_ptr 设为 32）uint16_t num_attributes; // 当前记录包含的属性数量tSDP_ATTRIBUTE attribute[SDP_MAX_REC_ATTR];uint8_t attr_pad[SDP_MAX_PAD_LEN]; // 内联存储属性值的缓冲区（预分配的连续内存）。仅用于存储长度 ≤ SDP_MAX_PAD_LEN 的属性值
} tSDP_RECORD;

数据库的典型操作

• 添加服务记录：设备启动时，将预定义的服务（如音频服务、HID 服务）封装为 tSDP_RECORD，并添加到 record 数组，num_records 递增。

• 响应查询请求：当其他设备发起 SDP 查询（如搜索音频服务），SDP 服务器遍历 record 数组，匹配服务 UUID（通过 tSDP_ATTRIBUTE 的 id=0x0001 属性），返回符合条件的记录及其属性。

• 更新服务记录：若服务属性变化（如修改服务名称），找到对应的 tSDP_RECORD，更新其 attribute 数组中的相应 tSDP_ATTRIBUTE（可能需要调整 free_pad_ptr 或重新分配 value_ptr）。

三级结构的协同关系:

tSDP_ATTRIBUTE → tSDP_RECORD → tSDP_DB 构成了 SDP 服务信息的三级存储体系：

1. 属性层（tSDP_ATTRIBUTE）：最小单元，存储服务的具体特征（如名称、协议）。

2. 记录层（tSDP_RECORD）：容器，将多个属性封装为一条完整的服务记录（如音频服务）。

3. 数据库层（tSDP_DB）：仓库，管理所有服务记录，支持设备对外发布服务。

服务记录的构建示例

假设构建一个 “音频传输服务” 的 tSDP_RECORD：

tSDP_RECORD audio_record = {.record_handle = 0x00000001,  // 记录句柄.num_attributes = 3,          // 包含 3 个属性.attribute = {[0] = {  // 服务类 UUID（属性 ID 0x0001）.id = 0x0001,.type = 0x0A,         // UUID 类型（128 位）.len = 16,            // 128 位 UUID 占 16 字节.value_ptr = &audio_record.attr_pad[0]  // 内联存储到 attr_pad},[1] = {  // 服务名称（属性 ID 0x0100）.id = 0x0100,.type = 0x05,         // 字符串类型.len = 12,            // "Headphones" 占 12 字节.value_ptr = &audio_record.attr_pad[16] // 内联存储到 attr_pad},[2] = {  // 协议描述符列表（属性 ID 0x0004）.id = 0x0004,.type = 0x35,         // 序列类型（包含多个协议描述符）.len = 8,             // 序列长度 8 字节.value_ptr = &audio_record.attr_pad[28] // 内联存储到 attr_pad}},.free_pad_ptr = 36  // attr_pad 已使用 36 字节（16+12+8）
};
// 内联存储的属性值直接写入 attr_pad
memcpy(audio_record.attr_pad, audio_service_uuid, 16);       // 音频服务 UUID
memcpy(audio_record.attr_pad + 16, "Headphones", 12);        // 服务名称
memcpy(audio_record.attr_pad + 28, protocol_descriptor, 8);  // 协议描述符列表

tL2CAP_APPL_INFO

packages/modules/Bluetooth/system/stack/include/l2c_api.h
/* Connection indication callback prototype. Parameters are*              BD Address of remote*              Local CID assigned to the connection*              PSM that the remote wants to connect to*              Identifier that the remote sent*/
typedef void(tL2CA_CONNECT_IND_CB)(const RawAddress&, uint16_t, uint16_t,uint8_t);/* Connection confirmation callback prototype. Parameters are*              Local CID*              Result - 0 = connected*              If there is an error, tL2CA_ERROR_CB is invoked*/
typedef void(tL2CA_CONNECT_CFM_CB)(uint16_t, uint16_t);/* Configuration indication callback prototype. Parameters are*              Local CID assigned to the connection*              Pointer to configuration info*/
typedef void(tL2CA_CONFIG_IND_CB)(uint16_t, tL2CAP_CFG_INFO*);/* Configuration confirm callback prototype. Parameters are*              Local CID assigned to the connection*              Initiator (1 for local, 0 for remote)*              Initial config from remote* If there is an error, tL2CA_ERROR_CB is invoked*/
typedef void(tL2CA_CONFIG_CFM_CB)(uint16_t, uint16_t, tL2CAP_CFG_INFO*);/* Disconnect indication callback prototype. Parameters are*              Local CID*              Boolean whether upper layer should ack this*/
typedef void(tL2CA_DISCONNECT_IND_CB)(uint16_t, bool);/* Disconnect confirm callback prototype. Parameters are*              Local CID*              Result*/
typedef void(tL2CA_DISCONNECT_CFM_CB)(uint16_t, uint16_t);/* Disconnect confirm callback prototype. Parameters are*              Local CID*              Result*/
typedef void(tL2CA_DATA_IND_CB)(uint16_t, BT_HDR*);/* Congestion status callback protype. This callback is optional. If* an application tries to send data when the transmit queue is full,* the data will anyways be dropped. The parameter is:*              Local CID*              true if congested, false if uncongested*/
typedef void(tL2CA_CONGESTION_STATUS_CB)(uint16_t, bool);/* Transmit complete callback protype. This callback is optional. If* set, L2CAP will call it when packets are sent or flushed. If the* count is 0xFFFF, it means all packets are sent for that CID (eRTM* mode only). The parameters are:*              Local CID*              Number of SDUs sent or dropped*/
typedef void(tL2CA_TX_COMPLETE_CB)(uint16_t, uint16_t);/** Notify the user when the remote send error result on ConnectRsp or ConfigRsp* The parameters are:*              Local CID*              Error type (L2CAP_CONN_OTHER_ERROR for ConnectRsp,*                          L2CAP_CFG_FAILED_NO_REASON for ConfigRsp)*/
typedef void(tL2CA_ERROR_CB)(uint16_t, uint16_t);/* Create credit based connection request callback prototype. Parameters are*              BD Address of remote*              Vector of allocated local cids to accept*              PSM*              Peer MTU*              Identifier that the remote sent*/
typedef void(tL2CA_CREDIT_BASED_CONNECT_IND_CB)(const RawAddress& bdaddr,std::vector<uint16_t>& lcids,uint16_t psm, uint16_t peer_mtu,uint8_t identifier);/* Define the structure that applications use to register with* L2CAP. This structure includes callback functions. All functions* MUST be provided, with the exception of the "connect pending"* callback and "congestion status" callback.*/
typedef struct {tL2CA_CONNECT_IND_CB* pL2CA_ConnectInd_Cb; // 连接指示回调（处理远程连接请求）tL2CA_CONNECT_CFM_CB* pL2CA_ConnectCfm_Cb; // 连接确认回调（处理本地连接结果）tL2CA_CONFIG_IND_CB* pL2CA_ConfigInd_Cb; // 配置指示回调（处理远程配置请求）tL2CA_CONFIG_CFM_CB* pL2CA_ConfigCfm_Cb; // 配置确认回调（处理本地配置结果）tL2CA_DISCONNECT_IND_CB* pL2CA_DisconnectInd_Cb; // 断开指示回调（处理远程断开请求）tL2CA_DISCONNECT_CFM_CB* pL2CA_DisconnectCfm_Cb; // 断开确认回调（处理本地断开结果）tL2CA_DATA_IND_CB* pL2CA_DataInd_Cb; // 数据指示回调（处理接收数据）tL2CA_CONGESTION_STATUS_CB* pL2CA_CongestionStatus_Cb; // 拥塞状态回调（监控发送队列状态）tL2CA_TX_COMPLETE_CB* pL2CA_TxComplete_Cb; // 传输完成回调（监控发送结果）tL2CA_ERROR_CB* pL2CA_Error_Cb; // 错误通知回调（处理连接 / 配置错误）tL2CA_CREDIT_BASED_CONNECT_IND_CB* pL2CA_CreditBasedConnectInd_Cb; // 信用基连接指示回调（LE COC 场景）tL2CA_CREDIT_BASED_CONNECT_CFM_CB* pL2CA_CreditBasedConnectCfm_Cb; // 信用基连接确认回调（LE COC 场景）tL2CA_CREDIT_BASED_RECONFIG_COMPLETED_CB*pL2CA_CreditBasedReconfigCompleted_Cb; // 信用基重配置完成回调（LE COC 场景）tL2CA_CREDIT_BASED_COLLISION_IND_CB* pL2CA_CreditBasedCollisionInd_Cb; // 信用基冲突指示回调（LE COC 场景）
} tL2CAP_APPL_INFO;

L2CAP 的核心功能包括连接管理、配置协商、数据传输、断开处理等，每个功能对应一组回调函数，用于通知上层应用关键事件。上层应用通过注册这些回调，深度参与 L2CAP 链路的全生命周期管理（连接、配置、传输、断开）。

典型交互流程示例

以手机与耳机建立 L2CAP 音频链路为例，回调的触发顺序如下：

①连接建立

• 手机应用发起连接请求（指定 PSM 为音频服务）。

• 耳机 L2CAP 层收到请求，触发 pL2CA_ConnectInd_Cb（连接指示回调），耳机应用检查 PSM 后接受。

• 手机 L2CAP 层完成连接，触发 pL2CA_ConnectCfm_Cb（连接确认回调），手机应用确认连接成功。

②配置协商

• 手机 L2CAP 层发起 MTU 协商（如请求 MTU=512），触发 pL2CA_ConfigInd_Cb（配置指示回调）。

• 耳机应用响应配置（支持 MTU=512），触发 pL2CA_ConfigCfm_Cb（配置确认回调），双方确认 MTU。

③数据传输

• 耳机发送音频数据，手机 L2CAP 层触发 pL2CA_DataInd_Cb（数据指示回调），手机应用提取音频数据播放。

• 若手机发送队列满，触发 pL2CA_CongestionStatus_Cb（拥塞状态回调），手机应用暂停发送以避免丢包。

④断开连接

• 手机应用发起断开请求，耳机 L2CAP 层触发 pL2CA_DisconnectInd_Cb（断开指示回调），耳机应用释放资源。

• 手机 L2CAP 层完成断开，触发 pL2CA_DisconnectCfm_Cb（断开确认回调），手机应用确认链路关闭。

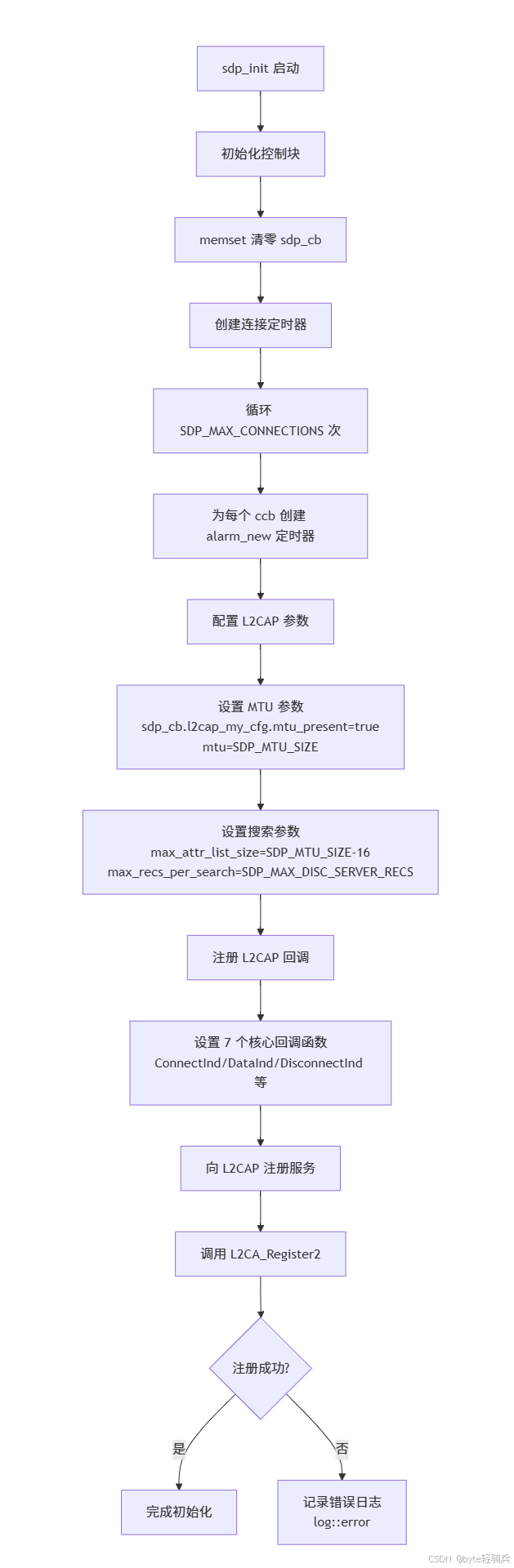

四、SDP 初始化流程图

五、SDP 服务发现时序图

六、总结

SDP 模块的初始化（sdp_init）是蓝牙服务发现功能的基础，通过控制块初始化、定时器创建、L2CAP 参数配置及回调注册，为 SDP 模块的运行奠定环境基础。核心数据结构（如tSDP_CB、tL2CAP_CFG_INFO）通过分层设计（全局控制 - 连接管理 - 协议交互），实现了状态管理、连接控制与协议协同的高效整合。理解这些初始化细节与数据结构的协作逻辑，是掌握蓝牙服务发现底层机制、解决实际开发中连接异常（如超时、数据乱序）及性能优化（如 MTU 调优）问题的关键。

---
