【STM32开发板】接口部分

一、USB接口

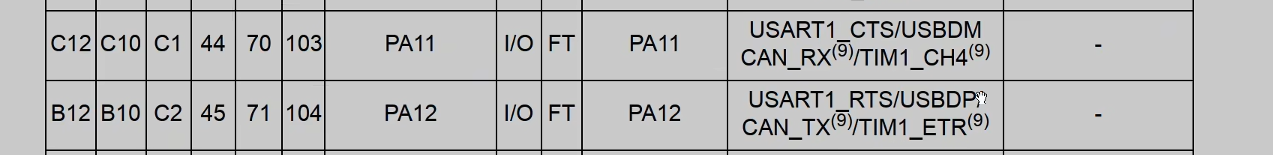

可以看到USBP和USBN与PA12,PA11引脚相接,根据协议，需要添加上拉电阻

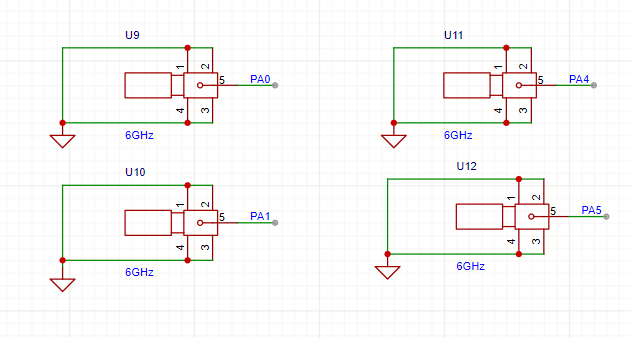

二、ADC和DAC

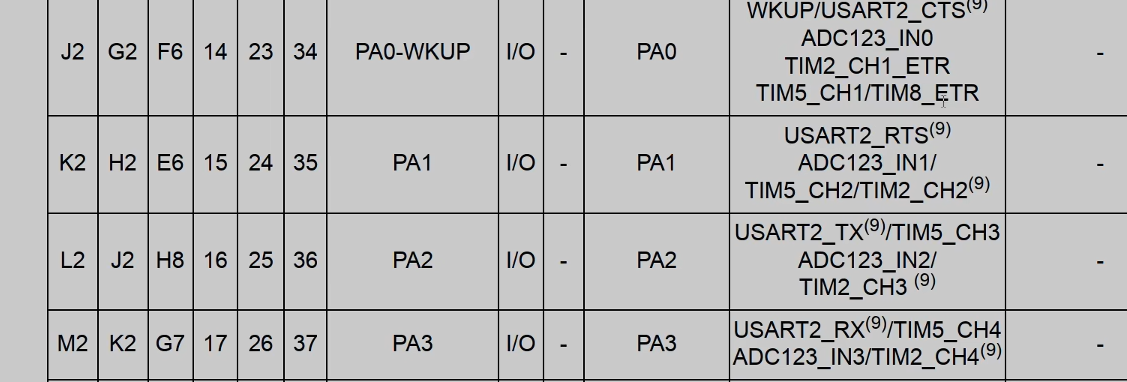

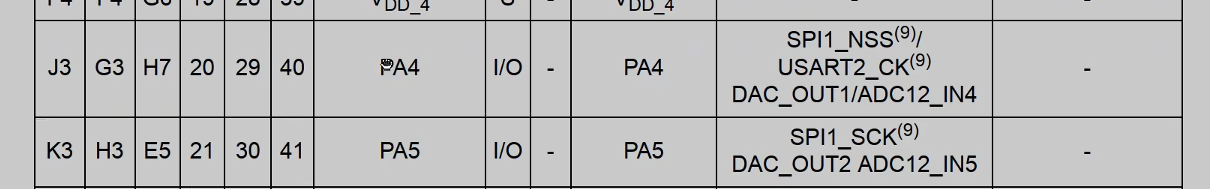

根据原理图找到可以作为ADC和DAC的引脚

ADC和DAC属于模拟部分的，所以要接模拟地

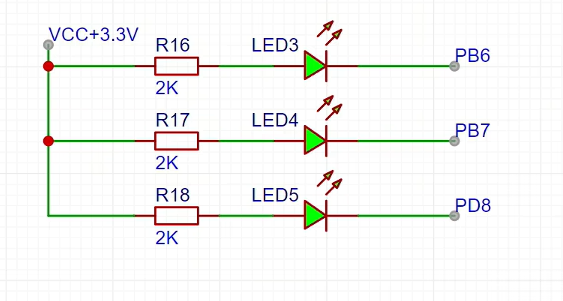

三、指示灯电路

找几个通用的引脚，因为单片机的灌电流比拉电流大，所以 通常将引脚接led的负极，这样进入单片机的就是一个灌电流，对led的驱动能力就会强一些。

四、按键电路

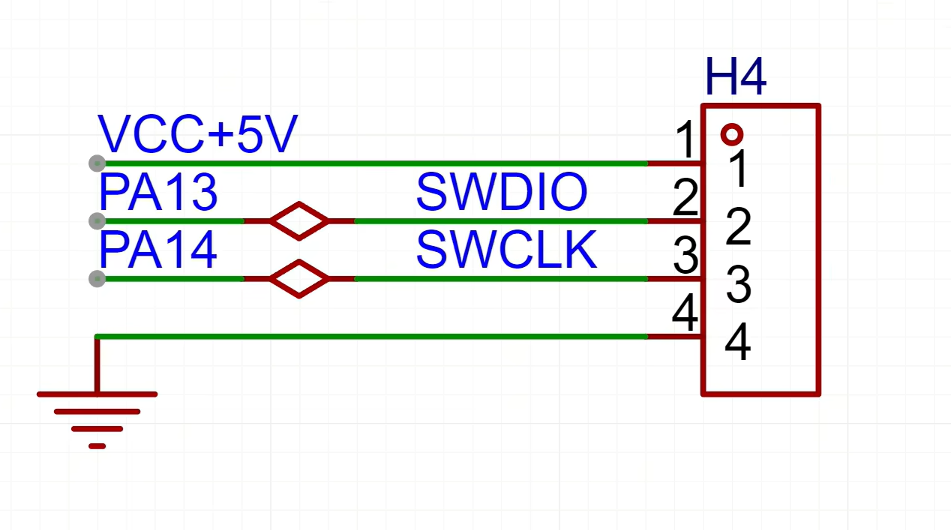

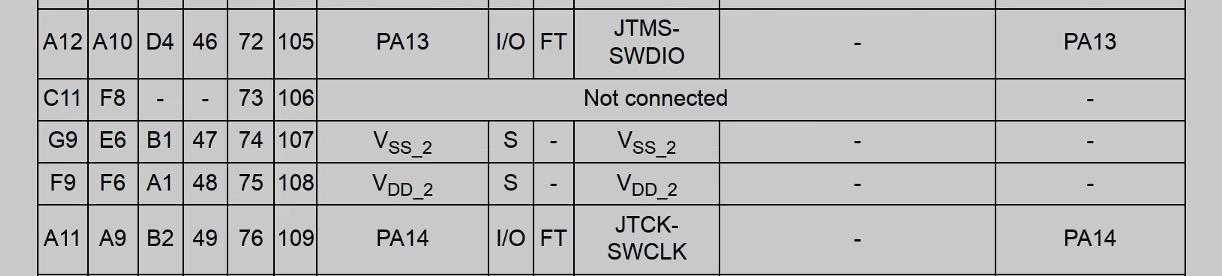

五、SWD接口

对应的引脚是PA13和PA14

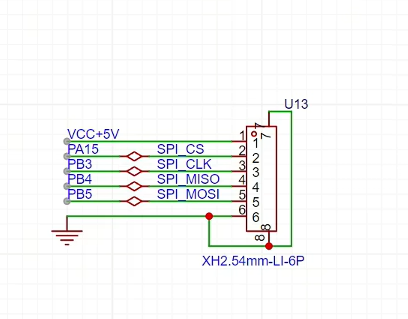

 六、spi,iic引脚

软件spi(无需对应硬件的spi引脚)

软件iic

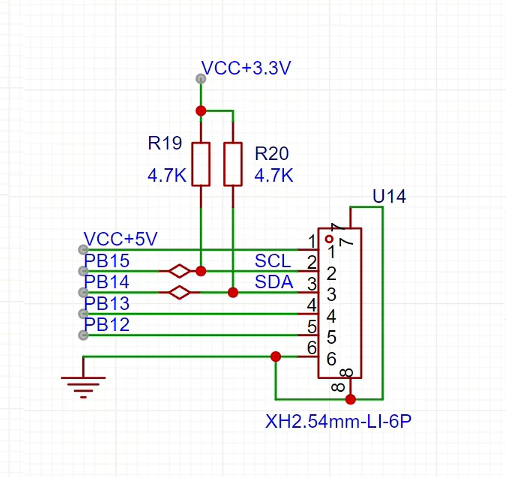

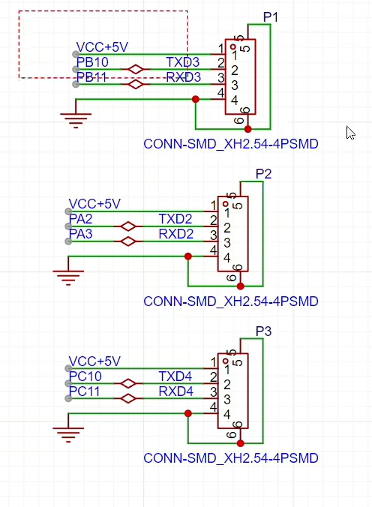

七、串口模块

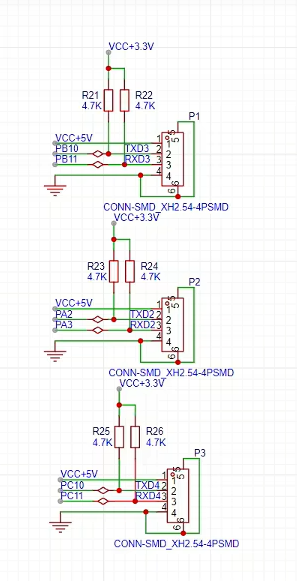

通常串口引脚也可以用做iic引脚，所以可以给他加上上拉电阻，如果不用可以不焊

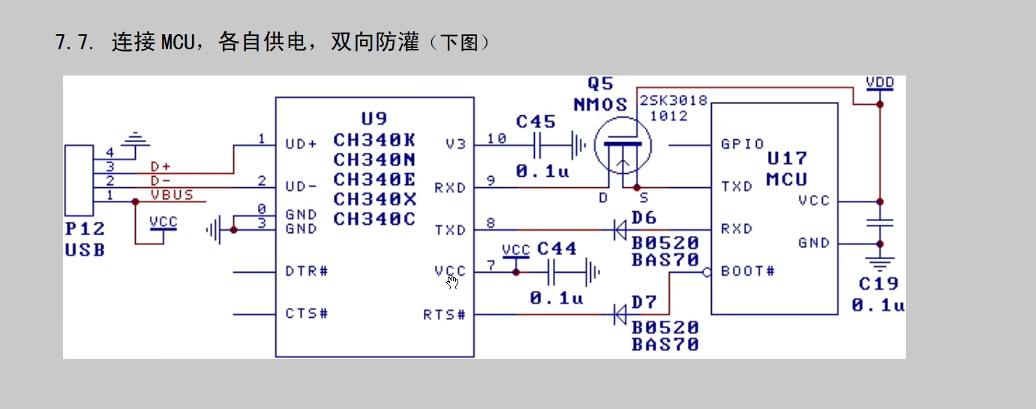

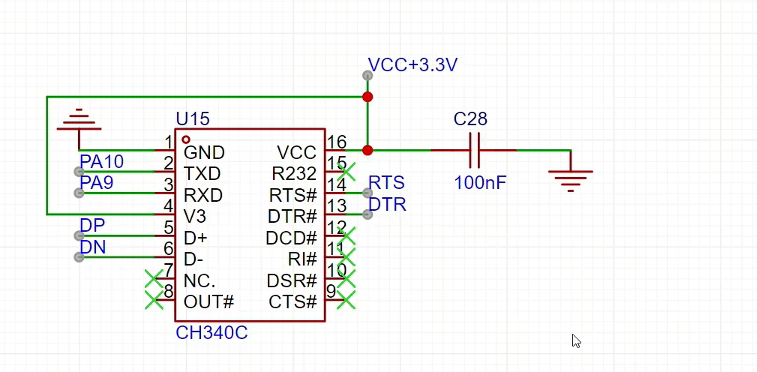

 八、串口转USB通信

通过ch340芯片实现

• PA9 PA10与电脑进行通信串口
• D+D-type-接口的DP和DN
• RTS和DTR是下载程序引脚

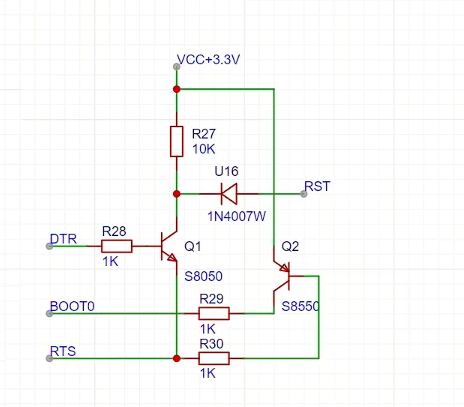

程序下载电路

电路工作原理

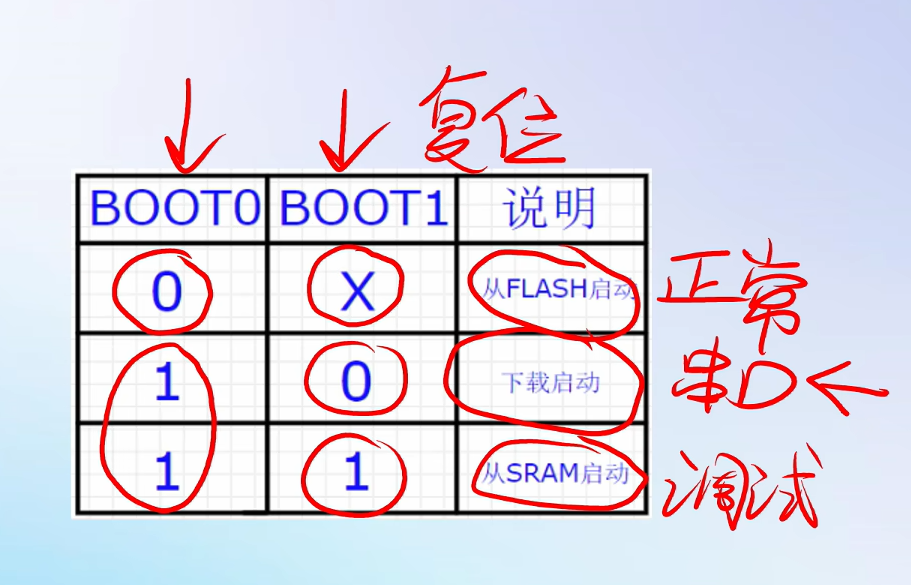

与单片机启动模式有关，当boot0为低电平时，正常启动，当boot0为1，boot1为0时，通过烧录程序启动，当boot0和boot1为1时，通常是调试用

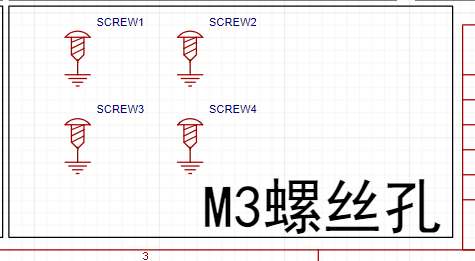

 九、添加支柱

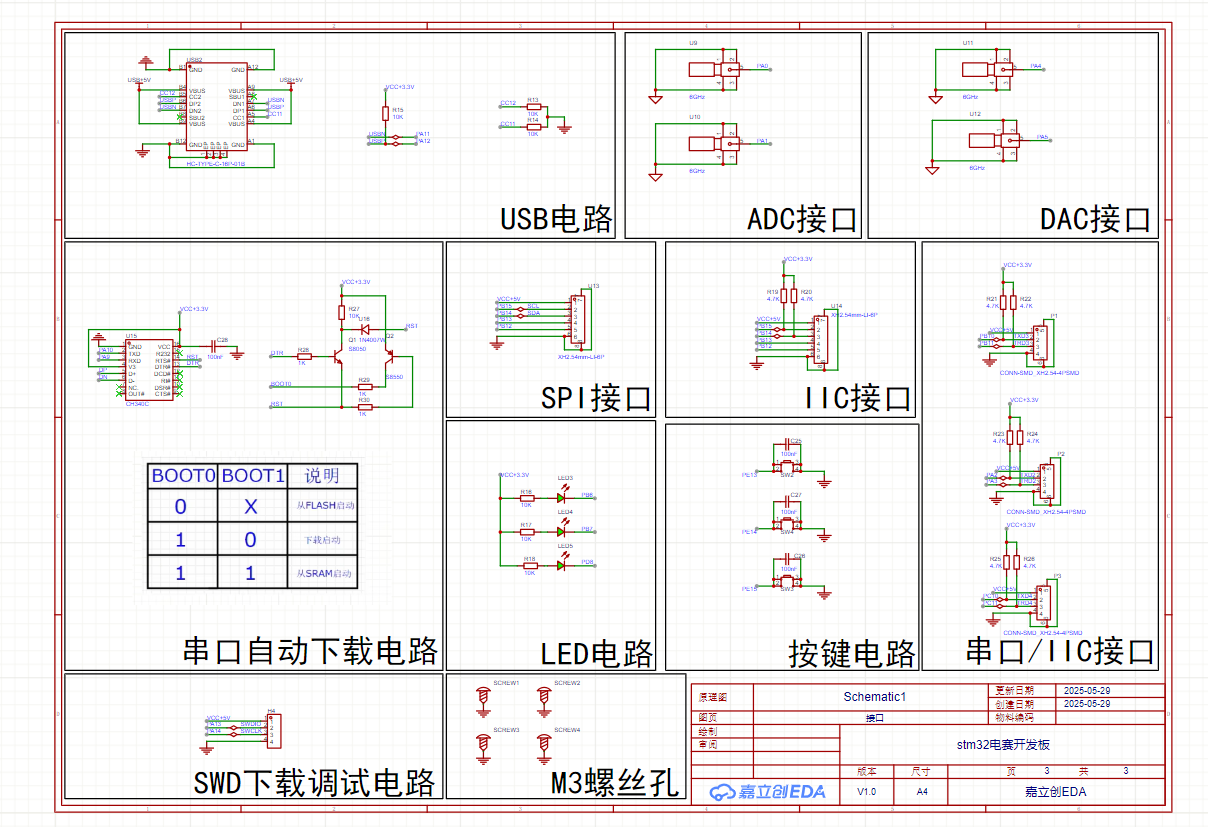

十、整体布局



十一、检测DRC
