TDengine 集群运行监控
简介
为了确保集群稳定运行，TDengine 集成了多种监控指标收集机制，并通过 taosKeeper 进行汇总。taosKeeper 负责接收这些数据，并将其写入一个独立的 TDengine 实例中，该实例可以与被监控的 TDengine 集群保持独立。TDengine 中的两个核心组件 taosd（数据库引擎）和 taosX（数据接入平台）都通过相同的监控架构来实现对其运行时的监控，但各自的监控指标设计有所不同。
至于如何获取和使用这些监控数据，用户可以使用第三方的监测工具比如 Zabbix 来获取这些保存的系统监测数据，进而将 TDengine 的运行状况无缝集成到现有的 IT 监控系统中。也可以使用 TDengine 提供的 TDinsight 插件，使用该插件用户可以通过 Grafana 平台直观地展示和管理这些监控信息，如下图所示。这为用户提供了灵活的监控选项，以满足不同场景下的运维需求。
配置 taosKeeper
因为 TDengine 的监控数据都通过 taosKeeper 上报并存储，所以本节先介绍 taosKeeper 的配置。
taosKeeper 的配置文件默认位于 /etc/taos/taoskeeper.toml。详细配置见 参考手册。其中最为关键的一个配置项是 database，它决定了收集到的监控数据存储在目标系统的哪个数据库中。
监控 taosd
基于 TDinsight 监控 taosd
为了简化用户在 TDengine 监控方面的配置工作，TDengine 提供了一个名为 TDinsight 的 Grafana 插件。该插件与 taosKeeper 协同工作，能够实时监控 TDengine 的各项性能指标。
通过集成 Grafana 和 TDengine 数据源插件，TDinsight 能够读取 taosKeeper 收集的监控数据。这使得用户可以在 Grafana 平台上直观地查看 TDengine 集群的状态、节点信息、读写请求以及资源使用情况等关键指标，实现数据的可视化展示。
以下是 TDinsight 的详细使用说明，以帮助你充分利用这一强大工具。
前置条件
若要顺利使用 TDinsight，应满足如下条件。
- TDengine 已安装并正常运行。
- taosAdapter 已经安装并正常运行。
- taosKeeper 已经安装并正常运行。
- Grafana 已安装并正常运行，以下介绍以 Grafna 11.0.0 为例。
同时记录以下信息。
- taosAdapter 的 RESTful 接口地址，如
http://www.example.com:6041。 - TDengine 集群的认证信息，包括用户名及密码。
导入仪表盘
TDengine 数据源插件已提交至 Grafana 官网，如何安装 TDengine 数据源插件和配置数据源请参考 安装 Grafana Plugin 并配置数据源。完成插件的安装和数据源的创建后，可以进行 TDinsight 仪表盘的导入。
在 Grafana 的“Home” -> “Dashboards”页面，点击位于右上角的“New” -> “import”按钮，即可进入 Dashboard 的导入页面，它支持以下两种导入方式。
- Dashboard ID：18180。
- Dashboard URL：https://grafana.com/grafana/dashboards/18180-tdinsight-for-3-x/

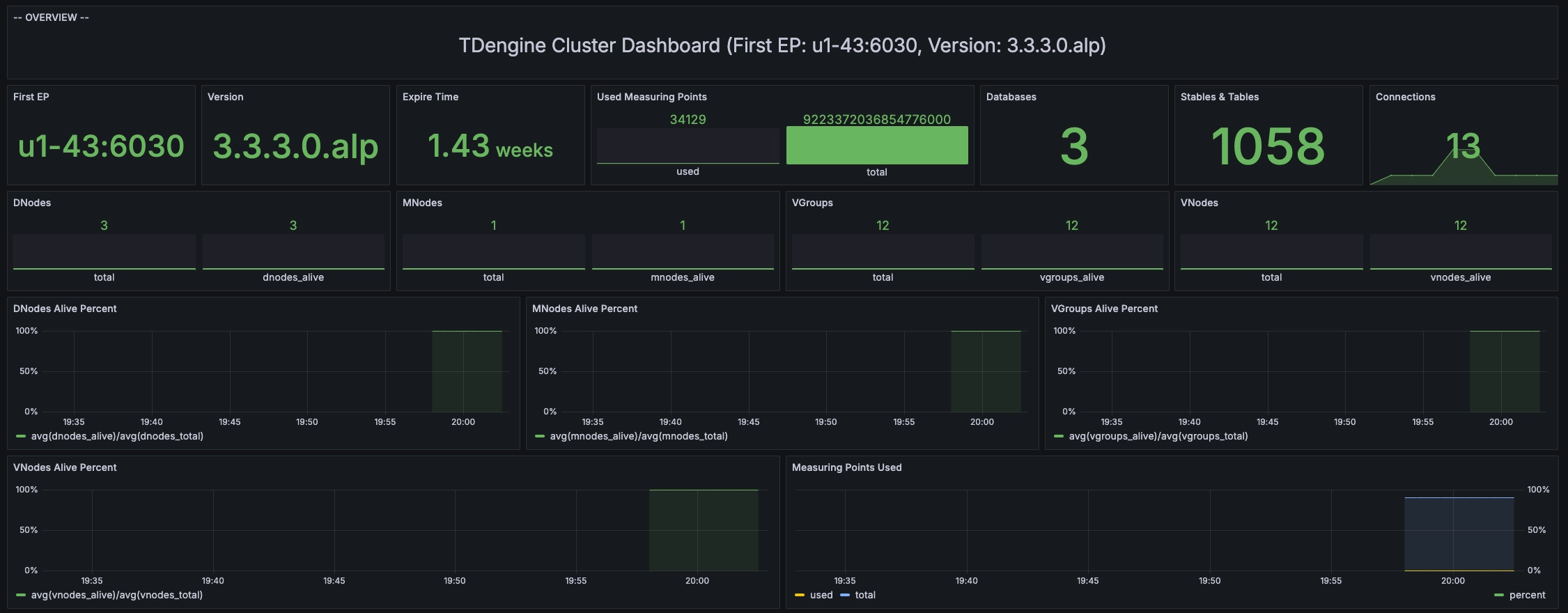

填写以上 Dashboard ID 或 Dashboard URL 以后，点击“Load”按钮，按照向导操作，即可完成导入。导入成功后，Dashboards 列表页面会出现“TDinsight for 3.x”仪表盘，点击进入后，就可以看到 TDinsight 中已创建的各个指标的面板，如下图所示：
注意 在 TDinsight 界面左上角的“Log from”下拉列表中可以选择 log 数据库。
TDengine V3 监控数据
TDinsight dashboard 数据来源于 log 库（存放监控数据的默认数据库，可以在 taoskeeper 配置文件中修改）。“TDinsight for 3.x”仪表盘查询了 taosd 和 TaosAdapter 的监控指标。
- taosd 的监控指标请参考 taosd 监控指标
- taosAdapter 的监控指标请参考 taosAdapter 监控指标
监控 taosX
taosX 是 TDengine 中提供零代码数据接入能力的核心组件，对它的监控也十分重要。taosX 监控与 TDengine 监控类似，都是通过 taosKeeper 将服务搜集的 metrics 写入指定数据库，然后借助 Grafana 面板做可视化和报警。这个功能可监控的对象包括：
- taosX 进程
- 所有运行中的 taosx-agent 进程
- 运行在 taosX 端或 taosx-agent 端的各个连接器子进程
- 运行中的各类数据写入任务
前置条件
- taosd，taosAdapter 和 taosKeeper 都已经部署完成并启动成功。
- taosX 服务监控配置正确，如何配置可以参考下文“配置 taosX 监控”，服务启动成功。
注意：TDengine 企业版本 3.2.3.0 或以上版本包含的 taosX 才包含此功能。如果单独安装 taosX，需要 taosX 1.5.0 或以上版本。 - 部署 Grafana，安装 TDengine Datasource 插件，配置好数据源。可以参考：安装 Grafana Plugin 并配置数据源。
注意：需要安装 Grafana 插件 TDengie Datasource v3.5.0 或以上版本。
配置 taosX 监控
toasX 的配置文件 (默认 /etc/taos/taosx.toml) 中与 monitor 相关的配置如下：
[monitor]
# FQDN of taosKeeper service, no default value
# fqdn = "localhost"
# port of taosKeeper service, default 6043
# port = 6043
# how often to send metrics to taosKeeper, default every 10 seconds. Only value from 1 to 10 is valid.
# interval = 10
每个配置也有对应的命令行选项和环境变量。通过以下表格说明：
| 配置文件配置项 | 命令行选项 | 环境变量 | 含义 | 取值范围 | 默认值 |
|---|---|---|---|---|---|
| fqdn | –monitor-fqdn | MONITOR_FQDN | taosKeeper 服务的 FQDN | 无默认值，配置 fqdn 就等于开启了监控功能 | |
| port | –monitor-port | MONITOR_PORT | taosKeeper 服务的端口 | 6043 | |
| interval | –monitor-interval | MONITTOR_INTERVAL | taosX 发送 metrics 数据到 taosKeeper 的时间间隔，单位秒 | 1-10 | 10 |
基于 TDinsight 监控 tasoX
“TDinsight for taosX”是专门为 taosX 监控创建的 Grafana 面板。使用前需要先导入这个面板。
进入面板
-
在 Grafana 界面菜单中点击“Data sources”，然后选择已经配置好的 TDengine 数据源。
-

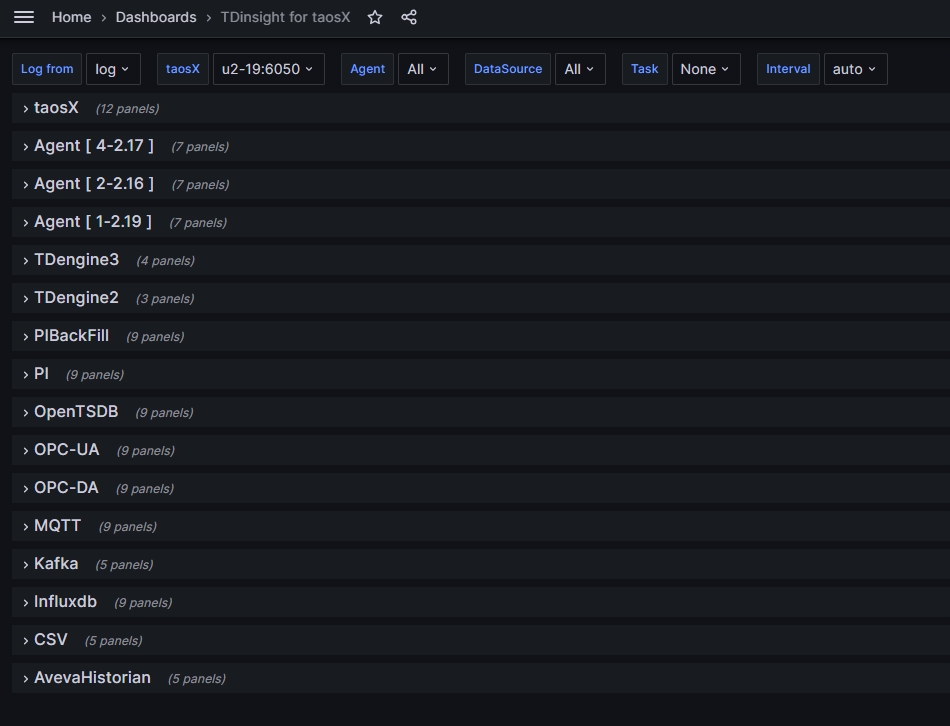

在数据源配置界面选择“Dashboard”Tab, 然后导入“TDinsight for taosX”面板（第一次使用需要先导入）。下面是一个示例图：
该面板每一行代表一个或一类监控对象。最上面是 taosX 监控行，然后是 Agent 监控行，最后是各类数据写入任务的监控。
:::note- 如果打开这个面板后看不到任何数据，你很可能需要点击左上角的数据库列表（即“Log from”下拉菜单），切换到监控数据所在的数据库。
- 数据库包含多少个 Agent 的数据就会自动创建多少个 Agent 行。(如上图)
:::
监控示例
-

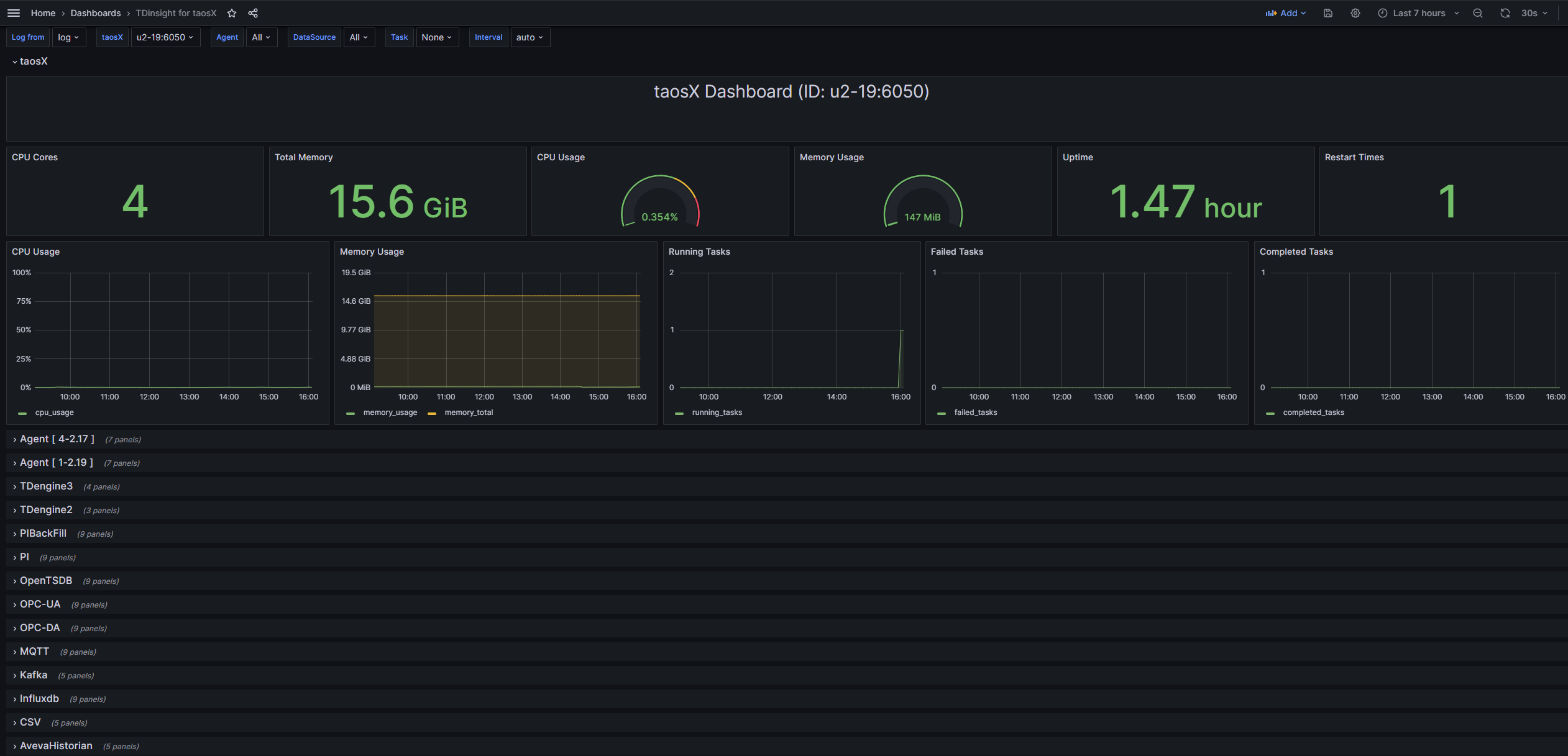

taosX 监控示例图
-

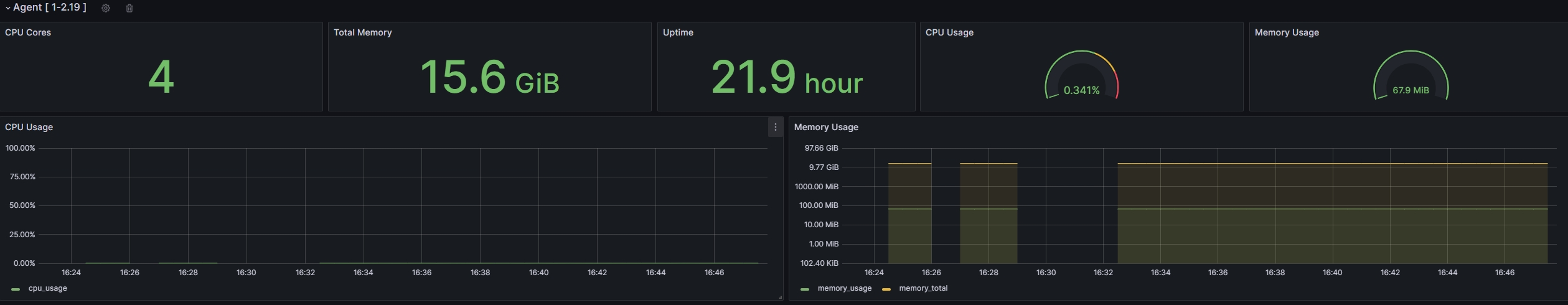

Agent 监控示例图
-

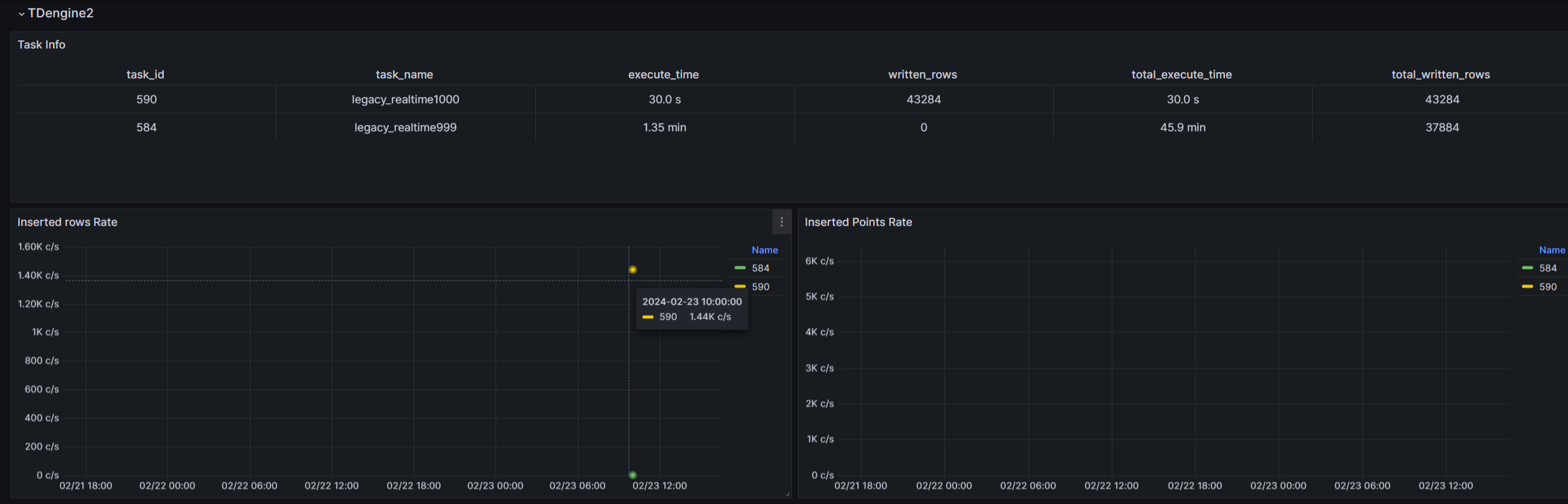

TDengine2 数据源监控示例图
:::info
监控面板只展示了数据写入任务的部分监控指标，在 Explorer 页面上有更全面的监控指标，且有每个指标的具体说明。:::
-

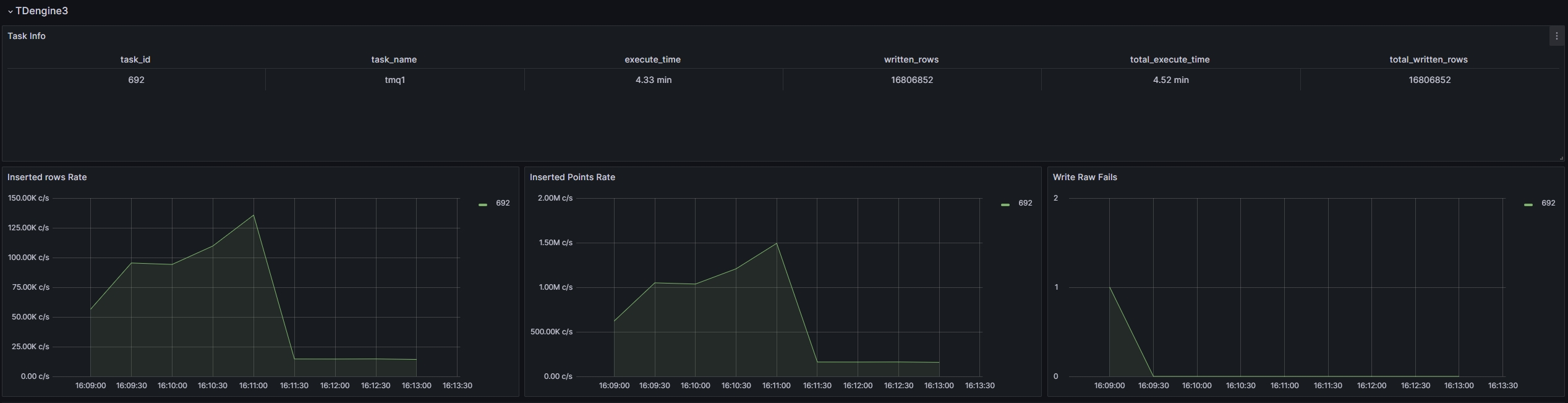

TDengine3 数据源监控示例图
-

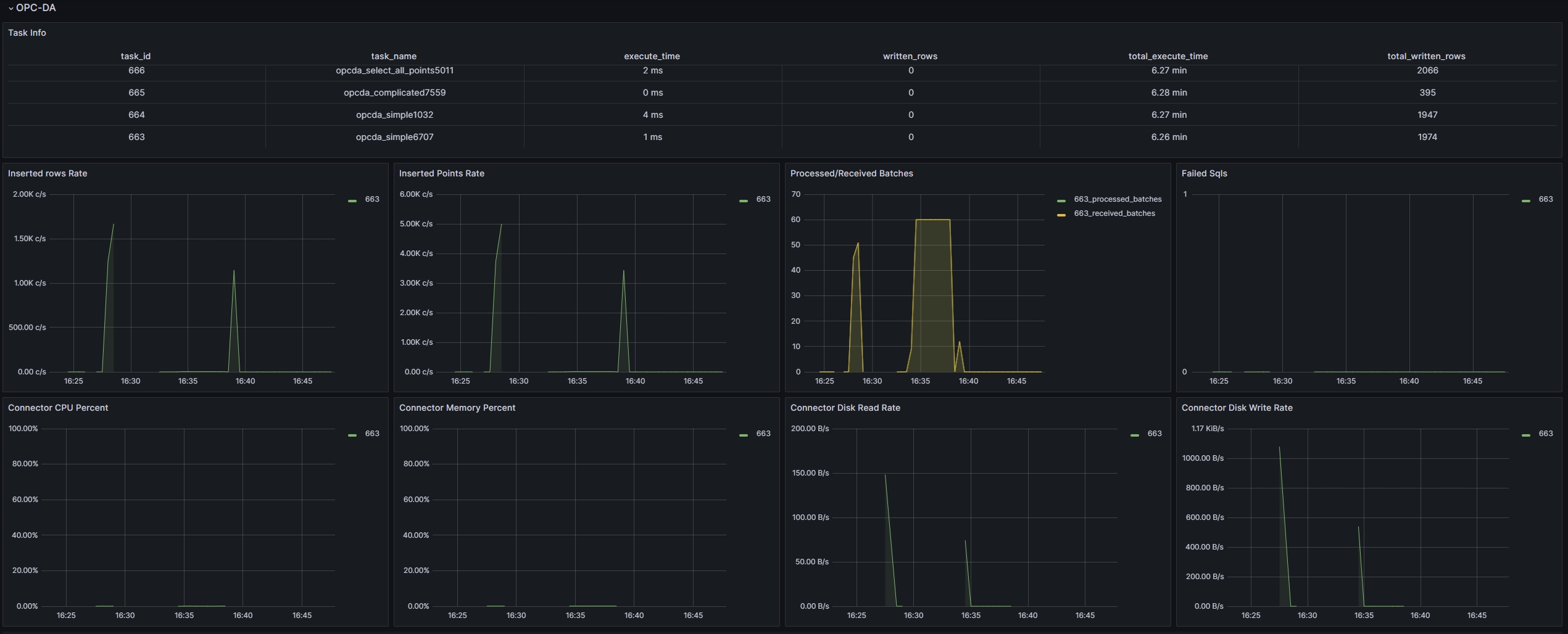

其它数据源监控示例图
限制
只有在以 server 模式运行 taosX 时，与监控相关的配置才生效。
explorer 集成监控面板
explorer 支持集成已有的 grafana dashboard。
配置 grafana
编辑 grafana.ini, 修改以下配置项。配置 root_url, 可能对现有的 grafana 使用习惯有所影响，为了集成到 explorer 是需要如此配置的，方便通过 explorer 做服务代理。
[server]
# If you use reverse proxy and sub path specify full url (with sub path)
root_url = http://ip:3000/grafana
# Serve Grafana from subpath specified in `root_url` setting. By default it is set to `false` for compatibility reasons.
serve_from_sub_path = true[security]
# set to true if you want to allow browsers to render Grafana in a <frame>, <iframe>, <embed> or <object>. default is false.
allow_embedding = true
配置 Explorer
修改 explorer.toml, 其中 dashboard 配置的 url 中的 ip, 应该配置为可以通过 explorer 服务器能够访问到的 grafana 服务的内网地址。
[grafana]
# The token of the Grafana server, which is used to access the Grafana server.
token = ""# The URL of the Grafana dashboard, which is used to display the monitoring data of the TDengine cluster.
# You can configure multiple Grafana dashboards.
[grafana.dashboards]
TDengine3 = "http://ip:3000/d/000000001/tdengine3?theme=light&kiosk=tv"
taosX = "http://ip:3000/d/000000002/taosx?theme=light&kiosk=tv"

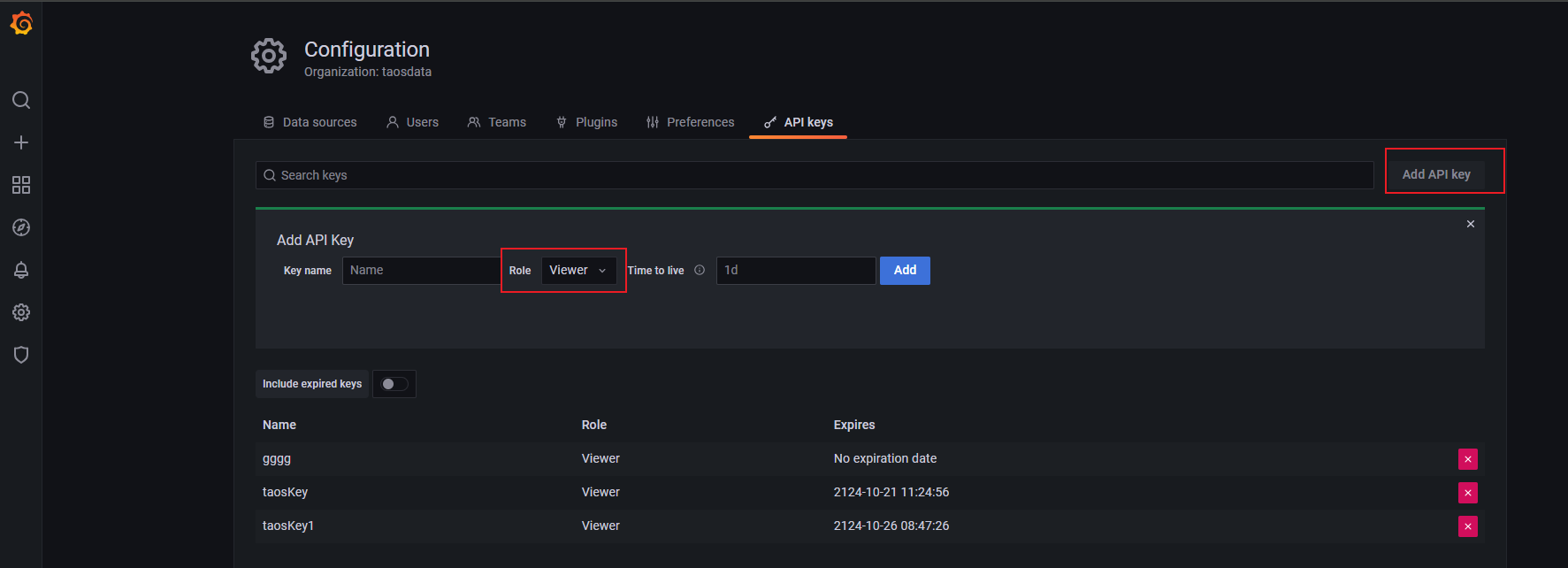

如下图 (grafana V-8.5.27)，获取 api key, 请注意添加只读权限的 apikey, 否则有安全风险。
如下图 (grafana V-8.5.27)，获取 dashboard url, 获取的 url 请额外加上参数：theme=light&kiosk=tv.
