HCIP：MPLS静态LSP的配置及抓包
目录
一、MPLS的简单的一些知识点
1.MPLS的概述：
2.MPLS工作原理：
3.MPLS的核心组件：
4. MPLS标签
5.MPLS标签的处理
6.MPLS转发的概述：
7.MPLS的静态LSP建立方式
二、MPLS的静态LSP的实验配置
1.配置接口的地址和配置OSPF
2.配置静态LSP
三、MPLS总结
一、MPLS的简单的一些知识点
1.MPLS的概述：
mpls是一种高效的网络数据包传输技术，通过标签转发替代传统IP路由的逐跳查找，优化数据传输效率与控制能力。用于优化网络流量转发，工作在OSI模型的第二层（数据链路层）和第三层（网络层）之间。

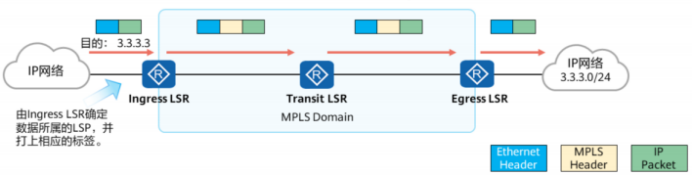

2.MPLS工作原理：
（1）入站LSR（ingress LSR）：数据包进入MPLS网络时，入口路由器（LER）为其添加一个标签（标识转发路径）。
（2）中转LSR（transit LSR）：中间路由器（LSR）仅根据标签转发，无需解析IP头部，路径由预定义的标签交换路径（LSP） 决定。
（3）出站LSR（egress LSR）：出口路由器（LER）剥离标签，恢复传统IP路由。
3.MPLS的核心组件：
- LER（标签边缘路由器）：负责标签的添加（入站）和移除（出站）。
- LSR（标签交换路由器）：基于标签进行高速转发。
- LDP（标签分发协议）：动态分配标签并建立LSP。
- FEC（转发等价类）：将相似特征（如目的地址、QoS需求）的数据包归为一类，统一处理。
- LDP（标签分发协议）：动态分配标签并建立LSP。
- LSR（标签交换路由器）：基于标签进行高速转发。
4. MPLS标签

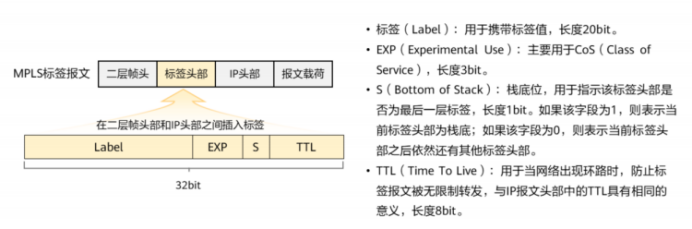

IP报文进入MPLS域之前，会被入站LSR压入MPLS头部（又叫MPLS标签），形成一个MPLS标签报文。一个标签报文可以包含一个或多个MPLS标签。如下图所示
5.MPLS标签的处理
LSR对标签的操作类型包括标签压入（push）、标签交换（swap）和标签弹出（pop）
（1）入口LER（标签边缘路由器）
操作类型：push（标签压入）
IP报文进入MPLS域时，MPLS边界设备在报文二层头部和IP头部之间插入一个新的标签；MPLS中间设备也可以根据需要，在标签栈顶增加一个新的标签。
（2）中间LSR（标签交换路由器）
操作类型：（swap）标签交换
当报文在MPLS域时，根据标签转发表，下一条分配的标签，替代MPLS报文的栈顶标签。
（3）出口LER（标签边缘路由器）
操作类型：POP（标签弹出）
当报文离开MPLS域时，将MPLS报文的标签去掉。

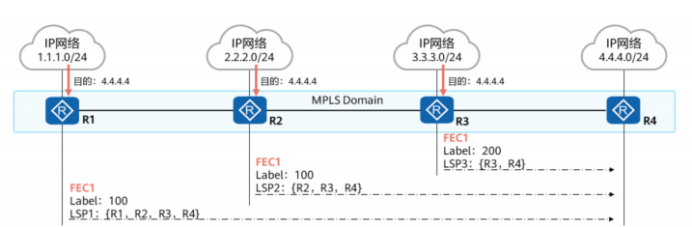

6.MPLS转发的概述：
MPLS转发的本质就是将数据归到对应的FEC并按照提前建立好的LSP进行转发。
对于整个MPLS域，LSP是某一给定的FEC进入域和离开域的路径，可以看成LSR的有序集合。
对于单台LSR，需要建立标签转发表，用标签标识FEC，并绑定响应的标签处理和转发等行为。
7.MPLS的静态LSP建立方式
静态LSP是用户通过手工为各个FEC分配标签而建立的。
静态LSP不使用标签发布协议，不需要交互控制报文，因此消耗资源比较小；
通过惊天方式建立的LSP不能根据网络拓扑动态调整，需要管理员干预。

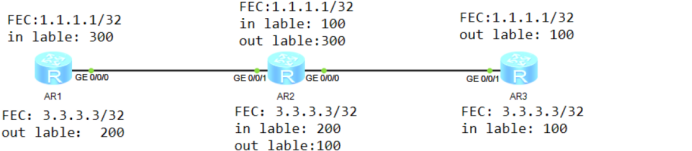

标签分配的原则：前一个点出标签的值等于下一个节点如标签的值。
二、MPLS的静态LSP的实验配置
1.配置接口的地址和配置OSPF
[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip add 12.1.1.1 24
[AR1-GigabitEthernet0/0/0]q
[AR1]int LoopBack 0
[AR1-LoopBack0]ip add 1.1.1.1 32
[AR1-LoopBack0]q
[AR1]ospf
[AR1-ospf-1]area 0
[AR1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[AR1-ospf-1-area-0.0.0.0]q
[AR1-ospf-1]q
[AR2]int g0/0/1
[AR2-GigabitEthernet0/0/1]ip add 12.1.1.2 24
[AR2-GigabitEthernet0/0/1]q
[AR2]int g0/0/0
[AR2-GigabitEthernet0/0/0]ip add 23.1.1.1 24
[AR2-GigabitEthernet0/0/0]q
[AR2]int LoopBack 0
[AR2-LoopBack0]ip add 2.2.2.2 32
[AR2-LoopBack0]q
[AR2]ospf
[AR2-ospf-1]area 0
[AR2-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255
[AR2-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255
[AR2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[AR2-ospf-1-area-0.0.0.0]q
[AR2-ospf-1]q
[AR3]int g0/0/1
[AR3-GigabitEthernet0/0/1]ip add 23.1.1.2 24
[AR3-GigabitEthernet0/0/1]q
[AR3]int LoopBack 0
[AR3-LoopBack0]ip add 3.3.3.3 32
[AR3-LoopBack0]q
[AR3]ospf
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[AR3-ospf-1-area-0.0.0.0]q
2.配置静态LSP
（1）配置使能接口及全局的MPLS功能
[AR1]mpls lsr-id 1.1.1.1 //配置MPLS LSR-ID
[AR1]mpls //全局开启MPLS功能
[AR1-mpls]q
[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]mpls //接口下开启MPLS功能
[AR1-GigabitEthernet0/0/0]q
[AR2]mpls lsr-id 2.2.2.2
[AR2]mpls
[AR2-mpls]q
[AR2]int g0/0/1
[AR2-GigabitEthernet0/0/1]mpls
[AR2-GigabitEthernet0/0/1]q
[AR2]int g0/0/0
[AR2-GigabitEthernet0/0/0]mpls
[AR2-GigabitEthernet0/0/0]q
[AR3]mpls lsr-id 3.3.3.3
[AR3]mpls
[AR3-mpls]q
[AR3]int g0/0/1
[AR3-GigabitEthernet0/0/1]mpls
[AR3-GigabitEthernet0/0/1]q
（2）配置FEC为3.3.3.3的静态LSP
[AR1]static-lsp ingress 1-3 destination 3.3.3.3 32 nexthop 12.1.1.2 outgoing-interface g0/0/0 out-label 200 //配置AR1为去往FEC 3.3.3.3/32的ingress(入站LSR)，静态LSP命名为1-3，下一条地址为12.1.1.2，出接口为g0/0/0，出标签为200

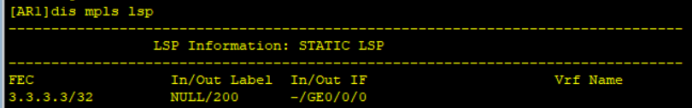

查看MPLS LSP
可以看到，LSP information：STATIC LSP表示此LSP为静态LSP，当设备在发送目的网段为3.3.3.3/32的数据时，从G0/0/0接口转发，出标签为200
[AR2]static-lsp transit 1-3 incoming-interface g0/0/1 in-label 200 nexthop 23.1.1.2 out-label 100
//配置AR2为去往FEC 3.3.3.3/32的transit(中转LSR)，静态LSP命名为1-3，入接口为g0/0/1，下一条地址为23.1.1.2，出标签为100。

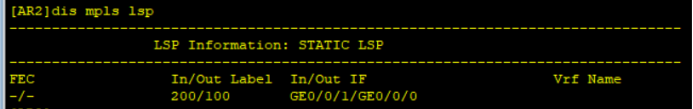

可以看到，AR2在G0/0/1接口收到标签为200的数据，则发往G0/0/0接口，并添加标签100。
[AR3]static-lsp egress 1-3 incoming-interface g0/0/1 in-label 100
//配置AR3为FEC 3.3.3.3/32的egress(出站LSR)，静态LSP命名为1-3，入接口为g0/0/1，出标签为100
可以看到，AR3在G0/0/0接口收到标签为100的数据，则剥离标签。
（3）在AR1上测试，并且在G0/0/0接口抓包查看数据特征。

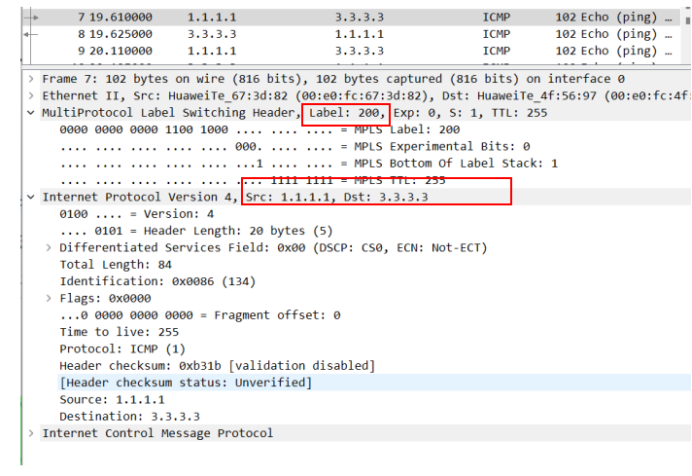

如下图为1.1.1.1发送3.3.3.3的抓包结果，可以看到在发送时添加了标签200.

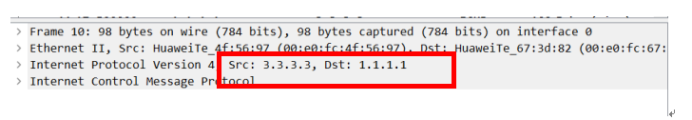

如下图所示3.3.3.3回复1.1.1.1的抓包结果，可以看到回复的报文并没有添加标签，因此现在还只是一个单向的隧道。
（4）配置FEC为1.1.1.1 的静态LSP
[AR3]static-lsp ingress 3-1 destination 1.1.1.1 32 nexthop 23.1.1.1 out-label 100
[AR2]static-lsp transit 3-1 incoming-interface g0/0/0 in-label 100 nexthop 12.1.1.1 out-label 300
[AR1]static-lsp egress 3-1 incoming-interface g0/0/0 in-label 300
再次在AR1上ping命令测试3.3.3.3，查看抓包结果。

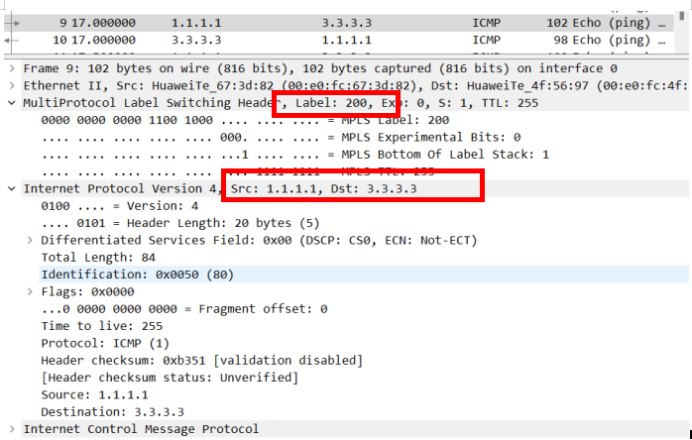

在下图可以看到来回的报文都添加了对应的标签，迭代进入静态的LSP隧道
三、MPLS总结
静态MPLS是一种低成本、高可控性的标签转发方案，适用于网络规模小、路径需求固定的场景。但其手动管理模式在大规模网络中会显著增加运维负担，因此企业通常结合动态MPLS实现灵活性与稳定性的平衡。
MPLS通过标签交换机制解决了传统IP网络的效率与可控性问题，成为运营商和企业骨干网的核心技术。尽管面临SD-WAN、Segment Routing等新技术的挑战，其在高可靠性、流量工程和复杂组网场景中仍不可替代，尤其适合对服务质量要求严苛的关键业务。
