Unity UI系统中RectTransform详解
一、基础代码示例
public GameObject node;
var rect = node.GetComponent<RectTransform>();Debug.Log($"anchoredPosition----{rect.anchoredPosition}");
Debug.Log($"offsetMin.x--{rect.offsetMin}");
Debug.Log($"offsetMax.x--{rect.offsetMax}");
Debug.Log($"rect.sizeDelta----{rect.sizeDelta}");
Debug.Log($"rect.rect----{rect.rect}");
Debug.Log($"rect.anchorMax----{rect.anchorMax}");
Debug.Log($"rect.anchorMin----{rect.anchorMin}");
场景结构
-

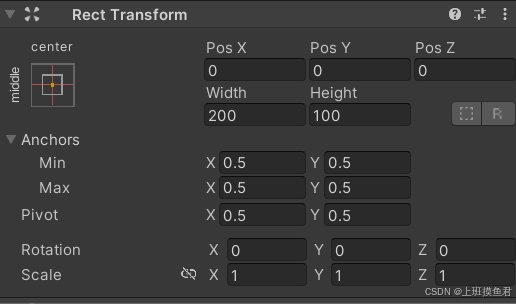

Parent 对齐方式
-
节点结构
二、X轴有拉伸的情况
1. 向上对齐

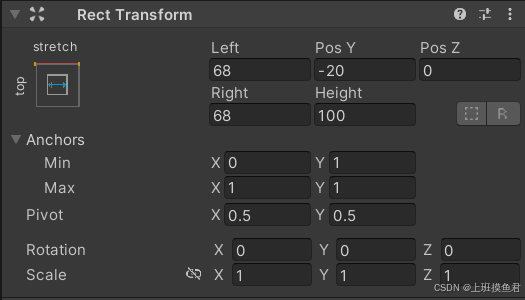

参数面板
- Left: Parent左边（AD）到Child左边（EH）的距离偏移，向右为正，向左为负。
- Right: Parent右边（BC）到Child右边（FG）的距离偏移，向左为正，向右为负。
- PosY: CD边到Child中心点（M）的距离偏移，向上为正，向下为负。
- Height: Child的高度（EH或FG）。

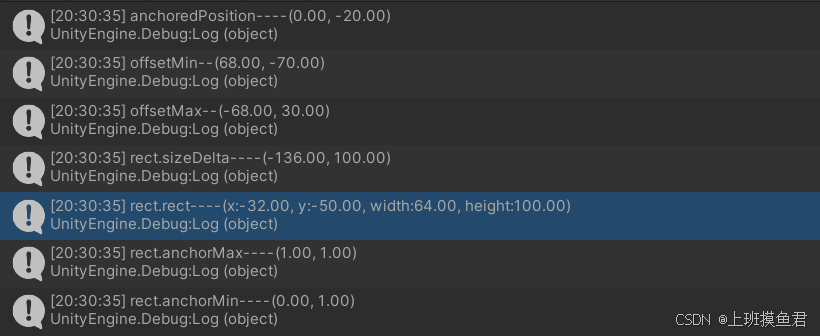

日志输出

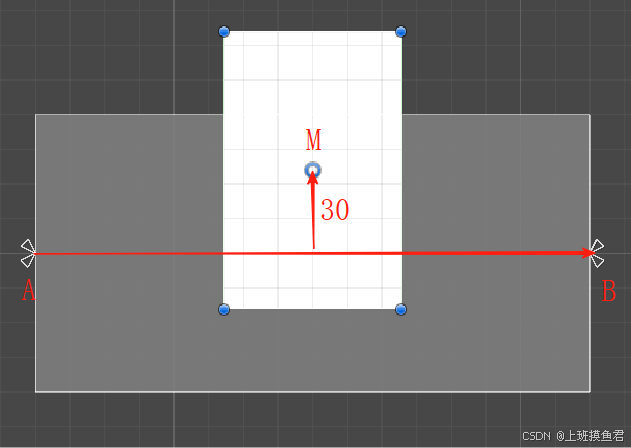

anchoredPosition
anchoredPosition----(0.00, -20.00)

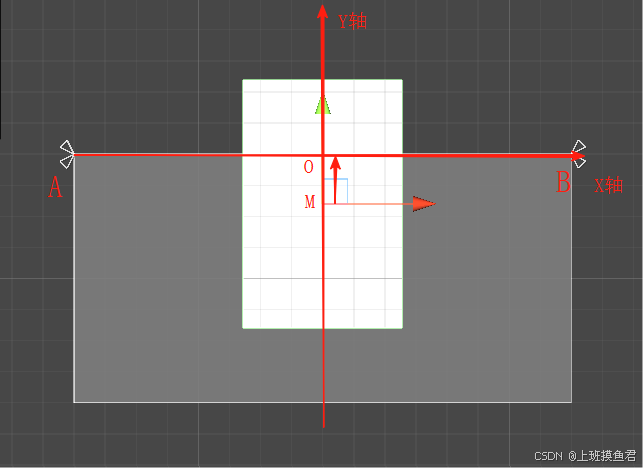

表示原点O（AB的中点）到Child中心点M的偏移。
offsetMin 和 offsetMax
offsetMin--(68.00, -70.00)
offsetMax--(-68.00, 30.00)

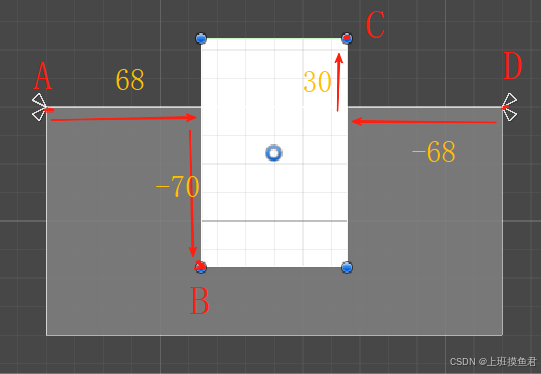

offsetMin: 左下角锚点（A）到Child左下角（B）的偏移。offsetMax: 右上角锚点（D）到Child右上角（C）的偏移。

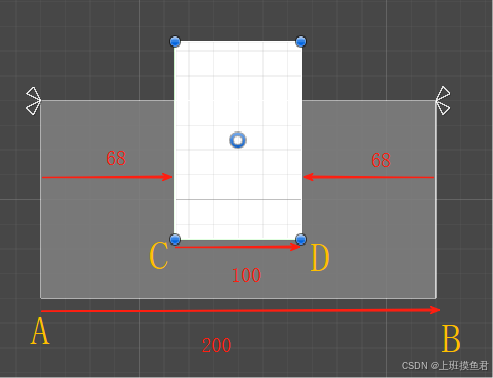

sizeDelta
rect.sizeDelta----(-136.00, 100.00)
sizeDelta.x: Child宽度相对Parent的宽度，即sizeDelta.x = -(68 * 2) = -136sizeDelta.y: 因Y轴未被拉伸，等于Child高度= 100

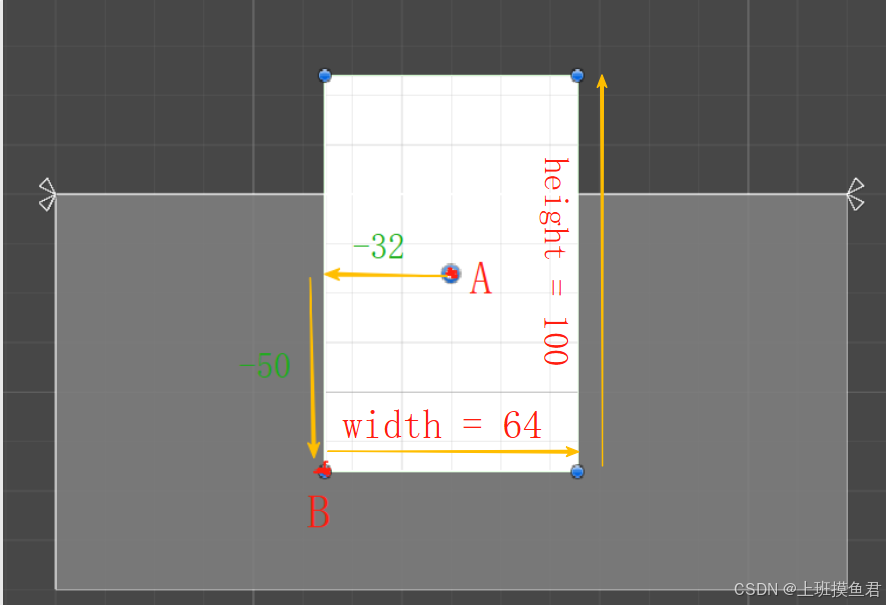

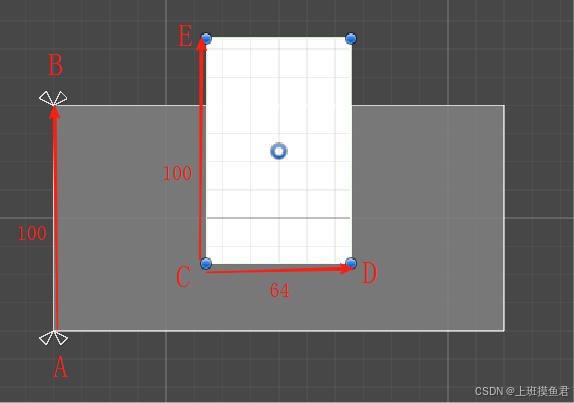

rect
rect.rect----(x:-32.00, y:-50.00, width:64.00, height:100.00)
表示Child自身中心(A)到自身左下角(B)的偏移。

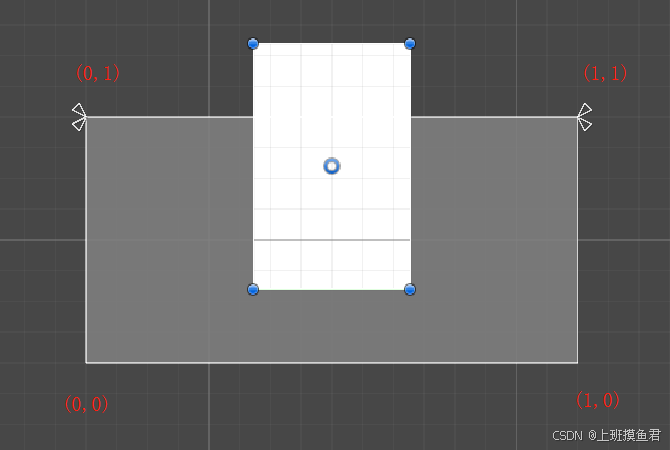

anchorMax 和 anchorMin
rect.anchorMax----(1.00, 1.00)
rect.anchorMin----(0.00, 1.00)
anchorMin: Child左下角锚点坐标。anchorMax: 右上角锚点坐标。

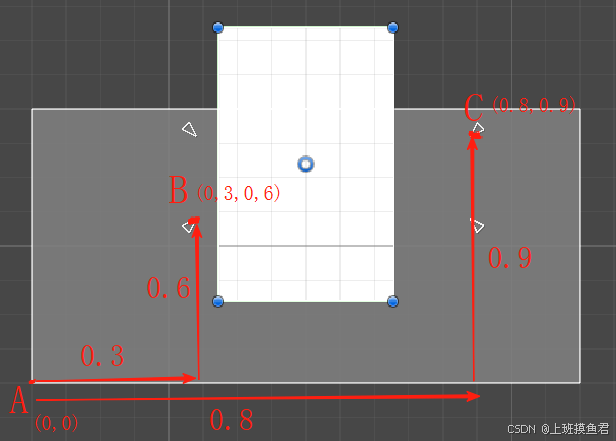

当锚点发生变化时：
2. 居中对齐

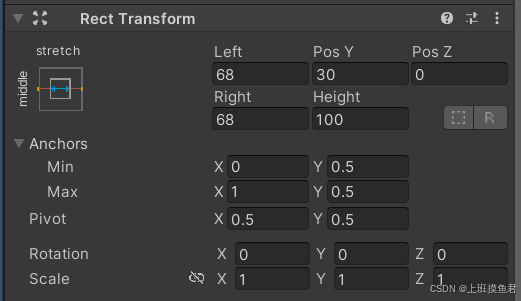

参数面板

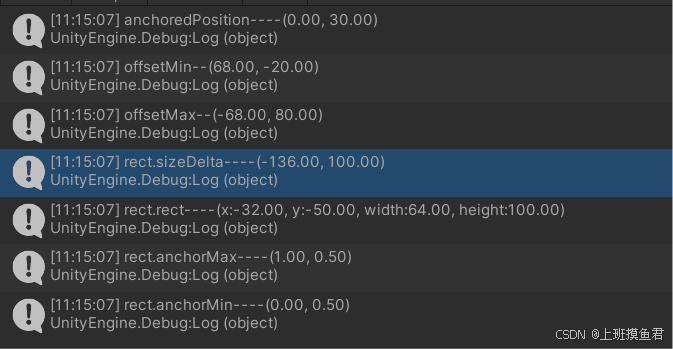

日志输出

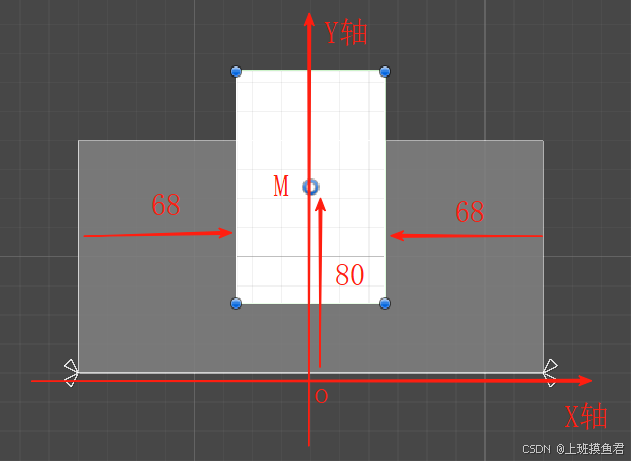

3. 向下对齐

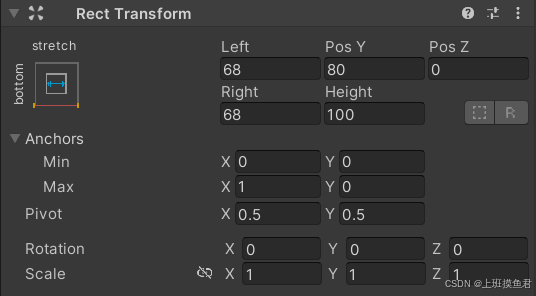

参数面板

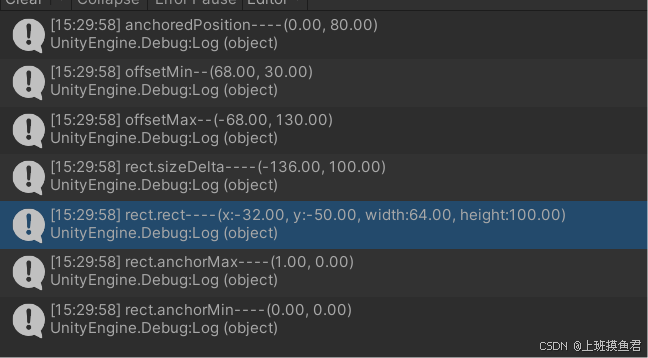

日志输出
三、Y轴有拉伸的情况

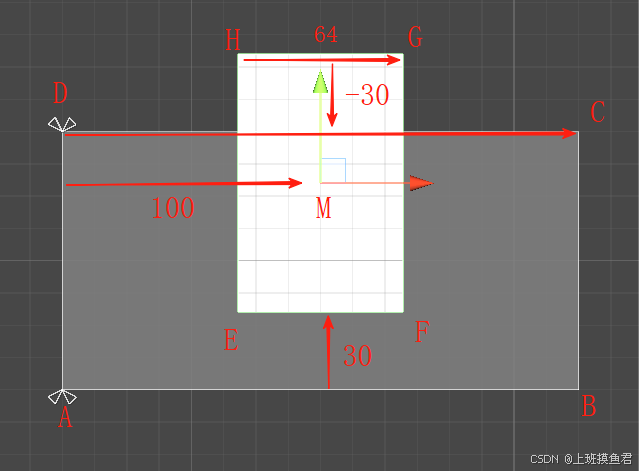

1. 向左对齐

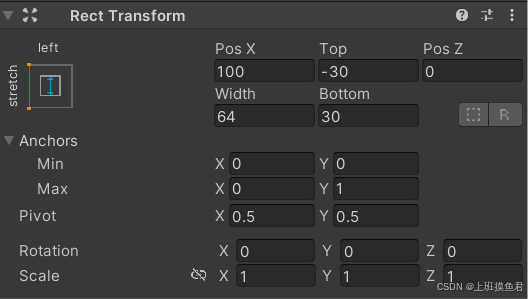

参数面板
- PosX: Parent左边（AD）到Child中心点（M）的水平距离偏移，向右为正，向左为负。
- Top: Parent上边（DC）到Child上边（HG）的垂直偏移，向下为正，向上为负。
- Width: Child宽度（HG）。
- Bottom: Parent下边（AB）到Child下边（EF）的垂直偏移，向上为正，向下为负。

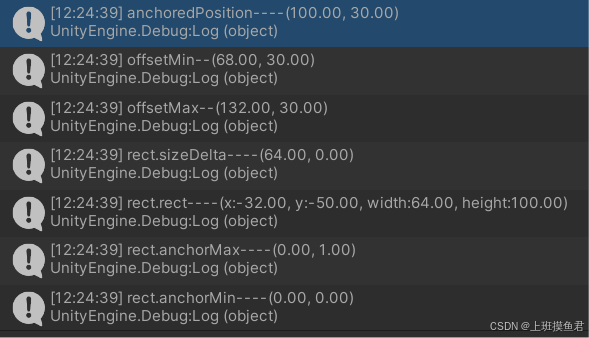

日志输出

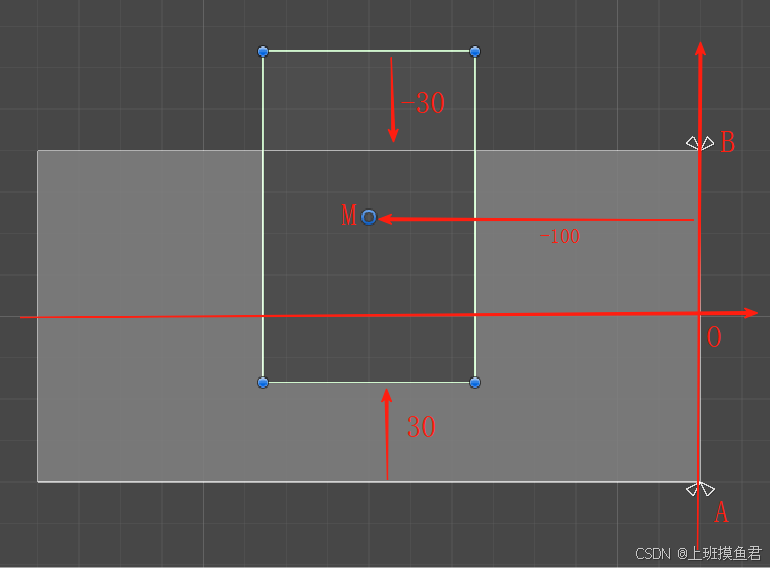

anchoredPosition
anchoredPosition----(100.00, 30.00)
O为原点（AB的中点），M为Child的中点。

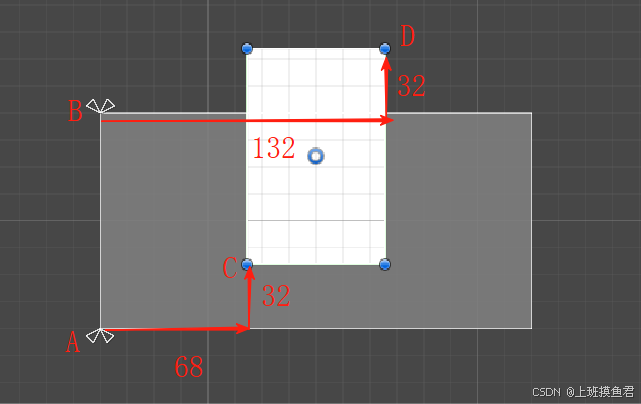

offsetMin 和 offsetMax
offsetMin--(68.00, 30.00)
offsetMax--(132.00, 30.00)
offsetMin: 左下角锚点（A）到Child左下角（C）的偏移。offsetMax: 右上角锚点（B）到Child右上角（B）的偏移。
sizeDelta
rect.sizeDelta----(64.00, 0.00)
sizeDelta.x: Child宽度= 64sizeDelta.y: 因X轴未被拉伸，sizeDelta.y = 0

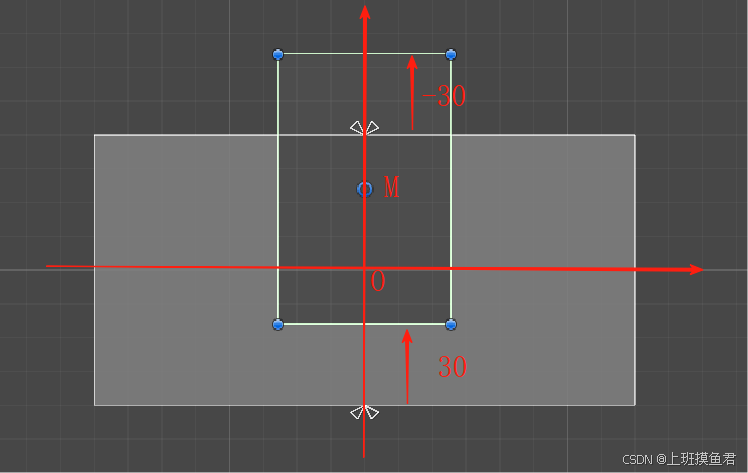

2. 居中对齐
参数面板

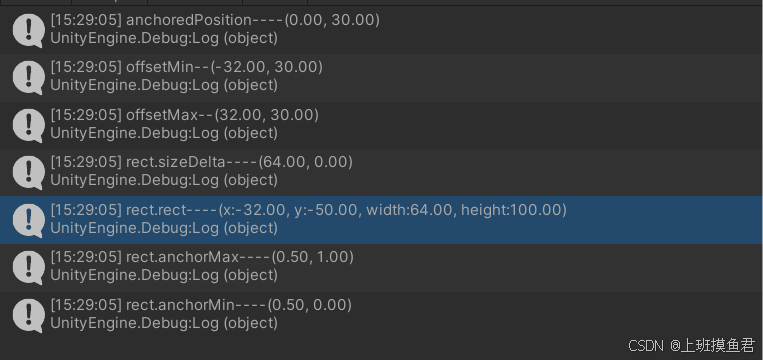

日志输出

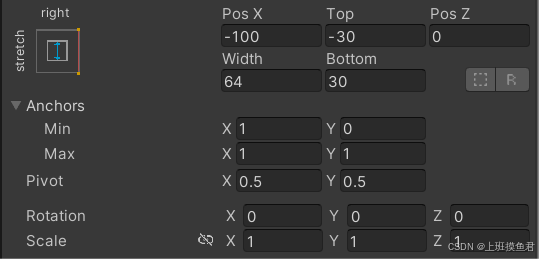

3. 向右对齐
参数面板

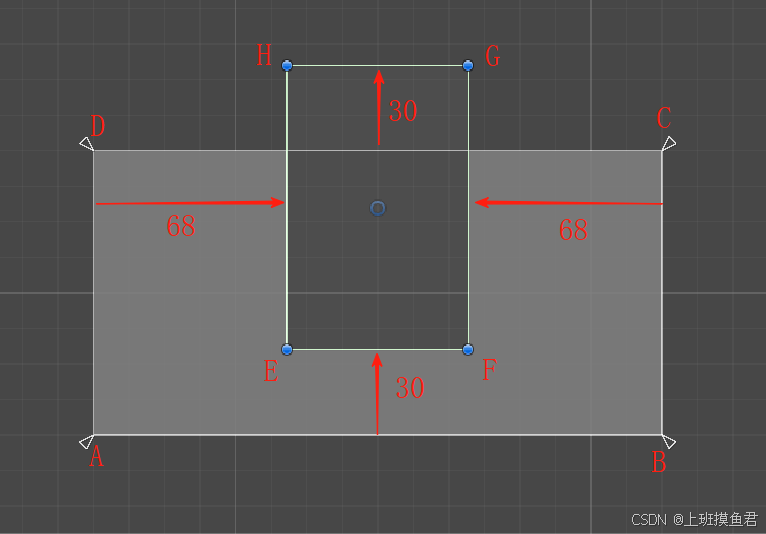

四、XY轴同时拉伸

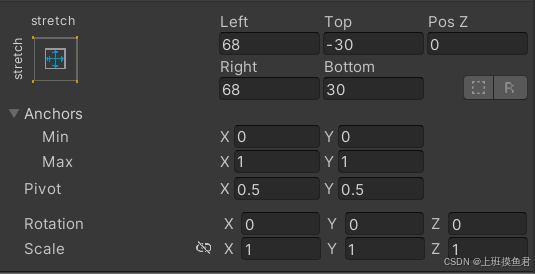

参数面板
- Left: Parent左边（AD）到Child左边（EH）的距离偏移，向右为正，向左为负。
- Right: Parent右边（BC）到Child右边（FG）的距离偏移，向左为正，向右为负。
- Top: Parent上边（DC）到Child上边（HG）的垂直偏移，向下为正，向上为负。
- Bottom: Parent下边（AB）到Child下边（EF）的垂直偏移，向上为正，向下为负。

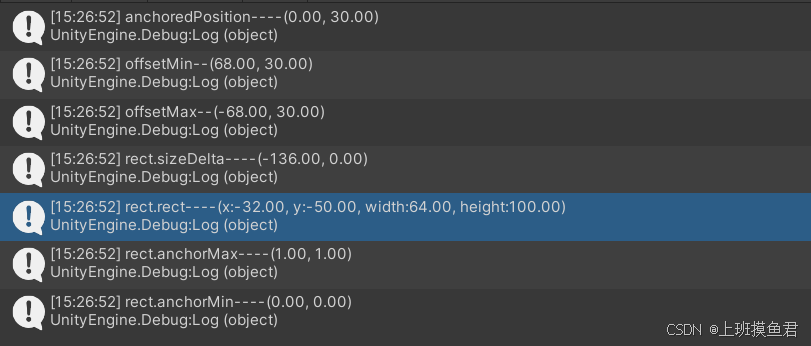

日志输出

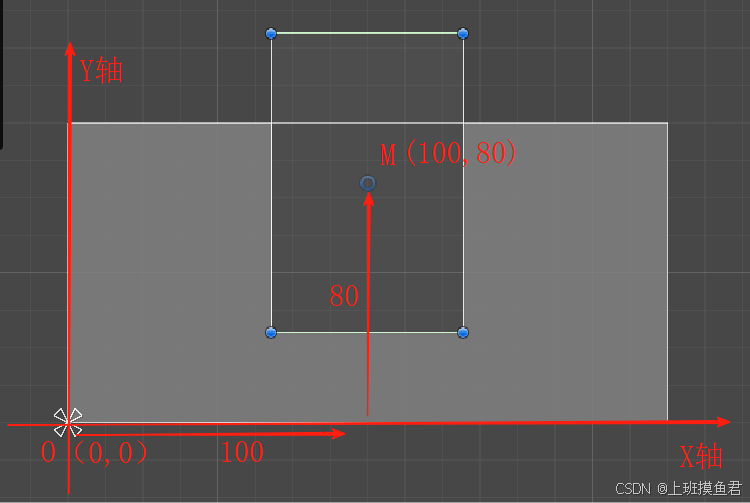

五、无拉伸的情况（以左下角对齐为例）

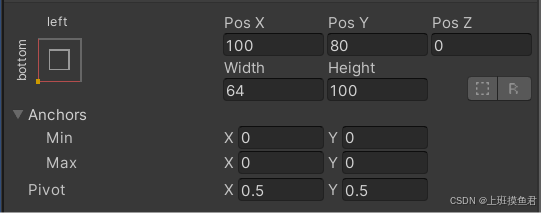

参数面板
日志输出
- sizeDelta.x: 等于Child宽度
- sizeDelta.y: 等于Child高度
总结
- anchoredPosition: 表示Child中心点相对于锚点原点的偏移。
- offsetMin / offsetMax: 表示Child与锚点之间的偏移量。
- sizeDelta: 表示Child相对于Parent的尺寸变化。
- rect: 表示Child自身的矩形区域。
- anchorMin / anchorMax: 定义Child的锚点位置。
