电子书阅读器：基于UDP的网络日志调试系统

目录

为什么要引入网络编程进行远程打印？

框架与管理

 debug层结构

stdout.c

netprint.c（重头戏）

明确两个问题：udp和server端的选择

核心机制

实现细节

 debug_manager.c

netprint_client.c

为什么要引入网络编程进行远程打印？

针对开发板调试中串口打印的局限性，建议采用网络日志收集方案替代传统串口输出。

• 我们的程序是在开发板上运行，以前 printf 打印信息从串口打印出来。如果有成百上千个设备要同时去测试的话，那就要接成百上千条串口线，太麻烦了。所以说用串口线打印，一个是麻烦，另外一个是不好管理。
• 还有串口的打印非常慢，当应用程序加入了成百上千条串口打印之后，就会导致程序运行得非常慢。
• 发布一个程序之后，肯定会把这些打印信息去掉，就会导致调试的程序和真正发布的程序效果是不一样的，就会掩盖很多的问题。

所以我们要引入网络编程，把打印信息通过网络传输到某一台机器上，在那台机器上进行观察。

框架与管理

功能架构：

        其他函数在进行打印调试输出的时候使用DebugPrint函数，DebugPrint函数调用底层的打印结构体（封装在stdout.c和netprint.c中）。

        功能：

1. 模块化架构：通过T_DebugOpr结构体抽象不同输出方式。
2. 支持多输出通道管理；包括串口通道（stdout）以及网络打印（netprint）
3. 提供动态通道开关接口（SetDebugChannel）。
4. 对于网络打印(netprint.c)，使用环形缓冲区存储日志信息，当客户端（日志）连接之后，使用网络通信传递日志信息。
5. 实现日志分级控制（0-7级）。

• 如果我们用stdou.c来打印的话,肯定很快,但是用netprint来打印的话还会涉及客户端和服务端,所以不会一开始马上就打印出来,所以我们要先把数据存入buffer,当客户端连接之后,再使用网络通信传输数据给客户端。
• 关于第5点理解:我们参照内核printk的实现的功能,对每条信息实现设置和显示打印级别。

 debug层结构

在debug_manager.h中定义结构体；包含name，初始化(对网络通信的初始化)，print（在debug_manager.c中先对变参形式的数据进行处理，参考printf，使用vsprintf存入到一个缓冲区中），Exit，canUsed(用于判断当前打印渠道)。

typedef struct DebugOpr{char *name;int canUsed;int (*DebugInit)(void);int (*DebugExit)(void);int (*DebugPrint)(char *strData);struct DebugOpr *ptNext;
}T_DebugOpr, *PT_DebugOpr;

stdout.c

        （无需初始化和退出，打印则直接调用printf即可）

#include <config.h>
#include <debug_manager.h>
#include <stdarg.h>
#include <stdio.h>
#include <string.h>static int StdoutDebugPrint(char *strData) {/* 标准输出： 直接将输出信息用printf打印即可 */printf("%s", strData);return strlen(strData);// 返回已经成功打印的字符数
}// 分配注册一个结构体
static T_DebugOpr g_tStdoutDebugOpr = {.canUsed = 1,.name = "stdout",.DebugPrint = StdoutDebugPrint,// 对于标准输出，不需要做什么初始化和退出操作// 因此这里直接设置为空即可，当后续需要调用这两个函数的时候需要判断是否存在这两个函数// .DebugExit = StdoutDebugExit,// .DebugInit = StdoutDebugInit,
};// 注册结构体
int StdoutInit(void){return RegisterDebugOpr(&g_tStdoutDebugOpr);
}

netprint.c（重头戏）

明确两个问题：udp和server端的选择

使用udp还是tcp？

1. 日志传输时如果使用TCP传输显然更安全并且可以保证服务端接收的顺序。如果采用UDP则不可能会出现日志块丢失的情况。但是日志块丢失一般出现在网络环境不好的情况下，如果网络环境出现问题即使使用TCP也会因为Tcp的超时重传机制，出现传输拥堵的问题，最终可能导致进程异常结束。
2. 如果使用UDP来传输，传输效率上会很快。
3. 在对日志完整性要求不是很高，在可靠的局域网环境下可以使用UDP。

开发版作为server端还是cllient端？

1. 烧入开发板的程序当做 server 端，因为开发板上你可以随便执行应用程序，然后你想在哪一台机器上打印，就用那台机器登录开发板就可以了。ssh root@192.168.5.9
2. 被动服务模式: 开发板作为Server时持续监听固定端口（如8888），客户端可随时连接获取日志。这种设计符合UDP无连接特性优势，无需维护长连接状态
3. 资源占用优化: Server端只需初始化一次网络模块，避免了Client端频繁建立连接的开销。
4. 单个Server可同时响应多个Client请求，便于团队协作调试

核心机制

1. 采用16KB环形缓冲区实现异步日志传输
2. 双线程模型：发送线程(NetDebugSendThread)和接收线程(NetDebugRecvThread)
3. 条件变量(pthread_cond_t)实现线程间高效同步

实现细节

在对UDP日志服务初始化的时候

1. UDP Socket创建与绑定（端口号通过SERVER_PORT宏定义）
2. 动态分配16KB打印缓冲区（PRINT_BUF_SIZE宏控制）
3. 双线程模型建立（发送/接收线程分离）

打印函数的实现

        其他文件调用DebugPrint打印的时候会调用各个渠道的Print；首先将数据放入到环形缓冲区中；之后使用条件变量唤醒发送线程。发送线程平时处于休眠状态（客户端连接之后并且有数据进入到唤醒缓冲区中），等待唤醒。唤醒后，如果有客户端连接并且环形缓冲区中有数据，则将环形缓冲区中的数据取出来放入到发送缓冲区中，通过sendto函数向客户端发送打印数据，直到环形缓冲区中没有数据。NetDebugRecvThread用于接收来自客户端的设置与控制命令。

        为什么要使用环形缓冲区？

由于环形缓冲区的读写分开特性，当两个线程进行通信的时候，可以采用环形缓冲区进行交流，一个进程读取，一个进程写入，由于读写的位置不同，并不需要加锁进行并发控制，也就减少了锁的时间开销

        在多进行几次打印后会发现客户端不再打印信息，原因在于条件变量仅进行通知操作也要加上互斥量。

        线程的条件变量在唤醒和休眠的时候要获得互斥量：条件本身是由互斥量保护的。线程在改变条件状态之前必须要首先锁住互斥量。-------------------------------------参考APUE p332。

• 原子性保证：pthread_cond_wait()必须与互斥量配合才能实现"解锁-等待-加锁"的原子操作
• 互斥量保护共享状态：条件变量的等待/通知机制必须基于某个共享状态的改变，该状态需要互斥量保护

    pthread_mutex_lock(&g_tSendMutex);pthread_cond_signal(&g_tSendConVar);pthread_mutex_unlock(&g_tSendMutex);

 debug_manager.c

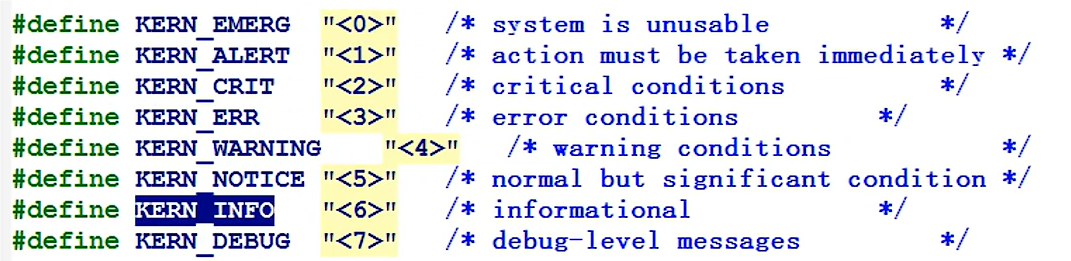

全局日志级别参照内核的实现，使用8个打印级别。

1. SetDebugLevel：解析"dbglevel=X"格式命令，设置全局日志级别阈值（0-7）
2. SetDebugChannel：处理"通道名=0/1"指令，动态启用/禁用特定输出通道。

 在main.c中首先初始化日志系统，因为后续初始化会调用日志调试系统。

netprint_client.c

基于UDP协议的网络调试客户端程。主要用于发送控制命令和接收日志信息。需要单独编译，通过开发板ip地址进行连接。
