SpringBoot整合Flowable【08】- 前后端如何交互

引子

在第02篇中，我通过 Flowable-UI 绘制了一个简单的绩效流程，并在后续章节中基于这个流程演示了 Flowable 的各种API调用。然而，在实际业务场景中，如果要求前端将用户绘制的流程文件发送给后端再进行解析处理，这种方式显得繁琐且不够优雅。那么，有没有更简便的方法，让前端通过常规的参数传递方式就能实现流程创建呢？

答案是肯定的。Flowable 提供了强大的 BpmnModel API，它允许我们以编程方式动态构建流程定义，无需依赖XML文件。

什么是 BpmnModel ?

BpmnModel 是 Flowable 提供的一个核心类，它允许开发者以编程方式构建完整的 BPMN 2.0 流程模型。与通过 Flowable-UI 设计流程并导出XML文件的方式不同，BpmnModel 让我们可以直接在代码中定义流程的各个元素。

所以，我们可以通过 BpmnModel 对象来动态创建流程定义，前端只需通过接口传递必要的流程参数即可，无需传递完整的 XML 文件。这里需要明确区分两个概念：一是后端如何接收参数并构建流程模型，二是前端如何提供流程设计的交互界面。对于后者，可以基于 bpmn.js 开发自定义设计器，也可以采用现有的开源方案，这些选项在第01篇中已有详细介绍。

代码编写

接下来，我将完全抛弃 Flowable UI 可视化建模方式，转而通过纯代码方式使用 BpmnModel 对象构建先前设计的绩效流程。让我们深入编码环节，一步步实现这一转换。

一、构建传参对象

1.流程定义实体

流程定义是创建流程的传参对象，包含流程的基本信息和节点结构。

import lombok.Data;
import java.io.Serializable;/*** 流程定义.*/
@Data
public class ProcessDef implements Serializable {/*** 流程定义id.*/private String processDefKey;/*** 流程定义名称.*/private String processName;/*** 流程定义描述.*/private String description;/*** 创建人id.*/private Long creatorId;/*** 流程定义节点.*/private ProcessNode processNode;}

2. 流程节点实体

流程节点定义了流程中的各个环节，包括节点类型、表单属性以及子节点关系等。

import lombok.Data;
import java.io.Serializable;
import java.util.List;/*** 流程节点.*/
@Data
public class ProcessNode implements Serializable {/*** 节点名称.*/private String name;/*** 节点类型.*/private NodeCategory category;/*** 是否启用 0否 1是.*/private Integer enable;/*** 办理人属性.*/private AssigneeProps assigneeProps;/*** 表单列表.*/private List<FormProp> formProps;/*** 子节点.*/private ProcessNode children;}

3. 相关枚举和属性类

为了更好地定义流程节点的各种属性，我们最好还是定义相关枚举和辅助类。（Ps：在实际开发中，个人建议如果类型比较多的情况下，尽量使用枚举，避免魔法字段。）

节点类型枚举

/*** 节点类型.*/
public enum NodeCategory {/*** 自评.*/SELF_EVALUATION,/*** 上级评.*/LEADER_EVALUATION,/*** 隔级评.*/AUDIT,/*** 绩效确认.*/CONFIRMATION;
}

办理人属性

import java.io.Serializable;
import lombok.Data;/*** 办理人Props.*/
@Data
public class AssigneeProps implements Serializable {/*** 办理人类型.*/private AssigneeType assigneeType;/*** 候选办理人类型.*/private AssigneeType candidateType;
}

办理人类型枚举

/*** 办理人类型.*/
public enum AssigneeType {/*** 节点处理人类型， 用户本人，直接上级，上级部门管理员，隔级上级，隔级部门管理员.*/USER_ASSESSED, LEADER, DEPT_MANAGER, SUPERIOR_LEADER, SUPERIOR_DEPT_MANAGER
}

表单属性

import java.io.Serializable;
import lombok.Data;/*** FormProps 表单属性.*/
@Data
public class FormProp implements Serializable {/*** id.*/private String id;/*** 属性名称.*/private String name;/*** 属性变量.*/private String variable;/*** 变量类型.*/private String type;/*** 值.*/private String value;/*** 表单配置.*/private FormConfig config;public FormConfig getConfig() {return config;}
}

表单配置

import java.io.Serializable;
import lombok.Data;/*** FormConfig 表单配置.*/
@Data
public class FormConfig implements Serializable {/*** 分组名称.*/private String group;/*** 分组权重.*/private Double weight;/*** 分类：评分SCORE、评语COMMENT.*/private FormCategory category;}

表单类别枚举

/*** 表单类别.*/
public enum FormCategory {/*** 评分.*/SCORE,/*** 评语.*/COMMENT;
}

二、创建控制器

import com.pitayafruit.base.BaseResponse;
import com.pitayafruit.rest.vo.ProcessDef;
import com.pitayafruit.service.ProcessDefService;
import lombok.RequiredArgsConstructor;
import org.springframework.http.HttpStatus;
import org.springframework.http.ResponseEntity;
import org.springframework.web.bind.annotation.PostMapping;
import org.springframework.web.bind.annotation.RequestBody;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;/*** 流程Controller.*/
@RestController
@RequiredArgsConstructor
@RequestMapping("/api/process-def/v1")
public class ProcessDefControllerV1 {private final ProcessDefService processDefService;/*** 创建流程模型并部署.** @param processDef 流程定义* @return 流程key*/@PostMappingpublic ResponseEntity<Object> createProcessDef(@RequestBody ProcessDef processDef) {//1,创建并部署流程模型String processDefKey = processDefService.createProcessDefApi(processDef);//2.返回流程模型keyreturn new ResponseEntity<>(new BaseResponse<>(processDefKey), HttpStatus.OK);}}

三、实现服务层主方法

这个负责将前端传递的数据结构转换为 Flowable 的 BpmnModel 模型，并进行部署。

import cn.hutool.core.util.ObjectUtil;
import com.alibaba.fastjson.JSON;
import com.pitayafruit.rest.vo.AssigneeProps;
import com.pitayafruit.rest.vo.ProcessDef;
import com.pitayafruit.rest.vo.ProcessNode;
import com.pitayafruit.service.ProcessDefService;
import com.pitayafruit.utils.UUIDUtil;
import lombok.RequiredArgsConstructor;
import org.flowable.bpmn.model.*;
import org.flowable.bpmn.model.Process;
import org.flowable.engine.RepositoryService;
import org.flowable.engine.delegate.TaskListener;
import org.flowable.validation.ValidationError;
import org.springframework.stereotype.Service;import java.util.ArrayList;
import java.util.List;/*** 流程定义ServiceImpl.*/
@Service
@RequiredArgsConstructor
public class ProcessDefServiceImpl implements ProcessDefService {private final RepositoryService repositoryService;/*** 创建流程模型并部署.** @param processDef 流程定义* @return 流程key*/@Overridepublic String createProcessDefApi(ProcessDef processDef) {//1.设置流程定义KeyprocessDef.setProcessDefKey("processDef" + UUIDUtil.getUUID());//2.设置流程定义创建人idprocessDef.setCreatorId(1L);//3.设置流程定义名称processDef.setProcessName("绩效流程");//4.创建流程模型BpmnModel bpmnModel = toBpmn(processDef);//5.部署流程模型repositoryService.createDeployment()//5-1.流程定义key.key(processDef.getProcessDefKey())//5-2.流程定义名称.name(processDef.getProcessName())//5-3.添加流程模型.addBpmnModel(processDef.getProcessDefKey() + ".bpmn", bpmnModel)//5-4.部署.deploy();//6.返回流程定义keyreturn processDef.getProcessDefKey();}

四、流程模型转换方法

类型转换涉及到的逻辑比较多，所以把这个方法单独抽取出来。首先创建一个流程对象，设置流程的基本属性，添加开始事件，然后通过调用 buildTask 方法递归构建流程中的各个节点，最后生成并验证 BpmnModel。

/*** 将流程定义转换为BpmnModel.** @param processDef 流程定义* @return Bpmn模型*/
private BpmnModel toBpmn(ProcessDef processDef) {//1.创建流程//1-1.声明流程对象Process process = new Process();//1-2.设置流程idprocess.setId(processDef.getProcessDefKey());//1-3.设置流程名称process.setName(processDef.getProcessName());//2.创建开始事件//2-1.声明开始事件对象StartEvent startEvent = new StartEvent();//2-2.设置开始事件idstartEvent.setId("startEvent" + UUIDUtil.getUUID());//2-3.设置开始事件名称startEvent.setName("开始");//2-4.将开始事件添加到流程中process.addFlowElement(startEvent);//创建用户节点ProcessNode processNode = processDef.getProcessNode();buildTask(startEvent, processNode, process);//创建流程模型BpmnModel bpmnModel = new BpmnModel();bpmnModel.addProcess(process);// 验证BPMN模型List<ValidationError> validationErrors = repositoryService.validateProcess(bpmnModel);if (ObjectUtil.isNotEmpty(validationErrors)) {//打印失败日志validationErrors.forEach(validationError -> System.out.println(validationError.toString()));throw new IllegalArgumentException("验证失败");}return bpmnModel;
}

五、任务节点构建方法

这个方法负责创建用户任务节点。根据传入的流程节点数据，创建一个用户任务对象，设置其属性，添加自定义属性和任务监听器，然后将任务添加到流程中，并构建与前一个节点的连线。如果当前节点未启用，则直接处理下一个节点。

/*** 创建用户任务节点.** @param parentTask  父节点* @param processNode 流程节点* @param process     流程定义*/
private void buildTask(FlowNode parentTask, ProcessNode processNode, Process process) {//如果节点启用，处理当前节点if (ObjectUtil.isNotNull(processNode.getEnable()) && processNode.getEnable() == 1) {UserTask userTask = new UserTask();userTask.setId("userTask" + UUIDUtil.getUUID());userTask.setName(processNode.getName());//设置节点类型userTask.setCategory(processNode.getCategory().toString());List<CustomProperty> customProperties = new ArrayList<>();//办理人属性AssigneeProps assigneeProps = processNode.getAssigneeProps();//设置办理人类型customProperties.add(buildCustomProperty("assigneeType", assigneeProps.getAssigneeType().toString()));//设置候选办理人类型if (ObjectUtil.isNotNull(assigneeProps.getCandidateType())) {customProperties.add(buildCustomProperty("candidateType", assigneeProps.getCandidateType().toString()));}//绑定表单userTask.setFormProperties(buildFormProperty(processNode));//表单列表添加到节点扩展属性customProperties.add(buildCustomProperty("formProps", JSON.toJSONString(processNode.getFormProps())));//设置自定义属性,包括办理人类型和表单分组和权重配置userTask.setCustomProperties(customProperties);//监听器列表List<FlowableListener> taskListeners = new ArrayList<>();//任务创建时添加监听器，用于动态指定任务的办理人和设置变量taskListeners.add(buildTaskListener(TaskListener.EVENTNAME_CREATE, "taskCreateListener"));//任务完成后添加监听器，用于计算分数和保存表单//如果是手动填写流程，添加手动填写的监听器taskListeners.add(buildTaskListener(TaskListener.EVENTNAME_COMPLETE, "taskCompleteListener"));//设置任务监听器userTask.setTaskListeners(taskListeners);// 将用户任务节点添加到流程定义process.addFlowElement(userTask);//添加流程连线process.addFlowElement(new SequenceFlow(parentTask.getId(), userTask.getId()));//解析下一个节点，参数为当前任务，当前流程节点，流程定义，流程类型buildChildren(userTask, processNode, process);} else {//当前节点关闭的情况下，直接解析下一个节点，参数为父任务，当前流程节点，流程定义，流程类型buildChildren(parentTask, processNode, process);}
}

六、子节点处理方法

这个方法用于处理流程节点的子节点。它检查当前节点是否有子节点，如果有则递归调用 buildTask 方法构建子节点，如果没有则创建结束事件，表示流程的结束。

/*** 解析子节点.** @param parentTask  下一个节点的父任务* @param processNode 流程节点* @param process     流程定义*/
private void buildChildren(FlowNode parentTask, ProcessNode processNode, Process process) {ProcessNode childrenNode = processNode.getChildren();if (ObjectUtil.isNotNull(childrenNode)) {//创建子节点buildTask(parentTask, childrenNode, process);} else {//创建结束事件EndEvent endEvent = new EndEvent();endEvent.setId("endEvent" + UUIDUtil.getUUID());endEvent.setName("结束");process.addFlowElement(endEvent);//添加流程连线process.addFlowElement(new SequenceFlow(parentTask.getId(), endEvent.getId()));}
}

七、任务监听器创建方法

这个方法用于创建任务监听器。在Flowable中，任务监听器可以在任务的不同生命周期阶段触发特定逻辑，例如在任务创建时动态分配任务办理人，或在任务完成时处理表单数据。这里使用了委托表达式方式，将监听器的实现委托给Spring容器中的Bean。

/*** 创建任务监听器,用于动态分配任务的办理人.** @param event    事件* @param beanName 类名* @return 任务监听器*/
private FlowableListener buildTaskListener(String event, String beanName) {FlowableListener flowableListener = new FlowableListener();flowableListener.setEvent(event);flowableListener.setImplementationType("delegateExpression");flowableListener.setImplementation("${" + beanName + "}");return flowableListener;
}

八、表单属性创建方法

这个方法用于创建表单属性。它遍历流程节点中的表单属性列表，为每个表单属性创建一个Flowable的FormProperty对象，设置其ID、名称、变量名等属性，并将原始表单属性的ID和变量名更新为实际使用的值，以便在后续处理中使用。

/*** 创建表单属性.** @param processNode 流程节点*/
private List<FormProperty> buildFormProperty(ProcessNode processNode) {List<FormProperty> formProperties = new ArrayList<>();if (ObjectUtil.isNull(processNode.getFormProps())) {return formProperties;}processNode.getFormProps().forEach(prop -> {//新建表单属性对象FormProperty formProperty = new FormProperty();//设置表单属性idString id = "formProperty" + UUIDUtil.getUUID();formProperty.setId(id);//设置表单名称formProperty.setName(prop.getName());//设置表单变量名为表单idformProperty.setVariable(id);//设置表单变量类型formProperty.setType(prop.getType());//设置表单是否必填formProperty.setRequired(true);formProperties.add(formProperty);//设置表单属性idprop.setId(id);prop.setVariable(id);});return formProperties;
}

九、自定义属性创建方法

这个方法用于创建自定义属性。在 Flowable 中，自定义属性可以用于存储不属于标准BPMN规范但业务上需要的信息，通常用来传递我们的业务数据。

/*** 创建自定义属性.** @param key  键* @param value 值* @return 自定义属性*/
private CustomProperty buildCustomProperty(String key, String value) {CustomProperty customProperty = new CustomProperty();//自定义属性名称customProperty.setName(key);//自定义属性值customProperty.setSimpleValue(value);return customProperty;
}

接口测试

我把请求转换成了curl命令，方便直接在命令行中测试。创建的这个流程与前面篇章中介绍的结构一致，包含三个核心节点：员工自评、上级评价和隔级评价，每个节点都包含分数、评语等表单项，并且每个节点都设置了不同的权重。

为什么要加权重？这是因为在实际业务场景中，不同评价环节的重要性往往不同。

curl -X POST 'http://localhost:8080/api/process-def/v1' \
-H 'Content-Type: application/json' \
-d '{"processName": "通过bpmn model创建的绩效流程","description": "用于员工季度绩效评估","processNode": {"name": "员工自评","category": "SELF_EVALUATION","enable": 1,"assigneeProps": {"assigneeType": "USER_ASSESSED"},"formProps": [{"name": "自评分数","type": "string","value": "0","config": {"group": "绩效评分","weight": 0.3,"category": "SCORE"}},{"name": "自我评价","type": "string","config": {"group": "评语","weight": 0.3,"category": "COMMENT"}}],"children": {"name": "上级评价","category": "LEADER_EVALUATION","enable": 1,"assigneeProps": {"assigneeType": "LEADER"},"formProps": [{"name": "上级评分","type": "string","value": "0","config": {"group": "绩效评分","weight": 0.5,"category": "SCORE"}},{"name": "上级评语","type": "string","config": {"group": "评语","weight": 0.5,"category": "COMMENT"}}],"children": {"name": "隔级评价","category": "AUDIT","enable": 1,"assigneeProps": {"assigneeType": "SUPERIOR_LEADER"},"formProps": [{"name": "隔级评分","type": "string","value": "0","config": {"group": "绩效评分","weight": 0.2,"category": "SCORE"}},{"name": "隔级评语","type": "string","config": {"group": "评语","weight": 0.2,"category": "COMMENT"}}],"children": null}}}
}'

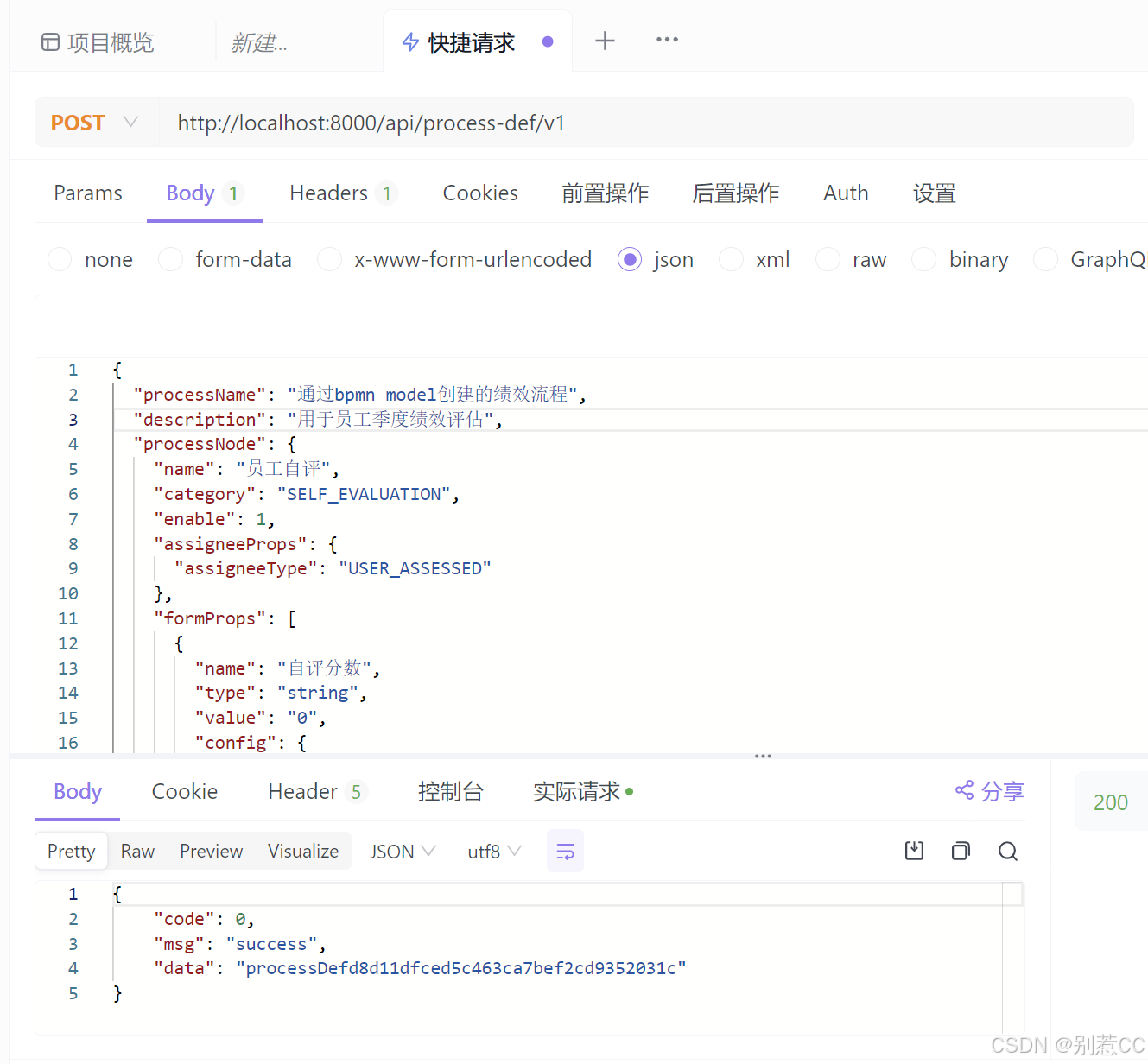

按照接口的定义，部署成功后会返回流程模型key。

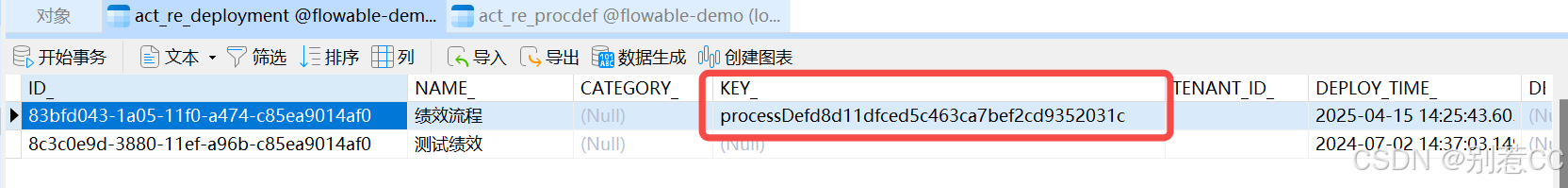

同时查看部署表和流程运行表，可以看到这个流程已经启动了。

小结

通过本章的实践，我们可以明显看到利用 BpmnModel API 构建流程虽然灵活强大，但即使是构建一个相对简单的线性流程，也需要编写大量代码来处理各种细节。这种方法的复杂性在面对更复杂的流程结构（如并行网关、排他网关或子流程等）时会进一步增加。

因此，在实际项目中，我建议大家可以花点时间封装，比如可以将创建开始事件、任务节点、结束事件、网关等常见元素的代码封装成独立方法。通过这些封装，在写业务的时候就能像搭积木一样轻松组合各种流程元素，提高开发效率和代码可维护性。
