电路图绘制的规则

一、电路图 ( 电气图 ) 的组成

电路图主要由三大部分组成：电路、技术说明和标题栏 。

1.1电路

电路是电流的通路，它是为了某种需要将某些电气设备或电器元件用图形符号按一定方式组合起来的。把这种电路画在图纸上就是电路图。

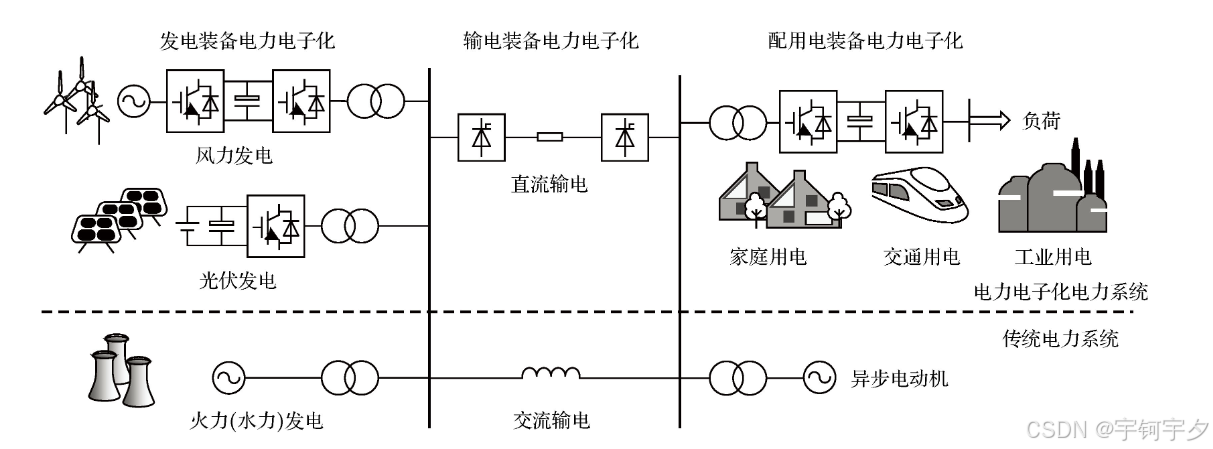

电路的结构形式和所能完成的任务是多种多样的，如构成电路的目的一般有两个：一是进行电能的传输、分配与转换；二是进行信息的传递和处理。

电路是电气图的主要构成部分。由于电器元件的外形和结构比较复杂，因此采用国家统一规定的图形符号和文字符号来表示不同种类、规格以及安装方式的电器元件。此外，根据电气图的用途不同，绘制的电路的形式也不相同。有的只绘制电路图，以便了解电路的工作过程及特点。对于比较复杂的电路，通常还绘制安装接线图。必要时，还要绘制分开表示的接线图、平面布置图等，以供生产部门和用户使用。

1.2技术说明

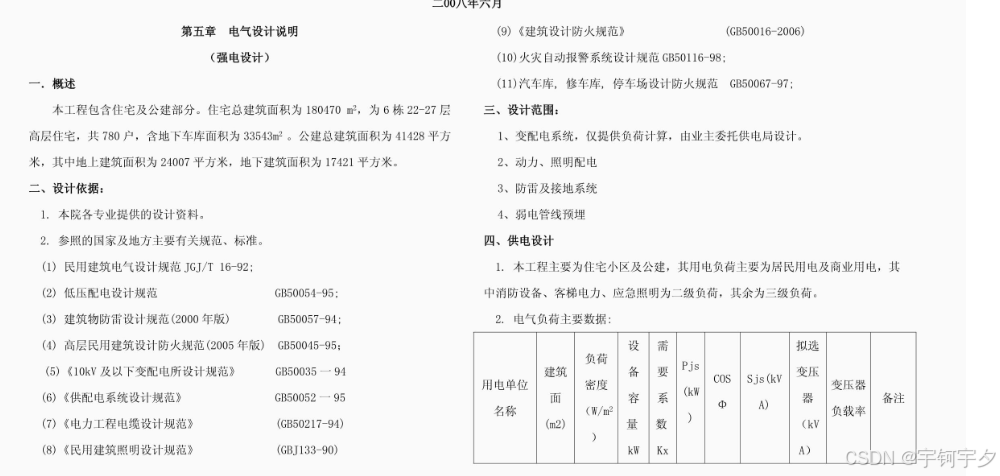

技术说明是电气图中文字说明和元件明细表等的总称。文字说明注明了电路的某些要点及安装要求等，通常写在电路图的右上方，若说明较多，也可附页说明。元件明细表列出电路中元件的名称、符号、规格和数量等。元件明细表以表格形式写在标题栏的上方，元件明细表中序号自下而上编排。

1.3标题栏

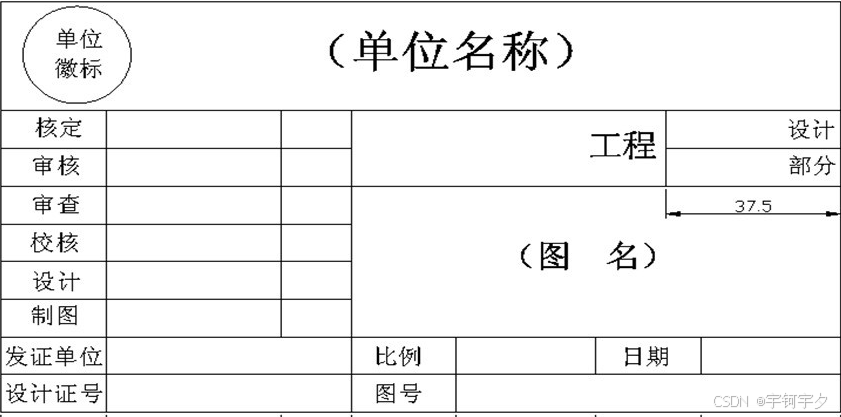

标题栏画在电路图的右下角，其中注有工程名称、图名、图号，还有设计人、制图人、审核人、批准人的签名和日期等。标题栏是电气图的重要技术档案，栏目中的签名人对图中的技术内容各负其责。

2 、电路图的布局

为了更清楚地表明电气系统或设备各组成部分间、各电器元件间的连接关系，以便于使用者了解其原理、功能和动作顺序，对电气图的布局提出一些要求。

电气图的布局原则是便于绘制、易于识读、突出重点、均匀对称、间隔适当以及清晰美观；布局的要点是从总体到局部、从主电路图(主接线图或一次接线图)到二次电路图(副电路图或二次接线图)、从主要到次要、从左到右、从上到下、从图形到文字。

2.1 整个图面布局

图面的布局应该体现重点、主次分明、排列均匀、间隔适当、清晰美观，为计划补充的内容预留必要的空白的同时又要避免图面出现过大的空白。因此，应精心构思，做到心中有数；进行规划，划定各部分的位置；找出基准，逐步绘图。

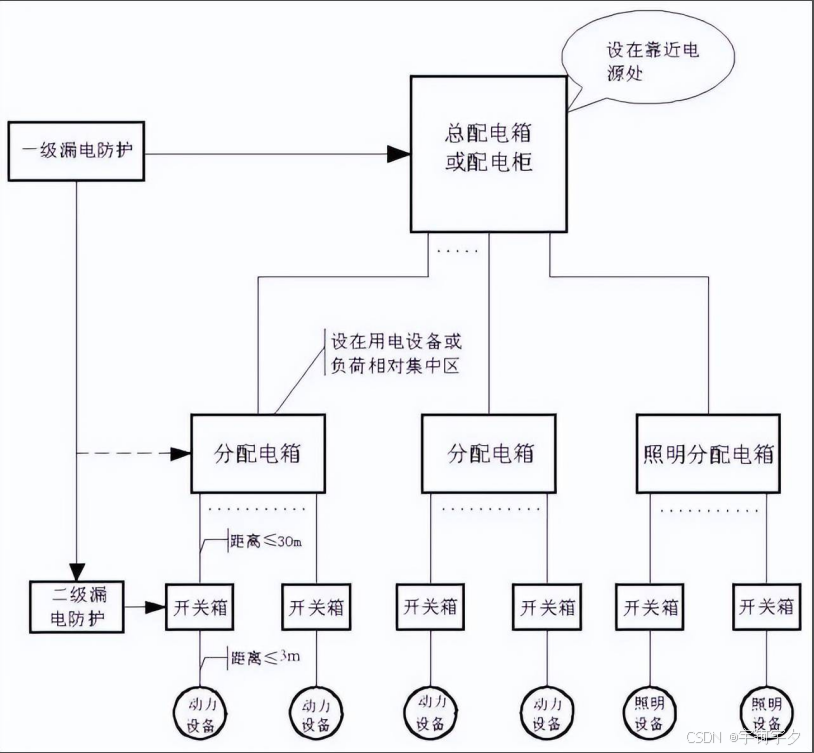

如某供电系统的电气主接线图由接线图、主要设备明细表、技术说明、标题栏四部分组成。绘图时采用如下步骤。

第一步：按表达的内容构思，构思后决定。

第二步：划定各部分的位置。

第三步：找出基线，下图所示，再进行各部分的绘制。

2.2电路或电气元件的布局

电路或电器元件布局遵循的原则

(1)电路垂直布局时，相同或类似项目应横向对齐；水平布局时，就纵向对齐，交叉布局时，相应电器元件连续而呈对称的布局。

(2)功能相关的项目应靠近绘制，以清晰表达其相互关系，利于识图。

(3)同等重要的并联通路应按主电路对称布局。

2.3电路或电器元件的布局方法

电路或电器元件的布局方法有功能布局法和位置布局法两种。

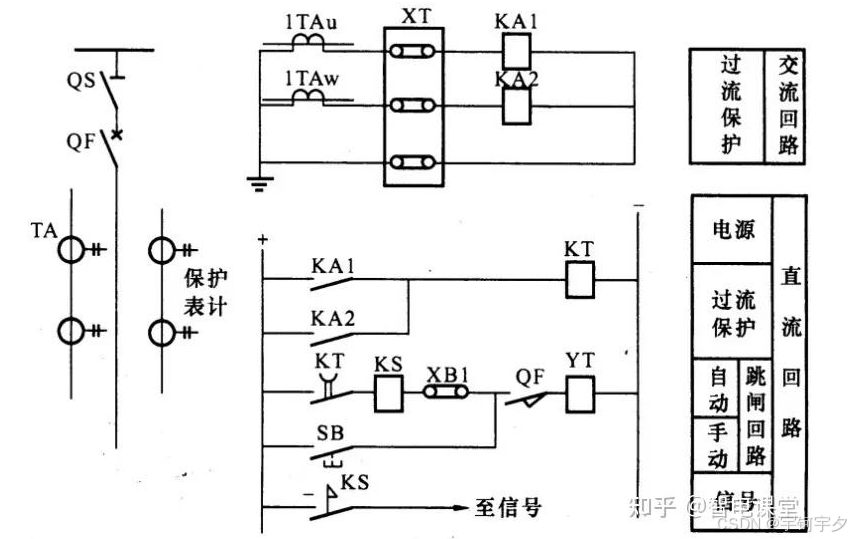

(1)功能布局法。电路或电器元件符号的功能布局法是指电气图中电路或电气元件符号的布局，只考虑便于看出它们所表示的电路或电器元件功能关系，而不考虑实际位置的一种布局方法。在这种布局中，将表示对象划分为若干功能组，按照因果关系从左到右或从上到下布局；为了强调并便于看清其中的功能关系，每个功能组的电器元件应集中布置在一起，并尽可能按工作顺序排列；为了看清其中的功能关系，可将电器元件的多组触点分散在各功能电路中，而不必将它们画在一起。功能布局法在概略图、电路图、功能表图、逻辑图中较为常见，下图所示为功能布局法示意图。

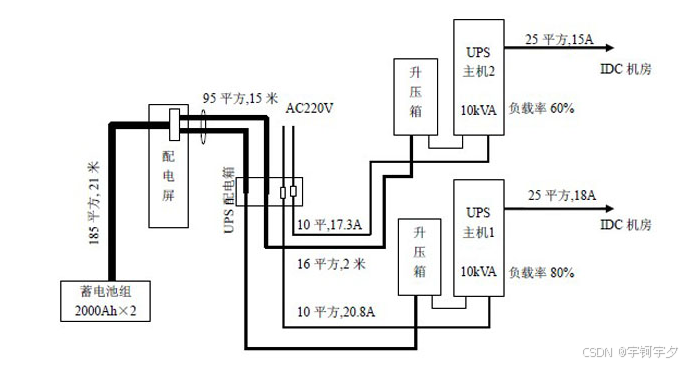

(2)位置布局法。位置布局法是电路或电器元件符号的位置布局与该电器元件实际位置基本一致的布局方法。为了清楚地看出电路或电器元件的相对位置和导线的走向，接线图、平面图、电缆配置图都是采用这种方法，下图所示为位置布局法示意图。

3. 图线的布置

3.1电气图的布置有如下要求：

(1)图线的布置应该有利于识别各种过程及信息流量，并且在图中的各部分之间间隔要均匀，以便重点突出信息流及各种功能单元间的功能关系。

(2)因果关系清楚的电气图，布局顺序应使信息的基本流向为自左至右或自上到下。如电子电路中，输入在左边，输出在右边。

(3)因果关系不清楚且流向不明显的电气图，则应在信息线上加开口箭头。

在电气图中表示导线、信号通路、连接线等的图线一般为直线，即横平竖直，尽可能地减少交叉和弯曲。

电器元件、图线的位置布置方法有如下三种：

(1)垂直布局：是将设备或电器元件图形符号按纵向(列)排列，连接线成垂直布局，类似项目横向对齐。垂直布局图的电器元件、图线在图上的位置可用图幅分区的列号表示。

(2)水平布局：是将表示设备和元件的图形符号按横向(行)布局，连接线成水平方向，类似项目纵向对齐。图中各电器元件、二进制逻辑单元按行排列，从而使各连接线基本上都是水平线。水平布局图的电器元件和连接线在图上的位置可用图幅分区的行号来表示。

(3)交叉布局：为了把相应的元件连接成对称的布局，也可以采用斜向交叉线表示。电气图中的电气元件通常按因果关系、动作顺序从左到右或从上到下的排列方式布置。在分析阅读图时也应按照这一规律。在概略图中，为了便于表达功能概况，常需绘制非电过程的部分流程，但其控制信号流的方向应与电控信号流的流向相互垂直，以示区别。

4. 电路图的表示方法

表示电器元件或功能元件的图形符号、元器件或功能元件之间的连接线、项目代号和端子代号、信号电平约定、位置标记以及了解功能元件必需的补充信息等内容是电路图中必不可少的内容。电路图中常用集中式、半集中式和分开式等三种方法进行表达，以便更清楚地表述上述内容。

4.1集中式表示法

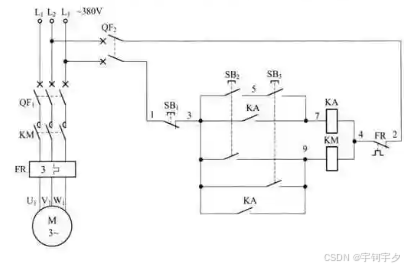

集中式表示法是指将一个元器件各个组成部分的图形符号绘制在一起。下图所示为两台电动机互锁电路原理图，采用的就是集中式表示法，其目的是为了说明电动机供电、控制及相互联锁的电路构成和工作原理。该电路图按照供电电源和功能可划分为两部分：主电路按电流流向绘制，表示电能接触器 KM 到电动机M的供电关系；辅助电路按动作顺序，即功能关系绘制。
