三格电子上新了——高频工业 RFID 读写器

SG-HF80-485

SG-HF80-TCP

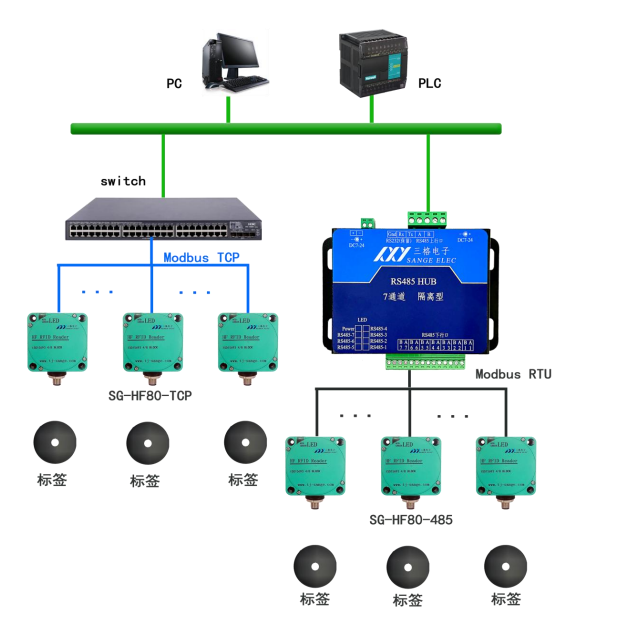

是 工 业 高 频 读 写 器 系 列 产 品 说 明 书 ， 包 含 SG-HF80-485 、

SG-HF80-TCP 共两个产品。使用框图如下图所示意。

1.1 产品功能

高频工业读写器（ RFID ）产品用在自动化生产线 , 自动化分拣系统 , 零部件组

装产线等情境下，在自动化节点的工位上部署 RFID 读写设备，通过与制品的交

互，实现单品级的自动实时识别，自动串联自动化设备和机器人，实现工艺个性

化传输，参数自动化定义，设备自动化检测等场景。

高频工业读写器采用集成天线，天线最大输出功率 23dBm ，最大读写距离

12cm （跟标签和应用环境有关）。支持 ISO15693 标准，可读取 NXP ICODE

SLIX/NXP ICODE SLIX2/FM13HF01N/Fujitsu MB89R118C 等标签，最大支持 2K

字节标签读取。支持移动读卡，读卡数据速率为 26.48kbits/s 。

高频读写器工作在两种模式被动读卡模式（默认工作方式） / 主动读卡模式，

被动读卡模式下，一次 Modbus 读寄存器命令触发一次读卡；主动读卡模式下，

按照设置间隔、数据地址和数据大小读卡。另外主动读卡模式还支持上传和去重

功能。主动读卡模式 + 自动上传，当有标签进入读卡区域时，按照设置频率读卡

并上传数据到上位机。主动读卡模式 + 自动上传 + 去重，当卡片进入读卡区域时，

会按照设置自动读卡间隔寻卡，相同卡片只上传一次数据。

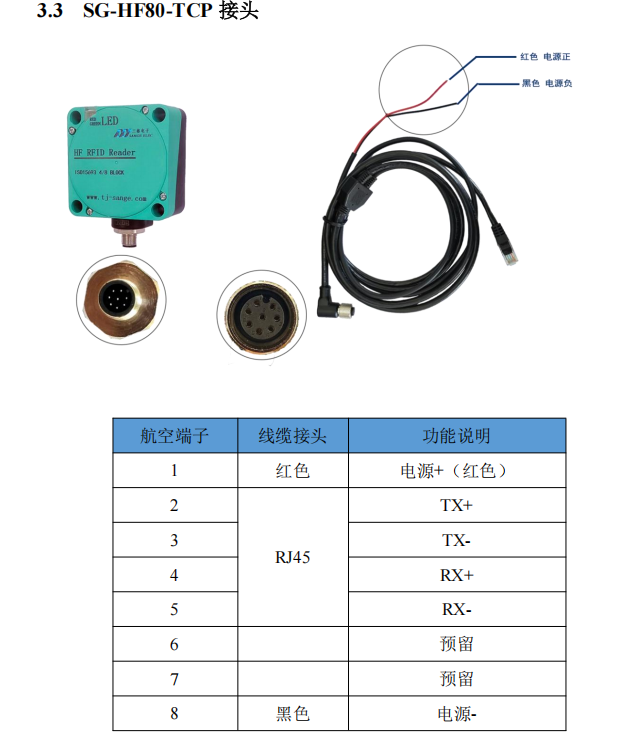

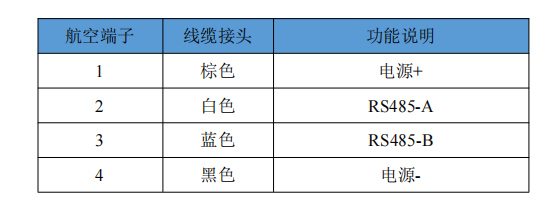

设备采用 12/24V 供电，内置隔离模块、过压过流保护模块，接口采用 4 针

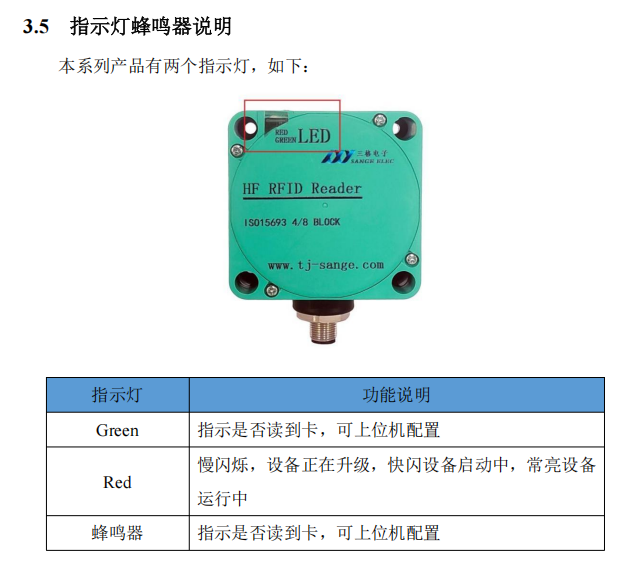

/8 针航空插头。具备 IP67 级防护等级。采用 485/ 网口通讯。有系统和读卡指示

灯用来指示系统和标签状态。

产品配备调试软件，方便读取设备当前工作状态、修改设备配置、展示收发

指令，用户无需理解复杂的射频通信协议，只需通过相应的简单指令操作即可实

现盘点电子标签芯片的 UID 、读存储区和写存储区。

1.2 产品特点

高频一体式工业级 RFID 读写器，通讯方式可选择 RS485 或以太网，该系列

产品读取性能好，距离远，防护等级高，适用于各行各业的自动化生产过程。

外部独立 12/24V 供电。

采用 13.56MHz 工作频率，支持 ISO 15693 标准

支持卡片种类 NXP ICODE SLIX/NXP ICODE SLIX2/FM13HF01N/Fujitsu

MB89R118C

支持最大 2K 字节容量卡片读写

支持卡片块大小自动获取

支持 MODBUS RTU 、 MODBUS TCP 协议，便于二次开发

IP67 防护等级，可适用于油污、粉尘、潮湿的恶劣工况

电源带过流过压保护和滤波功能，能适用恶劣的电磁干扰环境

支持 7 路 TCP 连接， ModbusTCP 最多 7 路。

本设备 ModbusTCP 和 ModbusRTU 作为 Modbus 从站，支持 3/6/16 功能码

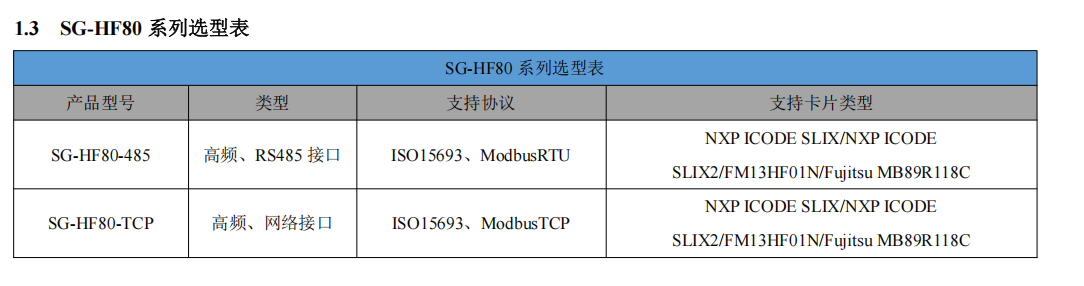

可通过配置软件修改设备配置。
