缘起：在荣品的PRO-RK3566开发板的Android13下，千兆网卡RTL8211F-CG异常了。

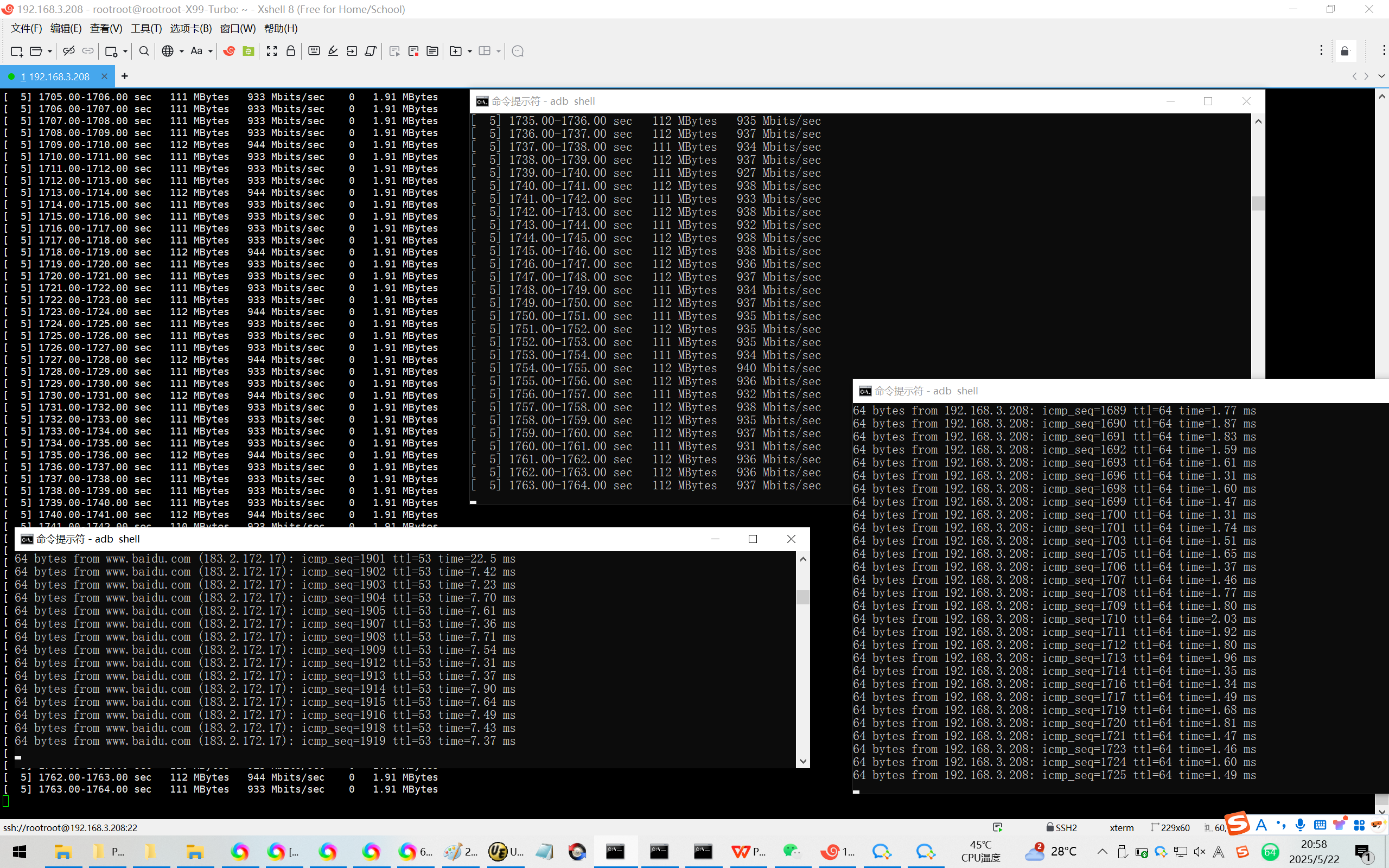

今天我司 地面站项目的千兆网RTL8211F-CG异常。

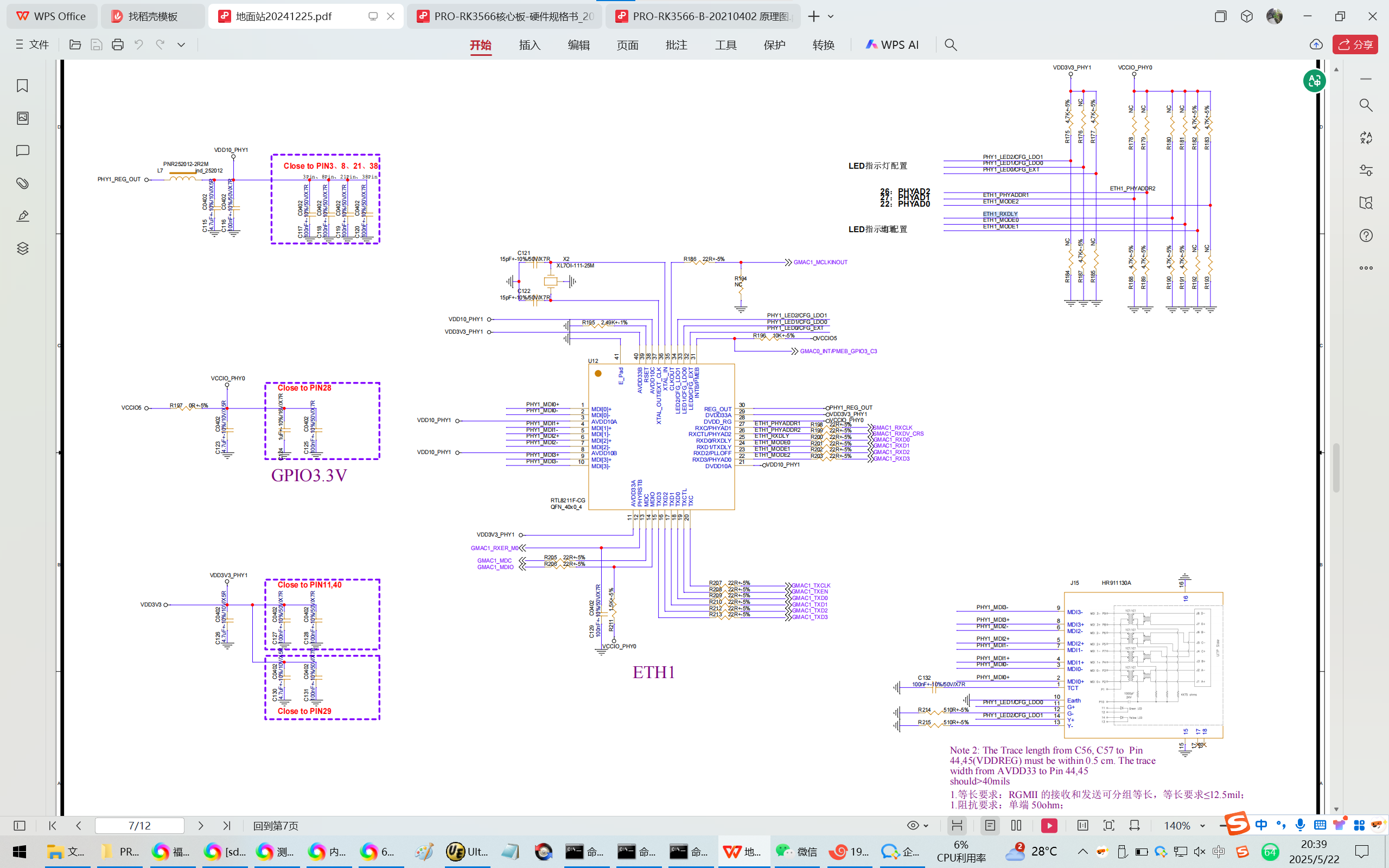

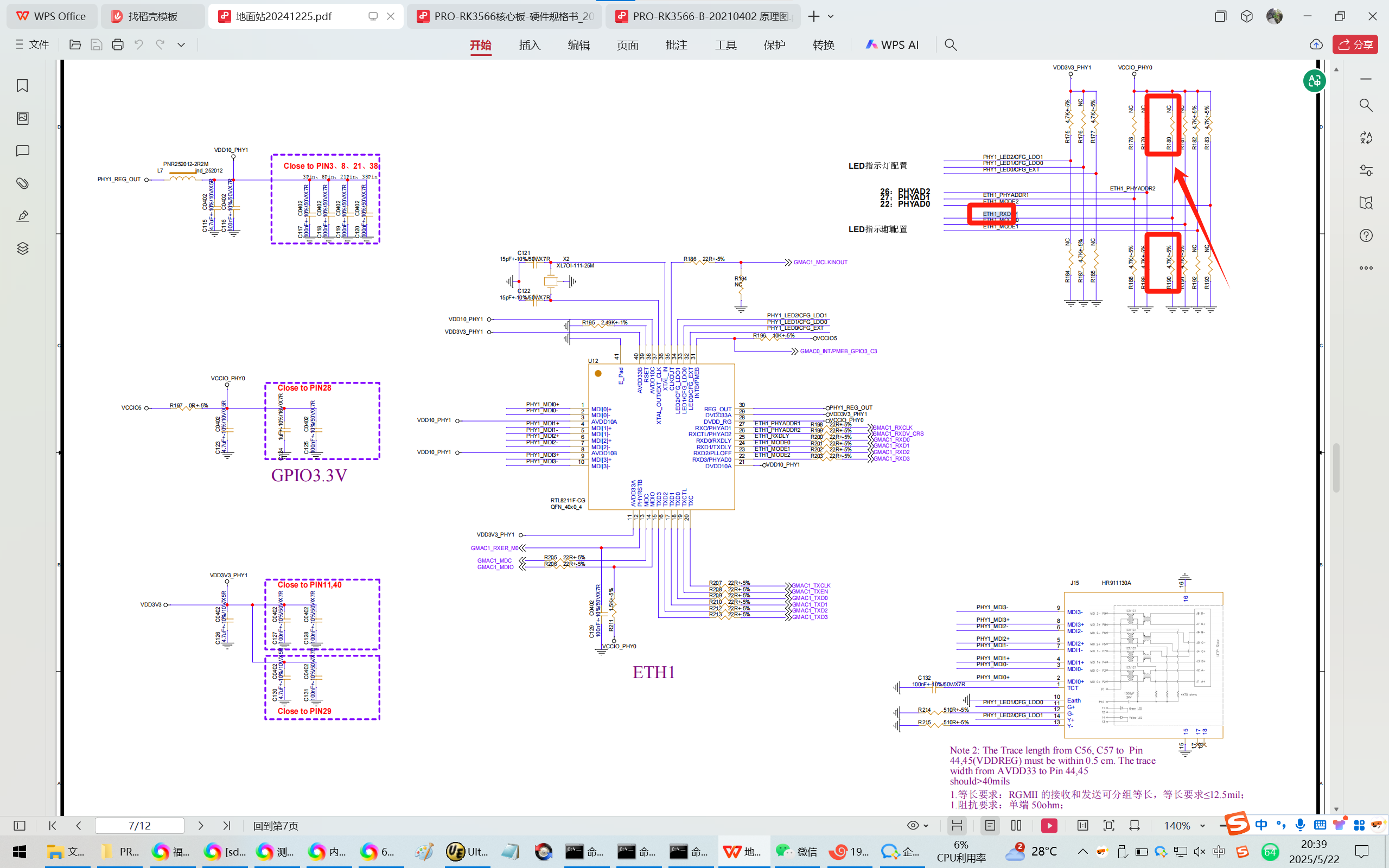

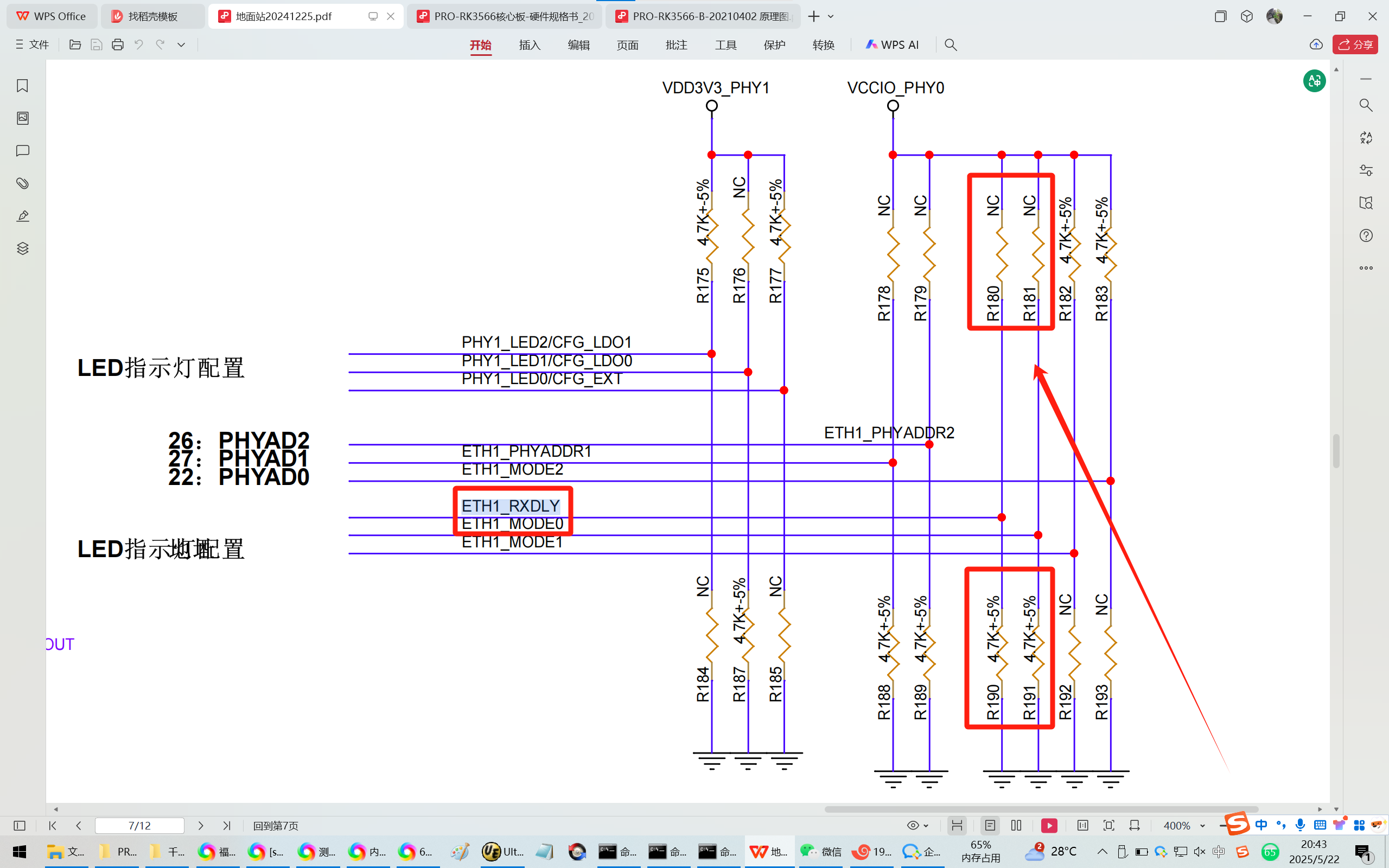

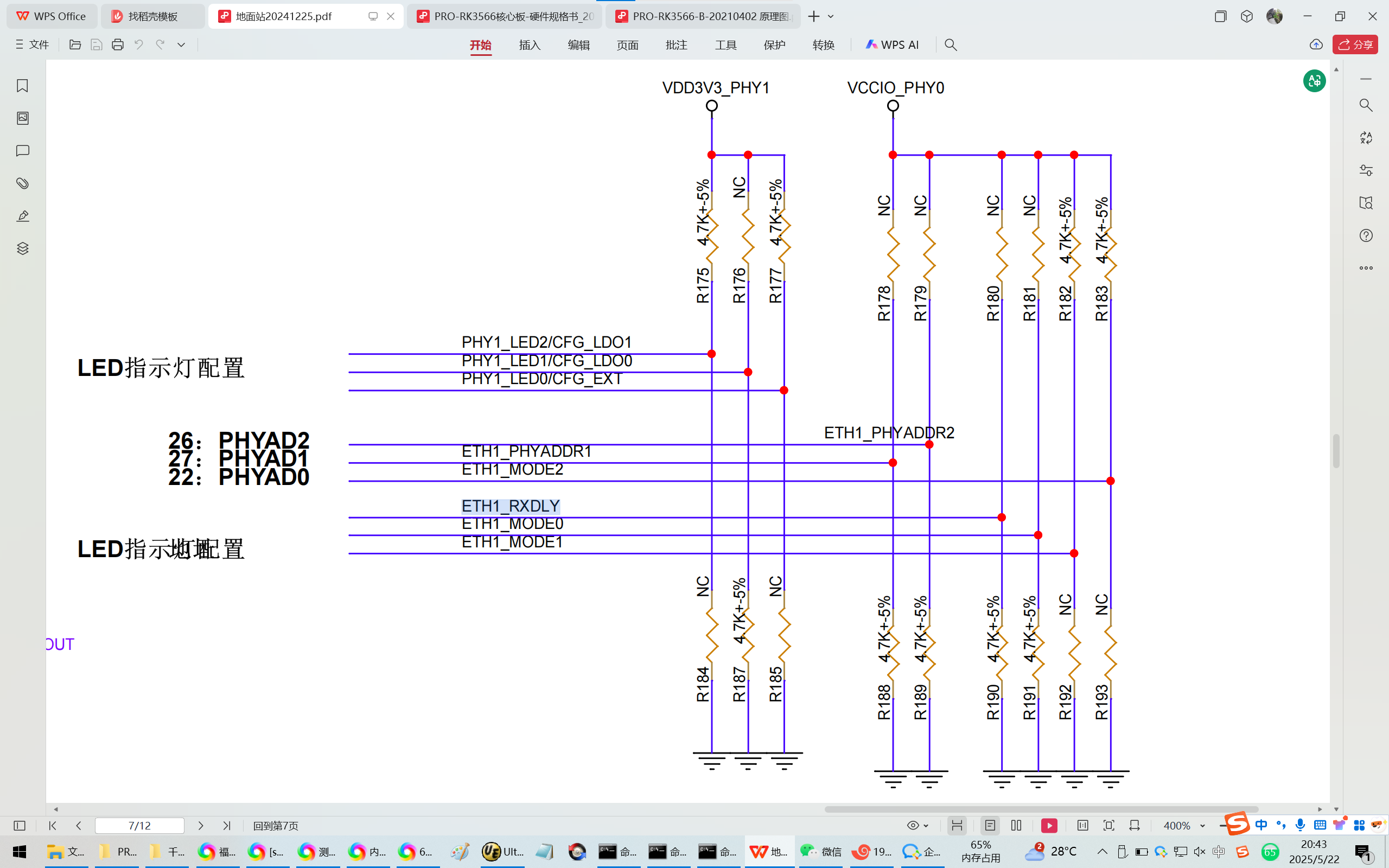

将R190/R191 【拉低】ETH1_RXDLY/ETH1_MODE0 【芯片RTL8211F-CG】  PIN25/PIN24

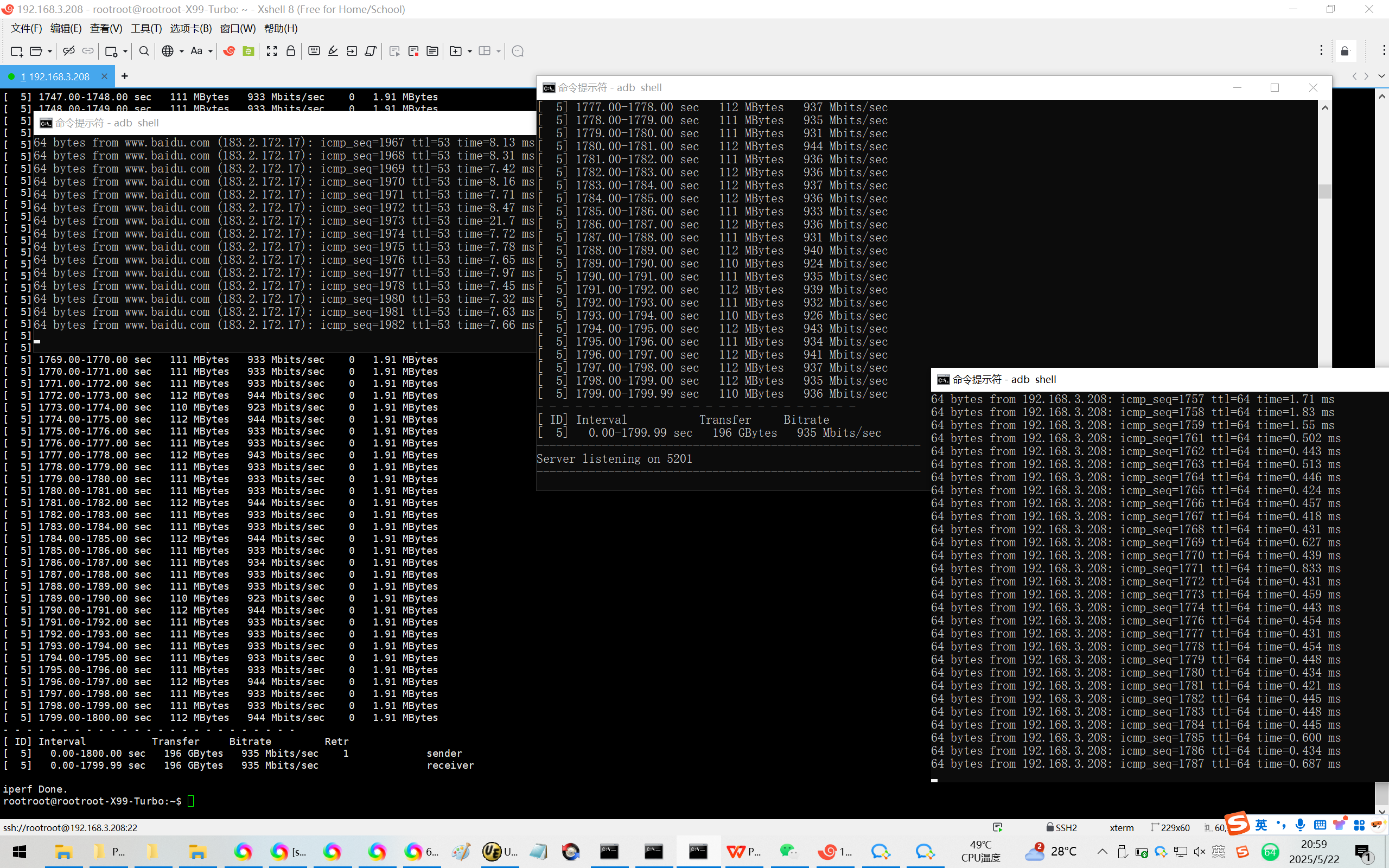

修改成为  R180/R181【拉高】即正常了。

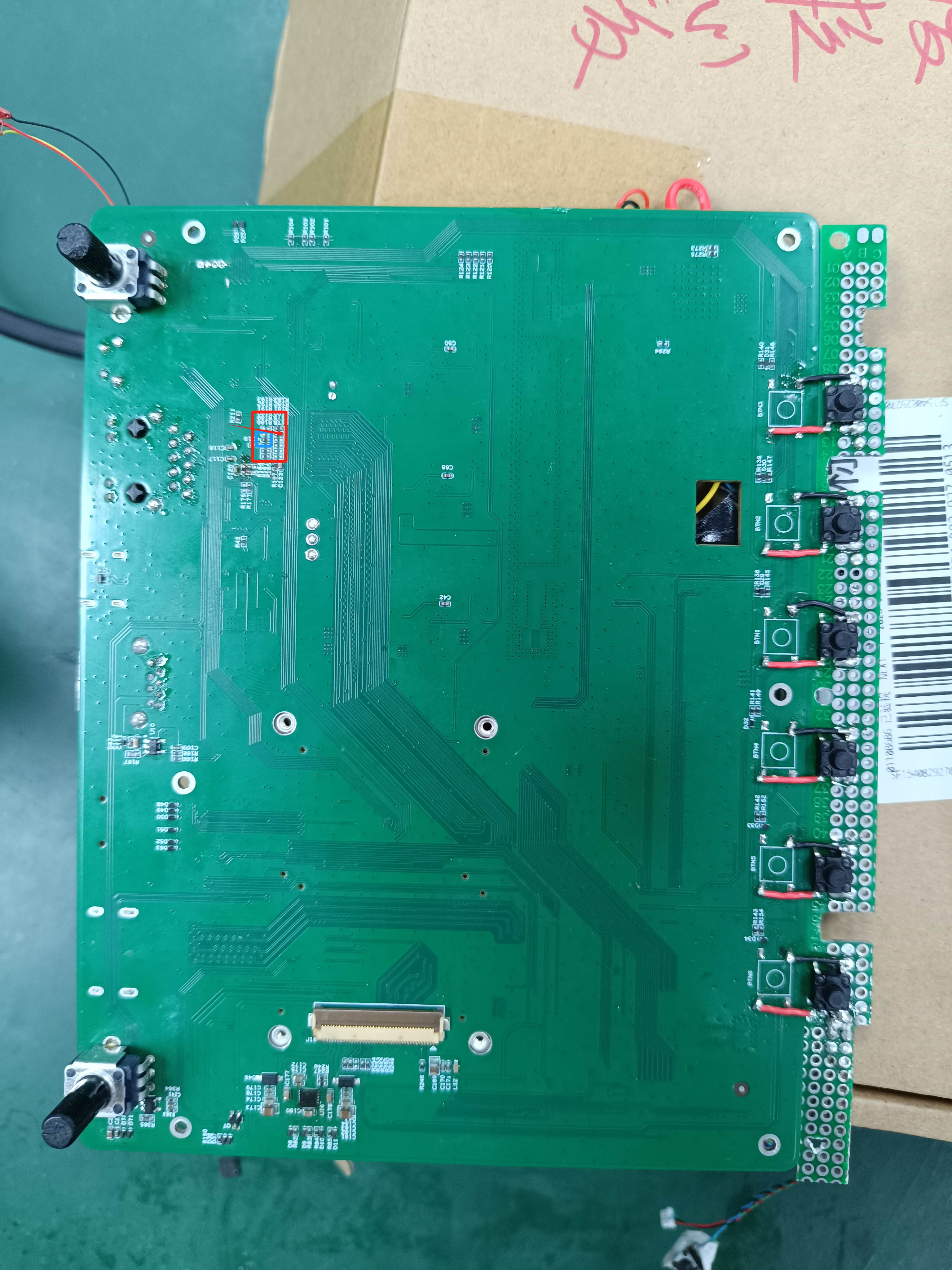

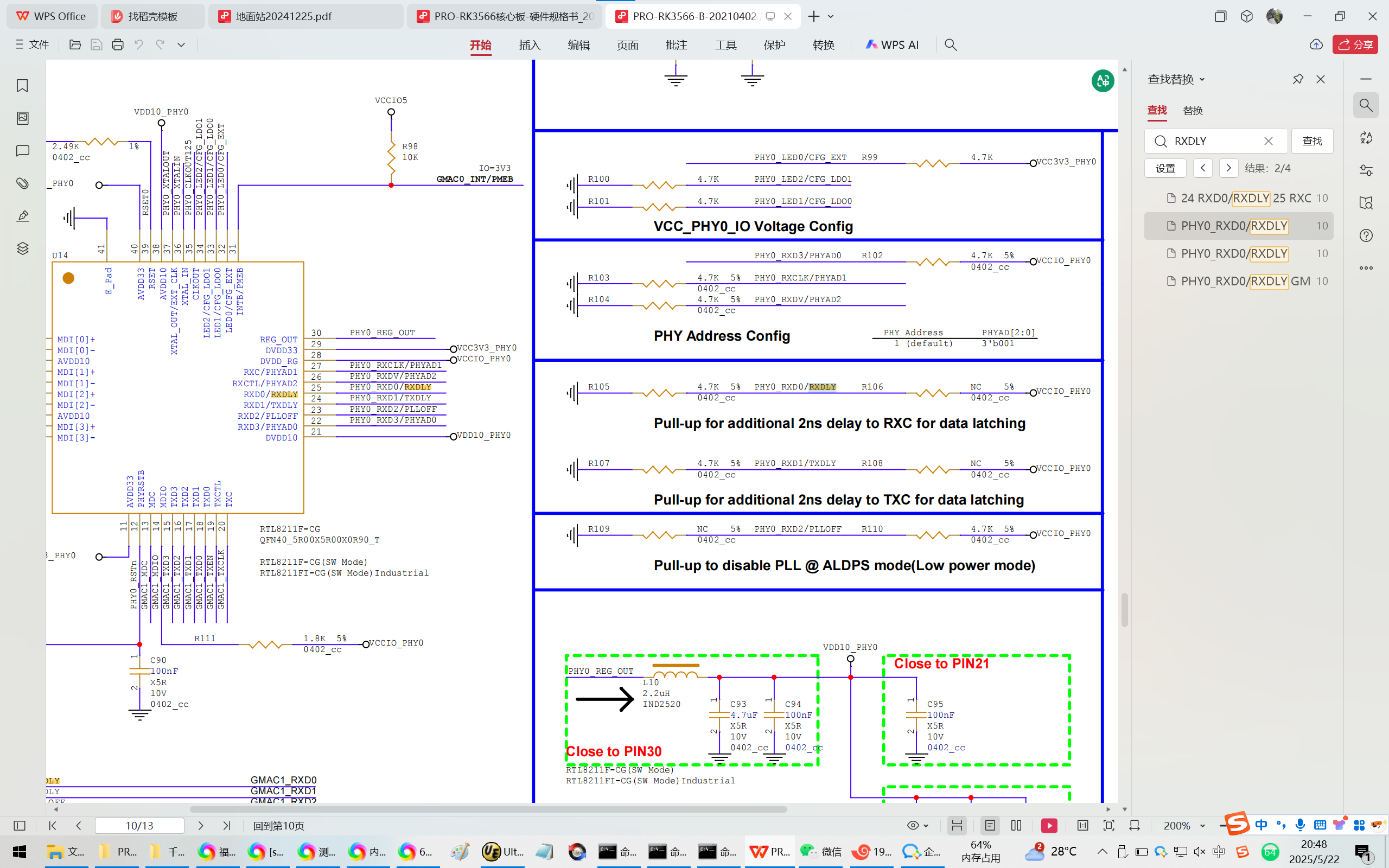

但是 贵司 PRO-RK3566开发板的底板的RTL8211F-CG的PIN25/PIN24都为拉低，请问是啥原因呢？

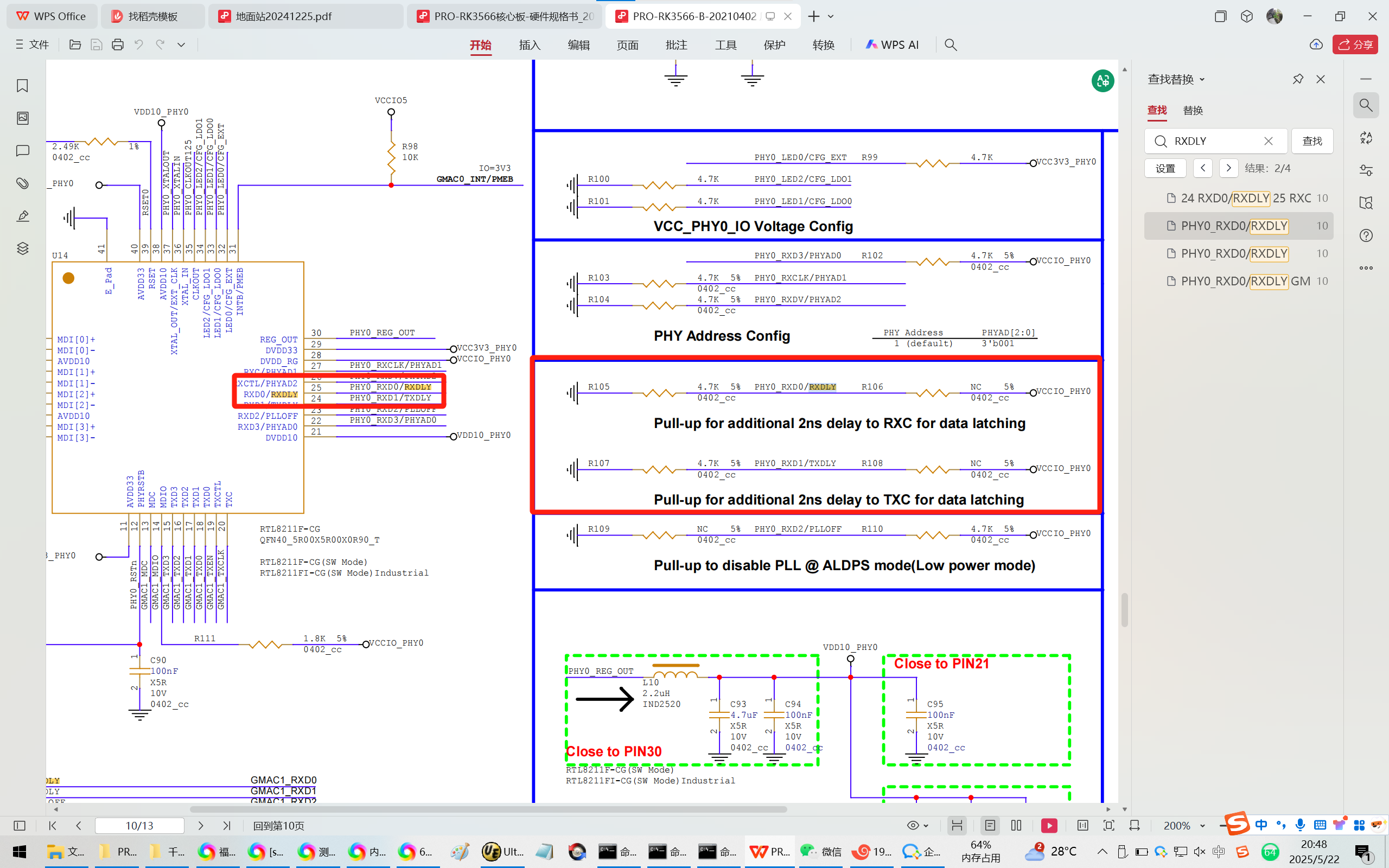

从规格书来看是通过硬件延时调整时钟信号（TXC、RXC）的延迟 来优化数据传输的时序；

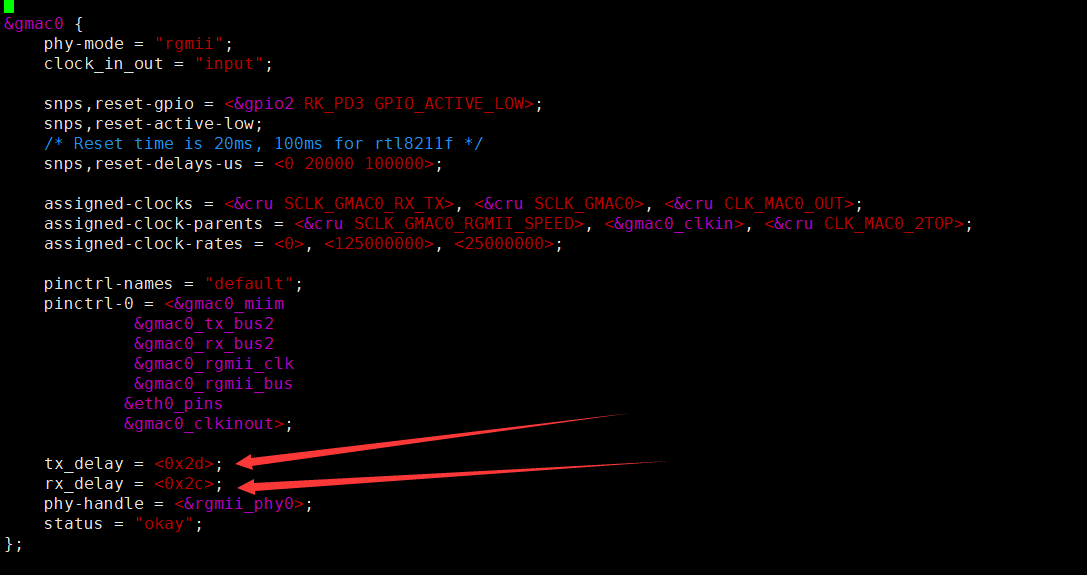

看起来作用跟调整tx_delay、rx_delay的作用差不多
