卫星姿态角解析：Roll/Pitch/Yaw与Φ/Ω/Κ的对应关系

引言

在卫星遥感与摄影测量领域，准确描述卫星姿态是进行精确定位和影像处理的基础。卫星的姿态可以通过两种常见的角度系统来描述：一种是航空领域常用的滚动(Roll)、俯仰(Pitch)和航偏(Yaw)，另一种是摄影测量中的外方位角元素Φ(Phi)、Ω(Omega)、Κ(Kappa)。本文将深入探讨这两种角度系统的定义、相互关系及其在卫星姿态描述中的应用。

一、卫星姿态的基本概念

卫星姿态是指卫星本体相对于某一参考坐标系的方位状态。准确描述卫星姿态对于：

1. 遥感影像的几何校正
2. 卫星轨道控制
3. 载荷对准
4. 多源数据融合

等应用至关重要。

二、Roll/Pitch/Yaw角度系统

Roll/Pitch/Yaw系统源于航空航天领域，用于描述飞行器（如卫星）的姿态：

1. 滚动(Roll)：绕飞行器纵轴（假设飞行器飞行方向为X轴）的旋转

   • 正方向：右翼向下为正向
   • 范围：-180°至+180°

2. 俯仰(Pitch)：绕飞行器横轴（Y轴）的旋转

   • 正方向：机头向上为正向
   • 范围：-90°至+90°

3. 航偏(Yaw)：绕飞行器垂直轴（假设飞行器的上方向为Z轴）的旋转

   • 正方向：机头向右偏转为正向
   • 范围：-180°至+180°

对于卫星而言，通常以速度方向为参考基准。

三、Φ/Ω/Κ外方位角元素系统

Φ/Ω/Κ系统是摄影测量中描述相机或传感器外方位姿态的标准方法：

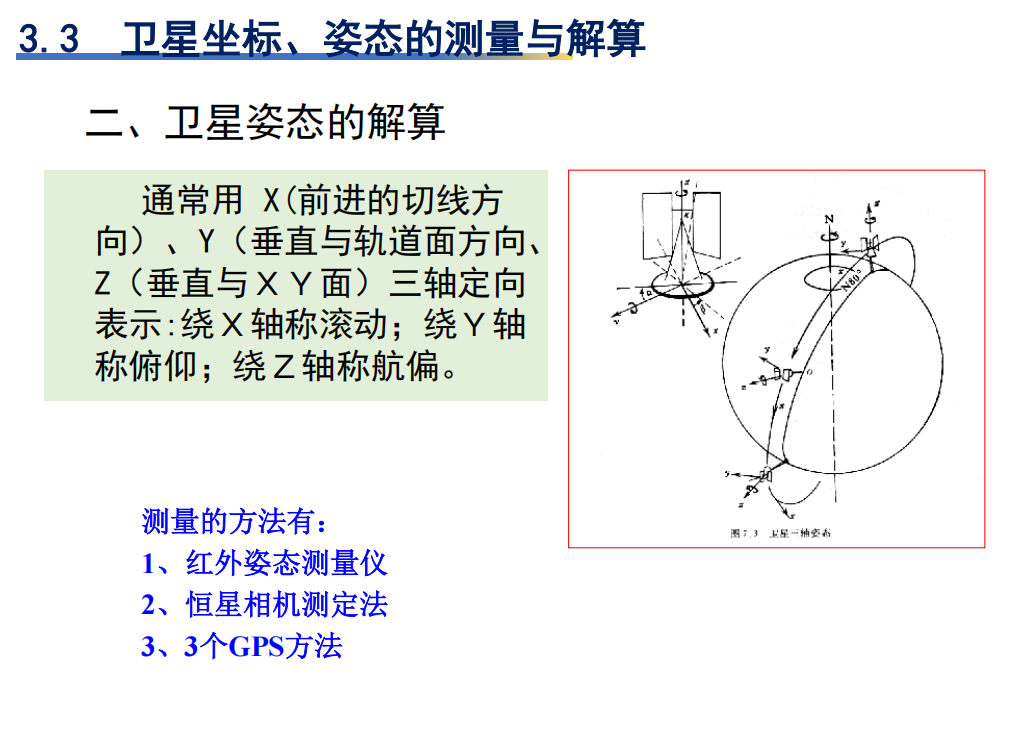

1. Φ(Phi)：绕X轴的旋转角
2. Ω(Omega)：绕Y轴的旋转角
3. Κ(Kappa)：绕Z轴的旋转角

这三个角度通常按照一定的旋转顺序（X-Y-Z）组合使用，通过旋转矩阵来描述传感器的姿态。

四、两种角度系统的对应关系

Roll/Pitch/Yaw与Φ/Ω/Κ之间存在明确的对应关系。在大多数卫星应用中，两种系统的对应关系为：

Roll (滚动) ≈ Φ (绕X轴旋转)
Pitch (俯仰) ≈ Ω (绕Y轴旋转)
Yaw (航偏) ≈ Κ (绕Z轴旋转)

五、实际应用中的注意事项

1. 坐标系定义：不同卫星制造商可能使用不同的坐标系定义
2. 旋转顺序：必须明确旋转顺序，否则会导致错误
3. 奇异点：当俯仰角为±90°时会出现万向节锁问题
4. 单位一致性：确保所有角度使用相同单位（通常为弧度或度）

六、卫星姿态描述实例

以某光学遥感卫星为例：

• Roll角度：影响影像的横向几何精度
• Pitch角度：影响影像的纵向几何精度
• Yaw角度：影响影像的整体旋转

对应的Φ/Ω/Κ参数将用于摄影测量处理中的几何校正。

结论

理解Roll/Pitch/Yaw与Φ/Ω/Κ两种姿态描述系统的对应关系，对于卫星遥感数据处理至关重要。虽然两者在物理意义上相似，但由于旋转顺序和坐标系定义的差异，在实际应用中需要谨慎处理转换关系。建议在处理具体卫星数据时，仔细查阅相关文档以确认具体的角度定义和转换方法。
