【Mini-F5265-OB开发板试用测评】2、关于platform.c中的串口号初始化修改的建议

news 来源：原创 2025/5/24 6:06:46

【前言】
MM32F5260中的示例工程，灵动微的工程师们，编写了非常优秀的示例工程供用户用来验证。但是常用的串口工程师们都是使用开发板的MM32LINK-OB用来连接串口实现打印的。在工程中提供了platform.c用于开发板的LED、Button、uart的初始化，并实现了printf的重定向。我在前面的试用中经查看串口，他使用的是uart2用于输出printf。但是开发板接到MM32LINK的是uart3，在修改后，由于没有注意到给printf重定向的输入函数中，没有修改对应的串口，一上电就卡死，查找了好久才找到原因。因此建议示例模版最好修改为uart3。在这里我也做了修改，希望能帮到以后应用中需要使用MM32LINK直接用于调试打印的工程师朋友们。

【原理图】

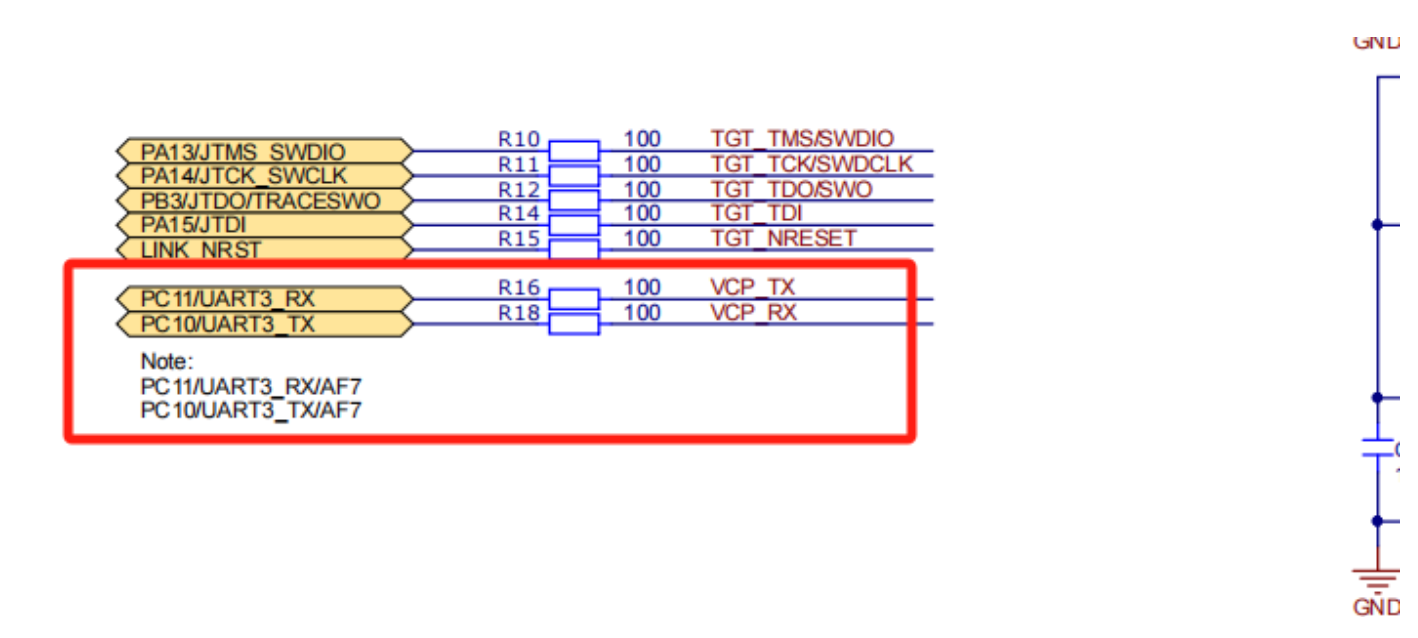

在官方给出的原理图中，PC10做为uart3的TX，接到了MM32LINK中，并通过虚拟口串口接到了USB_DEBUG中。

在这里插入图片描述

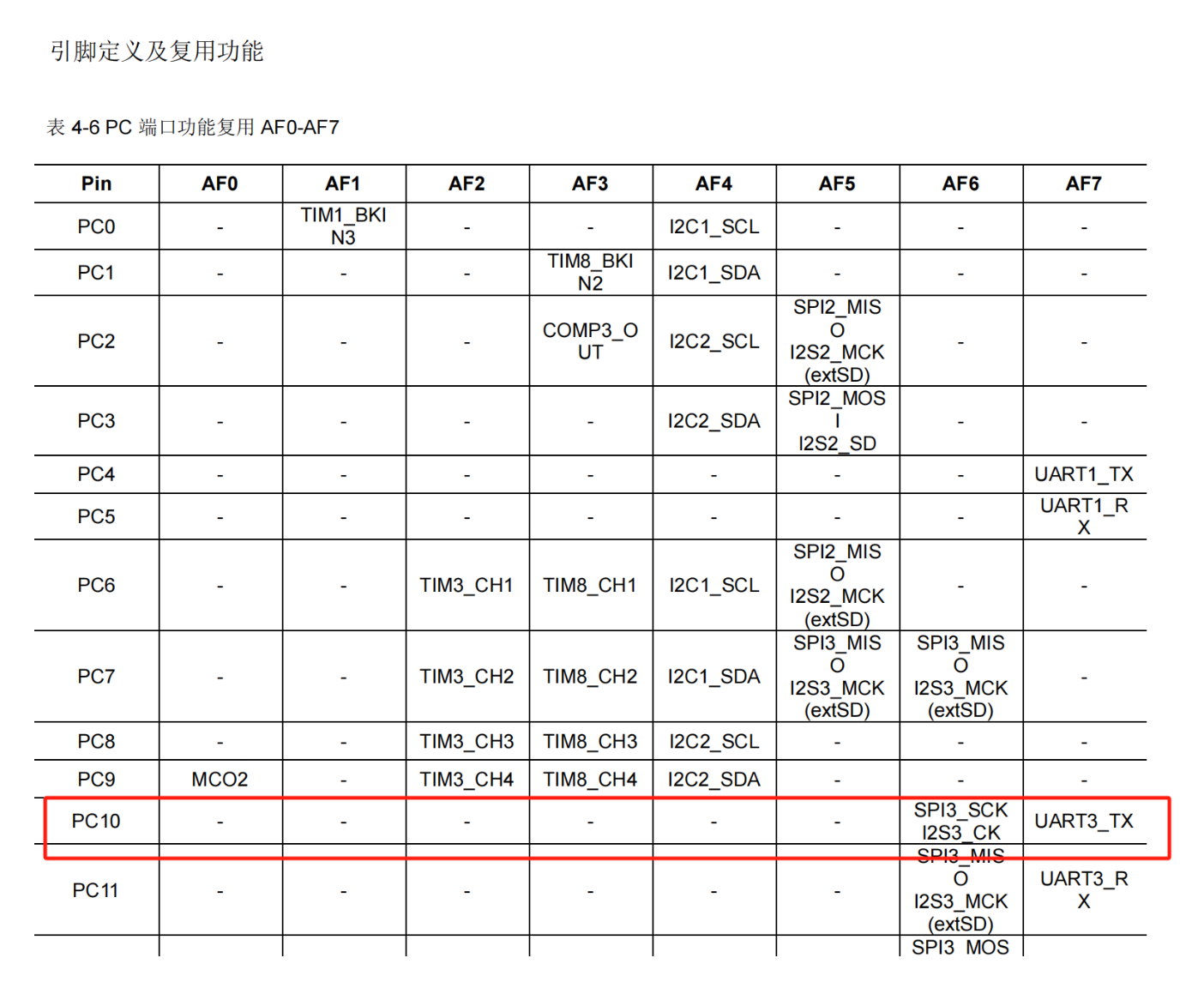

在原理图中，也是注明了UART3，IO复用参数为AF7，经查看产品手册的引脚及复用功能，也是对应的AF7：

在这里插入图片描述

【代码修改】
1、首先修改 platform.h对调试打印进行宏定义，方便以后修改：

/*  DEBUG UART define begin *************************************************/
#define DEBUG_UART                  UART3
#define DEBUG_UART_TX_PORT          GPIOC
#define DEBUG_UART_TX_PIN_SOURC     GPIO_PinSource10
#define DEBUG_UART_RCC              RCC_APB1Periph_UART3
#define DEBUG_UART_TX_GPIO_RCC      RCC_AHBPeriph_GPIOC
#define DEBUG_UART_GPIO_AF          GPIO_AF_7
#define DEBUG_UART_TX_PIN           GPIO_Pin_10
/*  DEBUG UART define   end  *************************************************/`

2、修改初始化串口函数：

void PLATFORM_InitConsole(uint32_t Baudrate)
{GPIO_InitTypeDef GPIO_InitStruct;UART_InitTypeDef UART_InitStruct;RCC_APB1PeriphClockCmd(DEBUG_UART_RCC, ENABLE);UART_StructInit(&UART_InitStruct);UART_InitStruct.BaudRate      = Baudrate;UART_InitStruct.WordLength    = UART_WordLength_8b;UART_InitStruct.StopBits      = UART_StopBits_1;UART_InitStruct.Parity        = UART_Parity_No;UART_InitStruct.HWFlowControl = UART_HWFlowControl_None;UART_InitStruct.Mode          = UART_Mode_Tx;UART_Init(DEBUG_UART, &UART_InitStruct);UART_Cmd(DEBUG_UART, ENABLE);RCC_AHBPeriphClockCmd(DEBUG_UART_TX_GPIO_RCC, ENABLE);GPIO_PinAFConfig(DEBUG_UART_TX_PORT, DEBUG_UART_TX_PIN_SOURC, DEBUG_UART_GPIO_AF);GPIO_StructInit(&GPIO_InitStruct);GPIO_InitStruct.GPIO_Pin   = DEBUG_UART_TX_PIN;GPIO_InitStruct.GPIO_Speed = GPIO_Speed_High;GPIO_InitStruct.GPIO_Mode  = GPIO_Mode_AF_PP;GPIO_Init(DEBUG_UART_TX_PORT, &GPIO_InitStruct);
}

3、修改重定向函数：

/************************************************************************************************************************ @brief  redefine fputc function* @note   for printf* @param  ch* @param  f* @retval ch*********************************************************************************************************************/
int fputc(int ch, FILE *f)
{UART_SendData(DEBUG_UART, (uint8_t)ch);while (RESET == UART_GetFlagStatus(DEBUG_UART, UART_FLAG_TXC)){}return (ch);
}

这样后，就可以直接使用MM32LINK进行调试输出了。只需要一根USB线就OK，比较方便。

【总结】
此次修改，花费的时间不多，总体代码结构不变，宏定义了串口的参数，这样如果想修改printf的到其他的串口，也只需要对宏定义进行修改，这样就不会漏掉修改的参数。当然还可以能过ifdef来创建多组宏义来，来选择不同的串口输出，这样就会更简单。
