在TIA 博途中下载程序时找不到对应的网卡怎么办？

news 来源：原创 2025/5/24 6:04:25

1. 检查物理连接

确认网线已正确连接PLC和PC，接口指示灯正常。
尝试更换网线或交换机端口，排除硬件故障。

2. 确认网卡驱动已安装

设备管理器检查：

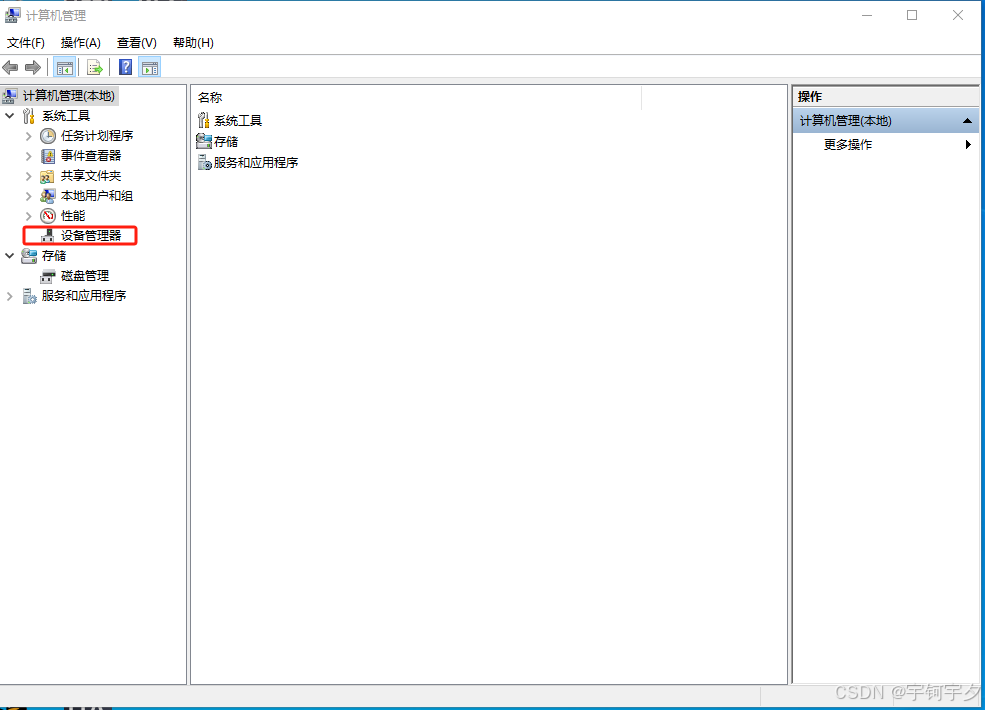

- 右键点击“此电脑” → “管理” → “设备管理器”。

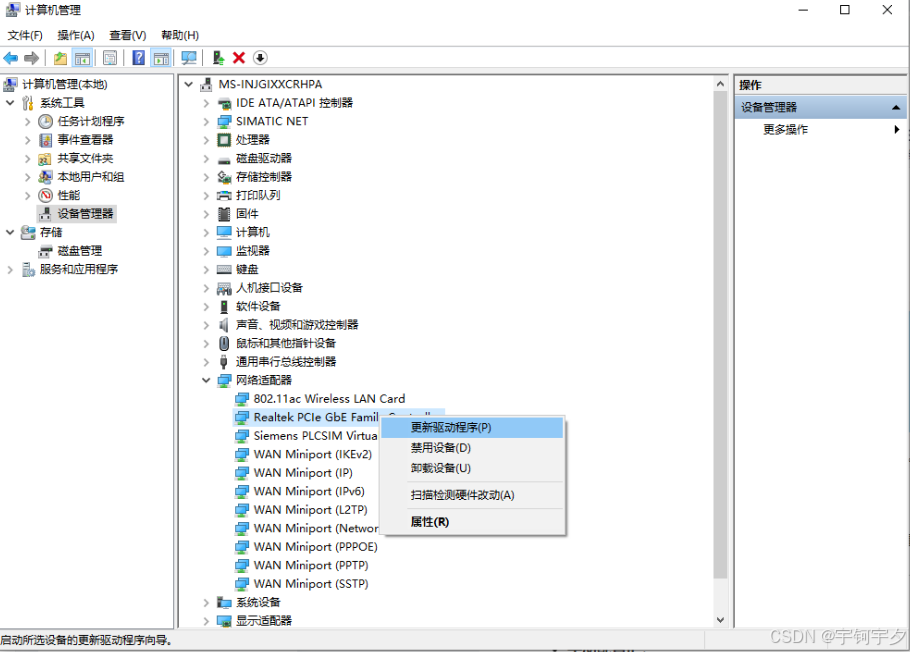

展开“网络适配器”，确认网卡无黄色感叹号（驱动异常）。
若有异常，右键更新驱动或从官网下载最新驱动。

禁用/启用网卡：
- 在设备管理器中右键网卡，选择“禁用设备”，再重新启用。

3. 设置PC网卡IP与PLC同网段

手动配置IP：

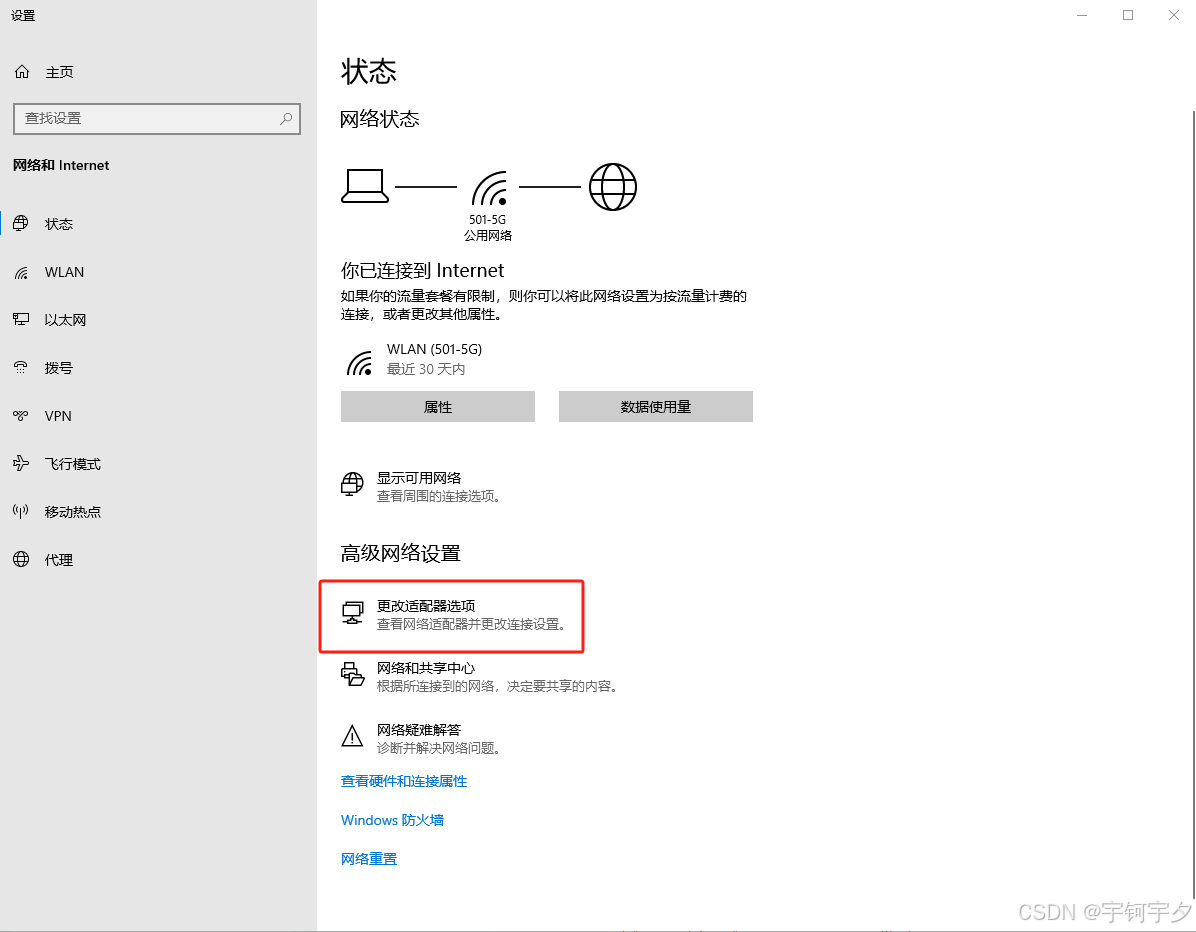

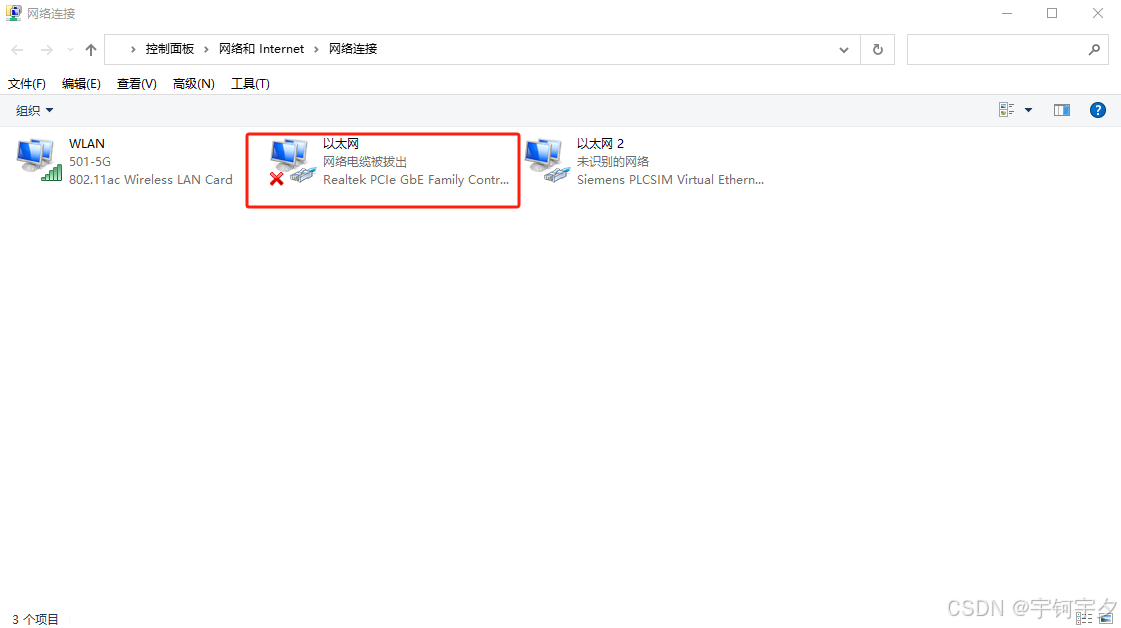

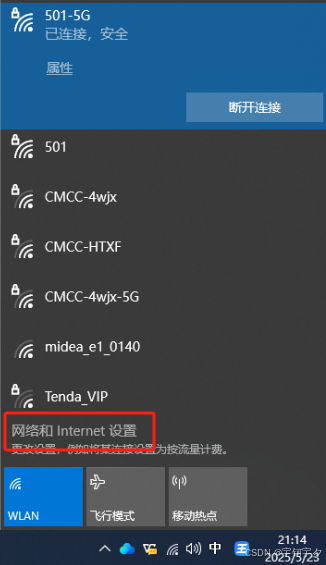

- 打开 “网络和internet” → “更改适配器设置”。

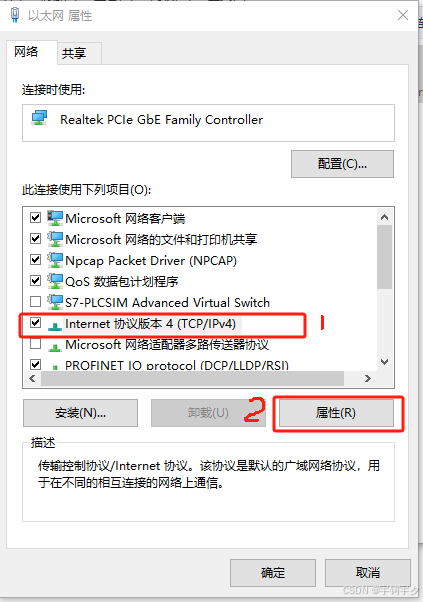

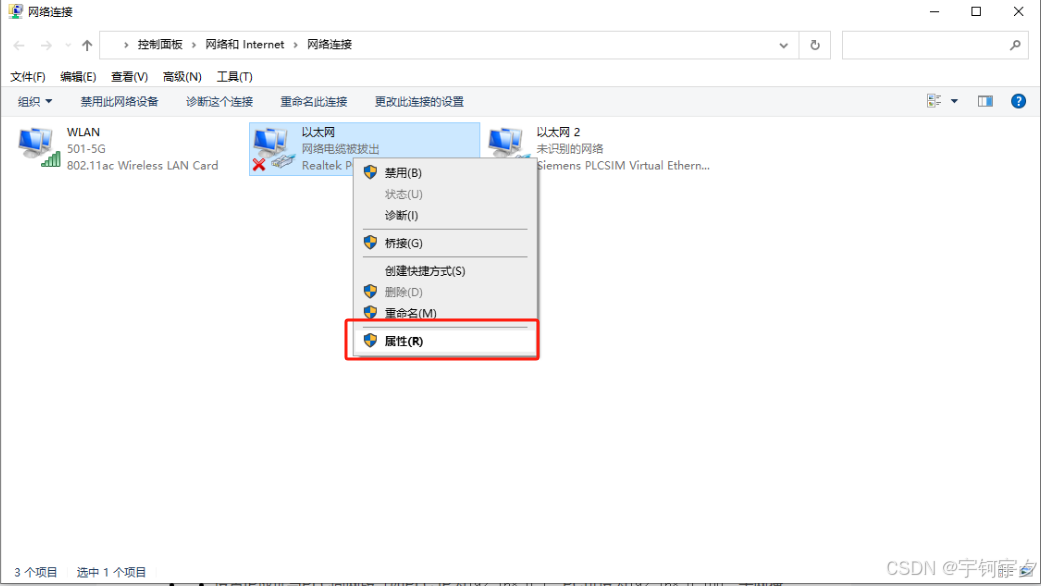

- 右键所用网卡(我用无线做教程没有连接PLC，所以网卡是XX)→ “属性” → 双击“IPv4”。

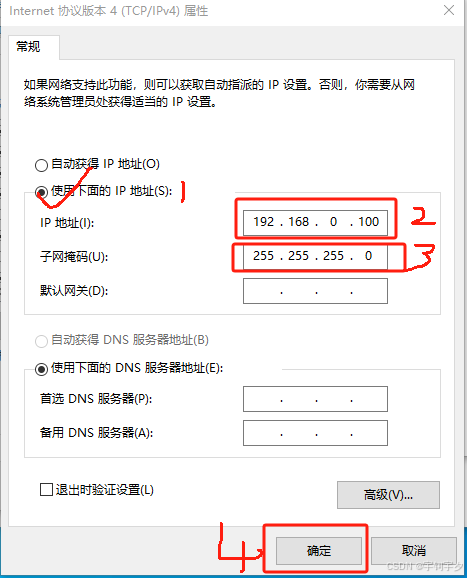

设置IP地址与PLC同网段（如PLC IP为192.168.0.1，PC可设为192.168.0.100，子网掩码255.255.255.0）。

关闭防火墙/杀毒软件：
- 临时关闭防火墙和杀毒软件，避免拦截通信。

4. 在TIA Portal中配置接口

更新访问路径：
- 打开项目 → 进入“在线访问” → 展开“网络接口”。
- 右键点击“更新可访问的设备”，刷新列表。
- 若网卡未显示，尝试手动添加（见下一步）。
手动指定网卡：
- 在“控制面板” → “设置PG/PC接口”（或运行Set PG/PC Interface）。
- 在“应用程序访问点”选择S7ONLINE → 在下拉列表中选择正确的网卡。
- 确认后重启TIA Portal。

5. 检查系统兼容性

TIA Portal版本支持：
- 某些旧版TIA Portal可能不支持新网卡（如USB转以太网适配器）。建议使用原生Intel/Realtek网卡。
- 查看西门子兼容性列表。
以管理员身份运行：
- 右键TIA Portal快捷方式 → “以管理员身份运行”。

6. 其他高级排查

Wireshark抓包分析：
- 使用Wireshark监听网卡，确认是否有PLC的ARP请求/响应。
更换PC或网卡测试：
- 尝试在其他电脑连接PLC，确认是否为本地网卡故障。
西门子技术支持：
- 若问题持续，收集诊断信息（如TIA日志）并联系西门子支持。

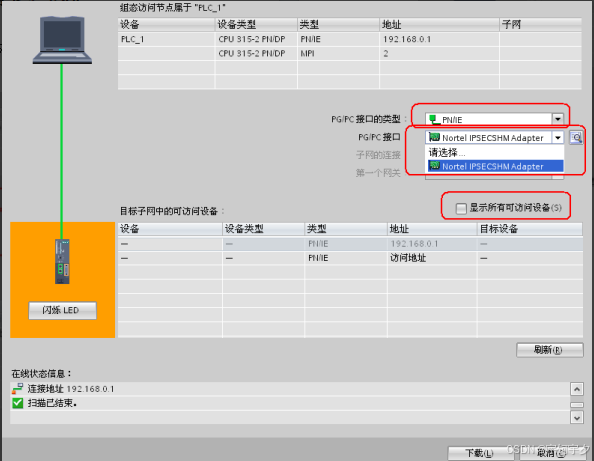

当下载程序时，会自动弹出程序下载界面，在界面中选择使用的网卡和需要下载的PLC，下图所示：

在“PG/PC接口的类型”中选择使用的网络，例如MPI、PROFIBUS及PN/IE,在下面的“PG/PC接口”中选择使用的网卡后，PC会自动搜索需要连接的PLC地址，例如以太网IP地址 192.168.0.1，也可以选择“显示所有可以访问设备”选项，PC将扫描网络上所有的站点并在表格中列出，然后选择相应的PLC，点击“下载” 按钮即可进行下载任务。
