开疆智能Profinet转RS485网关连接温度送变器配置案例

项目介绍

本案例是某钢厂项目中，客户需要将温度送变器的数据传送到PLC之中，由于温度送变器采用的是RS485通讯，无法和西门子1200PLC直接通讯故选择开疆智能研发的Profinet转RS485网关进行数据转换。

配置流程

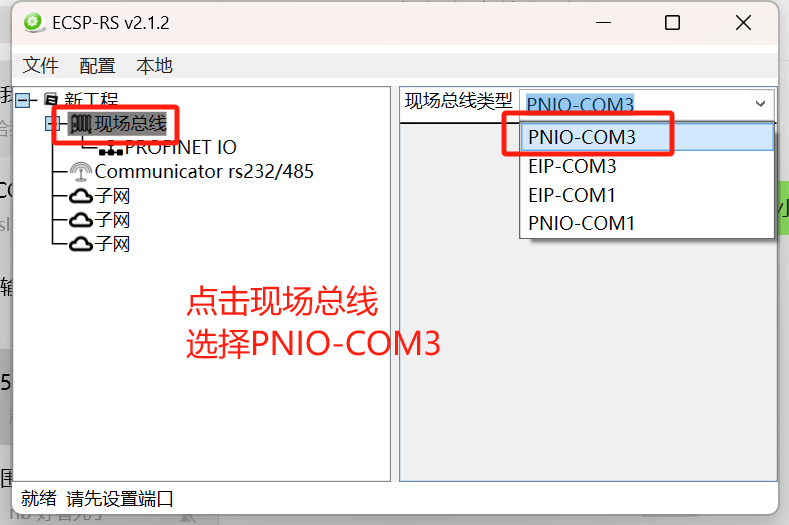

首先打开Profinet转RS485网关的配置软件“ECSP-RS”新建项目选择对应功能的网关模块

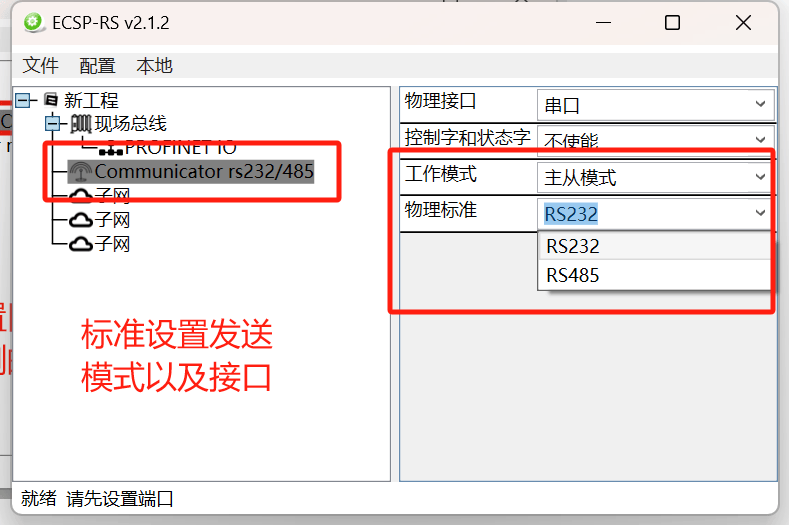

设置发送模式是主从模式还是生产消费者模式

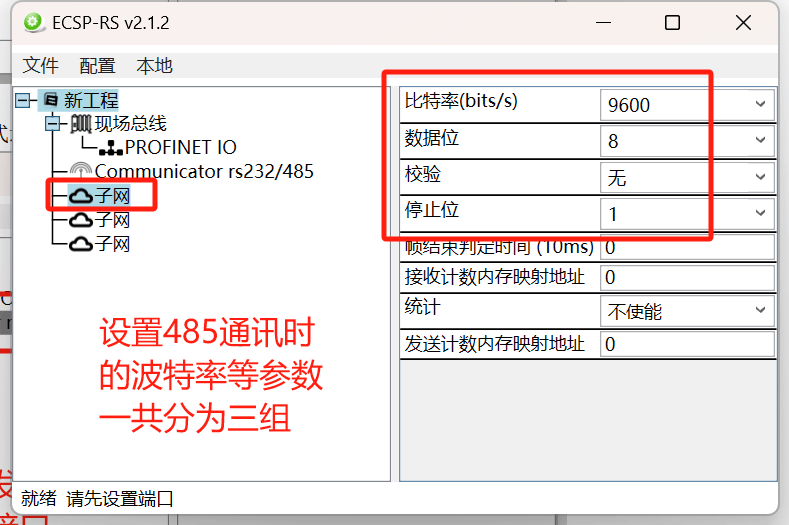

设置485参数，如波特率，数据位，停止位等

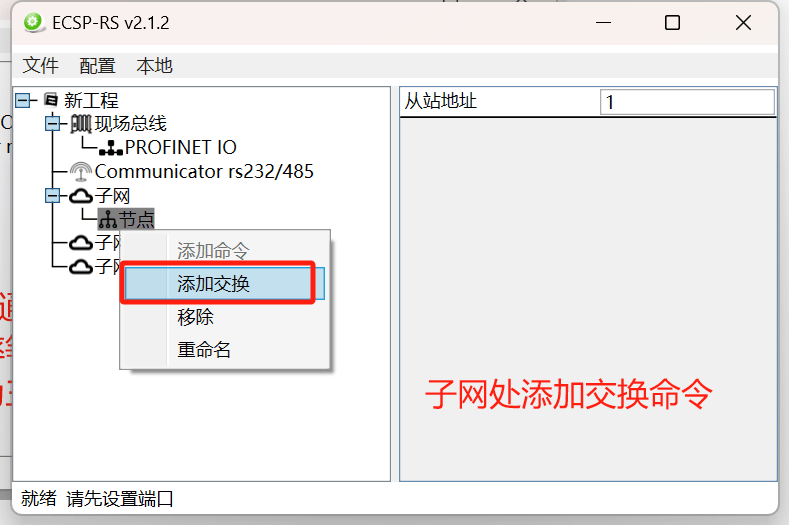

添加子网交换命令，由于从站使用的是Mdbus协议所以选择主从模式。

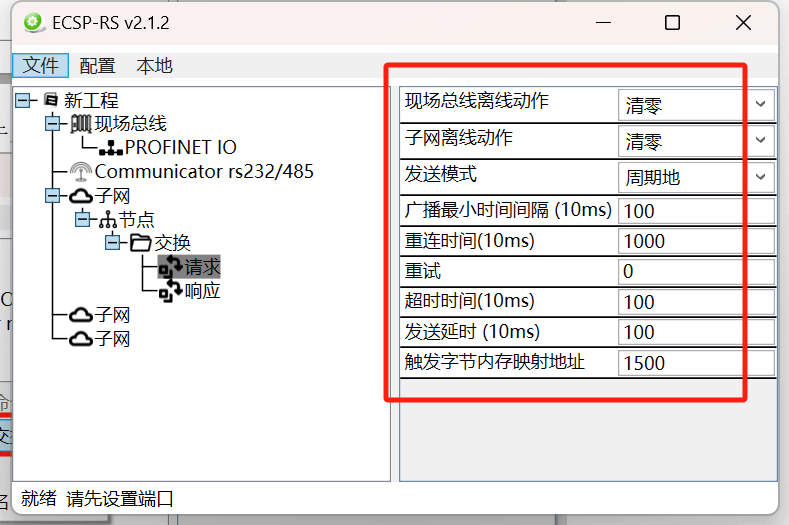

分别设置发送和接收的条件参数，比如发送模式是周期

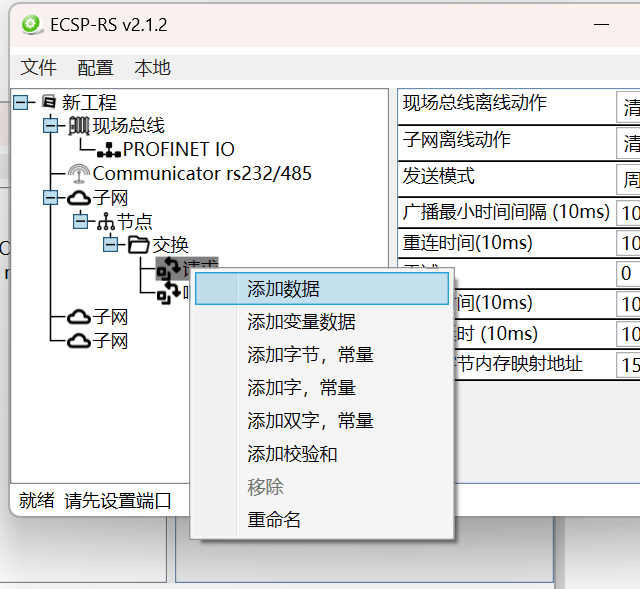

添加数据，可以选择添加数据，变量数据，常量数据等

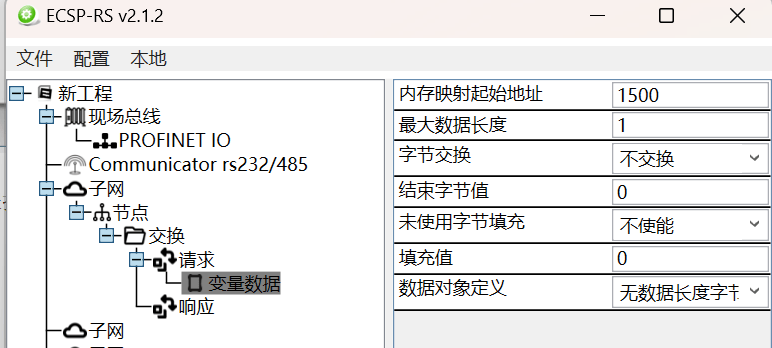

如果您想通过PLC来发送报文那么需要选择数据或变量数据。可设定固定的数据长度或非固定数据长度

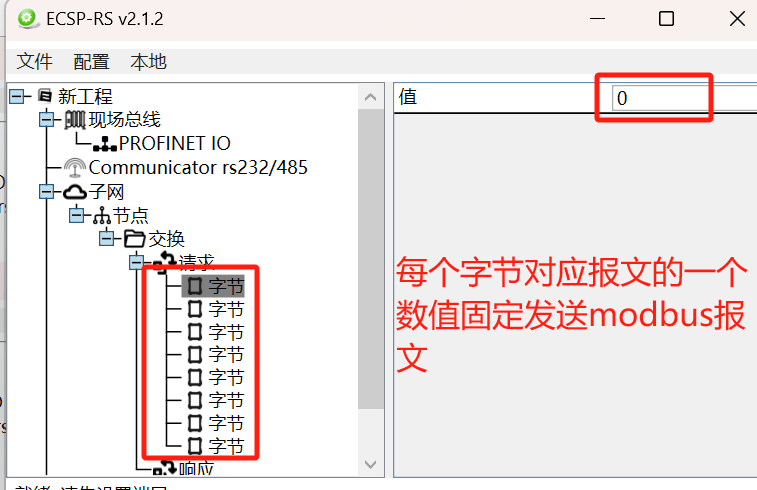

如果不想通过PLC编程映射modbus报文则可用常量数据

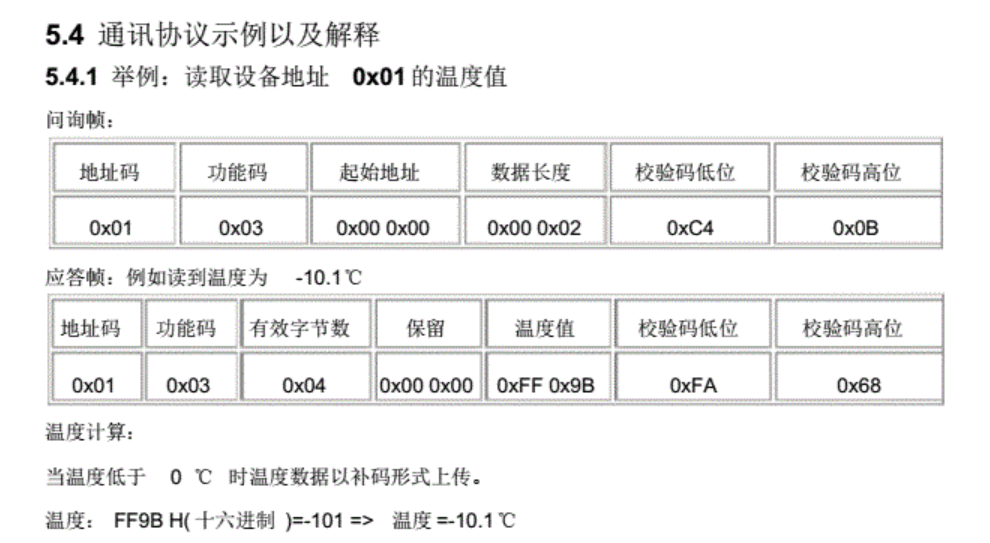

比如按手册范例中的报文读取1号站的温度值要发送报文01 03 00 00 00 00 C4 0B

将这8个字节数据换成十进制写入上图字节值里即可

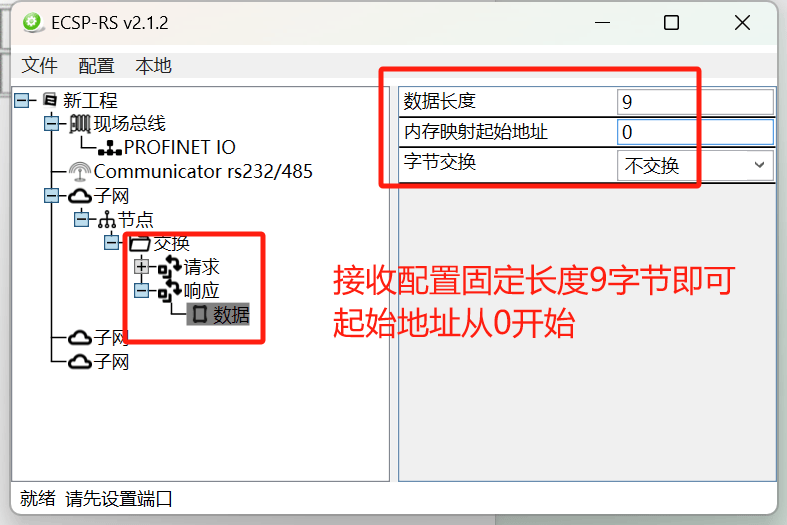

同样配置好

这样配置完成后将配置下载进网关即可。

PLC组态配置

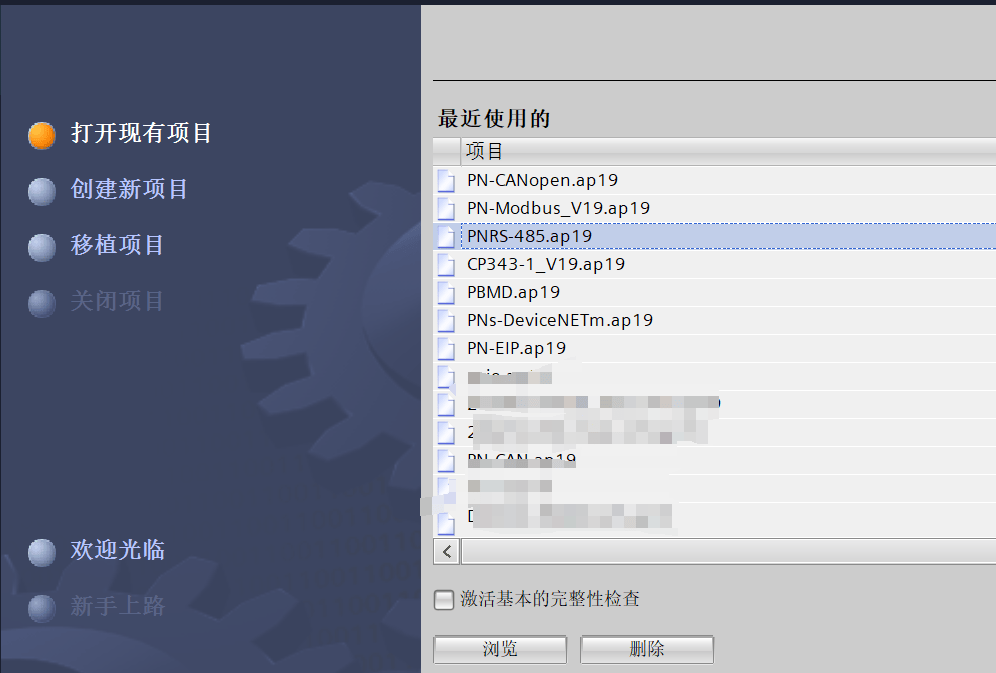

打开PLC组态软件，如博图，step7等软件，新建项目PNRS485

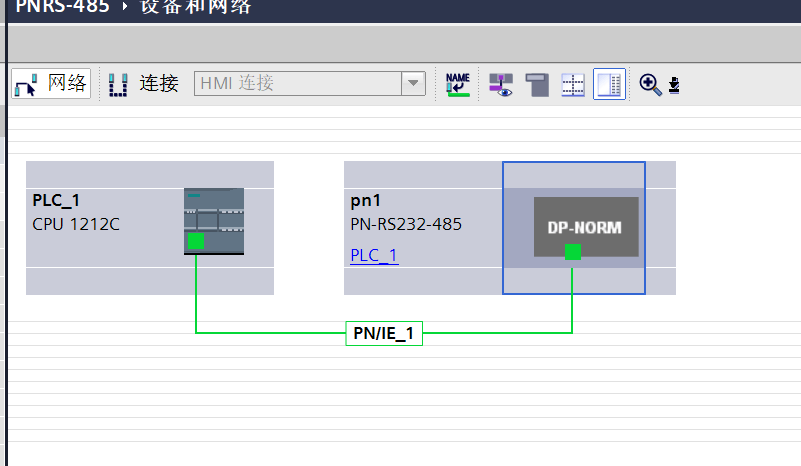

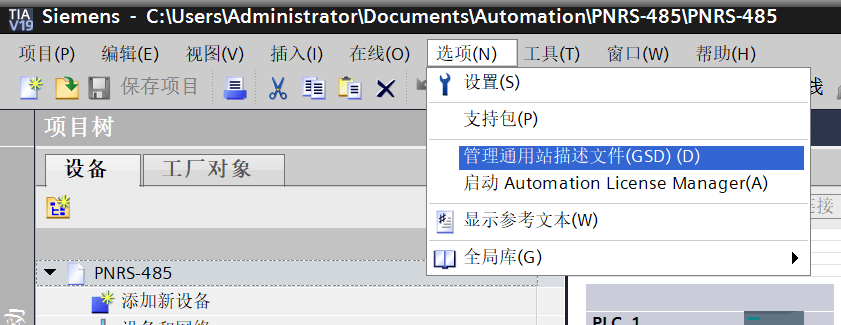

添加网关GSD文件并添加网关模块到组态。

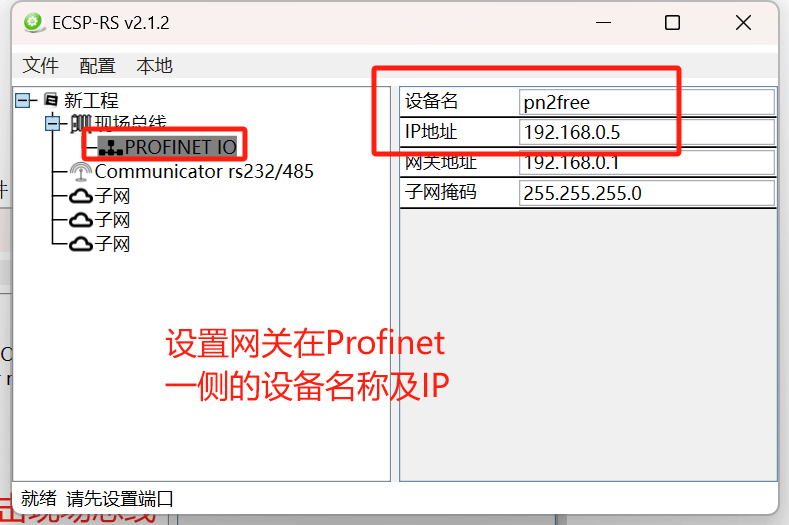

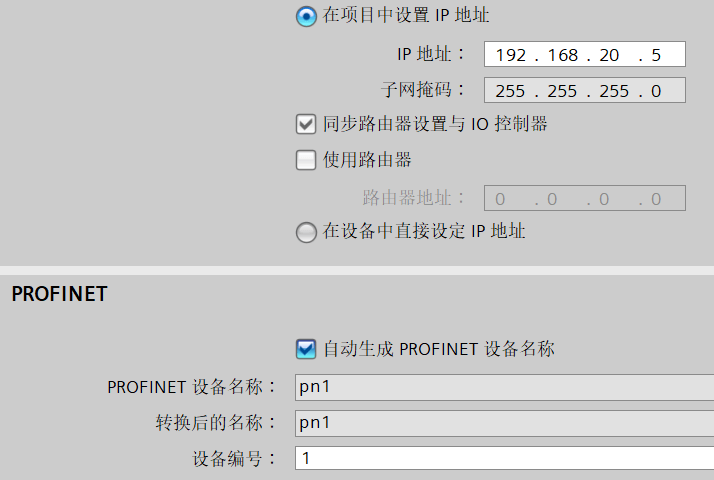

设置网关的Profinet参数（设备名称，IP地址等）和网关组态软件保持一致。

配置好输入输出数据长度并分配IQ地址

如果输出配置的是常量不用PLC发送数据则可不配置Q地址输出区。

确认无误后将组态下载进PLC并连接网关和温控仪即可正常使用
