汇川PLC通过Profinet转ModbusTCP网关读取西门子PLC数据案例

Modbus TCP主站即Modbus TCP客户端，Modbus TCP主站最多支持同时与31个Modbus TCP从站 。（Modbus TCP服务器）进行通信。

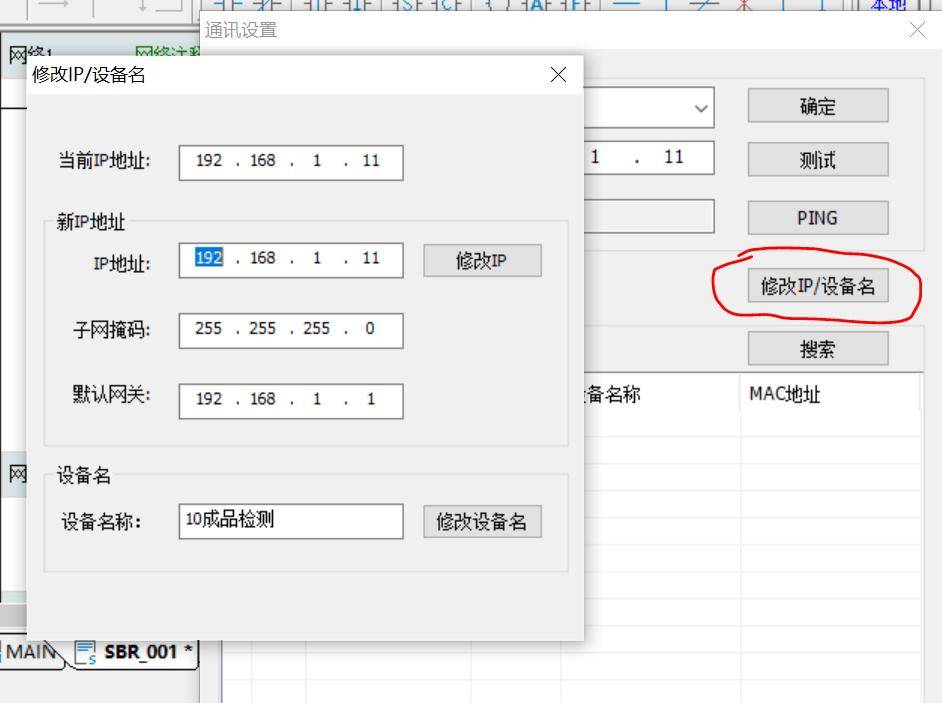

第一步设置PLC IP地址；

默认PLC IP地址为192.168.1.88。根据需要判断是否需要修改。

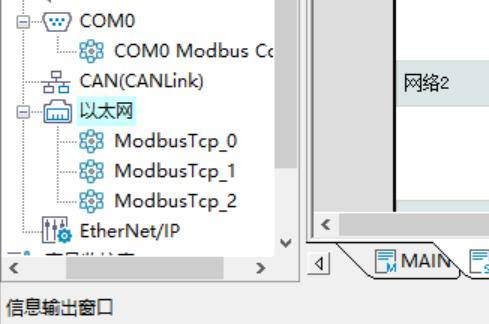

第二步添加Modbus TCP从站；

IP地址：Modbus TCP从站的IP地址；

端口号：Modbus TCP从站的端口号；

超时时间： Modbus TCP主站等待Modbus TCP从站应答超时时间，超过该时间系统将上报故障；

使能控制：用于控制连接使能/禁用，根据需要判断是否需要设置，默认从站使能状态；

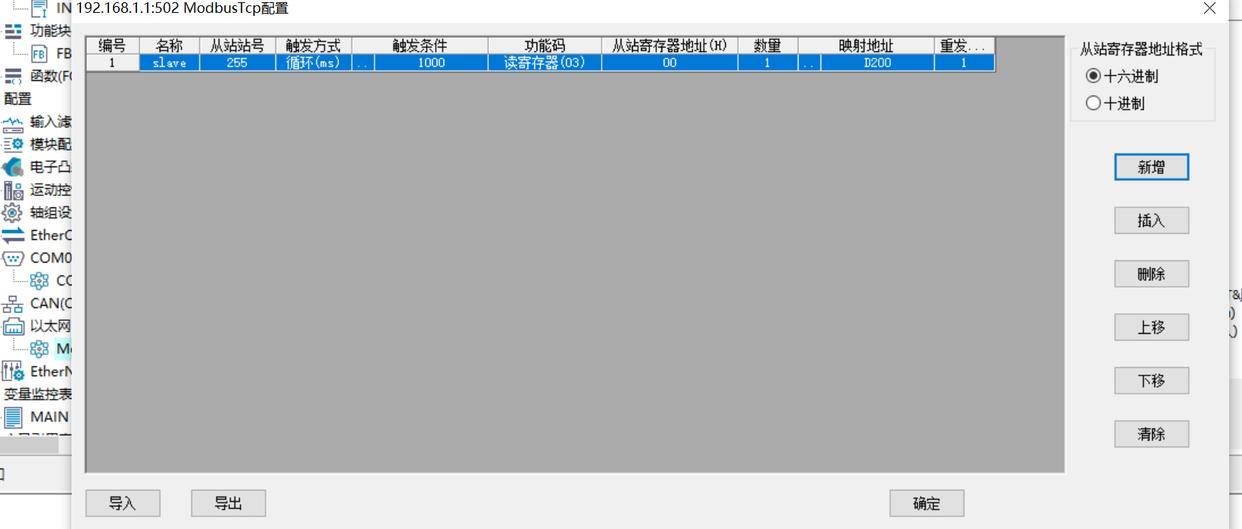

第三步配置添加的TCP从站；

配置添加的方式和Modbus RTU&ASCII从站相似，这里就不叙述了。

第四步重复以上步骤，可哟建立多个从站；

打开Profinet转ModbusTCP的配置软件“Gateway Configuration Studio”

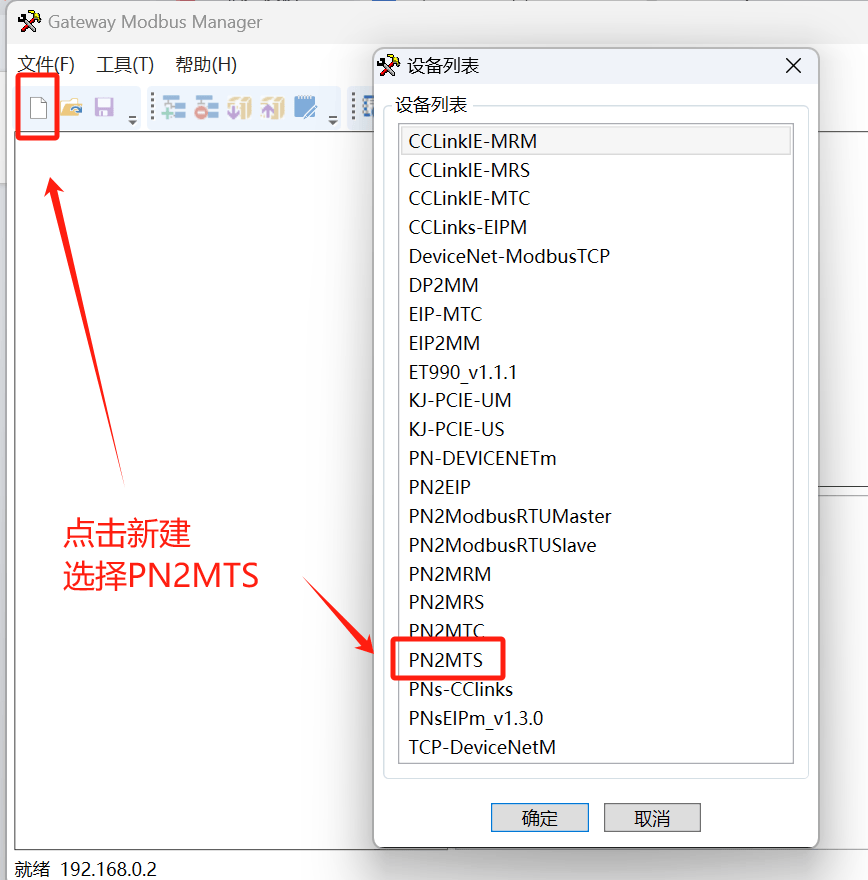

点击新建，选择PN2MTS

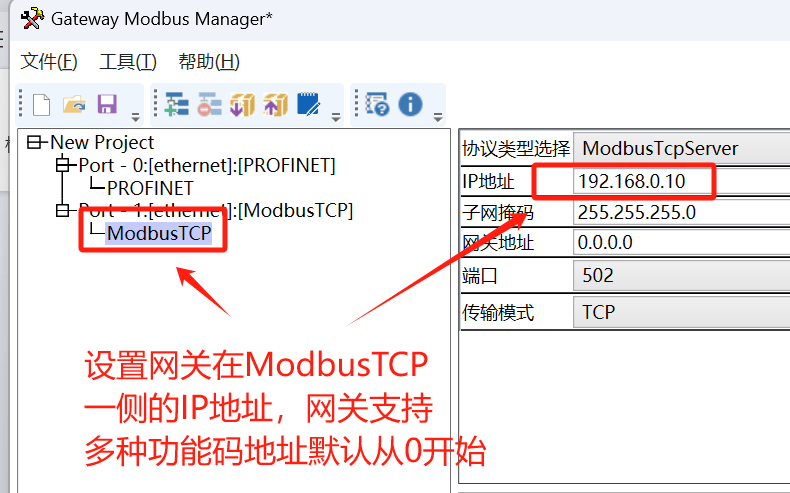

设置网关在Profinet一侧的参数包括（设备名称，IP地址等）

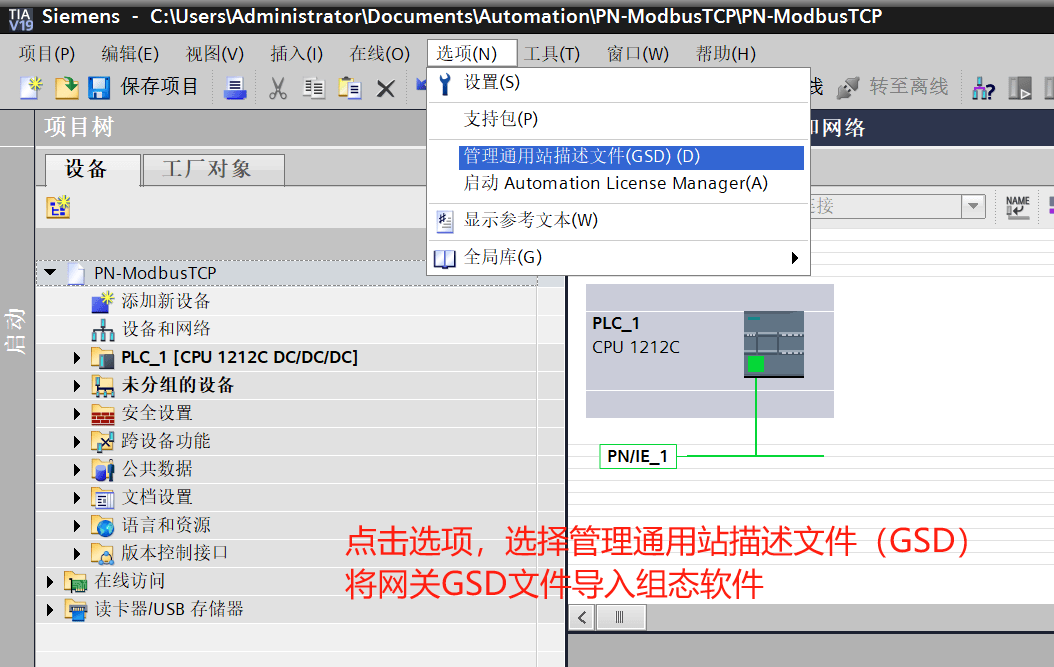

先导入GSD文件

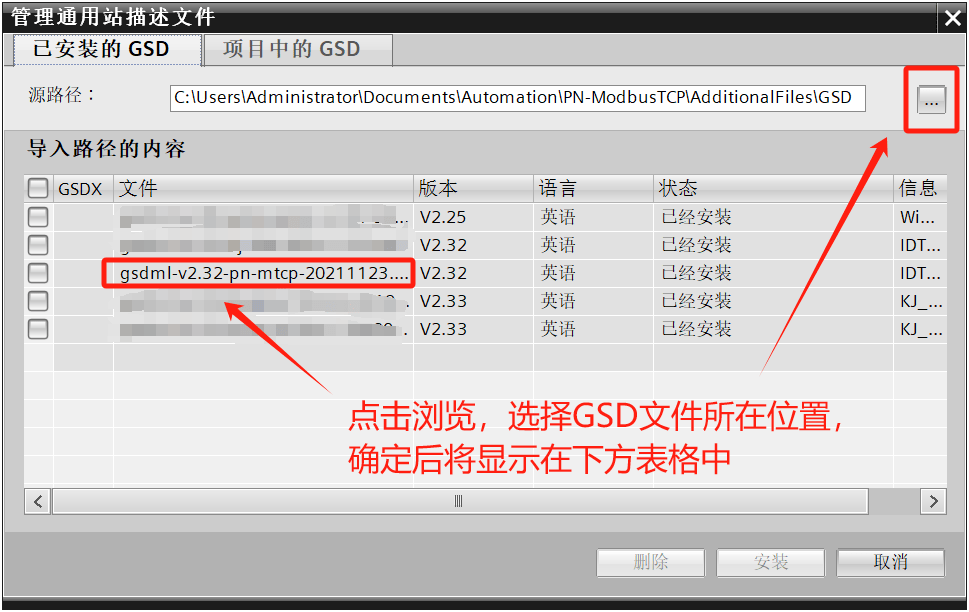

选择GSD所在文件夹位置（注意是文件夹位置而不是文件）

将模块添加到组态，设置好网关在Profinet一侧的设备名称及IP地址（注意不要与ModbusTCP一侧的地址冲突）

双击网关模块进入设备视图，添加网关输入输出对应的长度及IQ地址

组态下载进PLC后两边即可正常进行数据交换。
